38 résultats trouvés

  1. Bonjour à tous , Je travail en ce moment sur une nouvelle configuration pour le refroidissement du filament .Le but de l’opération est d’alléger un maximum le montage et de baisser le centre de gravité ,de limiter un maximum la distance entre la buse et le bltouch (30mm X 30mmY),tout en respectant un refroidissement optimal . Le refroidissement sera assuré par deux ventilateur de 30mmx10. je posterais des photos/vidéos au fur et a mesure de l'avancement du projet . Voici une ébauche en 3D ainsi qu'une étude de flux d'air . J'attends vos avis,conseils avec impatience ,dites moi si le projet vous semble viable ou si c'est clairement de la merde,des améliorations auxquelles vous pensez Assemblage tete e3d.pdf étude flux d'air.PDF
  2. Bonjour à tous, Je débute largement sur Solidworks alors ma question pourra paraître un peu simple pour certains néanmoins je veux bien un peu d'aide Je cherche à faire un boitier avec les angles supérieurs arrondis et les angles inférieurs droits. Sur la figure ci-après j'ai tracé les courbes que j'aimerais suivre pour effectuer une sorte de congé d'angle. Après plusieurs essais et recherches infructueuses sur le net je me retrouve bloqué c'est pourquoi je sollicite l'aide de la communauté . Qui aurait une idée ? un outil ou une fonction a utiliser ? Merci.
  3. Bonjour tout le monde, Dans toutes les icônes (commande)de SW2013 je ne trouve pas cette icône. Je suis obligé à chaque fois de revenir sur le plan où je suis et de cliquer sur cette icône qui existe dans le featuremanager Comment faire pour savoir où elle est disponible et la mettre dans la fenetre de SW ? merci

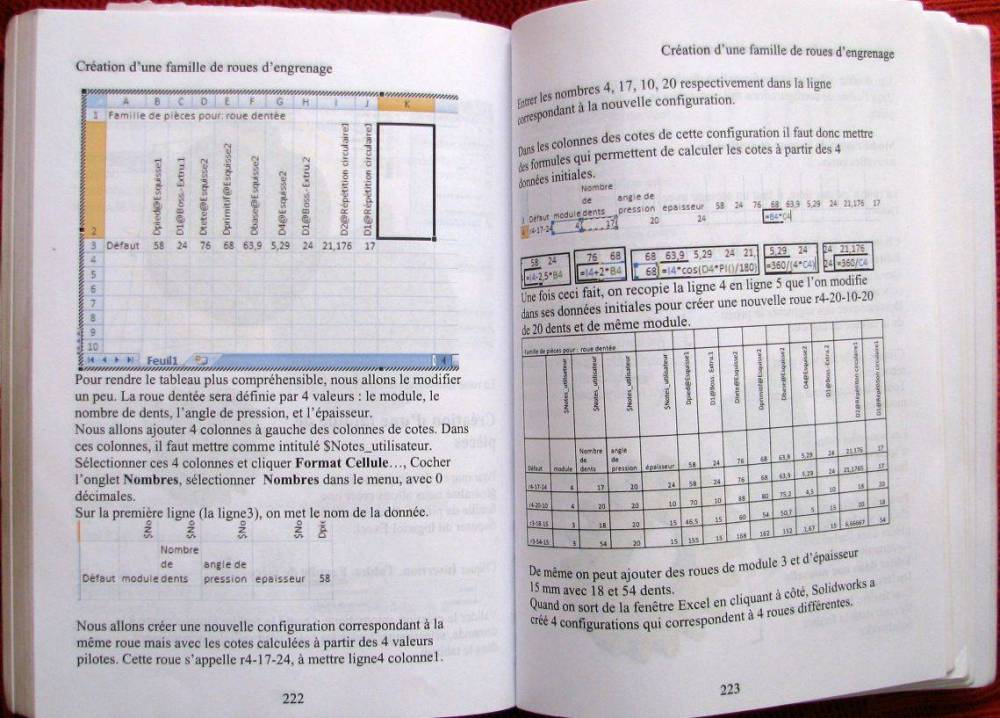

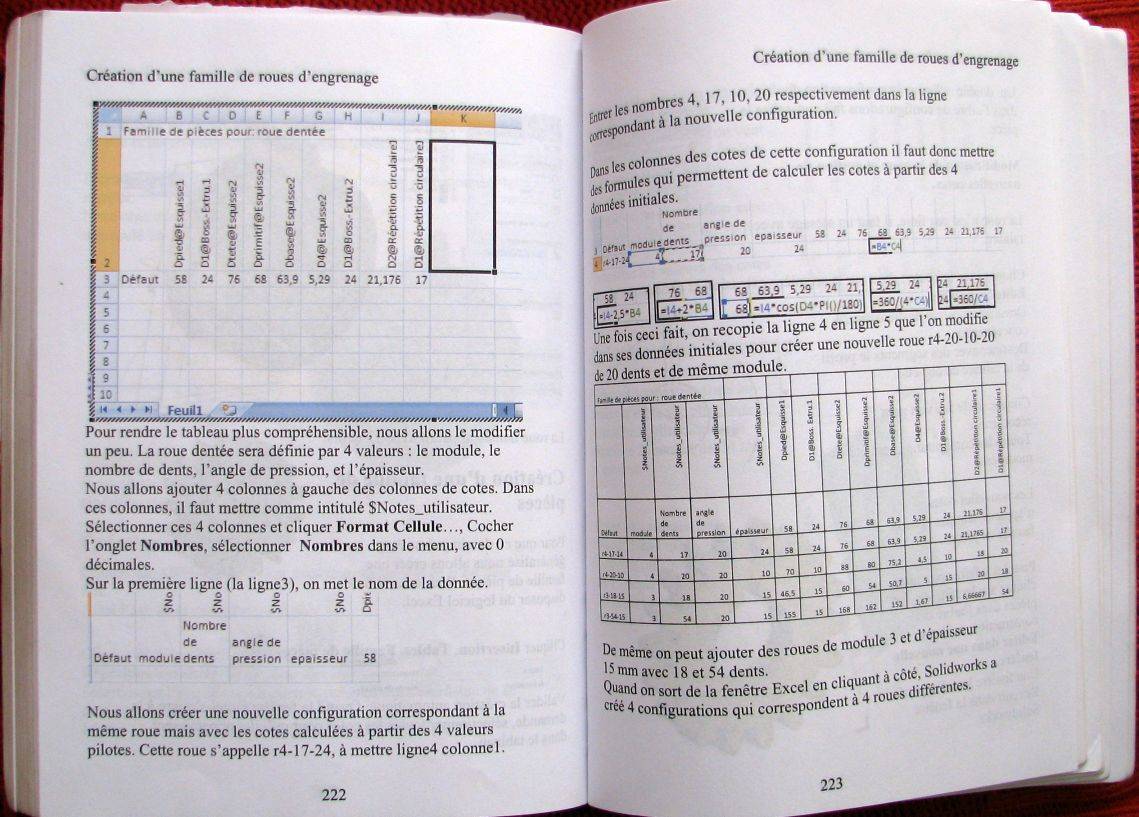

  4. Bonjour, J'apprends seul le dessin 3D grâce à ce livre qui prend de zéro et permet de comprendre et d'être autonome sauf que....... pour créer une feuille excel qui permet en quelques click d'avoir toutes les données pour créer une famille de roues dentées je ne comprends pas où et comment mettre les formules indiquées dans la feuille Je me débrouille sans problème avec excel et VBA excel mais là je n'arrive pas à comprendre comment disposer les formules. Si quelqu'un a déjà fait une feuille de ce genre je suis preneur Merci Bernard
  5. imprimante 3D tevo banggood
  6. Bonjour, je viens de lire les 14 pages de la rubrique et je n'ai pas trouvé réponse à mon problème J'ai fait une boite avec à l'exterieur une charnière, j'ai l'idée d'incorporer l'accus et pour cela je dois allonger la boite . Je peux donc couper la boite et sur l'esquisse la rallonger . Dans ce cas là je suis obligé de redessiner la charnière sur la face rallongée ce qui doit être possible à éviter Autant apprendre comment faire ça me servira plus tard quand j'oublierai encore de laisser un espace!!!
  7. Bonjour, Je suis sous solidworks 2013 et j'aurai voulu savoir comment faire pour que la rainure que je suis en train de faire (en rose violet) suive la courbure de la boite et jusqu'à l'axe longitudinal, c'est pour faire glisser un couvercle au lieu d'avoir une charnière (flèche noire) . je suppose que c'est avec bossage balayé ou lissé ou frontière enfin j'imagine. comment je dois m'y prendre? Merci
  8. Bonjour , ben du coup je vais poser deux questions à la place d'une Qu'est ce que l'on doit indiquer dans la case étiquette juste en dessous du sujet? L'autre question: j'ai un bouquin sur solidworks qui est une initiation pour les classes Bac s et autre . Dans l'un des exercices pour faire le filetage , toutes les dimensions sont indiquées, on voit très bien que le chanfrein en bout de la vis fait 2.0mm/45° et le triangle que l'on m'indique à créer à une bissectrice/hauteur de 2.14mm qui est donc plus grande que le chanfrein et ne vient pas s'appliquer sur la face à 45° du chafrein Je voudrais être indépendant et pour avancer j'ai besoin de savoir comment est calculé cette hauteur de ce triangle équilatérale pour d'autres diamètres de boulons Merci Bernard
  9. Je suis un peu perdu, où puis je poser une question sur une fonction solidworks? Merci
  10. Hello à tous, Souhaitant modifier un peu la tête d'impression de ma CR10S PRO pour y mettre des Noctua, comme je n'ai pas trouvé de modèle 3D de bonne qualité j'ai décidé de la modéliser. À noter que je ne maitrise pas parfaitement Solidworks, il y a peut-être des pièces qui pourraient être simplifiées. Les dimensions des différentes pièces sont à peu près justes, c'est un peu l'intérêt, mais ayant pris les dimensions manuellement, je ne peux pas garantir que ce modèle soit parfaitement conforme à l'original. Si vous relevez des erreurs, n'hésitez pas à m'en faire part. Par souci de tout rassembler au même endroit, vous trouverez les fichiers sur Grabcad En espérant que cela vous soit utile.
  11. Hello, je propose mon aide sur Solidworks si quelqu'un a besoin d'un coup de main je peux peut être vous aider. Bonne journée.
  12. Bonsoir, Je suis entrain d'essayer de refaire un capot pour un avion en modèle réduit suite a un problème atterrissage. Je pensais pouvoir me sortir avec mes connaissance sur Solidworks mais voilà je bloque juste à la fin. Il y a un petit appendice sensé représenter l'emplacement d'un radiateur d'huile que je n'arrive pas à placer, un dessin valant mieux qu'un long discours. Si quelqu'un se sent capable de régler ce problème, je peux lui envoyer le fichier en .sldprt Merci et bonne fin de soirée
  13. Bonjour, Malgré les tuto trouvés et l'aide de solidworks je bloque sur le fonctionnement hélicoidal le but est une jauge dont le flotteur coulisse le long d'un arbre cylindrique et le fait tourner au fur et à mesure de la montée ou descente du flotteur J'ai fait les rainures hélicoïdales je n'arrive pas à faire tourner ni assembler les deux pièces Un conseil, un exemple, mais pas une retranscription de l'aide de solidworks me seraient bien utiles Je n'ai pas tout fini et je mets des éléments qui ne servent pas pour résoudre mon problème mais pour vous donner une idée de la jauge Si vous faites fonctionner l'arbre avec le flotteur ayez la gentillesse de décrire votre action ou mieux une capture d'écran que je puisse m'en inspirer. Ici dans mon ile je n'ai pas de référent pour ce genre de travail, merci zip.7z
  14. Bonjour à tous je voudrais couper un cylindre a un angle de 4,4° j' ai un frigo (présentoir) qui est incliné a 4.4 ° quand nous plaçons un plateau il planche donc j' essaye de faire une cale comme le dessins ci-dessous je n' arrive pas a trouver une solution pouvez-vous essayer de m' expliquer comment faire Merci
  15. Bonsoir, J'ai imprimé un boitier pour mon Raspberry Pi et son écran 7" que j'ai téléchargé sur Thingiverse, mais le capot arrière ne me plait pas trop. J'ai demandé de l'aide au développeur du boitier et il m'a fourni le fichier Solidworks, mais je n'ai pas ce logiciel et de toute façon, je ne suis pas assez doué pour faire ce que je veux ! Ci-dessous, la photo du capot arrière d'origine au format Solidworks. Je voudrais supprimer les 2 ouvertures rectangulaires et remplacer le trou du ventilateur par une grille en forme de framboise dans le même sens que sur la photo ci-dessous. Voilà, je vous joins le fichier Solidworks au cas ou quelqu'un pourrait me le modifier et me fournir un STL que je puisse imprimer. RTS-COVER-30FAN-BLANK.SLDPRT Merci pour votre aide
  16. Je vous lance un défi ! Vous êtes utilisateur Solidworks, vous y créez des pièces afin de pouvoir les imprimer, les fabriquer mais voilà, il vous manque un peu de pratique efficace sur ce logiciel pour vous sentir plus à l’aise avec la modélisation. Cet article est fait pour vous. Vous êtes nouveaux sur le logiciel et avec toutes les infos qui circulent sur le web vous ne savez plus où donner de la tête. Cet article est fait pour vous. Vous n’êtes pas utilisateur Solidworks, vous n’avez rien à voir avec cet univers mais vous êtes compétiteur dans l’âme et surtout curieux. Cet article n’est pas pour vous, mais voici la photo d'un lama... Pour les autres, Il n’y a pas de miracle : la pratique créer l’habitude, encore faut-il savoir comment pratiquer et c’est sur cela que nous allons travailler ensemble. Je vous propose un petit challenge Solidworks, gratuit, sous forme de mail quotidien pendant 7 jours. Prêt pour ce premier challenge ? OUI JE RELÈVE LE DÉFI !
  17. Bonjour à tous! Régulièrement je reçois des questions sur Solidworks sur divers sujets, que ce soit par mail, message privée ou sur les forums et en réponse je crée un tuto que je publie sur mon site internet. Dans ce post je recense tous les tutos avec en plus une mise à jour régulière de celui-ci à chaque publication d’un nouveau tuto Surtout n’hésitez pas, à m’envoyer vos questions sur ce logiciel, j’y répondrai avec un tutoriel qui servira certainement à d'autre utilisateur. Aucune question n’est trop bête, dites vous que si vous vous posez la question, des milliers d’utilisateur se la pose aussi. Les tutos sont répartis en plusieurs catégories encore une fois si vous voyez l’utilité d’en rajoutez d’autre, faites-moi part de vos suggestions ! Interface utilisateur Présentation de l’interface utilisateur (vidéo) Présentation de l’interface utilisateur (PDF) Enregistrer ses modèles de document (enregistrer un changement tel que unités, précision après la virgule etc…) (Tutos à venir) Méthodologie de travail Les configurations dans une pièce (base) Les configurations de pièce (Intermédiaire) (Tutos à venir) Insérer une image dans une esquisse (vidéo) Méthodologie en conception, votre anti-sèche en 4 étapes (Article Linkedin) Présentation d'une pièce à corps multiple (Vidéo) Fonctionnalités/ Outils Congés (vidéo) permet d'arrondit les arrêtes vives Enroulement (vidéo) permet de créer des esquisses sur des faces non plane Combiner (Vidéo) permet de soustraire, garder en commun et fusionner des corps dans une pièce à corps multiple Volume en moins de 3 Fonctions : Comment modéliser… une sphère (vidéo) un trombone (vidéo)
  18. Bonjour, je souhaite améliorer le contenu que je diffuse sur plusieurs plateformes, des tutoriels solidworks. Je poste ici ce questionnaire afin de recueillir des informations sur les attendes des utilisateurs solidworks pour l'impression 3D Aucune question n'est obligatoire dans ce questionnaire. Merci infiniement pour votre aide et le temps passé à y répondre, https://goo.gl/forms/wOOxTzQCBB1u00wg2 Wendy B
  19. Bonjour, En lisant quotidiennement un des mes sites favoris HackaDay je suis tombé sur ce renvoi vers ce post qui permet à tout "maker" (hobbyiste) d'obtenir une licence totalement gratuite pendant un an du logiciel Solidworks. A cette adresse, avec le code 918MAKER, en livrant votre adresse de courrier, en vous déclarant comme Maker ou Hobbyist vous obtenez une version totalement fonctionnelle. J'ai testé, ça fonctionne... Par contre mon vieux PC peine un peu (en fait plutôt beaucoup).
  20. Bonjour, dans le cadre de mes TPE, je suis amené a imprimer en 3D un avion. J'ai trouver sur internet plusieurs fichiers mais les ailes nécessitent un effet miroir afin de pouvoir adhérer aux 2 cotés de l'avion. C'est pourquoi je suscite votre aide : comment faire un effet miroir? Et avec quel logiciel serait-ce le plus simple. Le fichier d'origine étant en .STL Merci de votre aide
  21. Bonjour à tous, Depuis quelques temps j'ai commencé à modéliser une pièce en 3d, cependant je bloque sur une partie de cette pièce, j'ai essayé plusieurs méthode mais je n'arrive pas à avoir un résultat satisfaisant.. J'ai quelques notions de Solidworks, je l'ai pas mal utilisé pendant mes études et j'essaie de m'y remettre un peu plus de 5 ans après, je suis encore en plein apprentissage donc soyez indulgents Voilà la pièce en question, Je pense qu'il vaut mieux la modéliser en deux parties ? La partie arrondie puis la partie triangulaire ? Ce que je recherche c'est une fonction pour arrondir ma pièce et avoir cette arrête au milieu. Merci d'avance pour vos réponses,
  22. Bonjour , Je voudrais faire une spirale rétrécissante je part avec une entrée à 08 mm et une sortie a 18 mm mais je ne trouve pas comment faire quelqu'un s' aurait-il m' expliquer quelque chose comme sur la photo mais en plus propre Merci
  23. Bonjour, Je suis débutant dans le domaine. En effet je souhaite apprendre comment faire des retouches après un scan3D. J'utilise pour le scan un EinScan Pro, le kit avec couleur, plateau et pied. (https://goo.gl/jXvJmp). Le scan se passe bien, sans soucis je comment à maitriser le sujet. J'utilise un spray matifiant pour rendre la qualité meilleure et aussi gagner du temps (https://goo.gl/h5Qb3W). Une fois le scan terminé a peu constaté des coulure du spray, légère par moments mais parfois visible sur l'impression. Aussi, des petites imperfections à cause des ombres ou des endroits dont le scan ne détecte pas. Je souhaite donc apprendre à retoucher mon objet, je pense notamment à un lissage pour les pièces simples. Parfois une petite imperfection se fait voir sur l'impression. Cela provoque une légère hauteur de couche supplémentaire qui ne devrait pas y être. Peu importe le logiciel du moment que j'arrive à mes fins. En premier temps je souhaite faire du lissage puis par la suite creuser une pièce etc. Qu'avez-vous à me proposer ? Merci !
  24. Bonjour à tous , Je cherche a pouvoir modifier un stl avec Solidworks pour ajouter des Disk Helper , J' ouvre le fichier avec Solidworks et je fait une recognition , mais cela dure une éternité et rien ne ce passe . y a t-il une autre solution Merci
  25. Salut, Je souhaiterai mettre un support sur cette canopy (c'est une canopy pour une aile fpv). https://www.thingiverse.com/thing:1762748 Je ne vois pas du tout comment faire. Mon but serait de reproduire la courbe du dessus (au niveau du bord arrondi) afin d'y adapter un support. Quelqu'un pourrait il me conseiller s'il vous plait ? Merci
  26. Tout d'abord excuser moi si le sujet existe déja, mais moi je n'en ai pas trouvé. Alors pour tout expliquer : j'ai créer ma pièce en 3D sous le logiciel de modélisation 3d Solidworks, ensuite je l'ai enregistré sous le format STL pour que le logiciel Cura puisse l'ouvrir. Jusque là aucun problème, je charge mon modèle, le place et règle mes paramètres. Enfin je le transfert sur la carte SD que j'insère dans mon imprimante (Une Anycubic i3 Mega) et c'est là que j'ai un problème. Le fichier à bien été enregistré sur la carte SD en format gcode pour que la machine puisse le lire, mais arrivé dans l'onglet "Print", l'écran se bloque quoique je fasse et mon fichier est renommé sous le nom "Pi". Je ne peux donc rien faire à part redémarrer la machine mais sans plus. Donc est ce que quelqu'un à déjà eu se problème et/ou serait m'aider par ce que je ne sais pas quoi faire pour pouvoir imprimer ma pièce, merci d'avance pour vos réponses Si quelqu'un à un lien vers un post à me donner ou n'importe quoi pouvant m'aider, n'hésitez surtout pas, car je sèche sur l’origine de mon problème là
×
×
