Nouvelle ANYCUBIC Photon

[Baroudeur]

@nono30

Tu as raison pour les lampes, en plus avec le soleil qu'on a ces jours-ci, c'est pas top !

Je vais prendre une boite à chaussures et y mettre une lampe UV, sinon je risque d'être bronzé d'un coté et pas de l'autre

Par contre c'est quoi la puissance optimale ?

Modifié (le) Janvier 20, 2018 par Baroudeur

[Baroudeur]

J'ai fais l'acquisition d'un microscope sur Ali, livré depuis la France, reçu en 2 à 3 jours et coutant moins de 15€, et je m'amuse comme un fou avec. Par exemple pour voir la différence de précision d'impression entre la I3 Mega et la Photon, voici en gros plan 2 objets

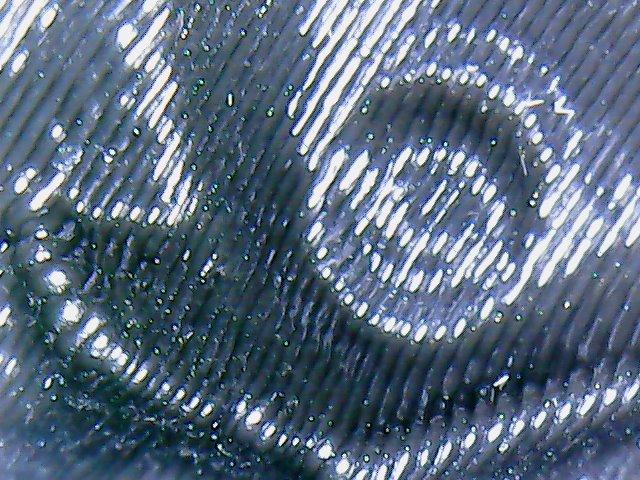

Gros plan sur la chouette exemple au niveau de l’œil, impression 20 microns

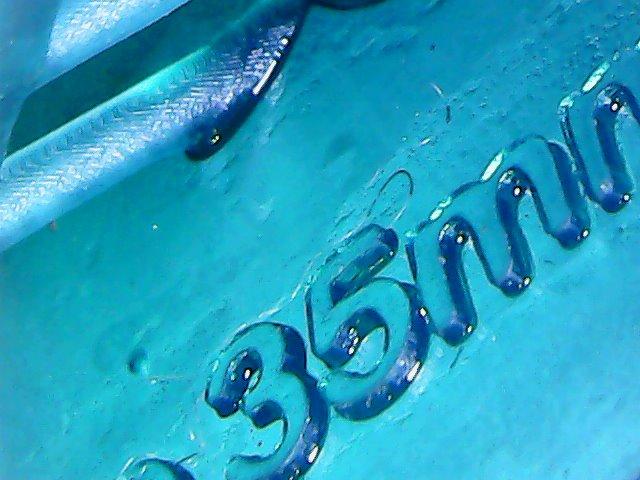

Gros plan sur le cube exemple de la Photon au niveau du pied, impression 5 microns

Bon, c'est 2 techniques différentes aussi, c'est pas vraiment comparable, mais c'est pour visualiser la différence de rendu

Modifié (le) Janvier 20, 2018 par Baroudeur

[Invité]

Oui c'est pas vraiment comparable. De plus il faudrait voir une impression de la mega en 0,5

[Baroudeur]

@db42

Oui, mais j'ai fait une simulation, en 5 microns il faut 23h d'impression sur l'Anycubic I3. Remarques tu as raison, je vais essayer d'imprimer une seule chouette sur les 2, le temps sera diminué de moitié et je vais faire 2 photos à la même définition sur les 2 machines. Tu m'occupes le week-end toi ! (remarque avec le temps pourri qu'on a, pas grand chose d'autre à faire)

Edit : Le fichier stl contenu dans la carte est en fait à l'échelle 200% par rapport au fichier gcode. A 100% il ne faut plus que moins de 5h en définition 5 microns.

Modifié (le) Janvier 20, 2018 par Baroudeur

[Invité]

Tu peux aussi imprimer la tour à la même taille du ça prend moins de temps.

Et j'ai regardé ton moins sur le microscope c'est sympa !

[Baroudeur]

Un autre problème dont je viens de me rendre compte, essayez de slicer le fichier du château fantastique (Thingiverse) en 5 ou 1 micron avec votre slicer préféré, ça ne marche pas pour une imprimante DLP. Si vous regardez la simulation d'impression (je suis sous Simplify3D), le résultat est foireux

[Invité]

Les parties sont sûrement trop petites pour une buse de 0,4? Avec une buse de 0,2 ça donne quoi ?

[Baroudeur]

Si je simule en buse 0.2 dans le slicer, j'ai le même résultat, le fichier stl est corrompu mais je suis étonné qu'il ait fonctionné avec la Photon

Modifié (le) Janvier 21, 2018 par Baroudeur

[Baroudeur]

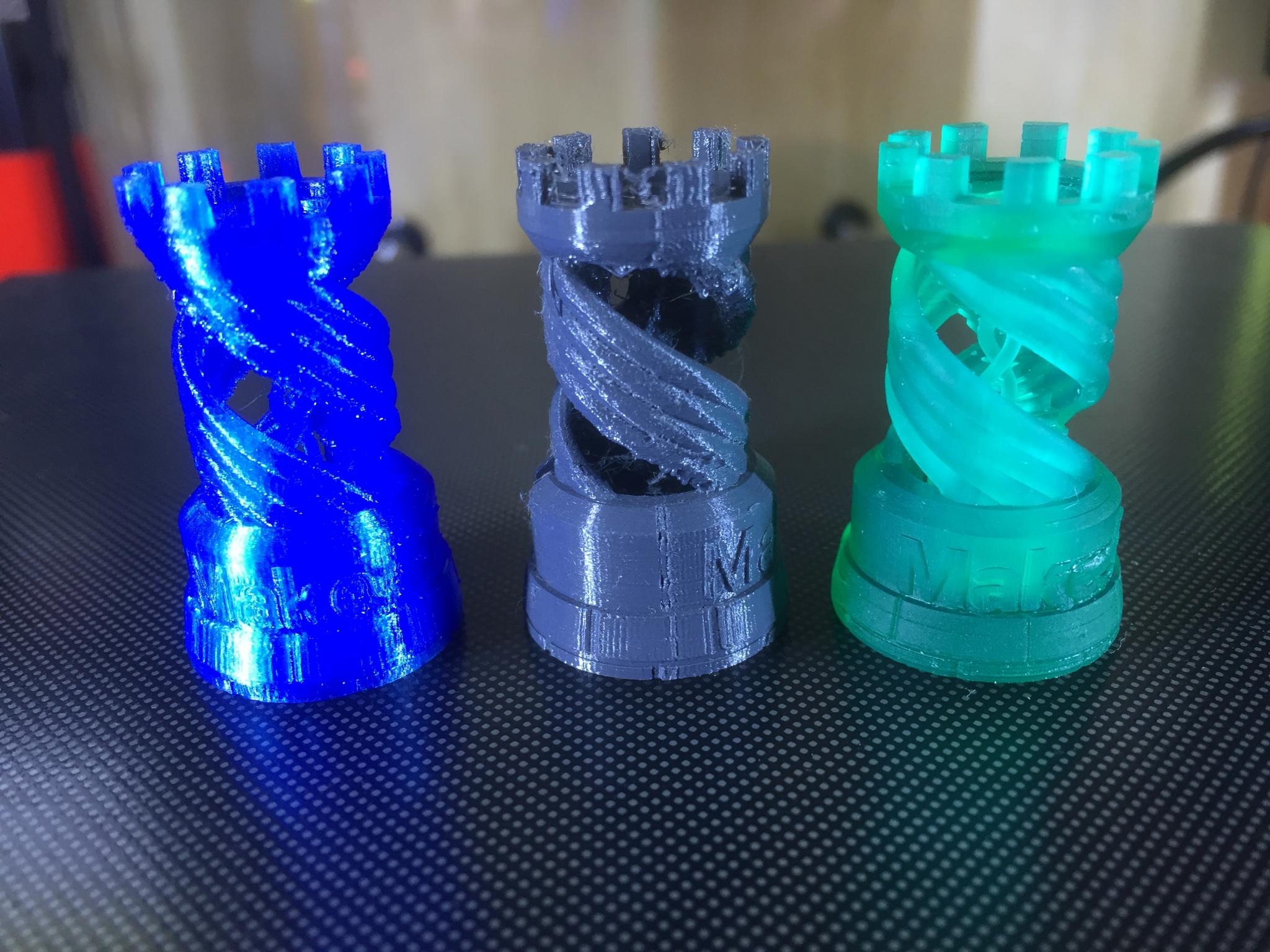

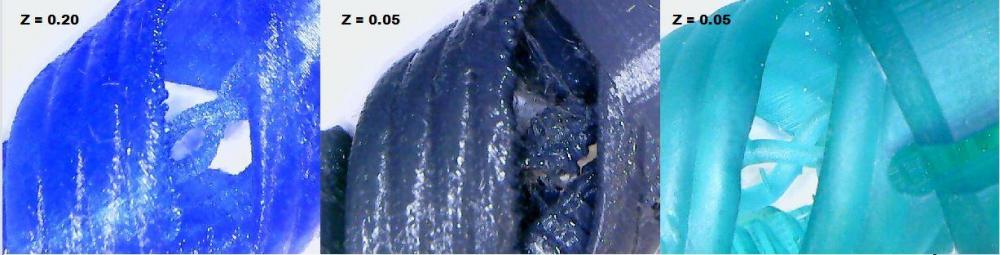

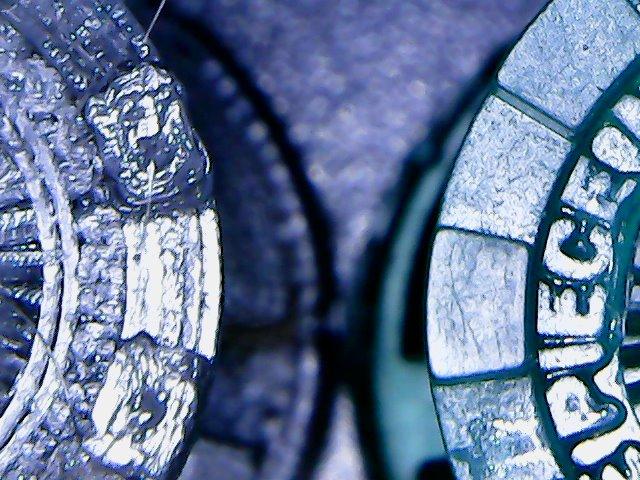

Test d'impression max avec la I3 Mega, grosse déception, I3 à gauche (Z 0.20), I3 au centre (Z 0.05), Photon à droite (Z 0.05)

La I3 à la résolution de 0.05 ne fait rien de bon (enfin ça dépend aussi du filament), l'hélice ADN centrale est complètement ratée et même l'impression globale est meilleure en 0.20.

Les inscriptions sur le haut de la tour sont illisibles avec la I3

L'Anycubic I3, super pour imprimer en 0.30 - 0.20 - 0.10, la Photon préférable pour du 0.10 - 0.05 - 0.01, comme il a été dit, 2 imprimantes, 2 fonctions différentes.

Modifié (le) Janvier 21, 2018 par Baroudeur

[Baroudeur]

il y a 13 minutes, nono30 a dit :

peux tu me mettres le lien vers la tour stp je ferais un essai

C'est clair avec une buse à 0.4 à cette définition du Z, faut pas rêver. Si on met une 0.2, il faut modifier le débit de filament non ?

Voila le lien pour la tour. Par curiosité j'ai lu le texte inscrit en haut de la tour, il y a écrit RESIN PRINTER TORTURE PIECE. Je me l'étais faite avec la I3, mais ce n'était pas un bon modèle pour cette imprimante.

Modifié (le) Janvier 21, 2018 par Baroudeur

[Kharet]

Bon j'ai commandé ma Photon, réception mercredi si tout se passe bien. Je vous ferais un petit debrief après quelques tests.

[slayer-fr]

Il y a 2 heures, Kharet a dit :

Bon j'ai commandé ma Photon, réception mercredi si tout se passe bien. Je vous ferais un petit debrief après quelques tests.

wair and see alors

[Baroudeur]

@Kharet

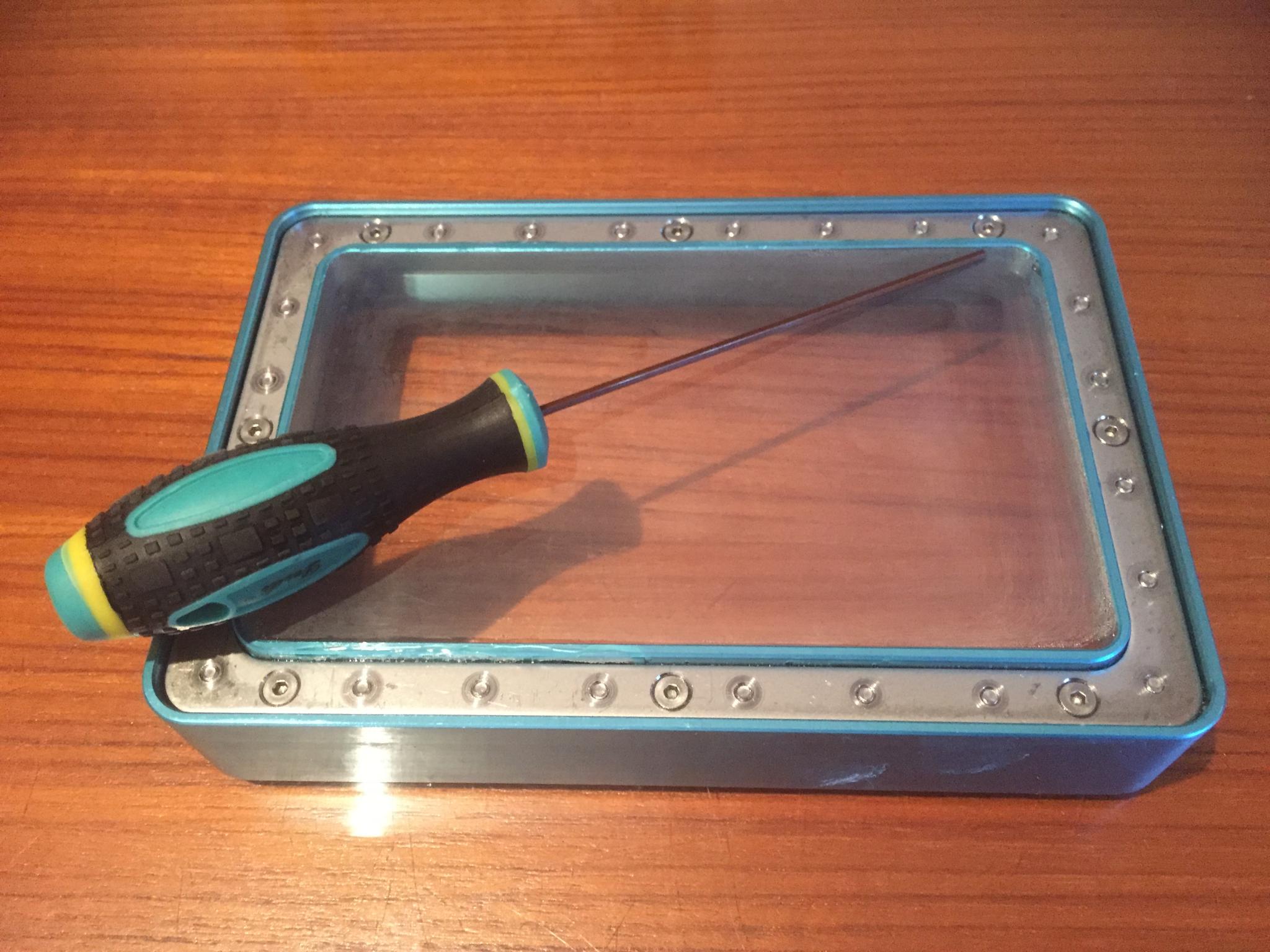

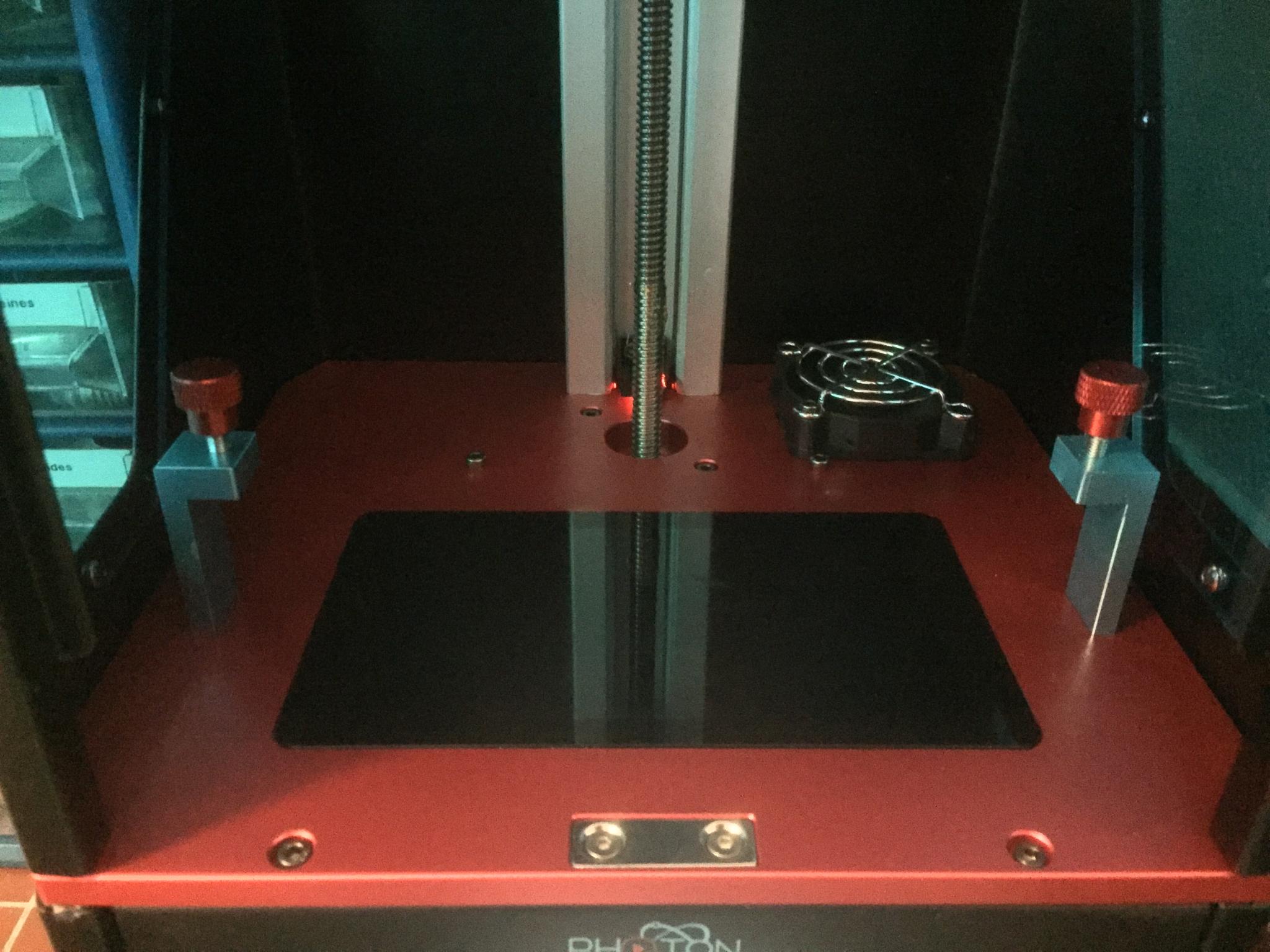

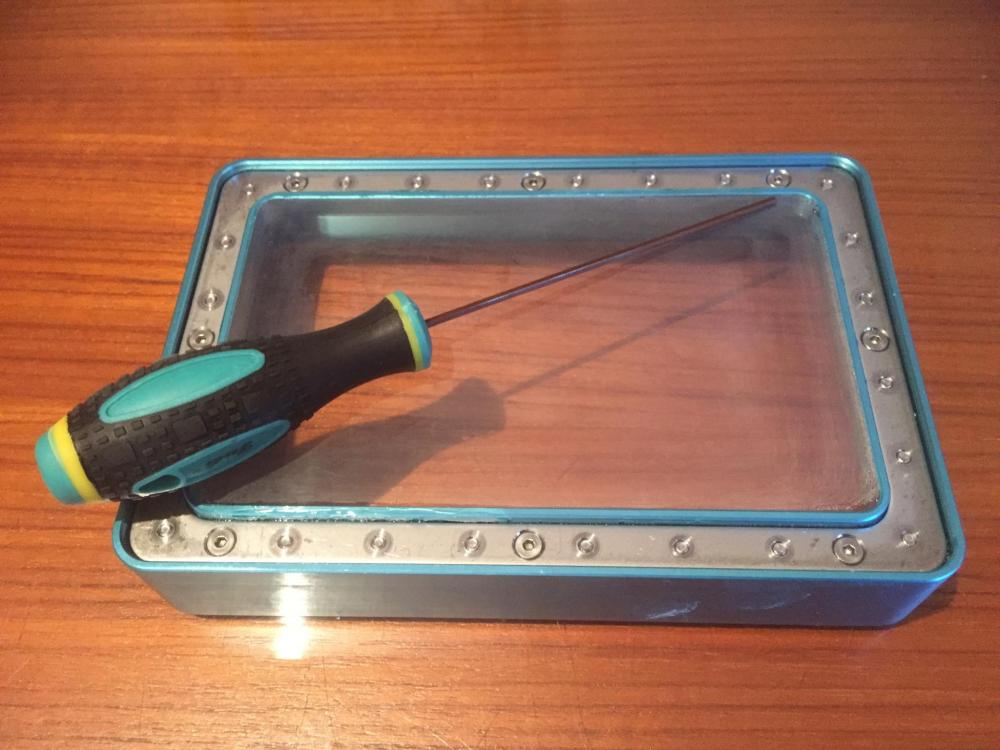

Quand tu l'auras reçu, fais gaffe au bac, je me retrouvais avec de la résine au niveau de la base de l'imprimante, aucune des vis du bac n'étaient serrées, j'ai revissé tout mais je n'ai pas refait d'impression encore. Le tournevis long livré avec permet de serrer les vis du bac. En en revissant certaines, un peu de résine est sorti.

Il parait qu'avec la résine, il vaut mieux éviter de la laisser au contact du plastic, TOUT l'intérieur de la Photon est en métal, y compris le pourtour du ventilateur que j'aimerais pourtant bien remplacer en raison du bruit.

Modifié (le) Janvier 22, 2018 par Baroudeur

[Kharet]

merci de l'info !

Je pense que tu peux le changer, après si tu as de projection de résine dessus, il risque d'être attaqué, et encore...

[Kharet]

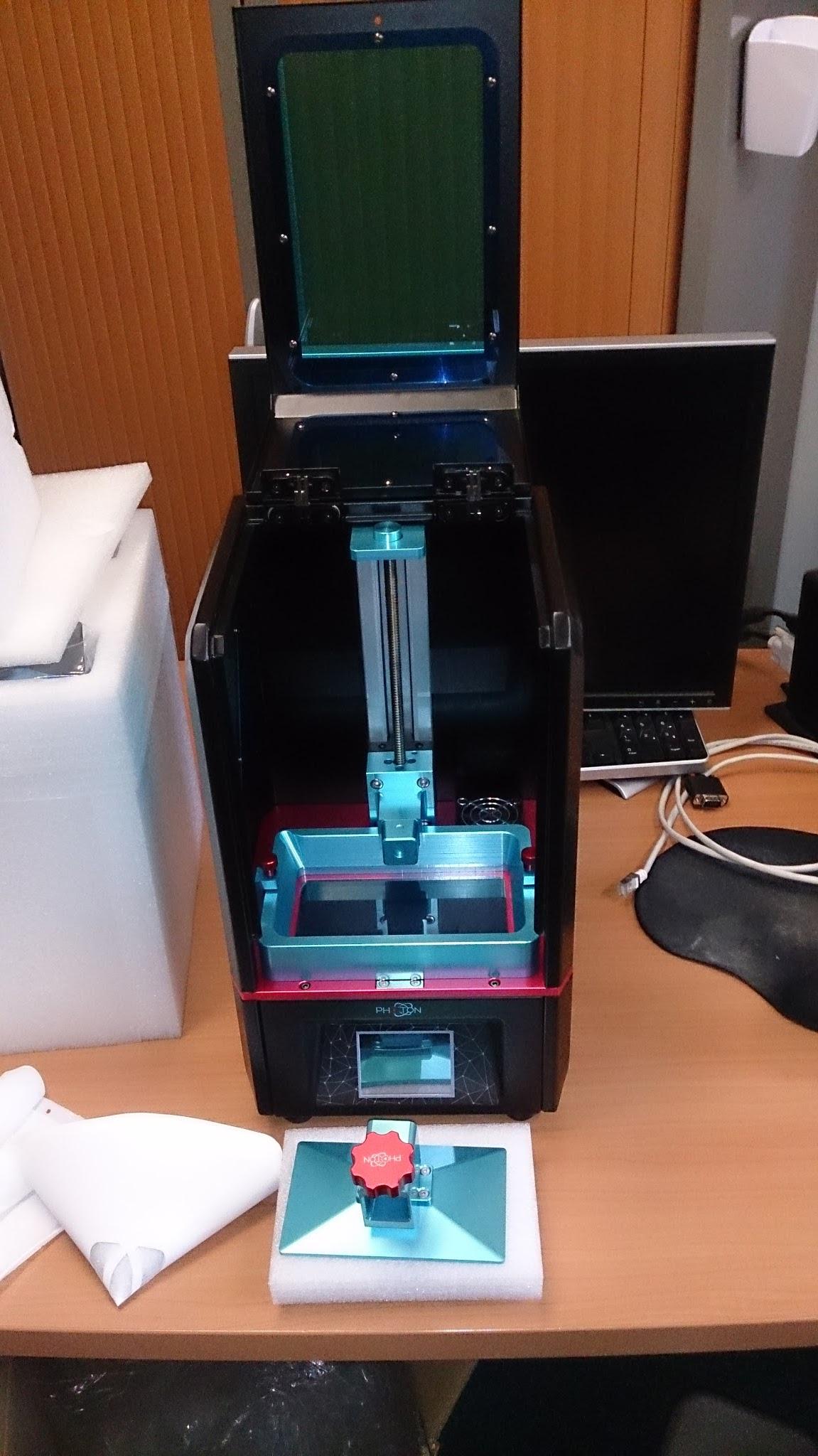

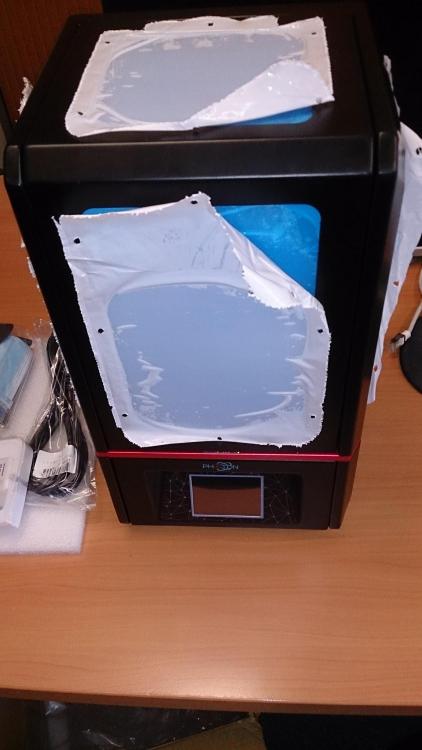

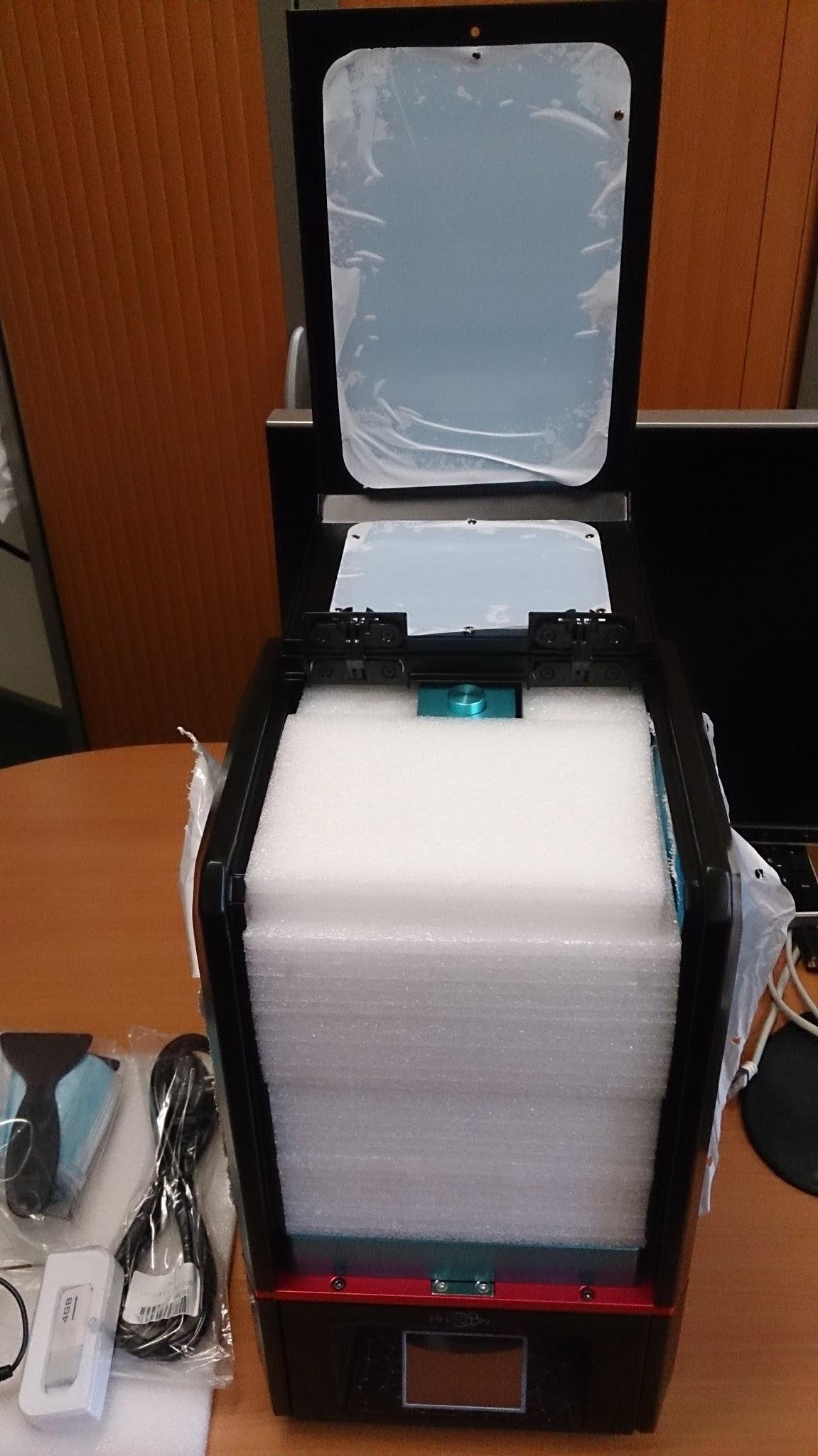

Voila bête est livrée, quelques petites photos :

[slayer-fr]

petit veinard , amuse toi bien avec ton nouveau jouet

[otsoa]

J'ai commandé la mienne depuis allemagne c'est long, toujours pas partie, mais bon c'est ce qui était prévu. Hate de voir la différence avec ma LittleRP.

[Baroudeur]

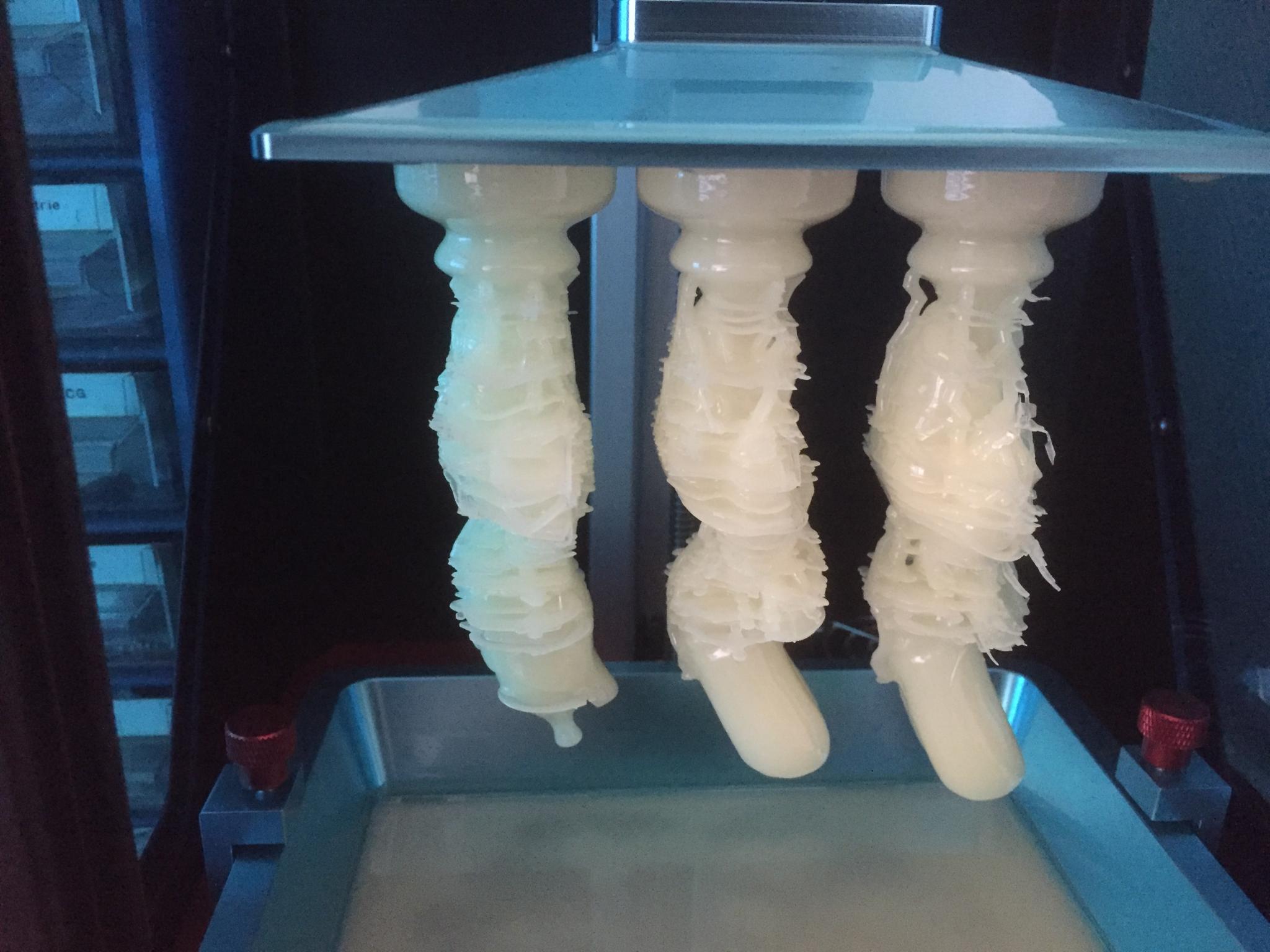

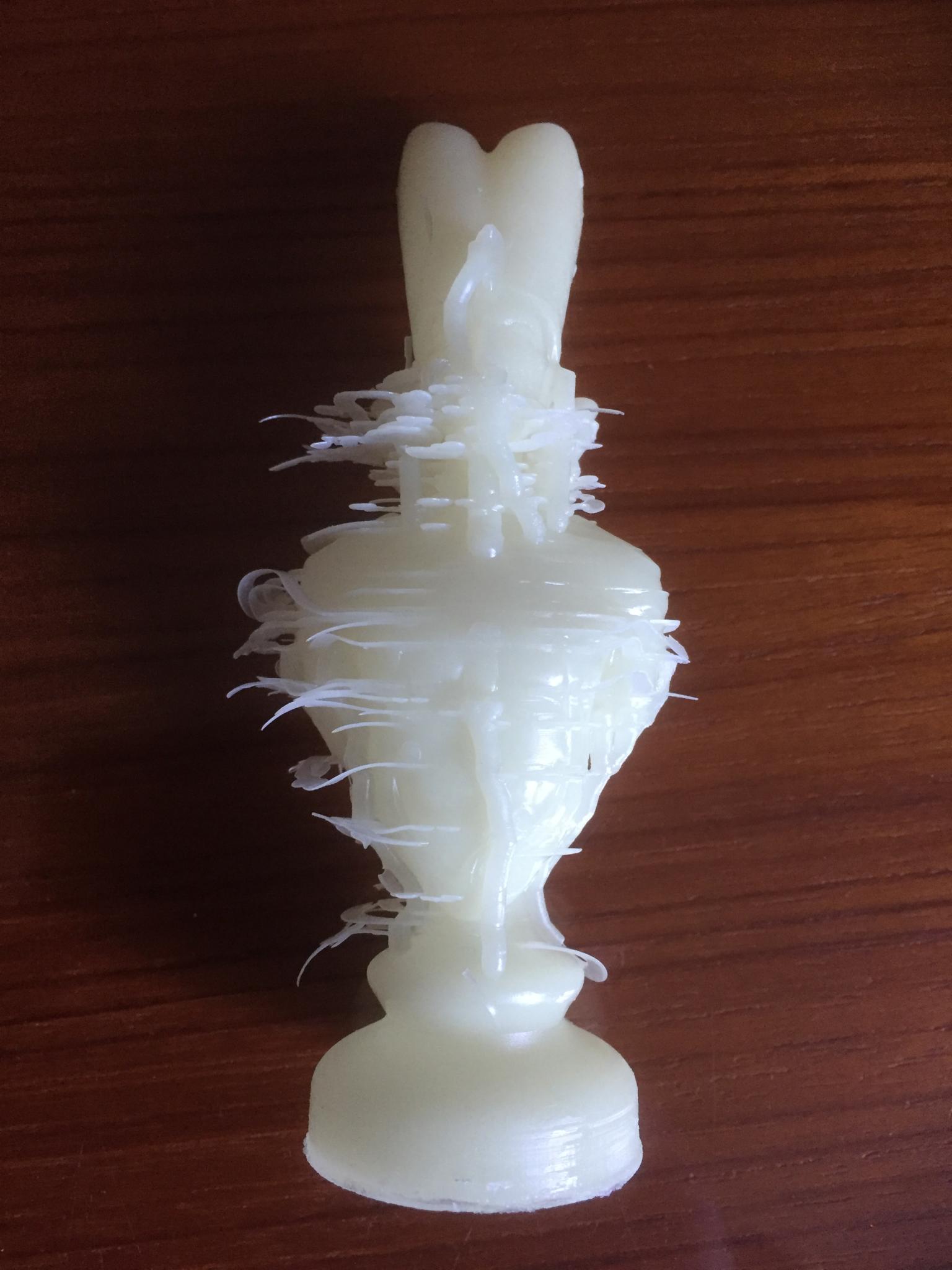

J'ai testé les supports, je suis pas encore au point, je les fait trop épais, par contre pourquoi toutes ces dérives horizontales ?

[Kharet]

oulah pas très beau ça....

[Baroudeur]

Je dirai même degueu !

J'ai changé le fond du bac à résine, je pense qu'il faut que je refasse une correction du Z et je vais retenter le cube démo.

J'ai pensé à une diffusion des UV mais le bas et le haut sont corrects, j'ai du caca sur toute la zone où j'ai ajouté des supports.

Modifié (le) Janvier 24, 2018 par Baroudeur

[Ulahup]

Le 18/01/2018 at 22:33, Baroudeur a dit :

Bon un petit up pour vous donner mes premières impressions à chaud, je n'ai pu m'occuper de la Photon qu'aujourd'hui bien que l'ayant reçue dès lundi.

Emballage

Rien à redire, le colis est arrivé sans trace de choc, de toute façon l'imprimante est coincée dans un manchon de polystyrène épais qui la protège sur ses 6 cotés.

Impression générale

Machine tout métal intérieur et extérieur, compacte (2 fois moins large et longue que l'Anycubic), ne possédant qu'un axe (le Z) fixé sur un chariot et mobilisé par une tige filetée type Anycubic. Finition très propre avec coloris dominant rouge et bleu, le caisson est noir. Sur des vidéos on peut voir la pièce supérieure qui reçoit la pièce à imprimer avec la face support bleutée, la mienne est métal nu mais parfaitement plane. Le bac de résine s'insère au mm près et reste bien en place avec les vis de blocage, la plaque supérieure est parfaitement ajustée sur le support du Z, rien à dire.

A la mise en route, on sait tout de suite que c'est une Anycubic, il y a 2 ventilateurs qui sont aussi puissants que bruyants. Ne pensez pas la mettre dans votre salon même si son esthétique s'y prête.

Accessoires

Fidèle à son nom, Anycubic livre pléthore d'accessoires avec l'imprimante.

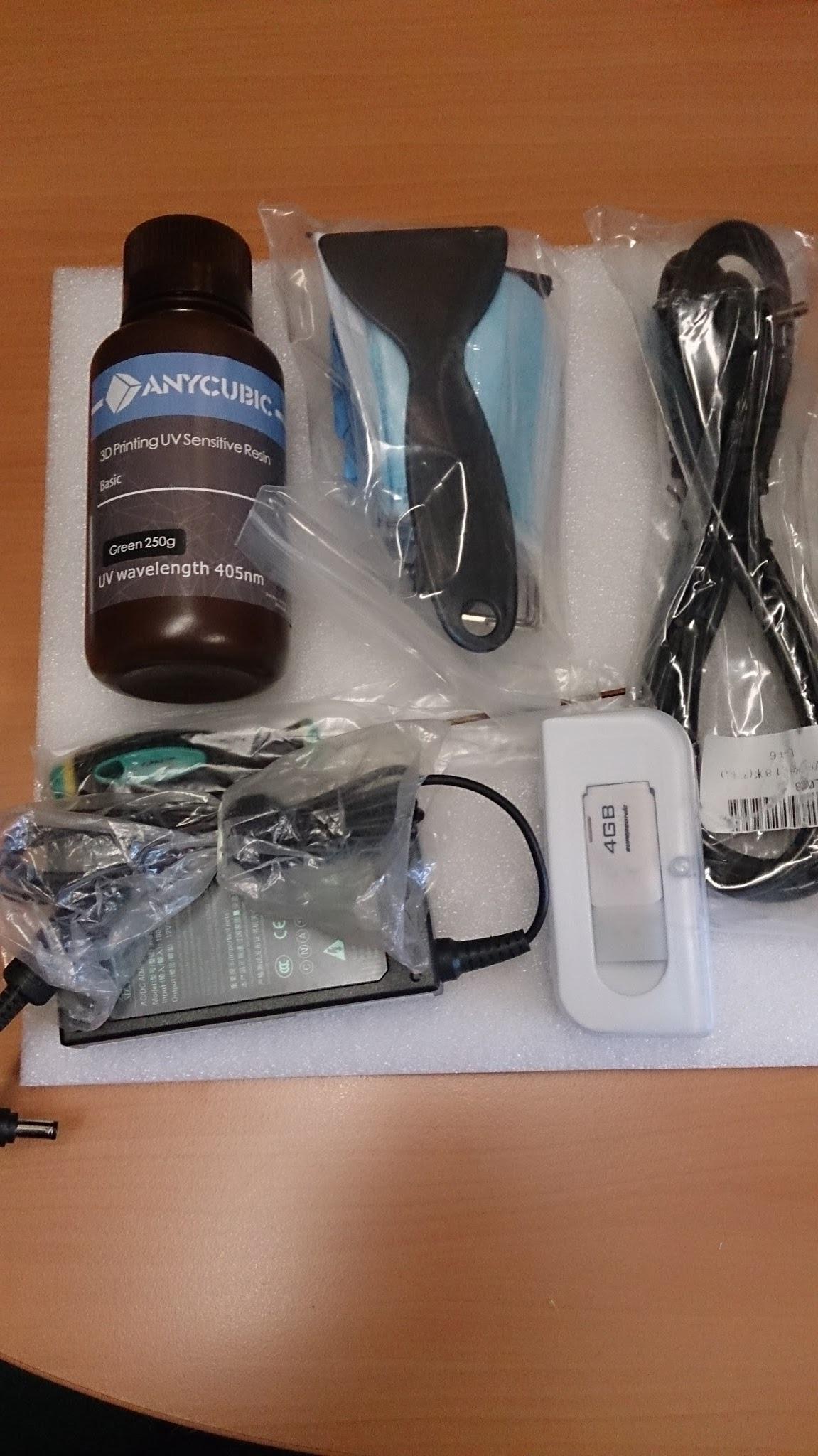

Un pot de résine (250g seulement), des gants, un masque, une dizaine de cônes entonnoir, des tournevis (4, on peut donc démonter toute la machine), une raclette, une poignée de porte, une alim extérieure avec le cable EU, le support supérieur tout métal, le bac réceptionnant la résine (je l'ai oublié sur la photo), des vis de rechange pour la tête, un fond transparent de rechange pour le bac, une clef USB de 4 Gb contenant les fichiers d'installation du slicer maison (Photon Slicing program), la documentation et un fichier exemple et enfin une documentation imprimée en couleurs. Je vous joint la doc de la clef.

User Manual_Photon_V3.pdf

Réglage du Z

Pour le réglage du Z, il faut faire descendre la tête ou plutôt la plaque supérieure en faisant un Home, puis on la descend par incrément de 0.01 mm pour venir la coincer dans le bas de la machine, bac de résine sorti. Pour mon réglage la feuille coulissait assez librement, à l'incrément suivant elle est coincée, je l'ai remontée au précédent alors que je trouve qu'elle était relativement libre, mais c'est le bon choix. Une fois ceci fait, il faut mémoriser le Z0 dans le menu qui demande une confirmation avant.

Un menu permet ensuite de vérifier le bon fonctionnement du projecteur UV sur l'écran LCD en bas de la machine.

Plug and Play

Le réglage effectué, on branche l'alim sur une prise située à l'arrière de la machine, on positionne le bac qu'on rempli de résine (je ne sais pas combien il en faut, j'en ai mis 2 à 3 cm d'épaisseur), on met la clef USB, le menu print affiche l'image contenue dedans et basta !

Enfantin ! La machine affiche à l'écran la projection UV, la projection dure environ 6 secondes, puis le tout remonte un peu et se renfonce dans la résine pour la couche suivante. A noter que l'affichage écran est juste une indication, la définition réelle sur le panneau LCD étant bien supérieure à celle du petit écran d'affichage.

Par contre le choix de la couleur du texte et de la taille de la police rendent difficile le déchiffrage à l’œil nu.

Premier print

J'ai donc lancé l'impression du cube de démo, que j'ai raté in fine, car pour prendre des vidéos et y voir à travers les parois qui sont en plexiglass bleuté relativement foncé, j'ai ouvert la porte en cours d'impression et refermé bien sur ensuite, mais comme elle est bien fixée, j'ai fait bouger la machine en cours d'impression, et bien sur ça a merdé. Première leçon : mettre la machine sur une surface bien rigide, la refermer et ne plus y toucher j'usqu'à la fin de l'impression. Voici une vidéo qui la montre en action avec son et lumières ! (enfin lumière, pas tant que ça, la vidéo est très sombre)

Voici le cube obtenu, j'ai arrêté l'impression avant la fin.

Par contre je suis néanmoins très satisfait du résultat en ce qui concerne la qualité d'impression, voici par exemple le détail du pied,  regardez les lettrages comme ils sont nets. A noter que la face inférieure de la base est complètement lisse comme avec une impression sur verre.

J'ai ensuite mesuré le cercle qui fait effectivement 35mm exactement. Regardez aussi les parties dont l'impression a été correcte, très belle finition pour les angles ou les carrés.

En définitive très bons prints obtenus avec cette imprimante qui peut imprimer jusqu'à une épaisseur de 1 micron. Après l'impression, il faut cependant vider le bac, récupérer la résine et nettoyer au sopalin le bac et la tête. Il faut le faire correctement pour qu'il n'y ait pas de dépôt résiduel, c'est la principale contrainte.

Le slicer

Le slicer est un programme maison assez limité mais permettant de faire tous les réglages sur cette machine. Le positionnement des supports est possible même s'il n'est pas encore automatique dans cette version, mais un message indique que c'est en cours. Pour économiser de la résine, il est possible d'évider les pièces avec le logiciel gratuit Meshmixer qu'il faut que j'apprenne à utiliser. Le positionnement des supports est aussi un peu déroutant puisque la pièce s'imprime à l'envers, à creuser aussi.

Conclusion

Globalement satisfait du rendu de la Photon même si j'ai raté mon premier print. Machine tout métal, d'aspect solide et qui doit donner d'excellents résultats une fois maitrisée. Je me tiens à votre disposition pour vos demandes de points de détails ou de photos spécifiques sur la machine.

En ce qui concerne l'odeur, oui ça sent, un peu comme quand on fait de la fibre de verre, mais à 2 ou 3 mètres de la machine, plus d'odeur. Ce n'est pas trop un problème, surtout si on a une fenêtre à proximité.

Je vais vous faire aussi un compte rendu des entrailles, les spécialistes me diront si on peut changer les ventilateurs (il y en a 2) et on va voir si les drivers sont soudés.

Bonjour !

Un tout grand pour ton retour sur l'installation de ta Photon, c'est très utile : je viens de déballer la mienne ;-)

Sais-tu s'il est possible d'obtenir un mode d'emploi en français ? (c'est ma première impriante 3d et je ne suis pas sûr de bien comprendre les subtilités des réglages possibles de ce procédé-ci)

Modifié (le) Janvier 26, 2018 par Ulahup

[Kharet]

non il n'y en a pas, mais il n'y a rien de "compliqué" pour se mise en route. N'hésites pas au besoin.

J'en profite,  Baroudeur quelle version du logiciel as-tu installé : 32 ou 64b ? car je suis confronté a un "petit" problème (ou bug?). En effet lors de l'importation d'une pièce dans le soft, j'ai bien un visuel correct de la taille de la pièce à imprimer, mais ses dimensions ne sont pas les bonnes ...



[Baroudeur]

J'ai mis la 64b mais j'ai un problème, mes pièces ne sont pas correctes dans le Z. Pourrais-tu me donner le lien de ton bonhomme, il est petit, parfait pour les tests. Tous mes tests avec supports foirent, je vais commencer par la base, un truc simple sans support.

Modifié (le) Janvier 26, 2018 par Baroudeur

[Kharet]

le nain est ici : https://www.thingiverse.com/thing:1394126

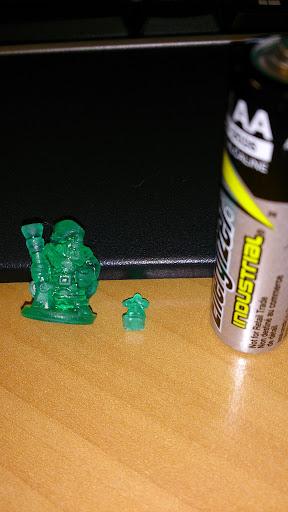

il doit faire 18mn, chez moi il en fait que 12, j'ai un pb de taille !

[Baroudeur]

il y a 25 minutes, nono30 a dit :

@Kharet mais un nain qui a un problème de taille, c'est normal

+1 J'allais le dire

J'ai pris ton fichier, je le teste ce soir et je le mesure
