Vos réalisations CNC

[Nebraan]

Bonjour à tous.

Tout comme les section Dagoma, Anycubic ou autre, je pense que notre petite section CNC à le droit à son sujet photo!

N'hésitez pas à partager vos créations peu importe la machine histoire de montrer un peu de quoi son capable nos machines tapis dans l'ombre de ce forum

[Nebraan]

et on commence avec ma dernière découpe en date sur une CNC laser chinoise de 40 W

Le model vient de Thingiverse :https://www.thingiverse.com/thing:1903743

Le matériau est du contreplaqué de 3mm et pour la peinture j'ai juste passé deux couche à la bombe et j'ai essuyé avec un chiffon trempé dans l'acetone. De cette façon le surplus de peinture dégage et il reste que la peinture qui s'est infiltré dans les fibres.





[Nebraan]

bon ben je continue dans ma lancée:

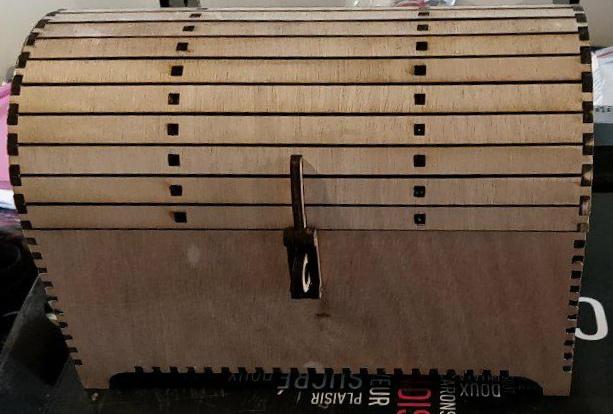

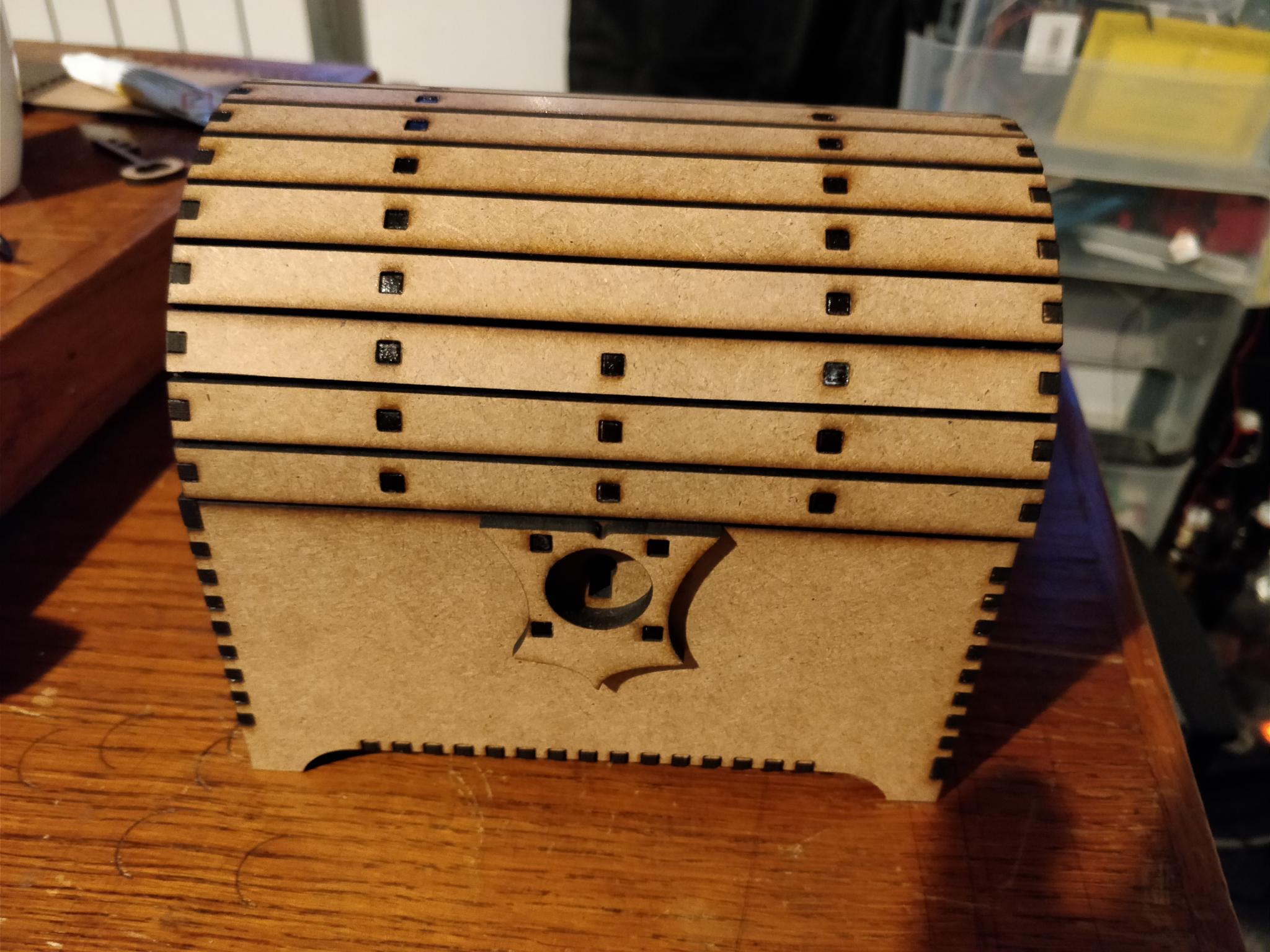

Un petit coffre que j'ai fait pour une amie pour son anniversaire. La serrure fonctionne et est également découpée en bois ^^

Lien : https://www.thingiverse.com/thing:17322

[Nebraan]

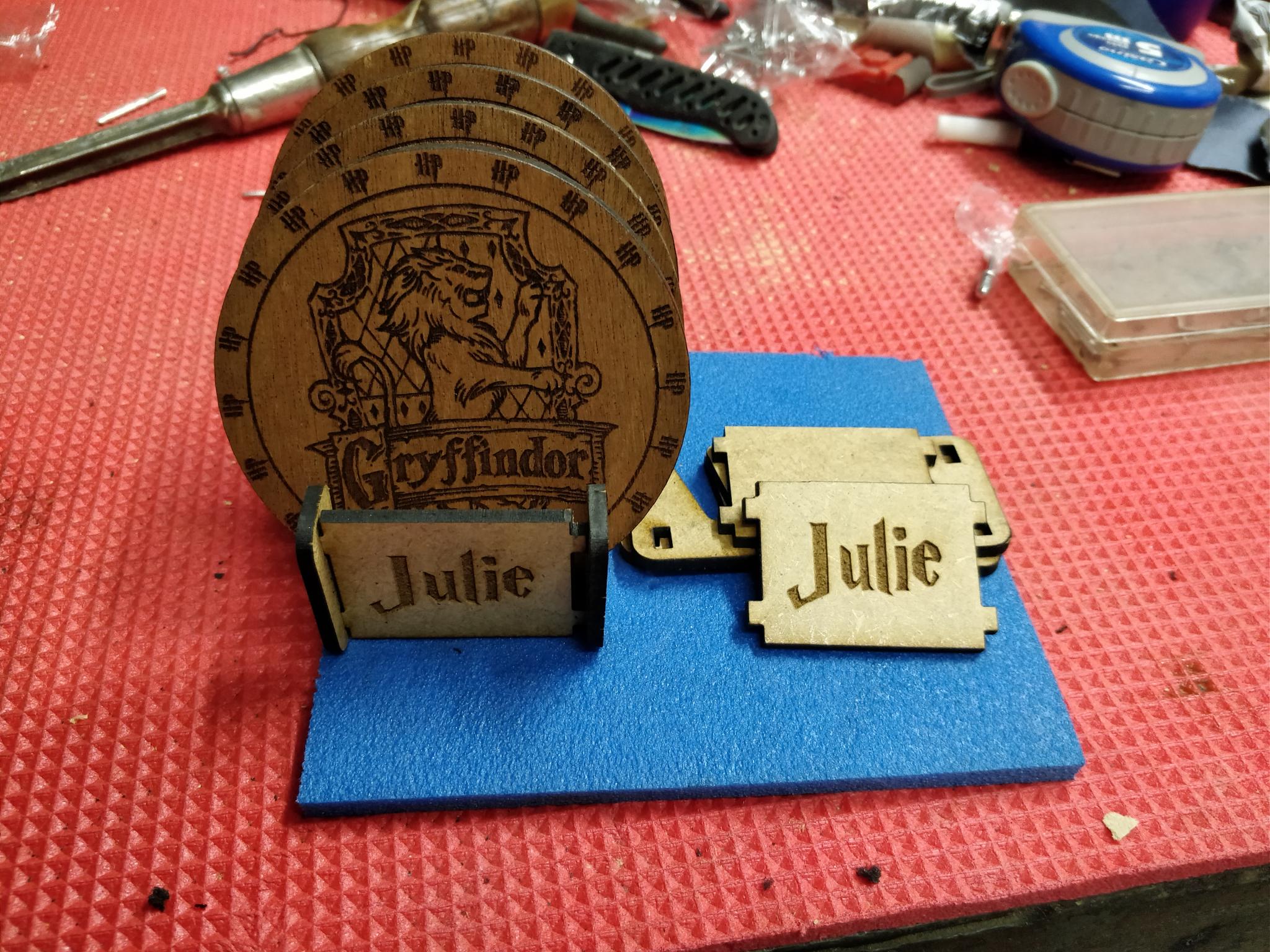

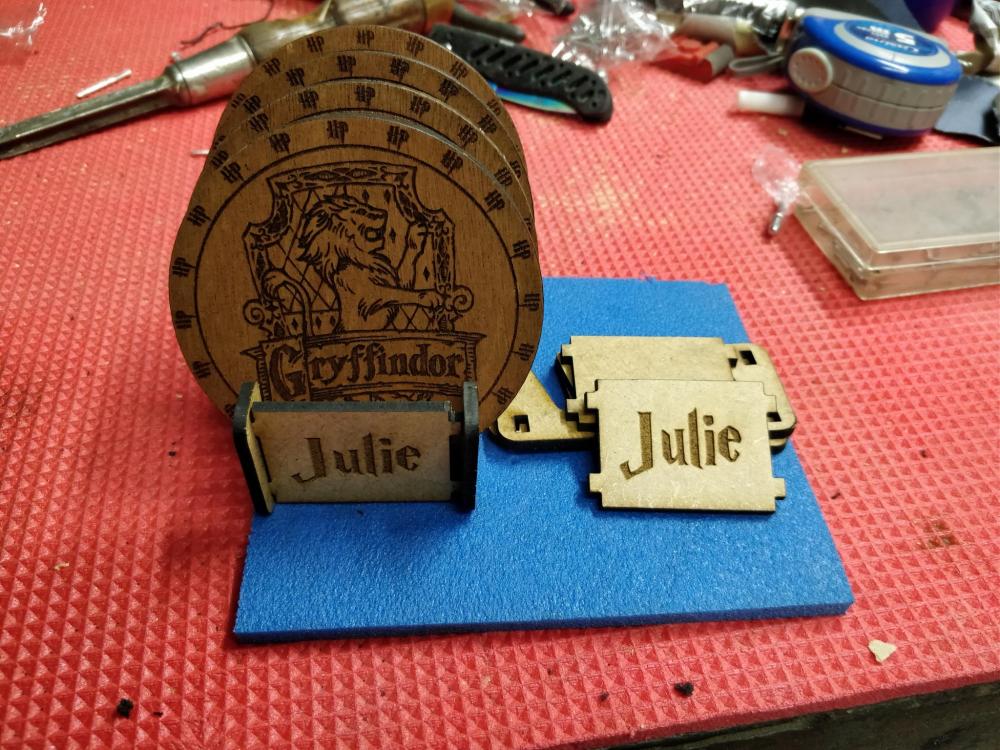

Et un set de dessous de verre Harry Potter avec son support personnalisé à la demande d'un ami pour sa copine (c'est le bon plan d'avoir un maker dans ses potes).

Lien : https://www.thingiverse.com/thing:2326694

[Invité]

Sympa ces petits objets

[Nebraan]

et c'est pas fini :

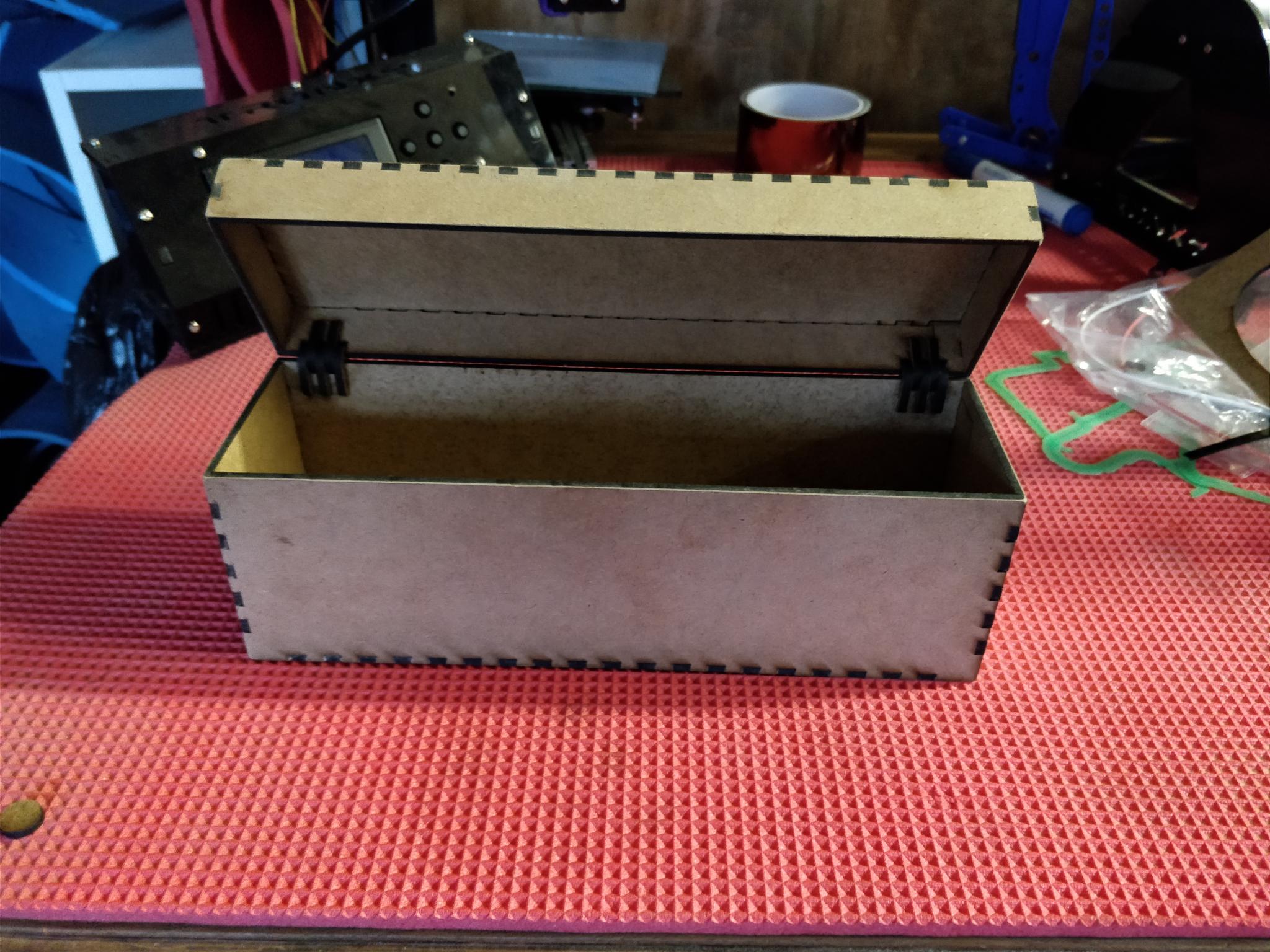

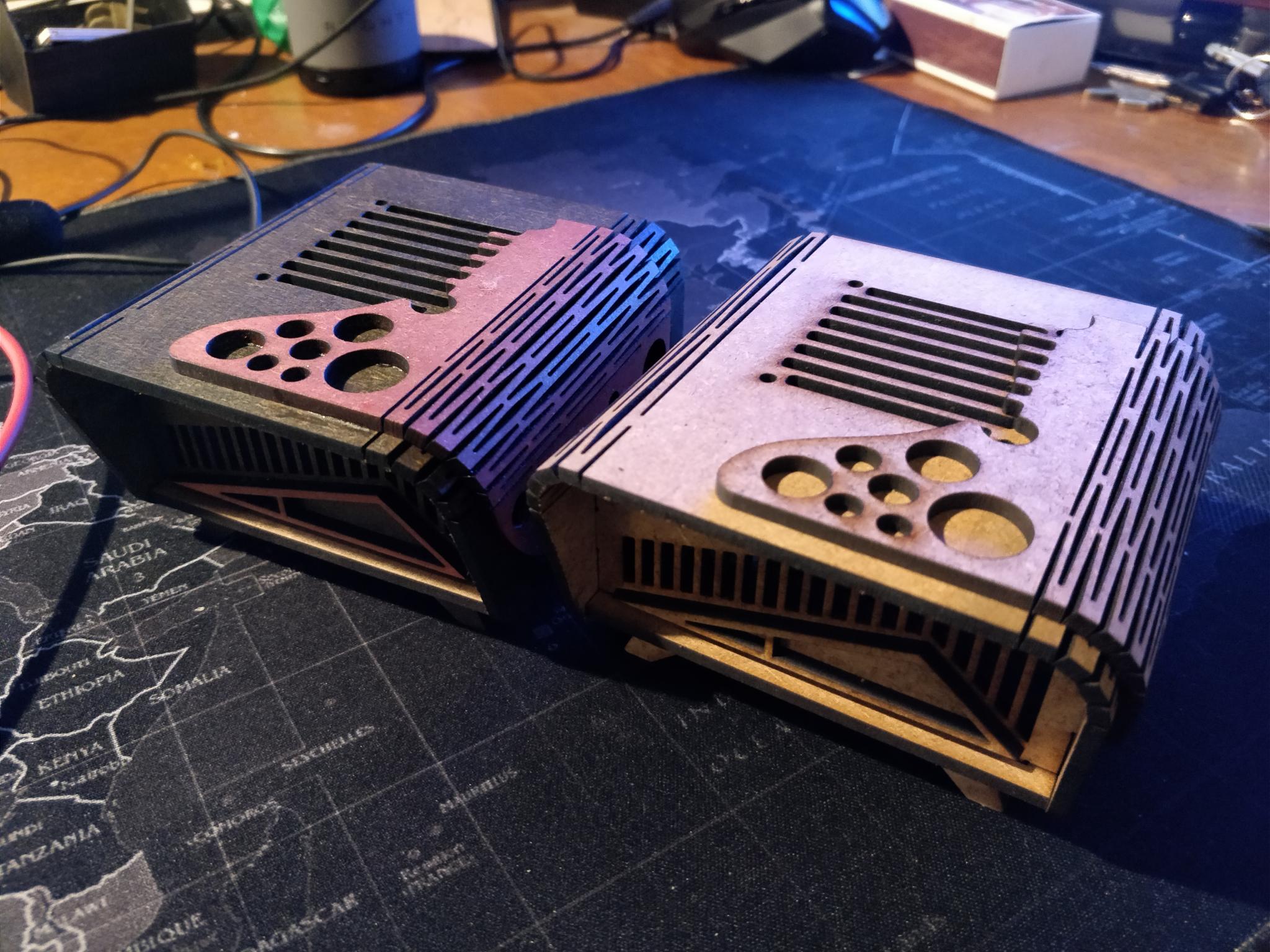

Petit prototype de boite en MDF de 3 mm pour un cadeau. La vrai sera en contreplaqué de 4mm et plus belle.

[Bud.fr]

Salut

Moi je suis moins dans l'art ou la déco, plus pragmatique:

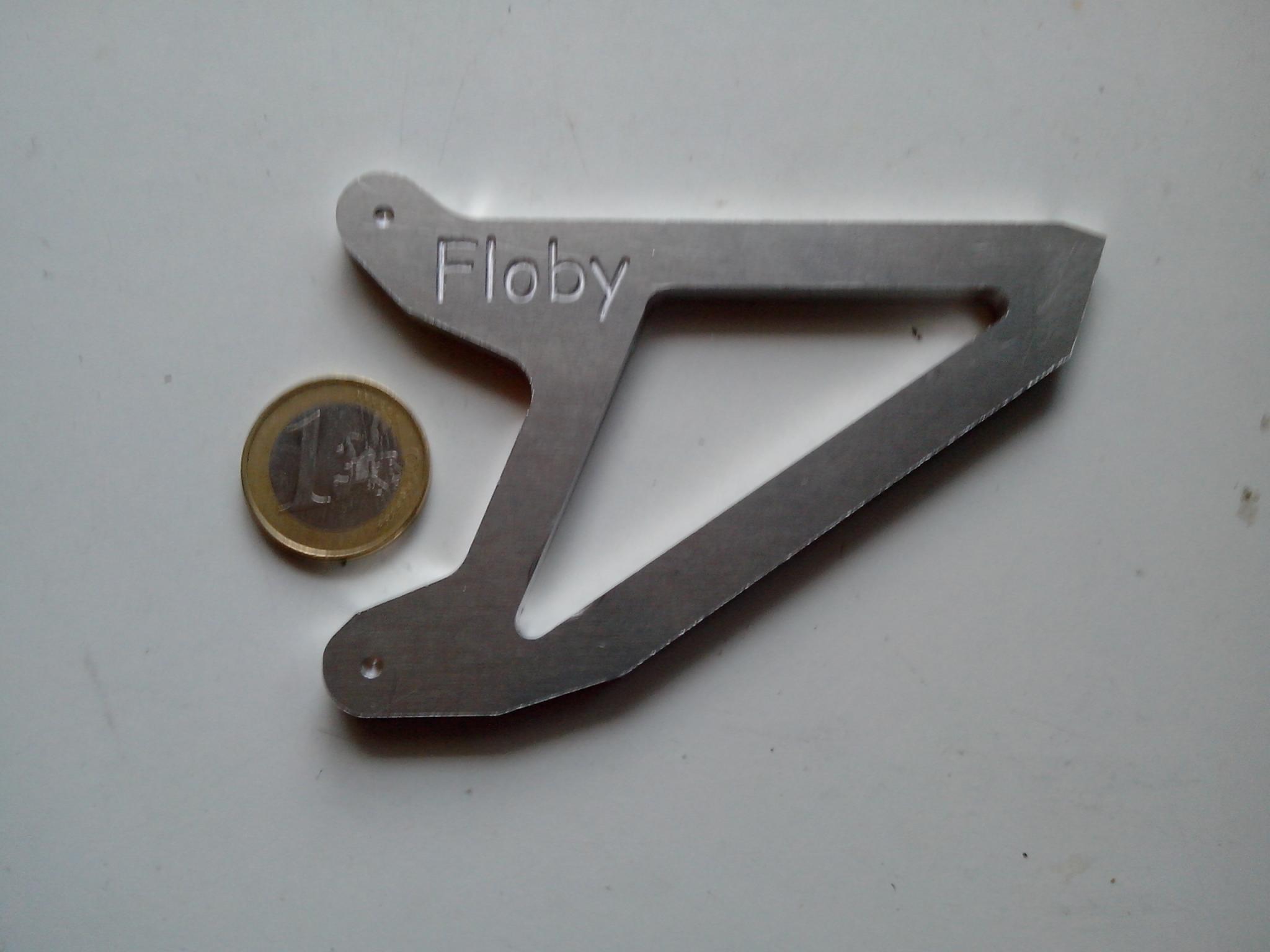

Un carter  Alu de pignon de moteur moto

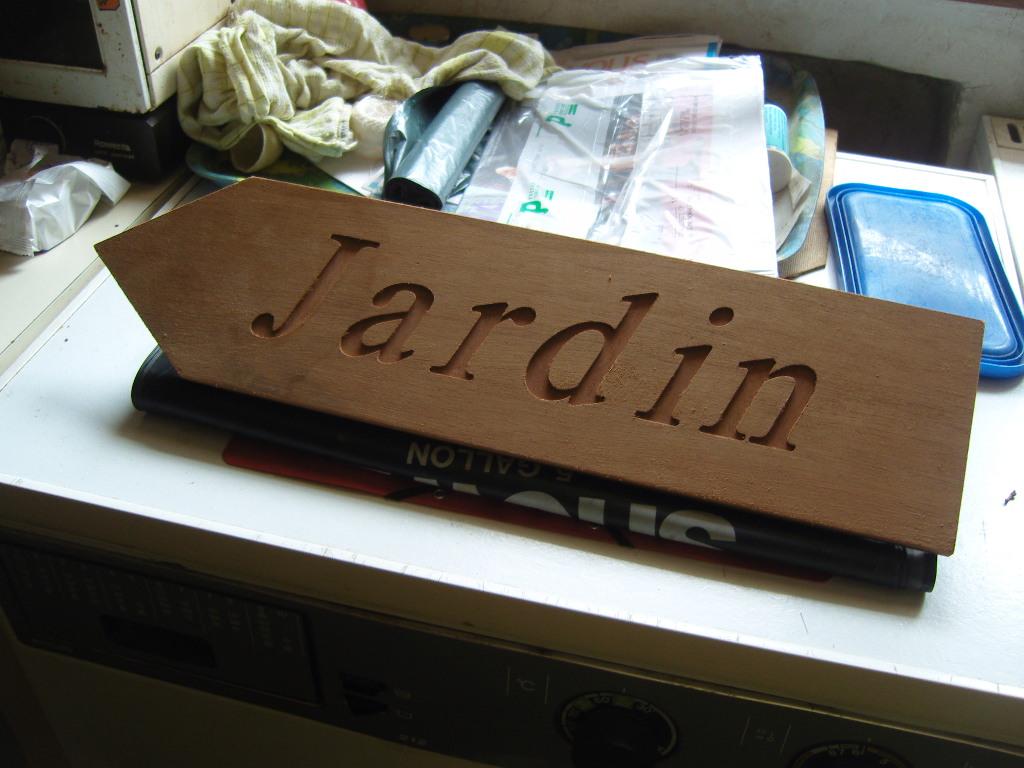

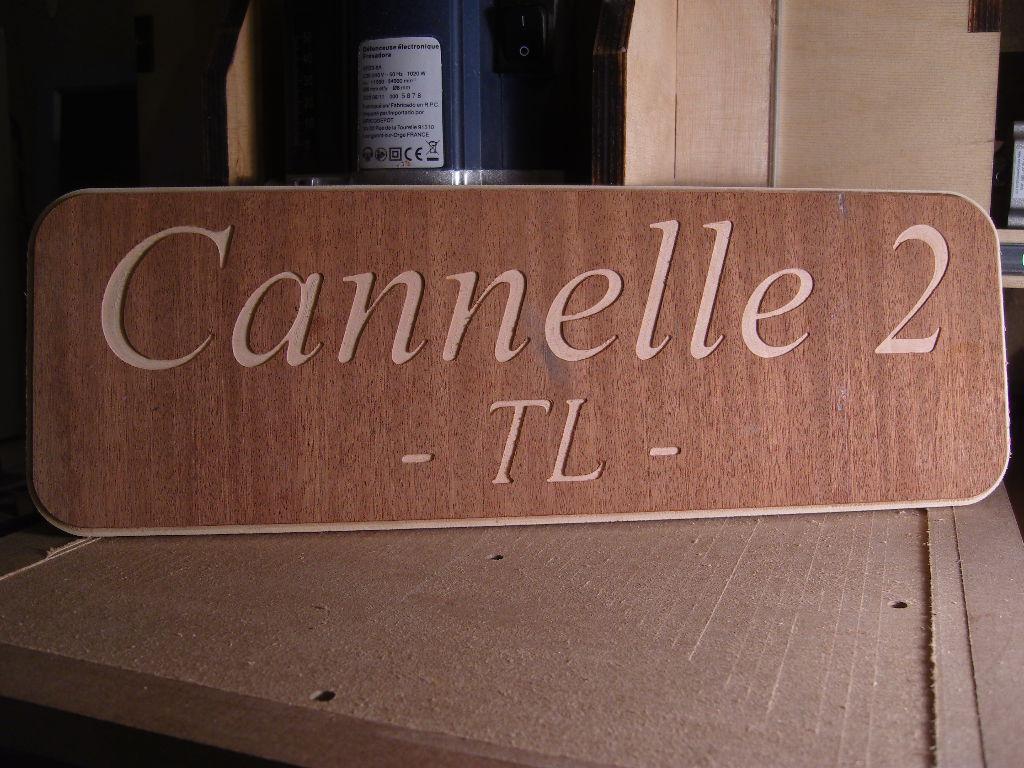

Des panneaux

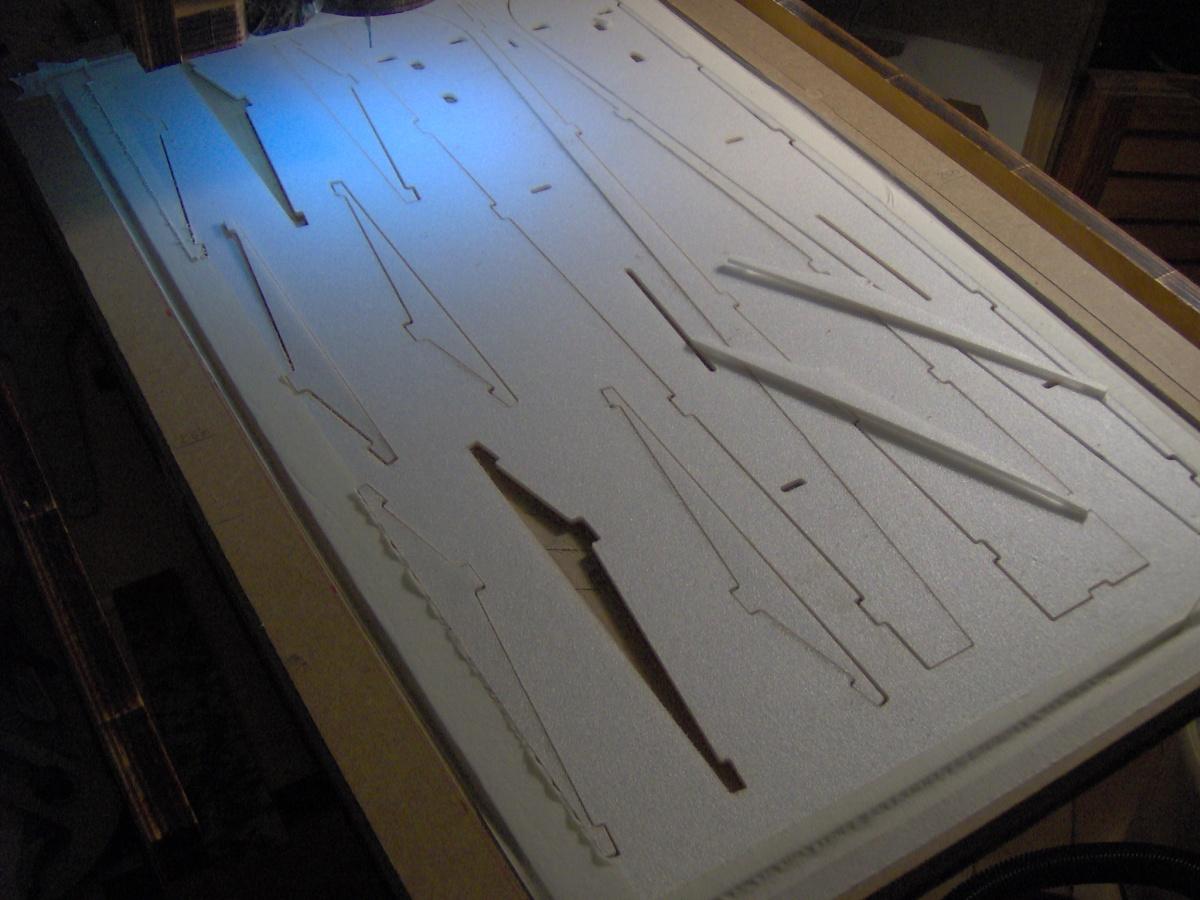

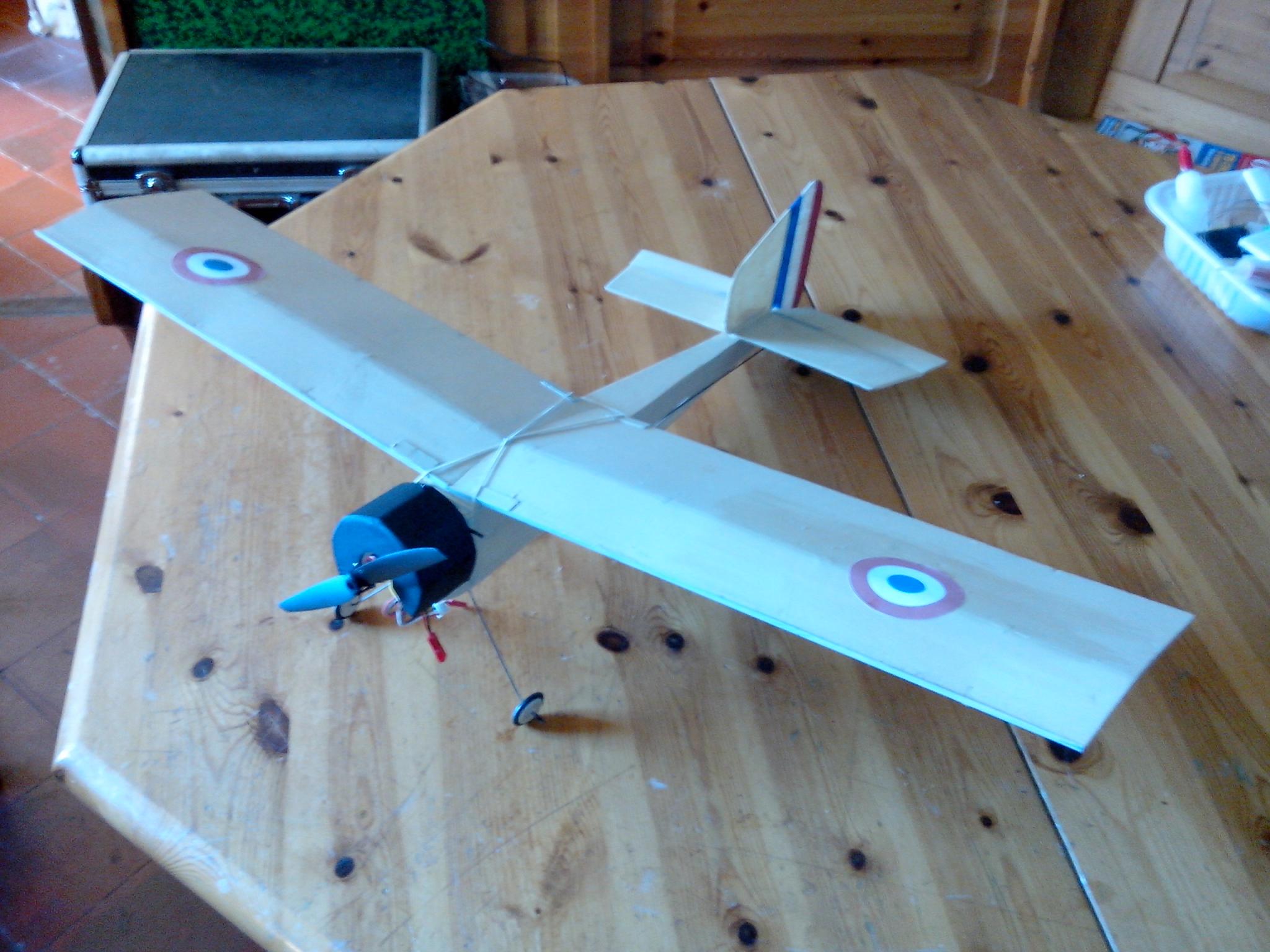

Mais surtout des petits kit d'avion indoor en Dépron pour les copains du club:

Et pleins d'autre encore.



A+

Modifié (le) Février 20, 2018 par Bud.fr

[Nebraan]

Joli!

Laser ou fraise??

[Bobo66]

Bien beau et propre tout ca .

[Bud.fr]

Il y a 6 heures, Nebraan a dit :

Joli!

Laser ou fraise??

Fraiseuse  ID&Conception avec une défonceuse chinoise BricoDépot à 20€ comme broche, pince de 8, 6 et 3,175 mm. Ça me suffit bien.

Et comme pour toutes mes CNCs (Fil chaud, Fraiseuse, Imprimante 3D et Plotter découpe Silhouette Portrait) , je trouve qu'elles travaillent mieux que mes 10 doigts

Et je dis souvent, à chaque machine son utilisation.

A+

[flogpr]

Nebraan , tu en pense quoi de ta découpe laser ? c'est les machines qu'on trouve à 400e environ sur ebay ?

[Nebraan]

Oui c'est bien les machines CO2 du type K40. j'ai une version assez simple si tu veux investir je te conseil la version qui à un écran pour la puissance et un panneau de contrôle bien complet. La mienne à juste deux bouton un variateur et un ampèremètre a aiguille.

Par contre niveau qualité c'est vraiment pas mal pour le prix. Bien sur il y a quelques améliorations importante comme l'ajout d'un flux d'air sur la zone de gravure pour que ça ne prenne pas feu et pour limiter la marque de brulure. Mais franchement le résultat est vraiment bien.

Je découpe sans problème du mdf ou du contreplaqué de 3 mm (comme mon coffre et mes deux boîtiers) et je vais jusqu'a 5 mm de contreplaqué comme mes dessous de verre HP.

Faut que j'améliore le refroidissement du tube vue que ça joue énormément.

Mais franchement c'est une bonne petite machine

[flogpr]

ok , merci de ton retour



tu découpes du 3/5 mm en 1 fois où tu dois repasser plusieurs fois dessus ?

[slayer-fr]

ça fais un moment que j'hésite à m'en offrir une , car d'après ton retour , ça fonctionne plutôt bien , mais les dimensions utiles me frêne , j'ai peu d’être trop limité

[Nebraan]

Le 23/02/2018 at 11:39, flogpr a dit :

ok , merci de ton retour



tu découpes du 3/5 mm en 1 fois où tu dois repasser plusieurs fois dessus ?

Selon le matériaux il faut deux à trois passes. Du contreplaqué de 3 mm se fait en une passe et du 5 mm en deux.

Le MDF est plus dense et nécessite un peu plus de passe.

Personnellement je règle toujours pour découper en minimum deux passes pour éviter que le laser ne chauffe trop. Mon refroidissement est en circuit fermé et ça fini par chauffer un peu trop et quand c'est le cas le laser est beaucoup moins efficace.

La surface utile est un effet un peu faible @slayer-fr je pense qu'on est à environ 30 / 20 cm et c'est vrai que ça limite pas mal mais j'ai quand même pu faire de belle pièces avec. La plus grosse pour l'instant c'est ce coffre qui fait 25 cm de long (je me rappel plus les autres dimensions)

[flogpr]

OK, le châssis est fait comment ? on peut facilement l'agrandir ?
La découpe laser me fait de l'oeil depuis un moment, mais un format A4 c'est vraiment limite (pour moi ), un A3 serait plus permissif , et les diodes laser qu'on trouve font 5.5W max, donc on ne peut pas découper grand-chose avec ...

[Nebraan]

Non on ne peux pas l'agrandir. Ca irait plus vite de monter soit meme la machine avec un tube CO2 et des profilé Alu

[slayer-fr]

faut que je trouve un modèle co2 un peu plus grand à un tarif raisonnable , si vous avez un lien sous la main je suis preneur

car le format A4 , ça coince quand même pour moi

[flogpr]

https://www.ebay.com/itm/122733515703

Aucune idée des performances par contre , le prix reste contenu mais si on ne peut pas couper plus de 3 mm, est ce vraiment plus intéressant qu'une cnc avec un dremel sur un châssis identique ?

[Nebraan]

15 W c'est trop peux. Pour du sérieux faut au moins un tube CO2 40 W et encore on arrive vite a ses limites.

Si tu veux vraiment une taille a toi faut partir sur du DIY. Une structure basique en profilé une alim un carte 3 miroirs et le tube

[flogpr]

apparemment , selon les longueurs d'ondes utilisé , un laser diode peut être plus  efficace qu'un Co2 à puissance égale ?

j'ai trouvé un retour :

https://www.usinages.com/threads/test-laser-led-15w-1m-x-1m.106610/  ( 400e environ sur alie ) et il couperait 5mm de MDF .



Sinon , j'ai vu que sur ebay ils vendent les miroir avec la tete en kit pour quelque $ , a voir .

[semimi]

Bonjour,

J'ai aussi ce projet laser , je démarre d'une petite machine laser en 2 watts je suis en train de lui adjoindre un tube laser co2 de 40 watts  trouvé sur le bon coin , , une pompe de bassin de 3m3/h a été trouvée aussi au même endroit ,l'alim THT vient d'Allemagne ;  pour le refroidissement j'ai récupéré une glacière a effet Peltier qui servira de bac de réserve et de refroidissement , j'ai les supports de miroirs en alu mais sous thingiverse on trouve beaucoup de réalisations à imprimer pour la tête les supports de miroirs les porte lentilles etc.. on les trouve en rubrique k40 ou chinese laser  cheap laser co2 laser etc.. je pense que l'investissement ( autour de 600 euros )vaut le détour , j'ai essayé le dépron et le balsa en cnc ça marche mais les angles ne sont jamais à 90 à cause du rayon de la fraise même en 1,5mm

Sinon y a un site US qui décrit un projet du même genre de A à Z le tout en chassis MDF faut que je retrouve ce site

[Nebraan]

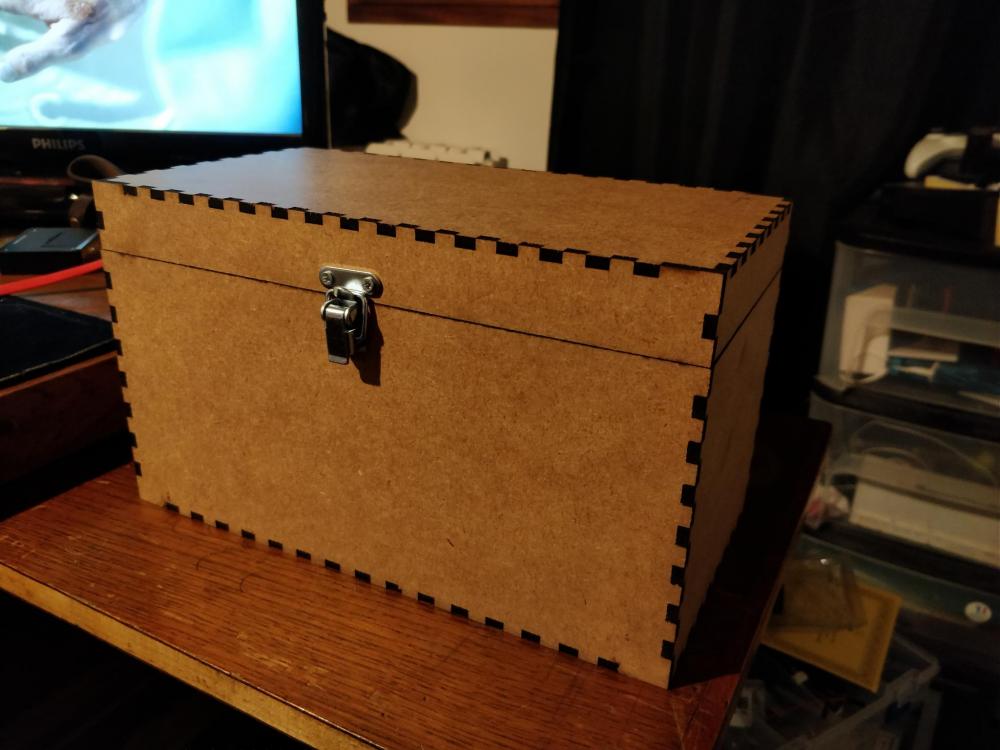

Allé on commence la semaine avec ce "petit" coffre que j'ai fait ce weekend.

C'est a peu prêt la taille maximum que je peu sortir avec ma cnc et mine de rien il est pas petit.

Lien :https://www.thingiverse.com/thing:1128819

[Nebraan]

et on continu avec une petite commande d'une connaissance pour sa fille.



PS : ce serait possible d'épingler ce sujet? =)

[semimi]

Bonjour,

Joli , très réussi ce projet , quelle est la puissance laser et les épaisseurs  de bois ?
