Fusion 360 - problème assemblage


Messages recommandés

Hello,

Alors, je commence à m'amuser de plus en plus avec ce logiciel.
J'ai suivi quelques tutos qui m'ont permis de faire moi même mes propres pièces.
Même si je n'ai surement pas toutes les astuces qui me ferait gagner du temps, j'arrive plutôt bien à me débrouiller.

La, j'en suis à tester l'assemblage et les mouvements de pièces.

Pour ça, j'ai donc créé 2 composants (un vslot et une roue avec roulement à l'intérieur pour aller dessus).
Mais il m'est impossible de créer ce que je veux en assemblage...
Systématiquement, et peu importe ce que je sélectionne comme partie du composant, il me créé la liaison par rapport au centre de la roue...

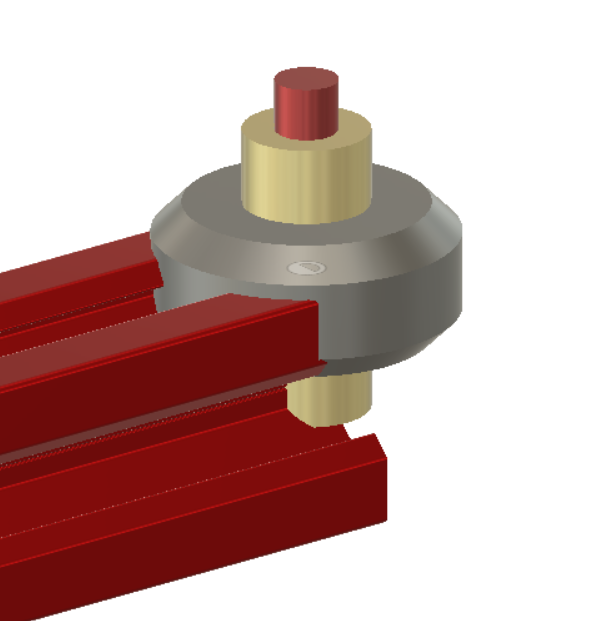

Voila une image avec mes 2 composants importés pour faire un test d'assemblage :

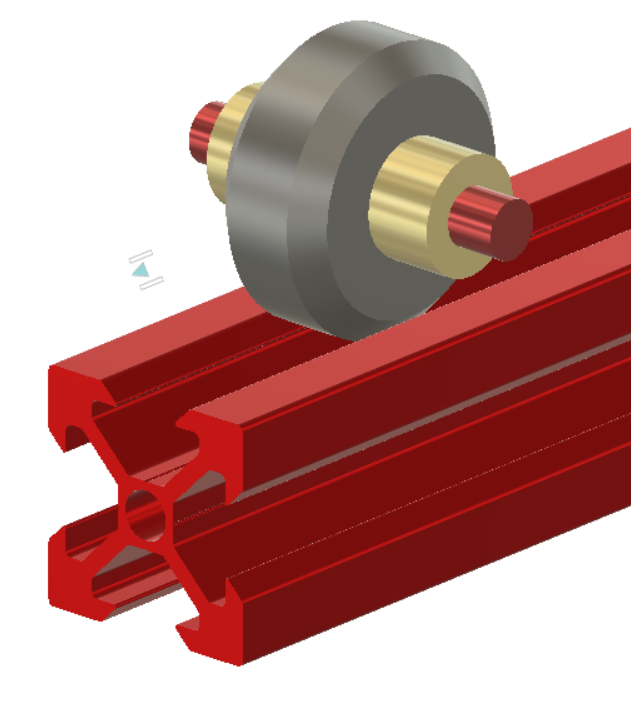

Et voila ce que ça donne si je mets une liaison de type "glissière" entre les deux (le mouvement est correct mais pas la position) :

Comme on peut le voir, il sélectionne le centre de la roue alors que j'ai sélectionné un des côtés pour slider le long du rail.

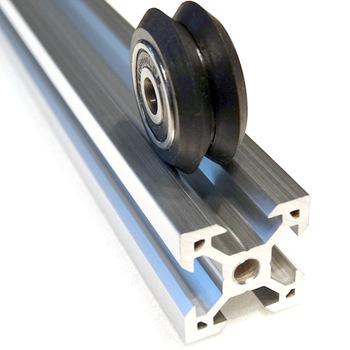

Le but étant bien sur d'obtenir quelque chose qui ressemble à ça :
v-slot-rail-aluminum-profile-extrusion-m

Comment procédez vous pour effectuer ce genre de liaison ?

Merci d'avance,
Cordialement

Lien vers le commentaire
Partager sur d’autres sites

Bonjour,

Je vais venir squatter ton sujet si cela ne te dérange pas, car je vais sans doute rencontrer le même problème.[emoji4]

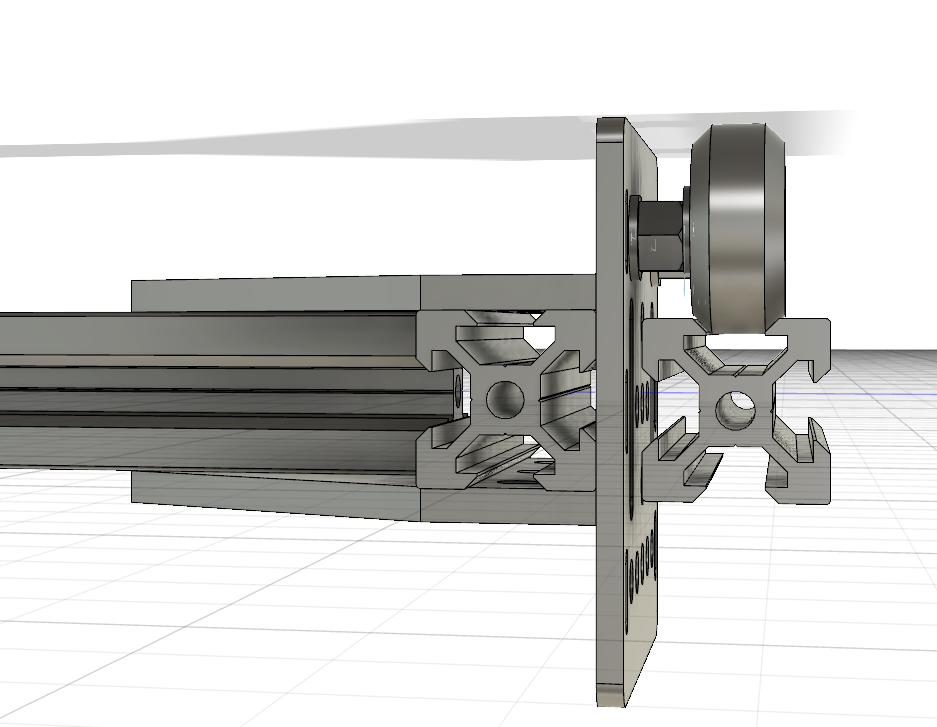

Je suis entrain de modéliser une core xy sous fusion à partir de pièces Openbuilds. Pour assembler les v wheels avec les supports, ça a été tout seul.

Là où je sèche un peu, sais pour contraindre les profils entre eux.
Je vais du placement manuel mais ce n'est pas l'idéal.

Pour ton problème, je ferai un essai ce soir.

Envoyé de mon ONEPLUS A6003 en utilisant Tapatalk

Lien vers le commentaire
Partager sur d’autres sites

Hello

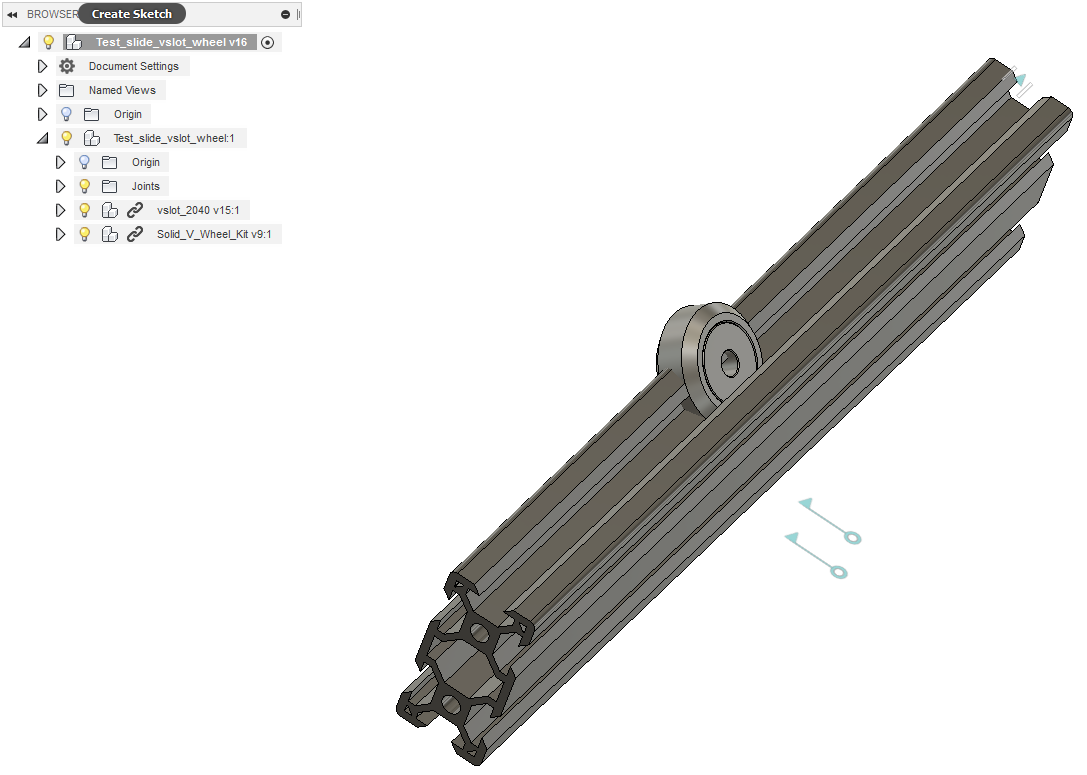

Moi ce que j'ai fait, c'est modéliser une fois le galet dans la rainure, pour obtenir l'entraxe entre son moyeu et le trou central du profilé (autour de 20.5mm)

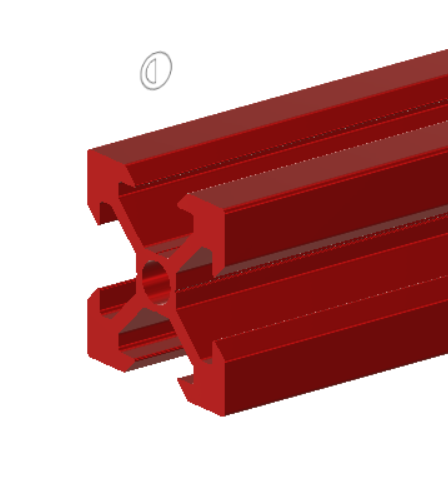

A partir de là, tu crées un "joint origin" au centre du V-slot, puis tu le décales en l'air de 20.5 mm comme ça

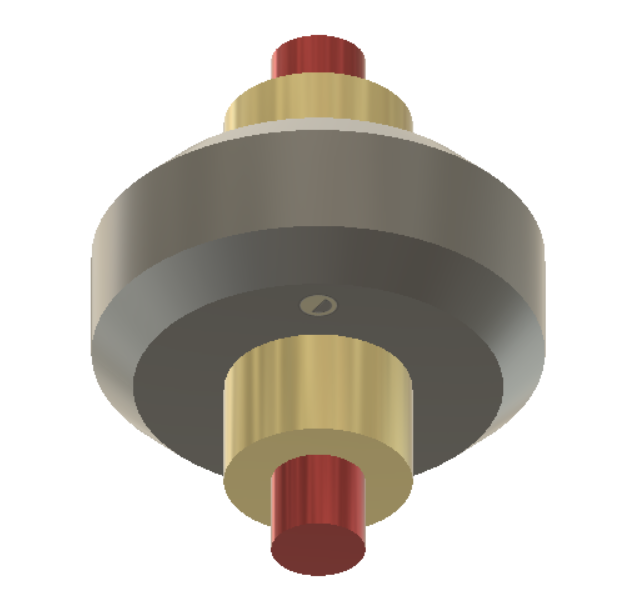

Tu crées aussi un "joint origin" au centre de ton galet


Tu insères ton (séné)galet


et tu "jointes" les deux


Lien vers le commentaire
Partager sur d’autres sites

Hello
Moi ce que j'ai fait, c'est modéliser une fois le galet dans la rainure, pour obtenir l'entraxe entre son moyeu et le trou central du profilé (autour de 20.5mm)
A partir de là, tu crées un "joint origin" au centre du V-slot, puis tu le décales en l'air de 20.5 mm comme ça
Tu crées aussi un "joint origin" au centre de ton galet
Tu insères ton (séné)galet
et tu "jointes" les deux
Merci, je teste ça cet après-midi. [emoji106]
