Module convertisseur 24V PWM vers 12V DC


Janpolanton

Messages recommandés

Bonjour à tous,

Après bien des semaines d'essais, je suis heureux de vous signaler que je procède aux pré-commandes de ma réalisation d'un module convertisseur de tension à l'origine destiné aux Alfawise U20 mais convenant à toute imprimante utilisant des ventilateurs 24V

Je vous enjoins à parcourir le topic dédié

Ce module sera commercialisé au prix de 10€ sous forme de kit comprenant le PCB sérigraphié et gravé ainsi que l'ensemble des composants nécessaires au montage ou monté par mes soins au prix de 15€. Ces prix comprennent le port, bien entendu.

Les composants semi-conducteurs (LM311 et BD131) proviennent de chez Radiospares afin d'éviter les fakes chinois.

Les pré-commandes se feront uniquement par MP. Je publierai un tableau récapitulatif régulièrement à jour.

Paiements par paypal uniquement

Malgré les demandes qui me parviennent par MP je ne diffuse ni le schéma définitif et encore moins le typon.

A bientôt donc

Le tableau des réservations et des envois au 19/02/2019.




Les dernières livraisons seront postée ce soir 19/02/2019

Il n'y a plus de modules disponibles.

Pour les nouvelles commandes voir ce topic





Modifié (le) par Janpolanton
Lien vers le commentaire
Partager sur d’autres sites

Le 10/01/2019 at 18:58, Janpolanton a dit :

Bonjour à tous,

Après bien des semaines d'essais, je suis heureux de vous signaler que je procède aux pré-commandes de ma réalisation d'un module convertisseur de tension à l'origine destiné aux Alfawise U20 mais convenant à toute imprimante utilisant des ventilateurs 24V

Je vous enjoins à parcourir le topic dédié

Ce module sera commercialisé au prix de 10€ sous forme de kit comprenant le PCB sérigraphié et gravé ainsi que l'ensemble des composants nécessaires au montage ou monté par mes soins au prix de 15€. Ces prix comprennent le port, bien entendu.

Les composants semi-conducteurs (LM311 et BD131) proviennent de chez Radiospares afin d'éviter les fakes chinois.

Les pré-commandes se feront uniquement par MP. Je publierai un tableau récapitulatif régulièrement à jour.

Paiements par paypal uniquement

A bientôt donc

Le tableau des réservations au 11/01/2019.

J'ai prévu une première fournée de 30 modules.

Livraison prévue mi-février 2019


Bon, j'ai lu tout le thread de cette épopée l'autre nuit (plusieurs heures consécutives avec les yeux et le cerveau en overload). Et je suis ravi de voir que ça fonctionne et que la près-commande est ouverte.



Un grand merci à tous ceux qui t'on aidé (beta testeurs, conseillers avisés, trolls divers et variés etc.) et à toi pour la contribution.



Juste une question, tu prévois un thread à part pour la collecte pour t'acheter une U20, ou on utilise celui-ci (rajoutes juste une colonne pour la cagnotte U20) ?

Notre bijoux étant bien peu cher, il te suffira d'avoir 30 dons de 10€ pour pouvoir devenir l'un des notres (et t'offrir quelques bobines).



Tcho.

BigT.

Lien vers le commentaire
Partager sur d’autres sites

Il y a 2 heures, bigtweety a dit :

Juste une question, tu prévois un thread à part pour la collecte pour t'acheter une U20, ou on utilise celui-ci (rajoutes juste une colonne pour la cagnotte U20) ?

Notre bijoux étant bien peu cher, il te suffira d'avoir 30 dons de 10€ pour pouvoir devenir l'un des notres (et t'offrir quelques bobines).

Je n'ai pas prévu de lancer une cagnotte pour une U20, c'était une idée de l'un d'entre vous sous forme de boutade.😂

De plus, j'ai pas la place pour une 2ème imprimante (j'ai déjà du mal pour trouver une place définitive à mon A8).

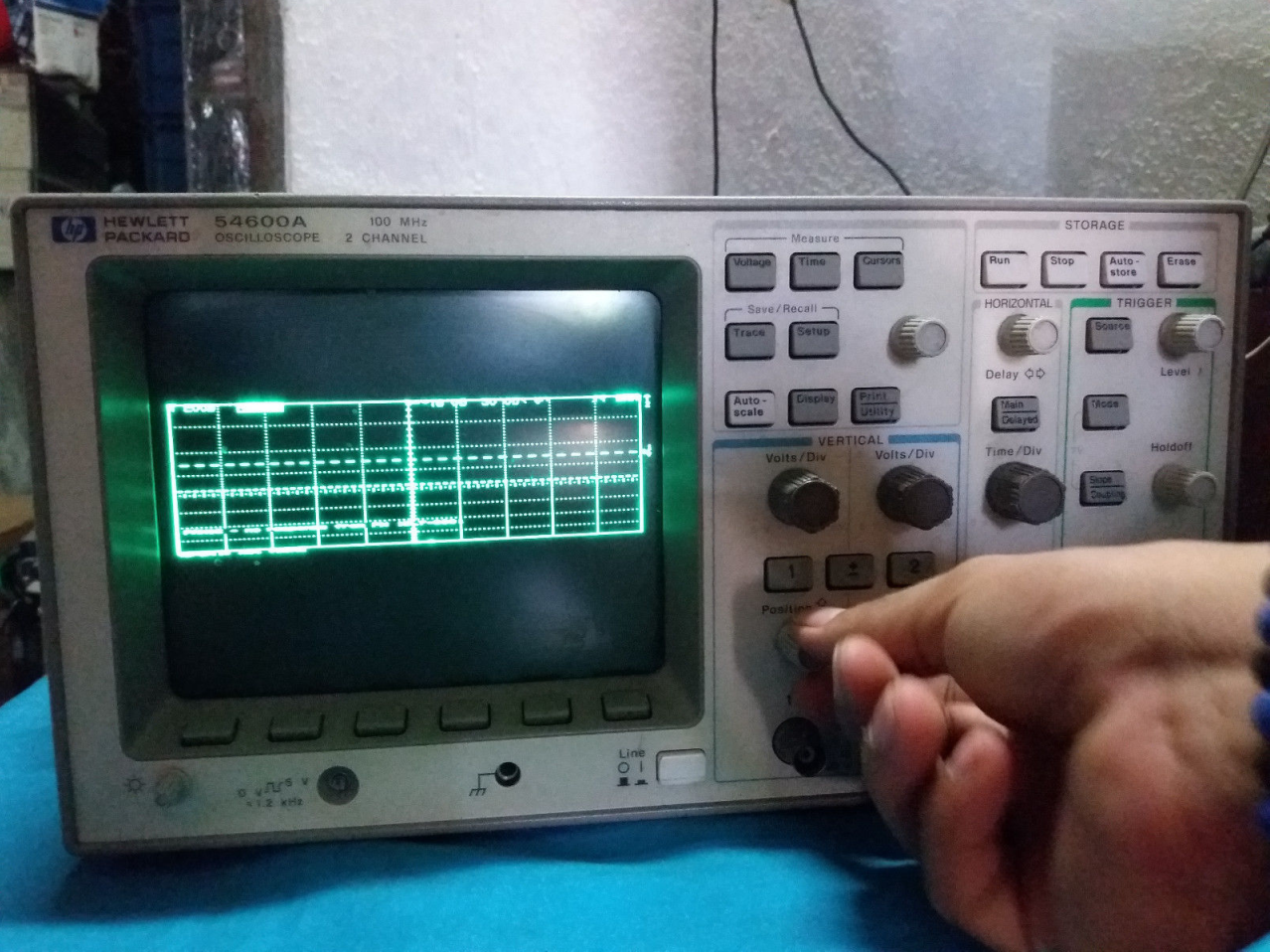

Mais je remercie les généreux donateurs, cet argent sera investi dans du matériel et des composants. (j'ai déjà des vues sur un oscilloscope Hewlett Packard HP 54600A d'occasion à 150€)


Lien vers le commentaire
Partager sur d’autres sites

Salut,

Comme je l'ai expliqué dans le post sur la ventilation, le module peut aussi gérer un ventilateur 24V moyennant l'acceptation d'une chute de tension d'environ 0.7V sur la tension maxi de sortie (soit Umax =23.3V)

Notre ami @Nafoot veut utiliser ce module avec son ventilo 24V.

Lien vers le commentaire
Partager sur d’autres sites

Le ‎12‎/‎01‎/‎2019 at 13:59, Janpolanton a dit :

Salut,

Comme je l'ai expliqué dans le post sur la ventilation, le module peut aussi gérer un ventilateur 24V moyennant l'acceptation d'une chute de tension d'environ 0.7V sur la tension maxi de sortie (soit Umax =23.3V)

Notre ami @Nafoot veut utiliser ce module avec son ventilo 24V.

dans ce cas le module n'est plus le meme puisqu'il sort du 24V et non plus du 12V …???

Lien vers le commentaire
Partager sur d’autres sites

il y a 1 minute, thsrp a dit :

ok donc faut bien te preciser quand on commande si on veut du 12 ou du 24 en sortie…

Oui, je l'avais plus ou moins précisé mais je le récapitule ci-dessous

  • Ventilateur 12 V sur alimentation 24V
  • Ventilateur 24 V sur alimentation 24V (tension de sortie maxi de 23.3V)
  • Ventilateur 12 V sur alimentation 12V (tension de sortie de 11.3V ou de 12V si l'alimentation est poussée à 13.5V)

Pour la dernière possibilité, il n'y a pas de modification du module.

Lien vers le commentaire
Partager sur d’autres sites

Bonjour à tous,

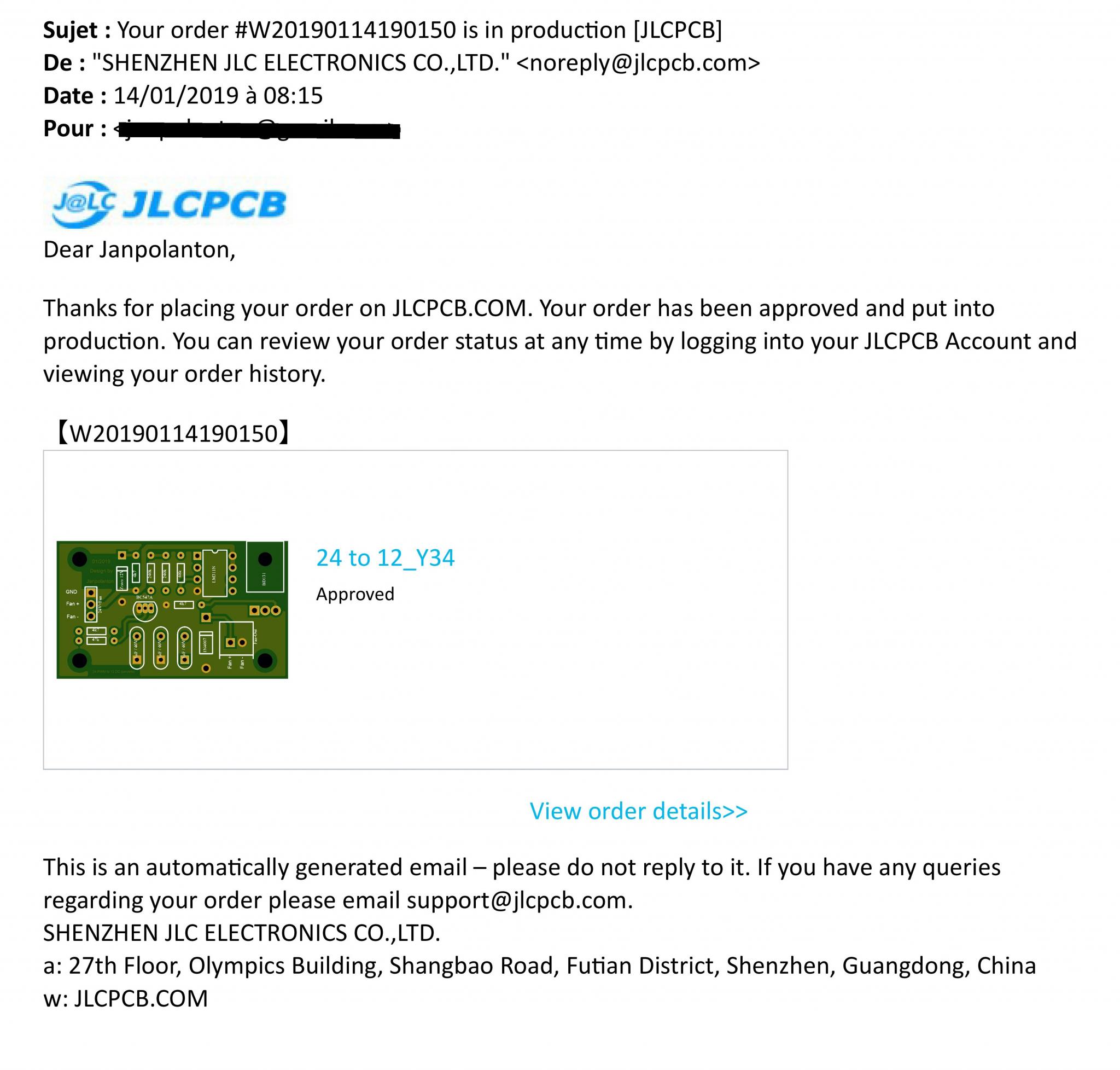

Voilà, la commande de PCB et de composants a été passée.

Il n'y a plus qu'à patienter 1 petit mois pour recevoir tout ça.

Les LM311 et les transistors de puissance BD131 ont été commandés chez RS Particuliers car les LM311 chinois sont des fakes dans 99% des cas (en fait ce sont des LM358 maquillés)

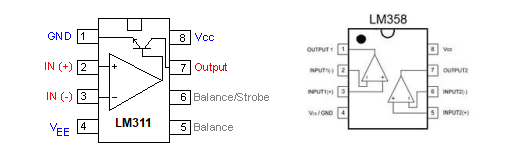

LM311 --> Comparateur

LM358 --> Ampli opérationnel




Lien vers le commentaire
Partager sur d’autres sites

Merci pour les precisions … on est bien d'accord que sur un module 24V avec sortie pour fan 12V on peut mettre n'importe quel style de fans que ce soit en 2 ,3 voir 4 fils en branchant bien evidemment les bons fils !! comme on le fait sur nos imprimantes avec sortie pour fan 12V

Lien vers le commentaire
Partager sur d’autres sites

Le 10/01/2019 at 18:58, Janpolanton a dit :

Bonjour à tous,

Après bien des semaines d'essais, je suis heureux de vous signaler que je procède aux pré-commandes de ma réalisation d'un module convertisseur de tension à l'origine destiné aux Alfawise U20 mais convenant à toute imprimante utilisant des ventilateurs 24V

Je vous enjoins à parcourir le topic dédié

Ce module sera commercialisé au prix de 10€ sous forme de kit comprenant le PCB sérigraphié et gravé ainsi que l'ensemble des composants nécessaires au montage ou monté par mes soins au prix de 15€. Ces prix comprennent le port, bien entendu.

Les composants semi-conducteurs (LM311 et BD131) proviennent de chez Radiospares afin d'éviter les fakes chinois.

Les pré-commandes se feront uniquement par MP. Je publierai un tableau récapitulatif régulièrement à jour.

Paiements par paypal uniquement

A bientôt donc

Le tableau des réservations au 13/01/2019.






J'ai prévu une première fournée de 30 modules.

Livraison prévue mi-février 2019



Et sinon, c'est quoi le PCB hotend que certains t'ont commandés ? (curieux)

Lien vers le commentaire
Partager sur d’autres sites

Bonjour à tous,

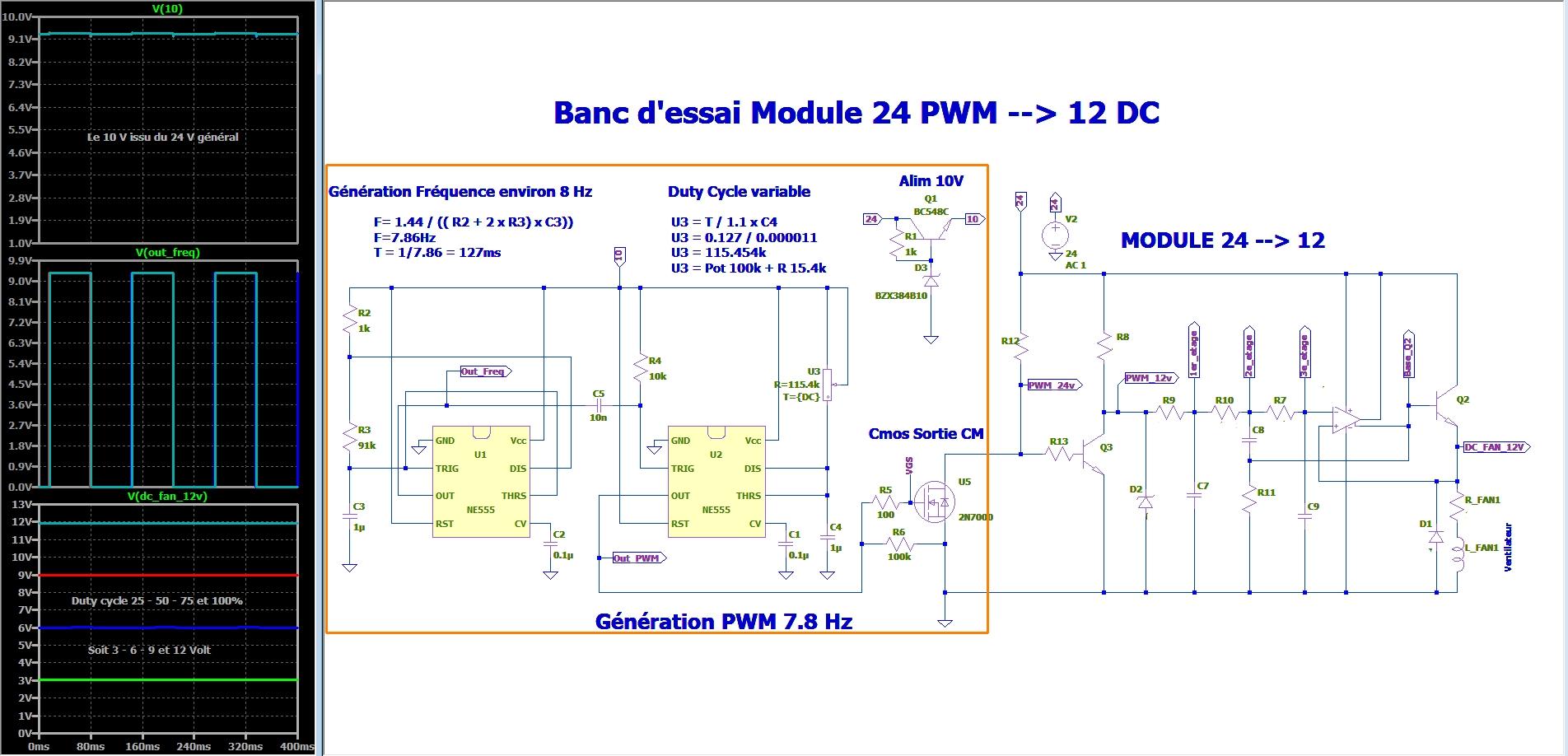

Dans l'objectif de tester les futurs modules câblés, j'ai fait le schéma de simulation d'un générateur PWM de 7.8 Hz avec duty cycle variable. Il est conçu autour du célèbre circuit à tout faire : le NE555

C'est la partie du schéma entourée en orange.

Pour Q1, n'importe que NPN conviendra et pour et pour U5, n'importe quel transistor mosfet canal N.



Pour ceux qui ont choisi le module sous forme de kit, je ne peux que vous conseiller de câbler ce circuit simple sur une plaque pastillée ou sur un plaque d'essais breadboard et d'y connecter votre module tout frais câblé, plutôt que sur la CM de votre U20 chérie (ou de tout autre modèle d'imprimante d'ailleurs...)


Lien vers le commentaire
Partager sur d’autres sites

Il y a 18 heures, OSICA a dit :

Il y a toujours de disponible pour la premier tournée?

D'après le tableau du départ du topic (page 1), il semblerait bien que oui (6 au moment où j'écris).

Lien vers le commentaire
Partager sur d’autres sites
