freecad Faire les branches d'une etoile

[Mtech57]

Bonjour à tous !

Je débute sur freecad, j'ai fait un peut de dessin industrielle à l'école mais ça commence à dater ! (Et puis je n'ai pas trop écouté on va dire)

Je bloque pour la réalisation des branches d'une etoile.

En effet, je ne sais pas trop comment les réaliser et les inclure à mon cylindre du milieu (oui j'ai réussi à le faire celui ci !)

Le cylindre fait 2mm d'epais et les branche partent de 2mm jusqu'à atteindre 0mm (en pente des deux côtés)

Une petite astuce ?



Merci !

[Luvwahraan]

La plupart des logiciels permettent ce genre de choses en utilisant des fonctions miroirs, ou encore mieux grâce à des pattern.
Pour l'étoile je ferais une branche, puis appliquerait un pattern circulaire autour du centre du cylindre, en choisissant le nombre de copies appropriée (trois ou quatre).

Modifié (le) Octobre 6, 2019 par Luvwahraan
ajout lien

[jmarie3D]

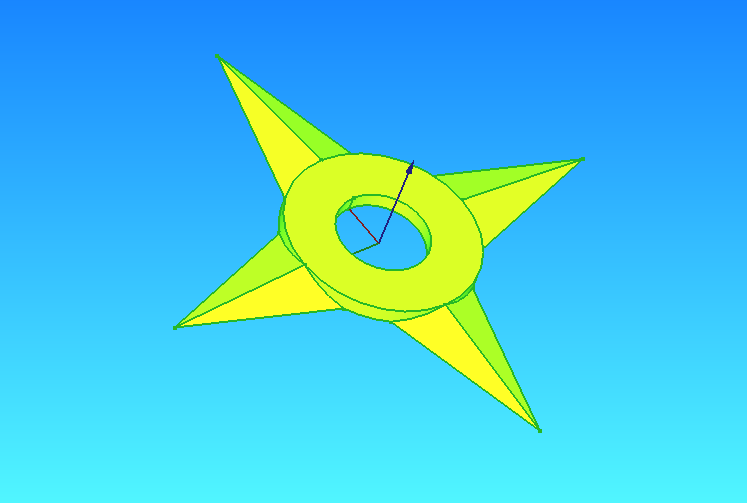

Je ne sais pas si il y avait plus simple, mais j'y suis arrivé (enfin, je pense).

Utilisation des ateliers Sketcher, Part et Draft.

Sketcher pour créer les 2 esquisses servant de base aux branches.

Part pour créer les faces puis le volume d'une demi-branche à l'aide de l'utilitaire avancé de création de formes, puis son mirroir.

Draft pour créer les 3 autres branches par rotation polaire.

Retour dans Part pour créer les cylindres et faire les unions et différences nécessaires.

Je joins le fichier FreeCAD

etoile.FCStd

[Mtech57]

Wow c'est vraiment sympa ça ! Je suppose que ça vous à pris 5 minutes

Je vais quand même essayé avec les conseils que vous me donnez afin de réussir par la suite

En vous remerciant !

[jmarie3D]

il y a 3 minutes, Mtech57 a dit :

Je suppose que ça vous à pris 5 minutes

Ah non ! J'ai cogité pendant un bon moment! C'est pas si évident que ça en a l'air.

[Mtech57]

Disons que c'est plus facile de dessiner ça sur un bout de papier !

Je ne trouve pas votre fonction d'extrusion du cylindre sur le fichier, j'aimerai y modifier la côte pour la passer à 1mm

[jmarie3D]

il y a 14 minutes, Mtech57 a dit :

Je ne trouve pas votre fonction d'extrusion du cylindre

C'est normal, ce n'est pas une extrusion, c'est une fonction cylindre de Part.

[Mtech57]

Hm je suppose que si je modifie l'épaisseur du cylindre, je dois aussi modifier les branches ?

[jmarie3D]

Oui, il faut modifier les  esquisses au minimum. Je ne sais pas si le reste suivra et je n'ai pas le temps de regarder en ce moment.

[Mtech57]

Rien ne se passe lorsque je modifie l'épaisseur du cylindre

Si vous pouvez me donner quelques conseils lorsque vous aurez le temps

Merci

[jmarie3D]

Bon, j'ai regardé en vitesse : je pense que ce sera plus simple de repartir de zéro.

J'avais créé des faces a partir des contours des esquisses, mais quand on modifie les esquisses, les faces ne suivent pas. Donc impossible de modifier le modèle sans tout casser.

[Mtech57]

Si seulement c'était aussi simple !

Je vais essayer ça ce soir

[Kachidoki]

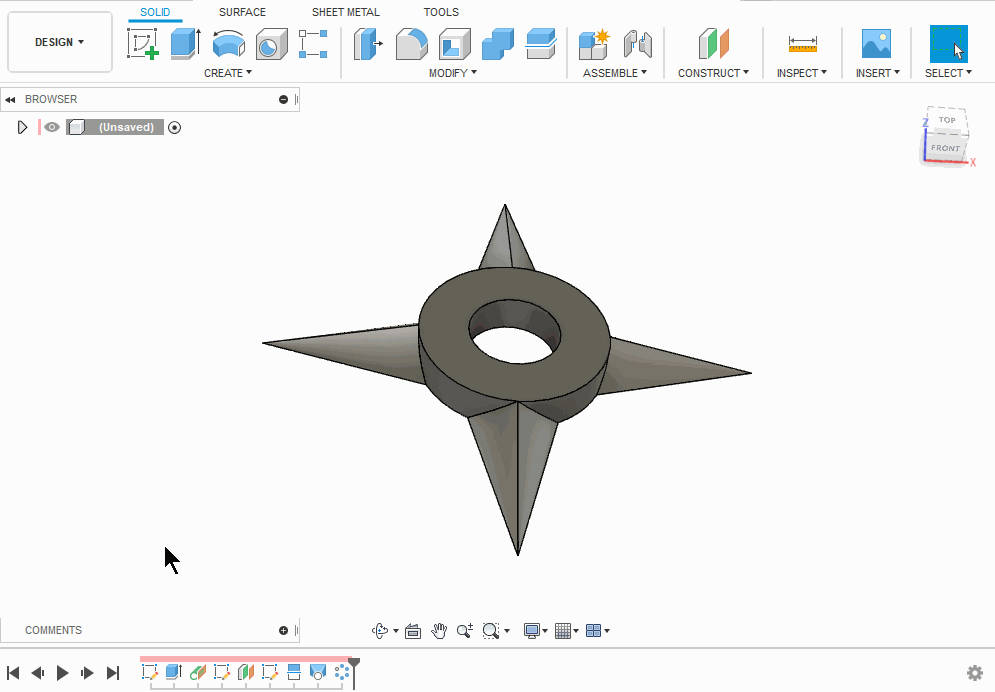

Simple comme ça ?

Inutile de dire que tout est lié et paramétrable : le nombre de branches, leur longueur, l'épaisseur, les diamètres intérieur et extérieur.

Je sais, je prêche pour Fusion 360.

[jmarie3D]

Tu as réussi, @Mtech57 ?

Ci-joint ma version etoile1mm.FCStd

[Mtech57]

Bonsoir @jmarie3D

Non je n'avais pas réussi. J'ai seulement baissé le cylindre à 1 mm d'épaisseur mais lorsqu'il fallait toucher aux branches, j'ai perdu tous mes moyens

Je ne suis plutôt habitué à Inventor, je vous avoue qu'avec ces logiciels comme FreeCad ou Fusion360 je suis complètement paumé !

Vous avez dû tout recommencer ou seulement modifié quelques paramètres ?

En tout cas je vous remercie grandement de donner de votre temps pour aider les autres. Je vais essayer de décortiquer votre fichier FreeCad pour le reproduire moi même.



@Kachidoki je vous remercie également pour votre tutoriel de 2 secondes, vous m'avez fait télécharger Fusion360

[Kachidoki]

il y a 31 minutes, Mtech57 a dit :

Je ne suis plutôt habitué à Inventor

Ça tombe bien, c'est le même éditeur que Fusion 360 (Autodesk). Donc tu ne devrais pas être trop dépaysé.

il y a 32 minutes, Mtech57 a dit :

je vous remercie également pour votre tutoriel de 2 secondes, vous m'avez fait télécharger Fusion360

Pas de vous entre nous, je suis déjà plus bien jeune (bon j'ai encore la moitié de l'âge de certains ici ), mais là ça pique.

[miserovitch]

Salut,

@Kachidoki, peux-tu expliquer comment tu as fait la capture d'images de Fusion?



Cdt

LC

[Kachidoki]

HS mais c'est pour répondre exhaustivement.

Hello @miserovitch, ben je fais plein de captures d'écran et je colle les images les unes derrière les autres dans un .gif... Nan j'déconne.

C'est presque ça mais c'est un petit soft bien sympa qui le fait pour moi "LICEcap". Généralement je cherche à réduire au maximum le poids du .gif afin d'éviter que les forumeurs ne se retrouvent avec une page qui charge en 10min parce que l'animation est trop lourde. Donc je réduis la fenêtre et je baisse le max FPS autant que possible. Pour l'exemple très court au dessus, on est (déjà) autour des 100Ko.

Concernant Fusion 360, je crois qu'il existe un outil spécialisé, quand on regarde les forum de chez autodesk, il y a une timeline en plus qui apparaît.

Le seul "truc" qui me manque peut-être, c'est un éditeur de gif. Parfois j'aimerai supprimer des séquences ou des blancs inutiles, qui alourdissent l'animation car à l'heure actuelle, je dois effectuer tout le tuto d'une traite et sans erreur. D'ailleurs à la base je voulais faire une animation de la construction complète de l'étoile (<2min), mais je ne vais pas assez vite avec la souris sans cliquer à côté.

[fran6p]

Il y a 8 heures, Kachidoki a dit :

Le seul "truc" qui me manque peut-être, c'est un éditeur de gif

J'utilise https://ezgif.com/ qui est très pratique (de nombreux outils sont disponibles dont l'optimiseur qui réduit drastiquement le poids d'un fichier).
