Alfawise U30 PRO: Récap, Liens et ressources (W.I.P.)

[Rickey]

Bonjour à tous,

Après bien des années de réflexion je me suis lancé, je viens de commander la Alfawise U30 Pro.

Pour l'occasion, je vous fais profiter de mes recherches et réflexions murement réfléchis.

J'ai trouvé quelque info pour le hack (dans le sens bidouillage) du firmware de l'écran

Votre participation est le bienvenue

1.) Présentation
2.) Le matériel
3.) Tests et reviews
4.) Logiciels et Firmwares
5.) Problèmes rencontré
6.) Pièces compatible
7.) Personnalisation de l'interface
8.) Modifications
9.) Accessoire à imprimer
10.) Accessoire utile
11.) Réglage pour filaments compatible
12.) Hack de Gcode
13.) Hack du Firmware de l'écran
14.) Divers



J'ai commandé la mienne le 08/11/2019, je ne l'ai pas encore reçu mais je me suis renseigné un maximum dessus.

en cours de rédactions...

Modifié (le) Novembre 14, 2019 par Rickey

[Rickey]

1) Présentation:

Pour commencer, il existe un topic général concernant la U30 Pro.

Présentation par Gearbest, contrairement à ce qu'ils disent, elle n'est pas volée!!!

Citation

Voici la Alfawise U30 Pro, une imprimante 3D de bricolage entièrement volée à monter sois-même évoluée (NDLR: évolutive?). L'imprimante dont rêvent la plupart des makers, qui utilise le micrologiciel open source Marlin pour une liberté maximale et un contrôle absolu. Vous pouvez travailler sereinement ou bien dormir profondément lorsque vous êtes fatigué aux côtés de l'Alfawise U30 Pro [...], car elle est silencieuse. En outre, l'utilisation de l'Alfawise U30 Pro est sans traquas. Continuez l'impression arrêtée et terminez à 100% à tout moment, malgré le manque de filament ou les coupures de courant. Le fonctionnement sur l'écran tactile couleur de 4,3 pouces est plus fluide, plus intuitif, offrant un accès instantané aux paramètres et un contrôle rapide à la manière d'un smartphone. Que demander d'autre? Une Expertise et idées brillantes? Vous êtes destiné à être plus professionnel!

Caractéristiques principales:
● L’apparence adopte la correspondance de couleurs rouge métallisé et noire classique.
● Alimentation à découpage intégrée, améliore la sécurité.
● Conception de l'interface utilisateur conviviale, le fonctionnement est plus simple et pratique.
● Écrou très gros, plus facile à mettre à niveau.
● Pilote de moteur pas à pas TMC2208 Plug-and-play, également pour un fonctionnement en douceur et une impression précise
● La protection contre la rupture de filament et la protection contre les coupures de courant garantissent une impression réussie
● Écran tactile de 4,3 pouces, plus de 53% supérieur à celui de la U30, avec une interface utilisateur optimisée, offrant un accès instantané aux paramètres et un contrôle plus aisé du processus d'impression
● Chauffage efficace et température uniforme fournis par le lit chauffant très puissant avec substrat en aluminium, plate-forme en verre et autocollant PC pour une excellente adhérence et une base lisse des impressions
● Le dernier micrologiciel open source Marlin pour un contrôle total de l’imprimante 3D, liberté des fabricants, par exemple. installation du module de mise à niveau automatique
[...]
Conseil: la récupération en cas de panne de courant fonctionne bien lorsque vous imprimez plus de 0,5 mm de hauteur. Si la hauteur est inférieure à 0,5 mm, il est recommandé d'imprimer à nouveau.

Rappel:
● Veuillez regarder attentivement la vidéo publiée ci-dessus avant d'assembler ou d'utiliser l'imprimante 3D.
● Utilisez toujours la tension alternative adaptée à votre région.
● Ne placez pas l'imprimante 3D à proximité de matériaux inflammables / combustibles ou de sources de chaleur.
● Utilisez l'imprimante 3D uniquement dans des zones correctement ventilées. Maintenez une distance de sécurité avec l'imprimante.


Remarque:
● L'écran tactile open source U30 Pro et le microprogramme de la carte mère ont été téléchargés sur la plate-forme GitHub [...]
● L’écran tactile open source U30 Pro et le micrologiciel de la carte mère sont disponible sur la plate-forme Dropbox



Descriptif Technique


Citation

Spécifications:

Marque: Alfawise
Type: DIY
Matériel (cadres): Extrusion d'aluminium
Matériel Plate-forme: Base d'Aluminium
Zone de Gravure: non
Précision de Gravure: non
Nombre de Buse: Unique
Diamètre de Buse: 0,4mm
Température de buse: Température ambiante à 250 degrés
Taille d'impression: 220x220x250 mm
Épaisseur de Couche: 0,1-0,4mm
Impression par Carte Mémoire Hors-ligne: Carte TF
Écran LCD: Oui
Vitesse D'impression: 120mm/s recommandé 30-70mm/s
Température du Plateau chauffant: Température ambiante à 100 degrés
Matériaux supporté: ABS,PLA
Diamètre de Matériau: 1,75mm
Langues: Anglais
Format de fichier: G-code,OBJ,STL
Fonction de modèle soutenu: Oui
Précision de positionnement des axes XY: 0.0125mm
Précision de positionnement de l''axe Z: 0,0025mm
Tension: 24V
Tension de fonctionnement: 24V, Remarques: la résolution des pixels LCD est: 480 * 272
Logiciels Hôte: Cura,Repetier-Hôte
Type de conditionnement: non assemblé
Taille de Papier supporté: non
OS Supporté: Windows, Linux, MAC
Durée de vie du laser: non
Longueur d'onde Laser  (en nm): non
Plage de tension: 110-240V
Courant (en mA): 15000mA
Type de Connecteur: USB
Certification: CE,FCC,RoHs

Poids et Dimensions:

Poids du produit: 9,1000 kg
Taille de produit(L x W x H): 42,50 x 40,20 x 50,50 cm
Taille d'emballage (L x W x H): 46,70 x 41,20 x 18,70 cm

Contenu du colis:

• 1 x Moteur
• 1 x support de bobine
• 1 x Attache de Câble
• 1 x Filament
• 1 x Sac de Clé Allen
• 1 x Carte SD (avec Lecteur de Carte)
• 1 x Clé plate à Haut de Gamme
• 1 x Cordon d'Alimentation
• 1 x Paquet de Vis M5 * 6
• 1 x Paquet de Ressort pour les vis de nivellement
• 1 x Paquet de Vis M5 * 20
• 1 x Paquet de Vis M4 * 16
• ? x colliers plastique type Serflex
• 1 x Écran
• 1 x Commutateur de Limite d'Axe Z
• 1 x Courroie
• 1 x Roue Motrice d'Arbre X
• 1 x Tige fileté d'Axe
• 1 x Support
• 1 x Lit Chauffant
• 1 x Vis
• 1 x Moteur à Axe Z
• 3 x profilé en Aluminium 2020
• 1 x structure de Base de la Machine
• 1 x 5M de PLA
• 1 x Notice





Liens:

Gearbest français

Gearbest Anglais

Modifié (le) Novembre 14, 2019 par Rickey

[Rickey]

2.) Le matériel passé à la loupe

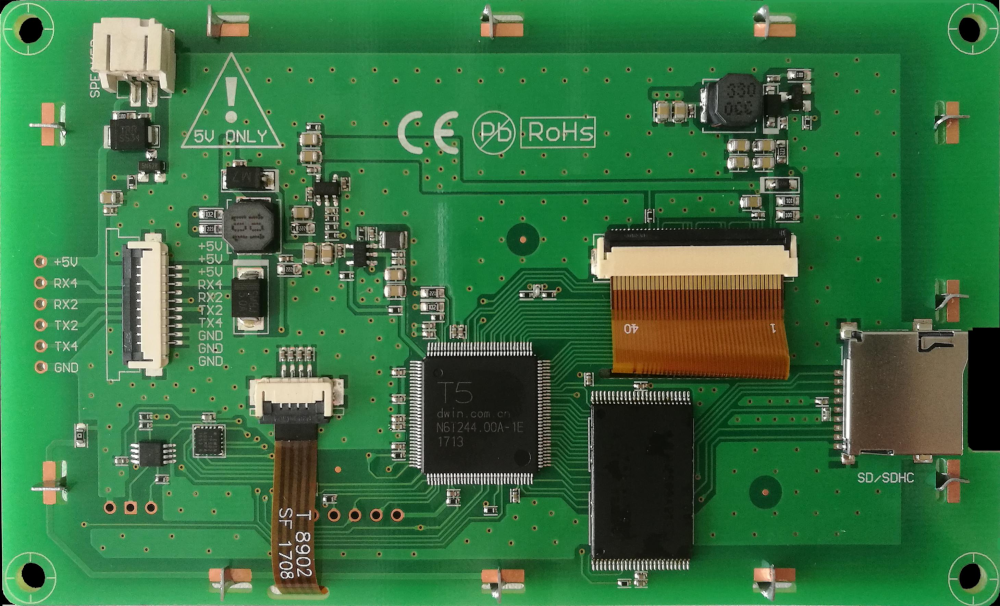

L'écran tactile résistif est un DMT48270C043_06WT issue de la série DMT48270C043_06W

Il est également utilisé sur les Creality3D CR-10S

coté technique:


Révélation

Marque	DWIN
Séries	DMT48270C043_06W
Modèle	DMT48270C043_06WT
Technologie de l’écran	TFT-LCD
Type de l'écran	TN TFT-LCD
Taille de l'écran	2.8" x 4.3" (8,20 x 5,60 x 0,70 cm)
Résolution	480×272
Luminosité	300 cd/m²
Couleurs	65536 couleurs en 16bits (5R6G5B)
Type de rétroéclairage	LED (Blanche)
Technologie Tactile	Résistif analogique 4 fils; 1 point
Tension de fonctionnement	5V continu
Tension recommandé	5V 1A
Mémoire	NOR(?) Toshiba? 128Mo
RAM	120Ko
Extension mémoire	oui: Micro SD/TF
Systeme de fichier supporté	FAT32
Connecteur supplémentaire	2Pin_2.0mm pour le Haut-parleur
Température de fonctionnement	-20 ~ 70 °C
Température de stockage	-30 ~ 85 °C

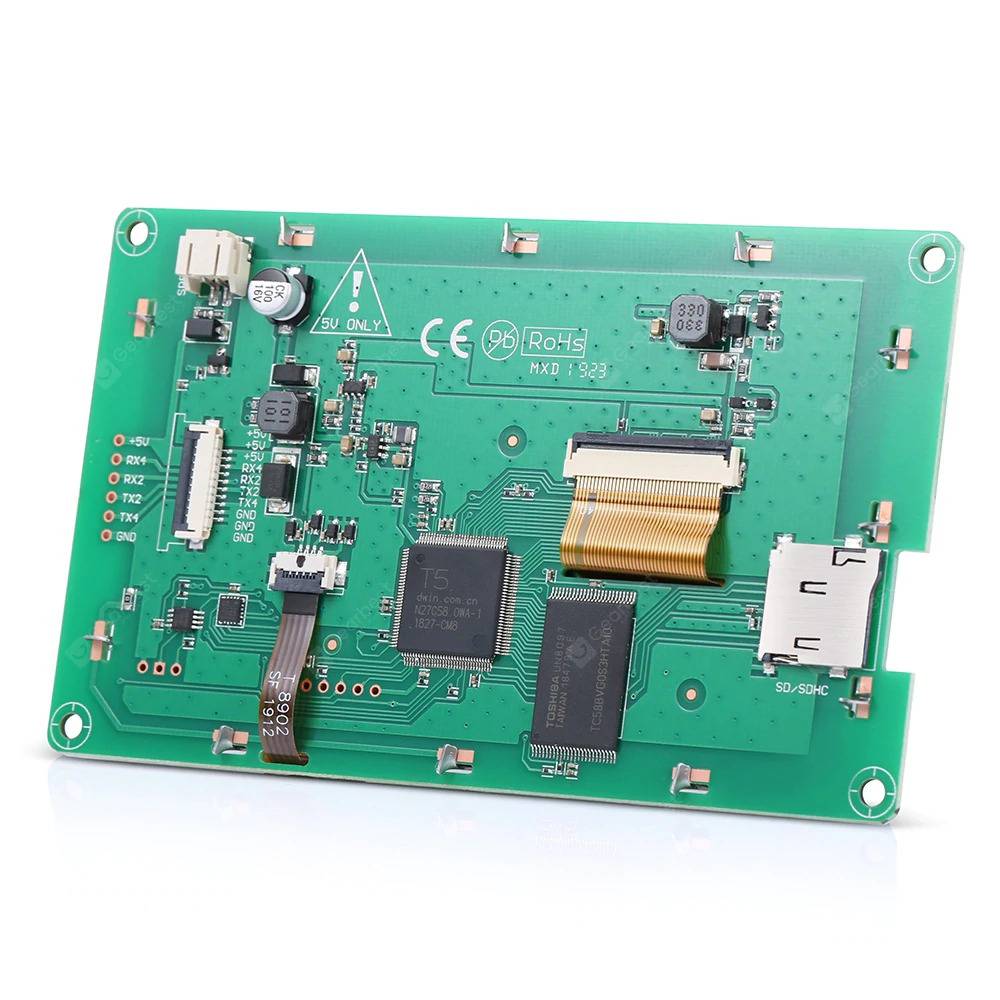

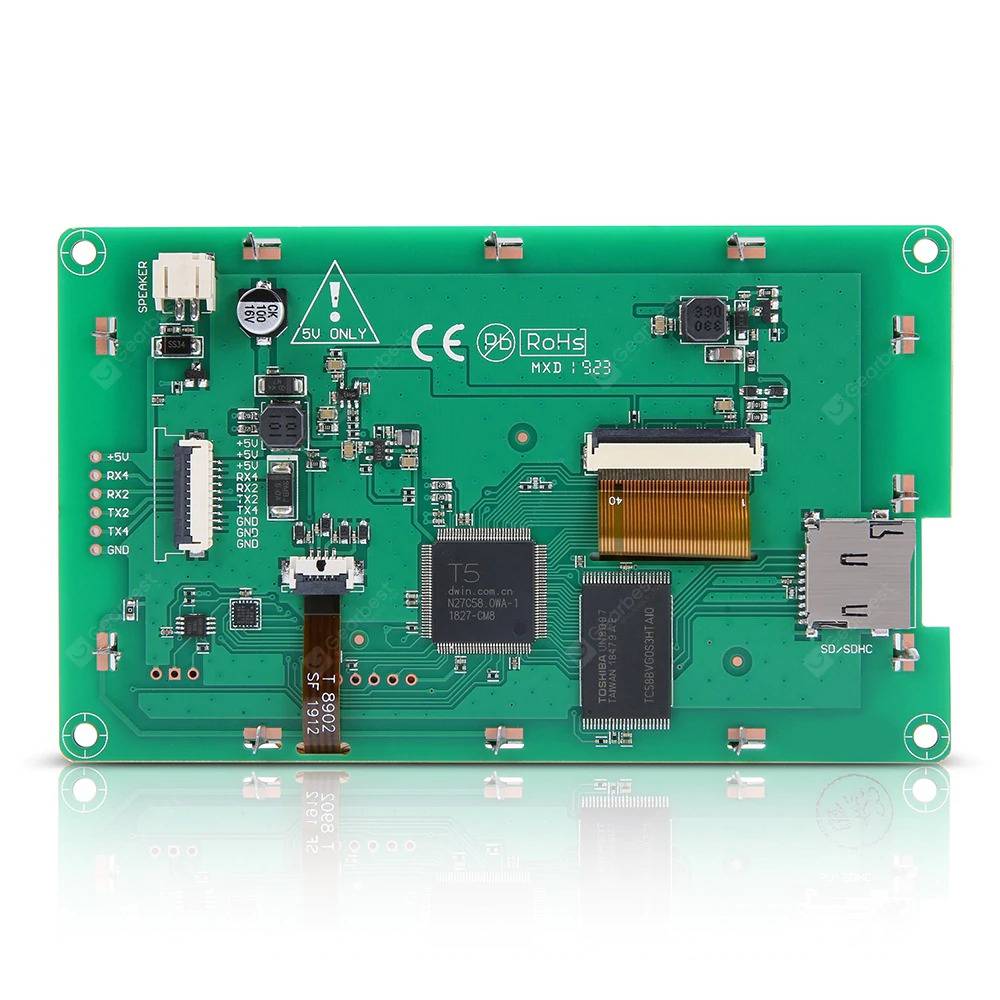

Gallerie Ecran:

Révélation















Du coté processeur c'est un T5UID1 de chez DWIN et il nous réserve quelque surprise apparemment:

Selon le site du constructeur ce contrôleur processeur est capable de gérer une connexion wifi, nous y reviendrons.

Révélation

Fabricant	DWIN
Nom du Processeur	T5UID1
Série	T5
Plateforme logiciel	DGUS II
Nombre de cœurs	2
Fréquence	250MH
Taille Mémoire	128Mo
Allocations images	64Mo soit 250 images de 480*272
Images supportées	JPEG; BMP
Allocation Polices	64Mo dont 32Mo pour les fichiers audio
Fichiers audio supporté	.WAV 32KHz 16bits de 2.048s (256 max)
Allocation données utilisateur	320Ko en NOR
Allocation des variables	128Ko



Il est disponible sur Gearbest; AliExpress et Bangood.

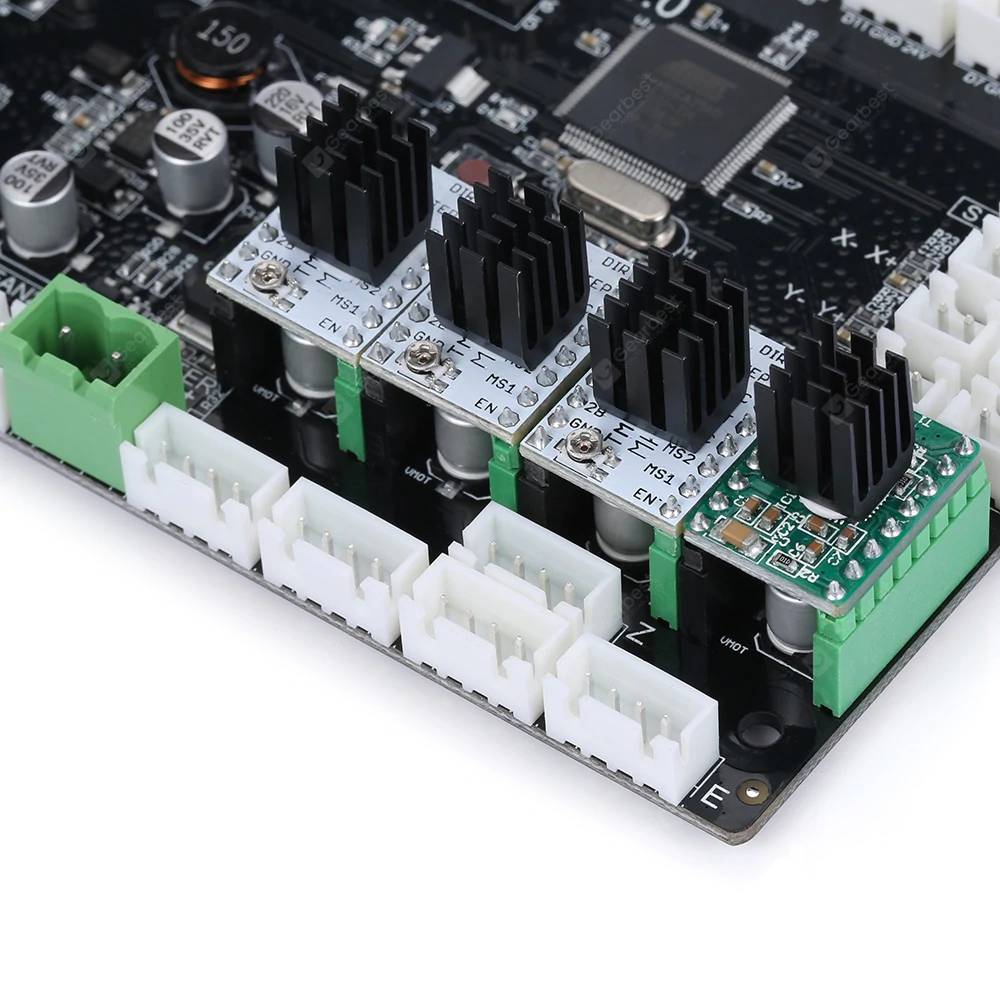

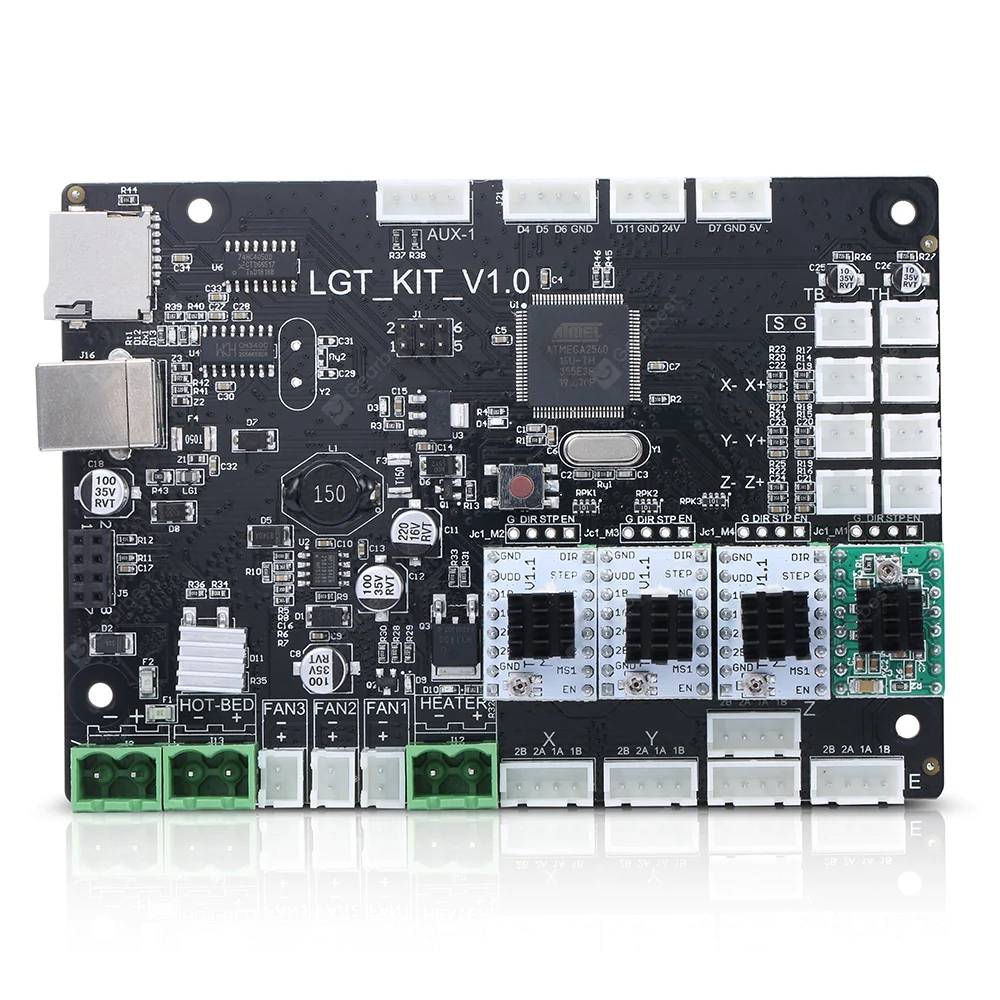

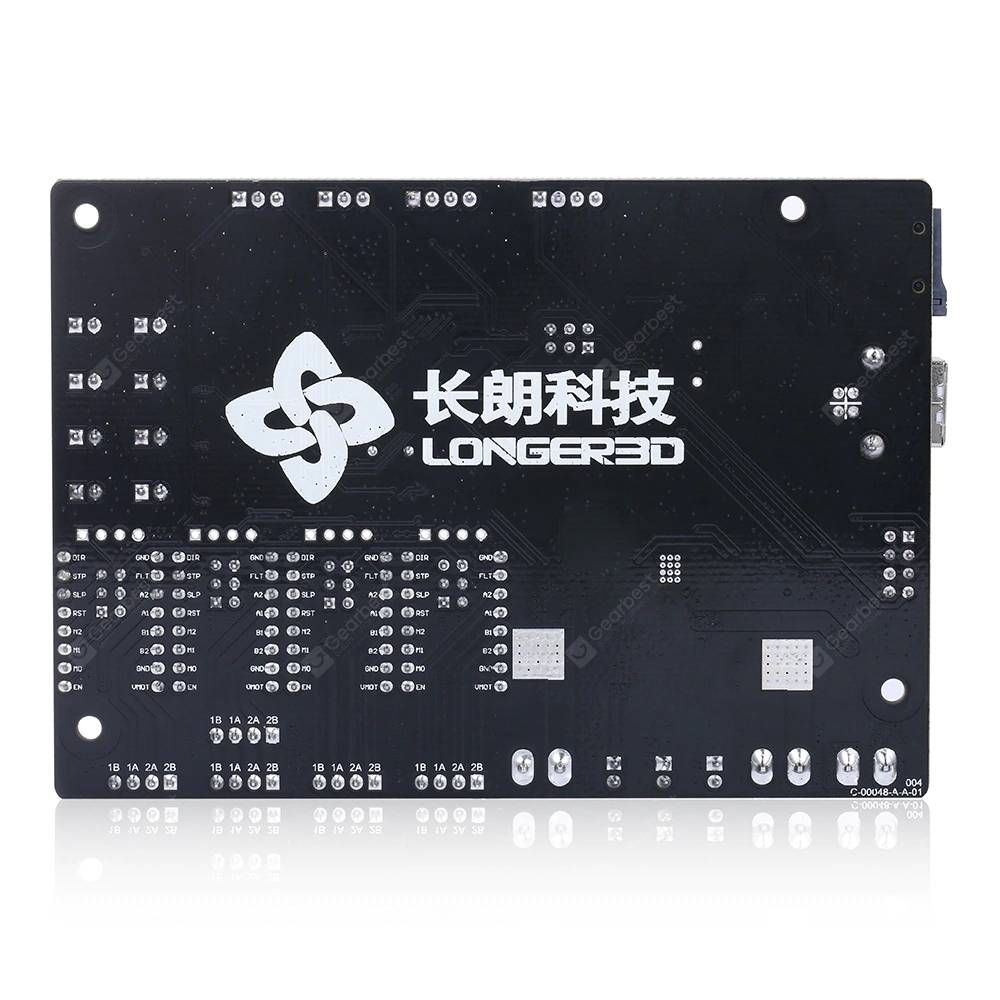

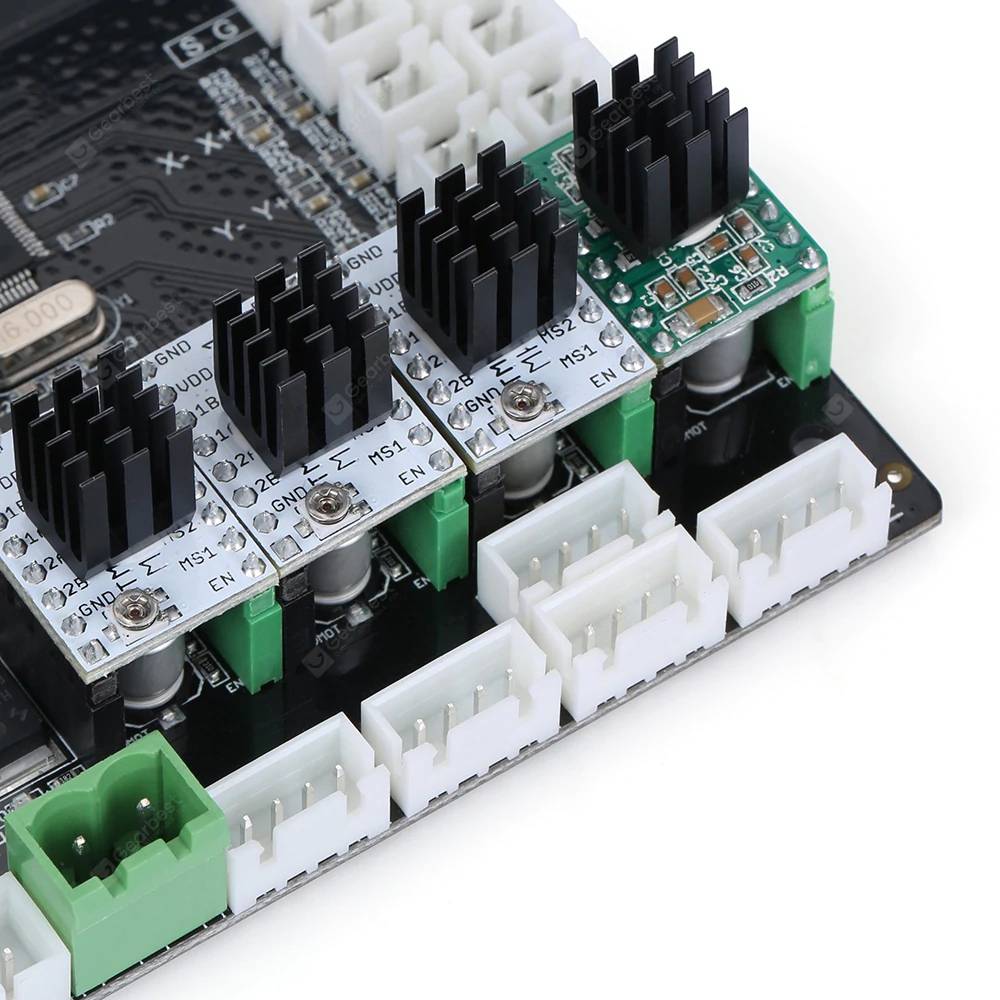

Concernant la Carte Mère, pas grand chose à dire si ce n'est qu'elle est équipée d'un ATMega2560 de chez ATMEL et des drivers TMC2208.
Gallerie CM:

Révélation











On peut l'acheter sur Gearbest.


Les moteurs sont des 42BYGH40H-2-19D que l'on peut retrouvé sur les U20 notament.


Les poulies sont des roulements ZZ-529, ont peut les commander à l'unité ou par lot de 6



Modifié (le) Novembre 14, 2019 par Rickey

[Rickey]

3.) Tests et reviews

tests et reviews:

La playlist complète des liens ci-dessous



Tommy Desrochers
Test imprimante 3D: Alfawise U30 Pro (moteurs silencieux ?)
Sous le capot de la Alfawise U30 Pro!
(depuis le topic généraliste)

Le Labo d'Heliox
ALFAWISE U30 PRO, MIEUX QUE L'ALFAWISE U30 et L'ENDER 3?

NeoProd FX:

Alfawise U30 Pro Partie 1 : présentation et montage
Alfawise U30 Pro Partie 2 : Conclusion

AeroGeek : FPV - test - unboxing - impression 3D
Alfawise U30 pro test FRANCAIS

Jesuiscurieux
Alfawise U30 Pro : un vrai coup de coeur (Ci3D #5)

Lucas' Try
Alfawise U30 Pro - Déballage & montage // Unboxing

ASBL MODDED

Alfawise u30 Pro, Unboxing, Montage, Réglage, Test et Avis.

Modifié (le) Novembre 14, 2019 par Rickey

[Rickey]

4.) Logiciels et Firmwares

Logiciels:

Topic Firmware
Pour compenser les irrégularités du plateau


Firmware ecran

https://github.com/LONGER3D/Alfawise_U30_Pro_Screen_FW

Firmware Carte mére
https://github.com/LONGER3D/Marlin1.1.9_LGT0.3.x_Alfawise_Ux0Pro

Dropbox


Marlin Firmware
http://marlinfw.org/meta/download/
https://github.com/MarlinFirmware/Marlin

Dwin Dgus tools

version DGUS_V7595

Octoprint


cura


Fusion360 Gratuit


Modifié (le) Novembre 14, 2019 par Rickey

[Rickey]

Reservé, en cours de rédactions. 5

Problèmes rencontré et soltions



https://www.youtube.com/playlist?list=PLBN2o1ps0XaQtDr0yPB9lRGSMG-b_xVyY

Inversion des Axes XYZ

Nicolas Legrandguide:
https://youtu.be/qHYAeFH5Lt8 Problème sur réglage de imprimante 3d alfawise u30 pro
https://youtu.be/IGZfi1K76HM Alfawise u30 pro problème de réglage 2e vidéo
https://youtu.be/We2a46Zbv9c Alfawise u30 pro, problème résolu (merci a vous)

https://www.lesimprimantes3d.fr/forum/topic/25579-probleme-alfawise-u30-pro-reste-bloquer/

Extrudeur qui fonctionne à l'envers
https://www.lesimprimantes3d.fr/forum/topic/25408-résolu-u30-pro-extrudeur-inversé/

Extrudeur qui retire le filament en debut de printer
https://www.lesimprimantes3d.fr/forum/topic/24950-u30-pro-extruer-qui-retire-le-filament-en-debut-de-print/

Problemes d'aderence

https://www.lesimprimantes3d.fr/forum/topic/24640-problème-acrochage-suport-sur-bed/?do=findComment&comment=298087

Modifié (le) Novembre 13, 2019 par Rickey

[Rickey]

Reservé, en cours de rédactions. 6

[Rickey]

Reservé, en cours de rédactions. 7

[Rickey]

Reservé, en cours de rédactions. 8



Modifications:

Playlist complète



Modification Ventilateurs
Roland Med.

Make your Alfawise U30 Pro 3D Printer Fans Super Troper Quiet ($ave Money $olution)
The best cheap or free Alfawise U30 Pro upgrades - re-modding my newest 3D printer



Lui, c'est un grand malade, je ne suis pas germanophone mais c'est impressionnant de voir tout ce qu'il a fait sur sa U30 Pro!

Matthias Schwaighofer-ART
Pimp my 3D Printer (german) Alfawise u30 Pro Totalumbau  ( Pimp my 3D Printer Conversion totale d'Alawawise u30 Pro)



B. Patrick Charles
U30 PRO - TL SMOOTHER  - STEPPER EN ACIER ET EN CAOUTCHOUC - RADIATEURS POUR MOTEURS ET STEPPERS.

ALFAWISE U30 SUPER PRO.



Egalistel
Installation d'un BLTouch sur une imprimante 3D Alfawise  /!\ U30 SEULEMENT /!\

Modifié (le) Novembre 13, 2019 par Rickey

[Rickey]

9.) Accessoire à imprimer

Modifié (le) Novembre 14, 2019 par Rickey

[Rickey]

10.) Accessoire utile



spatule buildtak bt 30185

Modifié (le) Novembre 14, 2019 par Rickey

[Rickey]

Reservé, en cours de rédactions. 11

[Rickey]

Reservé, en cours de rédactions. 12

[Rickey]

Reservé, en cours de rédactions. 13

Hack du firmware de l'écran

Modifié (le) Novembre 13, 2019 par Rickey

[Rickey]

Reservé, en cours de rédactions. 1 4

Divers

[AngeliusCXI]

Bonjour,

Merci pour toutes ces infos, hâte de lire la suite.

[SckyzO]

@Rickey : Tu as besoin d'aide pour compléter ?

[PLFmoto]

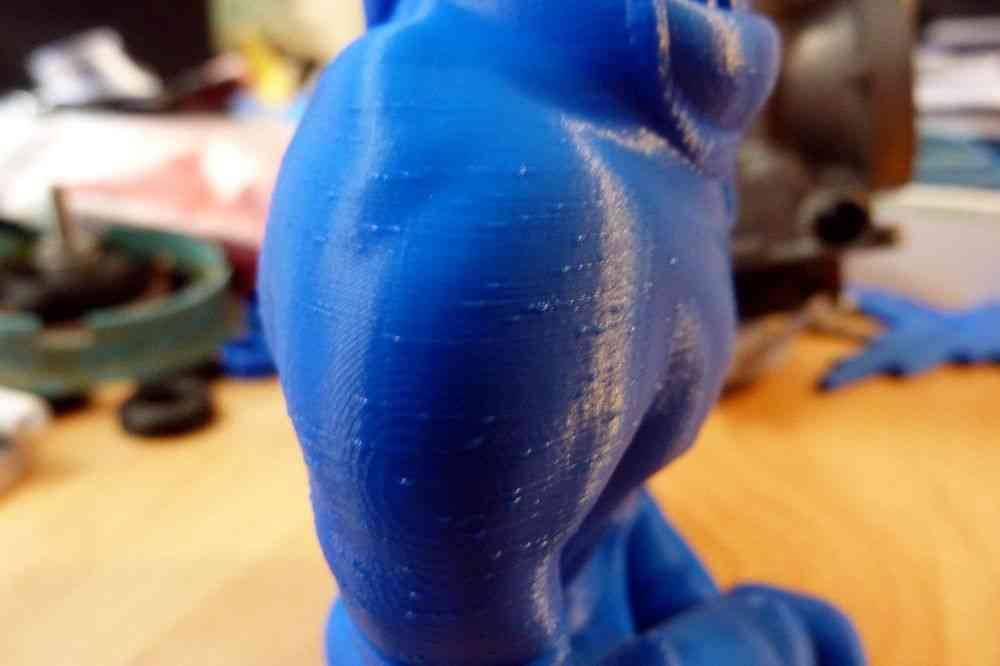

Salut, tu peux rajouter un soucis avec sa solution sur ces machines, la formation de défauts (boutons, bouloches et autres tris parasites) qui sont le fait d'un mauvais calibrage des driver moteur.

[Dks21]

il y a 36 minutes, PLFmoto a dit :

Salut, tu peux rajouter un soucis avec sa solution sur ces machines, la formation de défauts (boutons, bouloches et autres tris parasites) qui sont le fait d'un mauvais calibrage des driver moteur.

Ah?! Et du coup, peux tu donner le détail de la manip pour corriger?

[PLFmoto]

J'ai suivi le tuto :



[Bertrand Tuffery]

Bonjour à tous.

Merci pour les éléments. Je suis desepéré car je n'arrive pas à passer mon imprimante en Marlin 2.x. J'ai les éléments pour le U20/U30 mais rien sur la U30 pro. Si vous avez des idées je suis preneur

Merci
