Modèle Discovery 200 Solidworks

[asphyth]

Bonjour à tous les dagomiens !

Je n'ai toujours pas reçu mon cadeau mais je bout sur place ! L'impatience est en moi !



Pour patienter j'ai récupérer les fichiers .step fourni par Dagoma pour reconstruire la bête sous Solidworks (v2010). Il doit surement y avoir des erreurs de montage, chose que je ne peut malheureusement pas vérifier vu que je n'ai pas la machine, mais le modèle est plutôt cohérent. Dans les fichiers step fournis par Dagoma, on peut remarquer que les antiwoble ne sont pas les même que ceux fournis dans le kit pré imprimé.

Le barre M8, tiges filetées, moteurs et parties électronique sont des créations de ma part, suivant les cotations présentes sur le net.

Si l'assemblage intéresse des gens, je le partagerai volontier.

Je m’attelle actuellement à la création de pièces secondaires telle que la buse, le ventilo, etc.



[gisclace]

Et bien bravo pour ton travail !!!

Pour ma part je veux bien le fichier ;-)

[Le Kampaniard]

Excellent super boulot

Envoyé de mon Huawei Mate 7 via Tapatalk.

[asphyth]

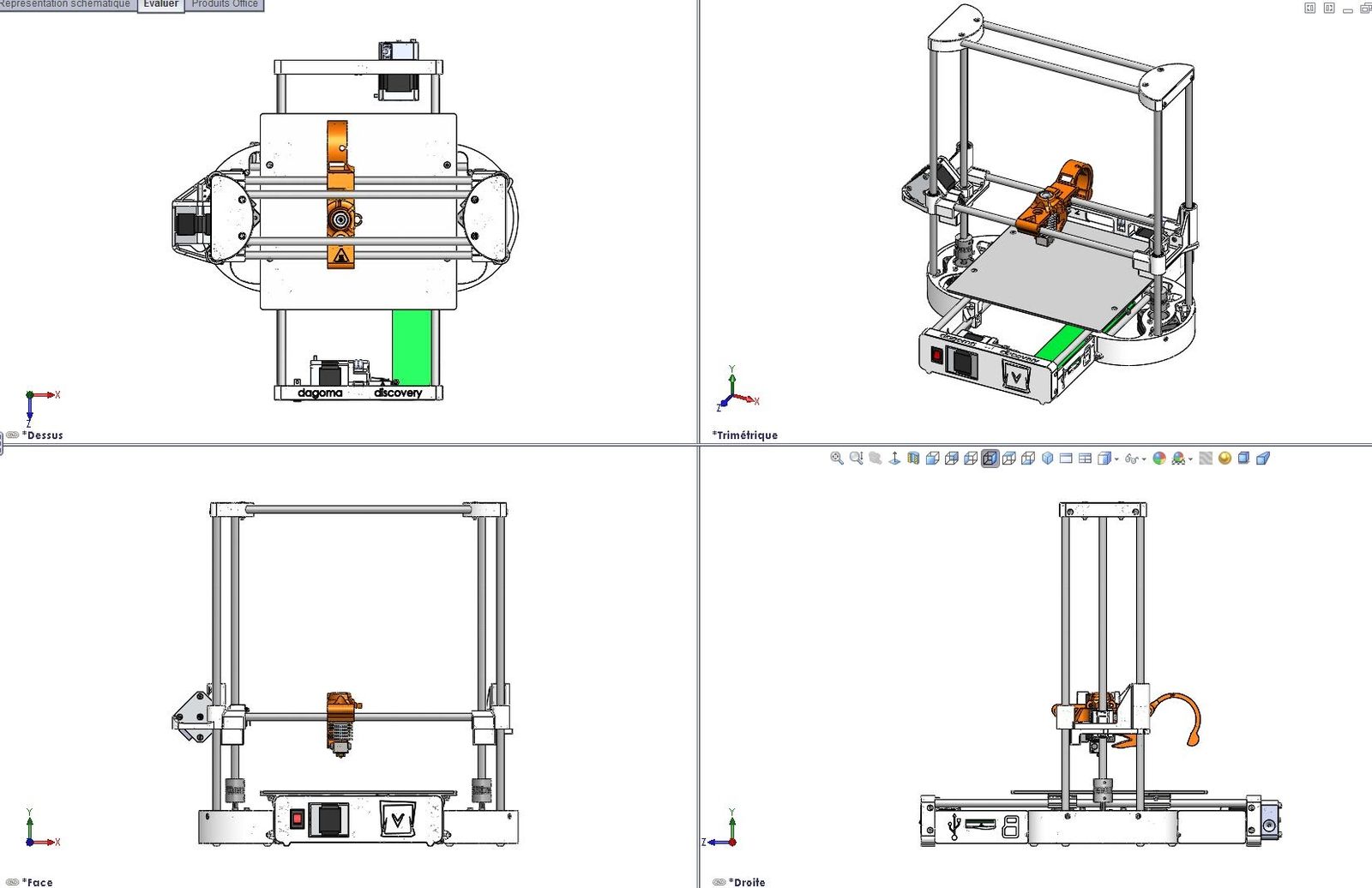

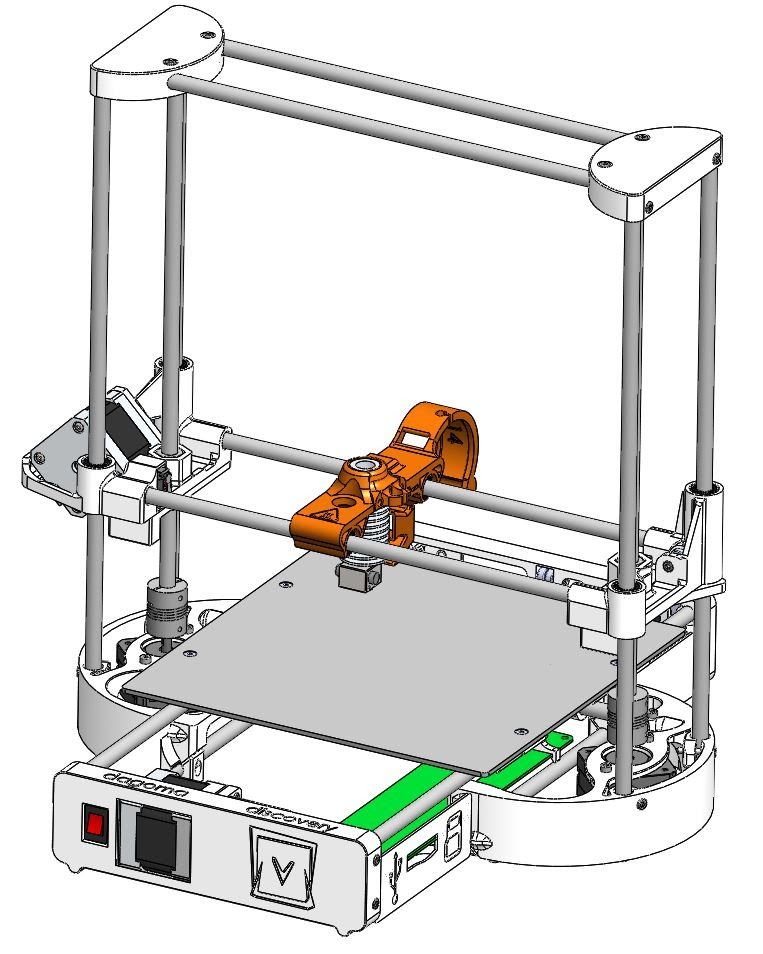

Voila ! Ma v1.0 sous solidworks, le fichier fait 56Mo, attention aux petites co.

Si vous souhaitez imprimer des pièces d'origine, je vous conseil, d'imprimer directement via les fichier .STL fournis dans mon upload, ce sont ceux de Dagoma. Je vous déconseille de reimprimer vos pièces si vous n'y avez pas apporter de modification depuis les fichiers .SLDPRT ceux si ayant été construit via les fichier .STEP, il se peut que des erreur de construction ai été faite, et ces derniers peuvent être creux !

Pour ce qui est du reste faites vous plaisir

http://www.sendbox.fr/652fb404ff7d0f93/Discovery_200_STL_15-09-2015.rar

Modifié (le) Mars 17, 2016 par asphyth
edit

[asphyth]

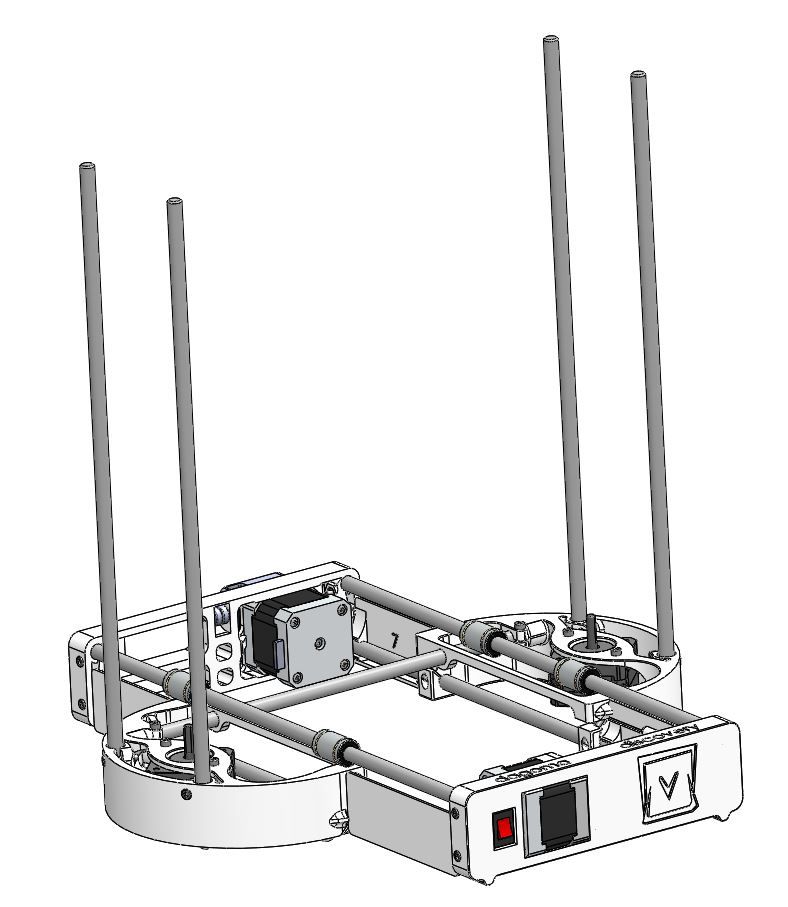

Une v1.1 va arriver sous peu, je me suis rendu compte que les pieces 19 et 20 (antiwoble) sont inversée (gauche/droite), j'ai aussi trouvé les nouveaux antiwoble je les ajouterais

Modifié (le) Mars 17, 2016 par asphyth

[gisclace]

Merci @asphyth ;-)

[LeBress]

Merci @asphyth pour ton travail et surtout pour le partage.

[snoppy]

merci asphyth !!!

[make]

Super asphyth !!

[Edge540]

Merci pour ce travail et pour le paratage asphyth :-)



[egman]

Super boulot....

Pour ceux que çà intéresse j'apporte ma modeste contribution en ayant fait sous Solidworks un guide fil sur le haut de l'imprimante et ai repris la cloison latérale au niveau de la micro SD

A+ sur le forum

Guide fil haut.SLDPRT

cache cote avant melzi-02.SLDPRT

[sebseb2802]

J'ai aussi commencé la modélisation de la disco mais il me reste encore du taf.

Je pense bientot la commander et ça me donne une bonne idée du montage réel.

Pour y apporter des améliorations par la suite ça sera top!



[asphyth]

A la demande de @LaGouaille en pv voici un modèle de l'assemblage en .STEP

http://www.sendbox.fr/60cd15f8f1680623/Discovery_200.STEP

[LaGouaille]

Merci beaucoup !



[sebseb2802]

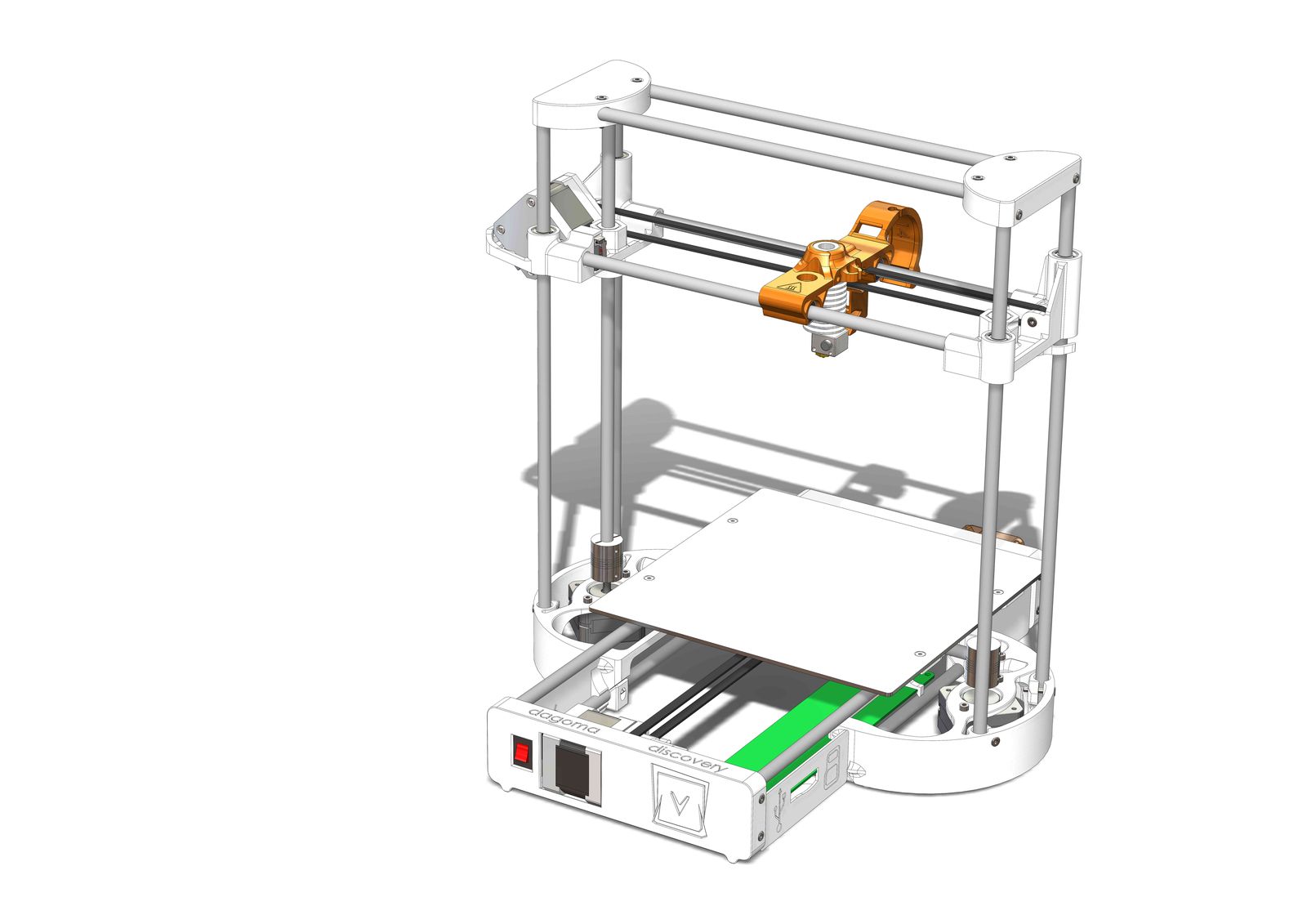

Voila pour moi, je cherche encore le ventilo et ça devrait etre complet.

Je mettrai le STEP quand j'aurai terminé



[sebseb2802]

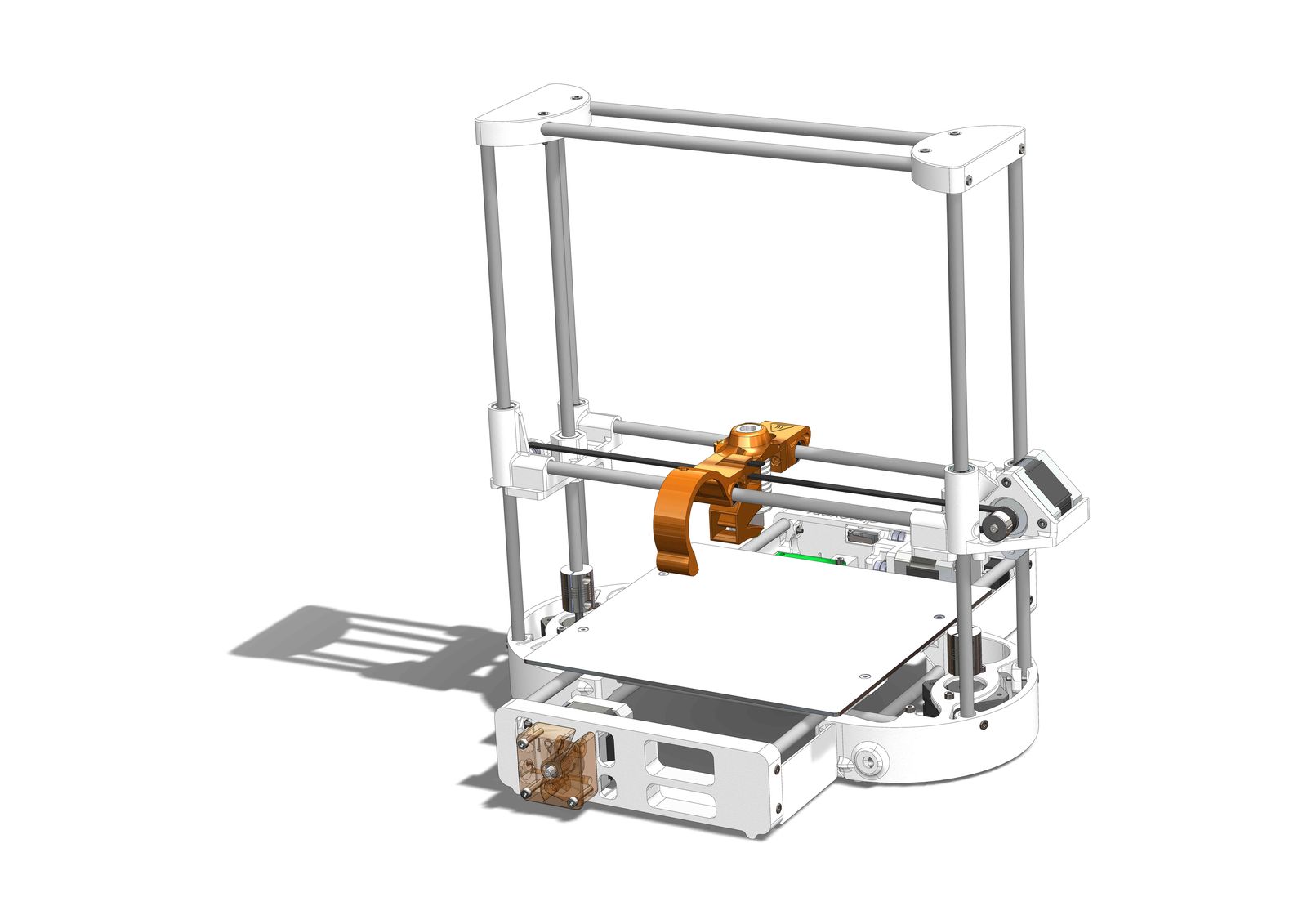

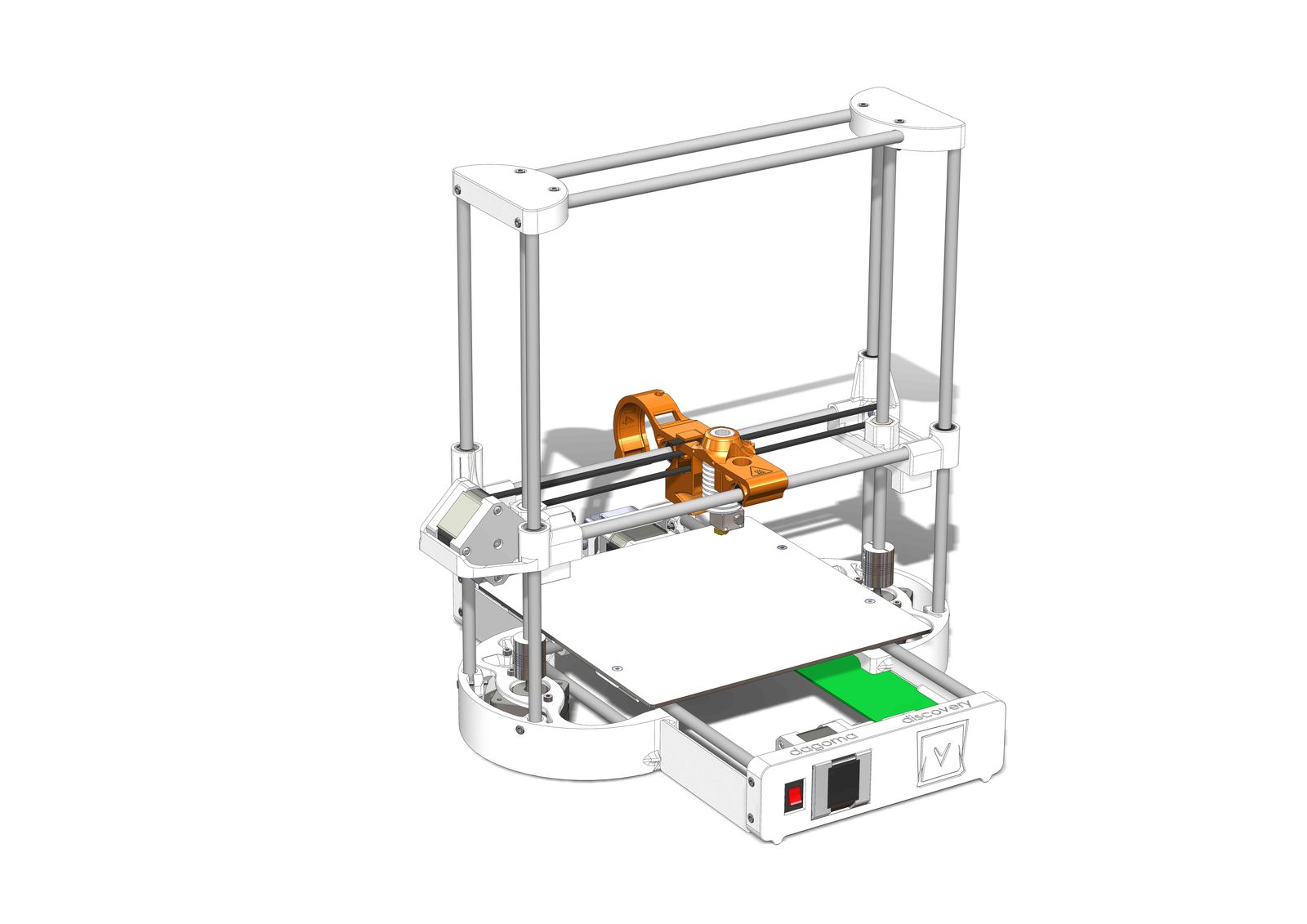

Avancée du jour courroie de la tête d'impression et poulie extrudeur et moteurs

Pas évident d'avancer au taf entre midi et 2!

Modifié (le) Avril 1, 2016 par sebseb2802

[xyz]

je n'arrive pas a ouvrir ce type de fichier avec FREECAD.

Modifié (le) Avril 1, 2016 par xyz

[nemesis]

Il y a 18 heures, xyz a dit :

je n'arrive pas a ouvrir ce type de fichier avec FREECAD.

Salut,

Perso j'ai ouvert le STEP sans souci (Freecad 0.16 - 6669 (git) sous OSX)

pour la version solidworks, tu ne pourras pas.

Modifié (le) Avril 2, 2016 par nemesis

[asphyth]

Il y a 20 heures, sebseb2802 a dit :

Avancée du jour courroie de la tête d'impression et poulie extrudeur et moteurs

Pas évident d'avancer au taf entre midi et 2!

Super real ! Sous solidworks ? A partir de mon montage ? Si non pourrait tu partager ton travail ?

[sebseb2802]

Oui Solidworks aussi.

Je l'ai montée en partant des STEP Dagoma et en suivant la notice mais j'ai jeté un coup d'oeil a ton assemblage quand même.

J'essaye de récupérer un max de pièce mais je cale sur le ventilo.

Je mettrai un lien début de semaine pro avec assemblage solidworks + STEP comme ça tout le monde pourra en profiter.

[asphyth]

Super !

[6ko]

Bon travail.

Merci pour les fichiers. Je reçois la mienne dans une semaine et ca me permet de mieux voir le montage par rapport aux photos du tuto officiel.

[sebseb2802]

Et voila les fichier Solidworks et STEP

Lien dropbox j'espère que ça va fonctionner je n'ai pas l'habitude de l'utiliser.

https://www.dropbox.com/s/qa8ri6fux2p4d0x/Discovery%20200.zip?dl=0







[Doc Sly]

superbe, merci.

[sebseb2802]

Bonjour!

Est ce que quelqu'un pourrait me donner l'entraxe des perçage sur le plateau pour visser les fixation plateau justement.

J'ai mis une cote au pif et j'aimerai bien avoir la cote juste.

Merci d'avance
