  1. Avec une feuille de papier entre la buse et le plateau. environ 0,08 mm
  2. Enfin de compte effectivement les jupes ne sont pas belles.

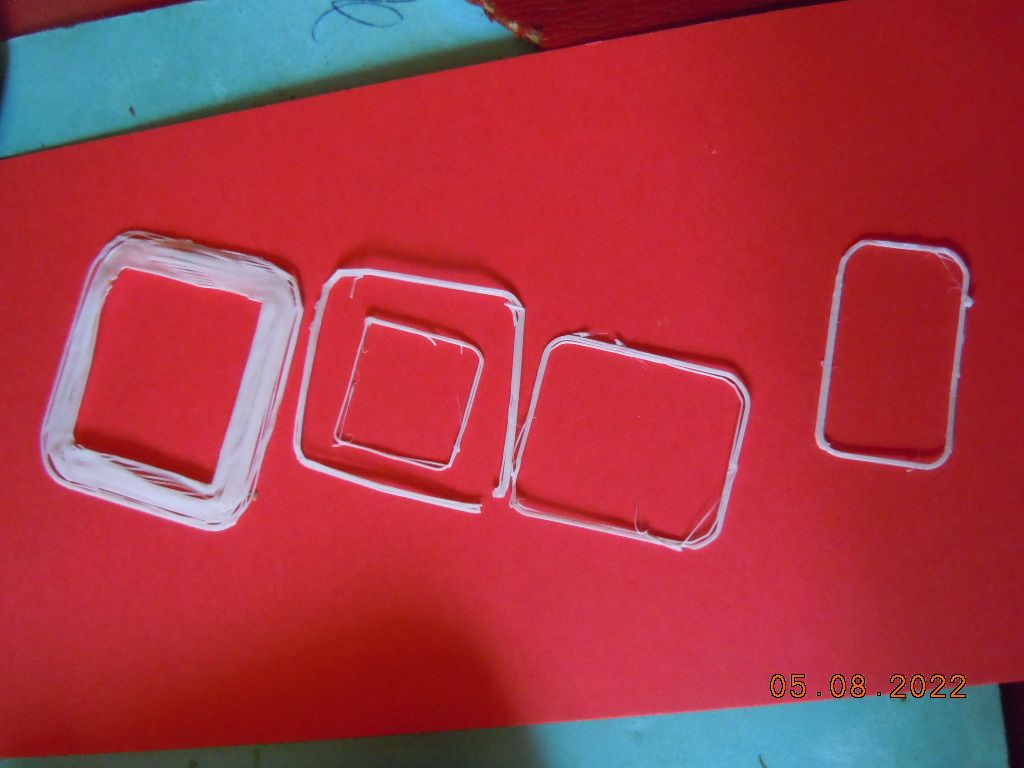

  3. La jupe est parfaite, les coupleurs sont bien serrés sinon les pièces paraissent parfaites, effectivement la vitesse de 150 mm/s me semble aussi rapide et je j'ai pas l'impression que cela se déplace à cette vitesse. Je pense qu'il faudrait que je supprime la séquence de cette première couche qui en plus rajoute de l'épaisseur.
  4. je te joins le fichier qui doit correspondre à la photo, je vais vérifier la hauteur de la buse au départ sur le plateau. porte.gcode
  5. C'est une première couche comme un radeau pourtant que je ne mets pas qui fait environ 0,1 mm
  6. J'utilise une Prusia A8 avec CURA pour du PLA , je ne mets aucun radeau mais j'ai toujours une première couche de mauvaise qualité que je ne peux pas séparer de la pièce, est il possible de supprimer cette couche? Merci d'avance pour les réponses.
  7. mets du "DIMAFIX" en bombe , cela fonctionne très bien

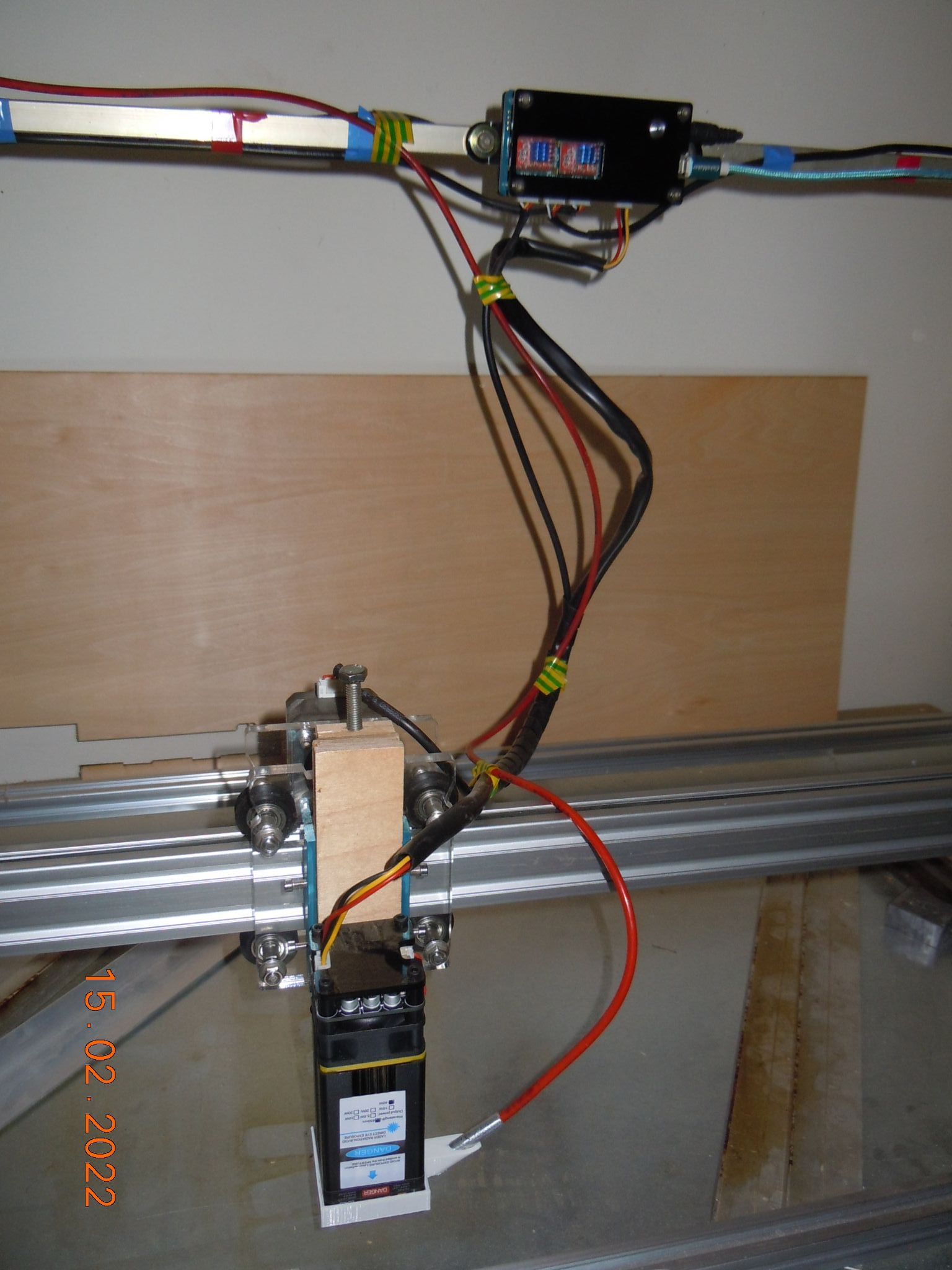

  8. Ça y est, le nouveau laser est monté et cela fonctionne, j'ai pu couper du ctp de 5mm, je n'ai pas essayé encore du 8mm pour lequel il est vendu, c'est vraiment génial déjà avec le 40 w je faisait du super bouleau mais je me limitait au ctp 2 mm . Merci à tous pour les conseils .
  9. Merci, pour ta réponse Patrick76, j'ai bien compris.
  10. Merci de ta réponse, moi aussi j'ai vu que les connections sont inversées, je vais bidouiller les fils avec deux je vais en un en faisant attention de bien repérer mes fils.
  11. Je te remercie pour ta réponse, par contre pourquoi me parles tu du 24 V, mes deux alimentations sont en 12 v 2,5 A pour la carte principale et 12 V 4 A pour la carte additionnelle. J'ai bien compris qu'il ne faut avoir que 2 fils entre les 2 cartes le grd et le pwm d'ailleurs le fils fourni est à deux fils mais il faut que je change la prise par une 3 fiche pour me brancher sur la carte mère. Ou peut être je peux me brancher avec un câble 3 fils sur le domino sans brancher le fils 12 V, ai je bien compris? Moi ce qui m'étonnait (je suis nul en électronique) c'est que les gnd des 2 cartes sont reliés sur la carte additionnelle. encore merci

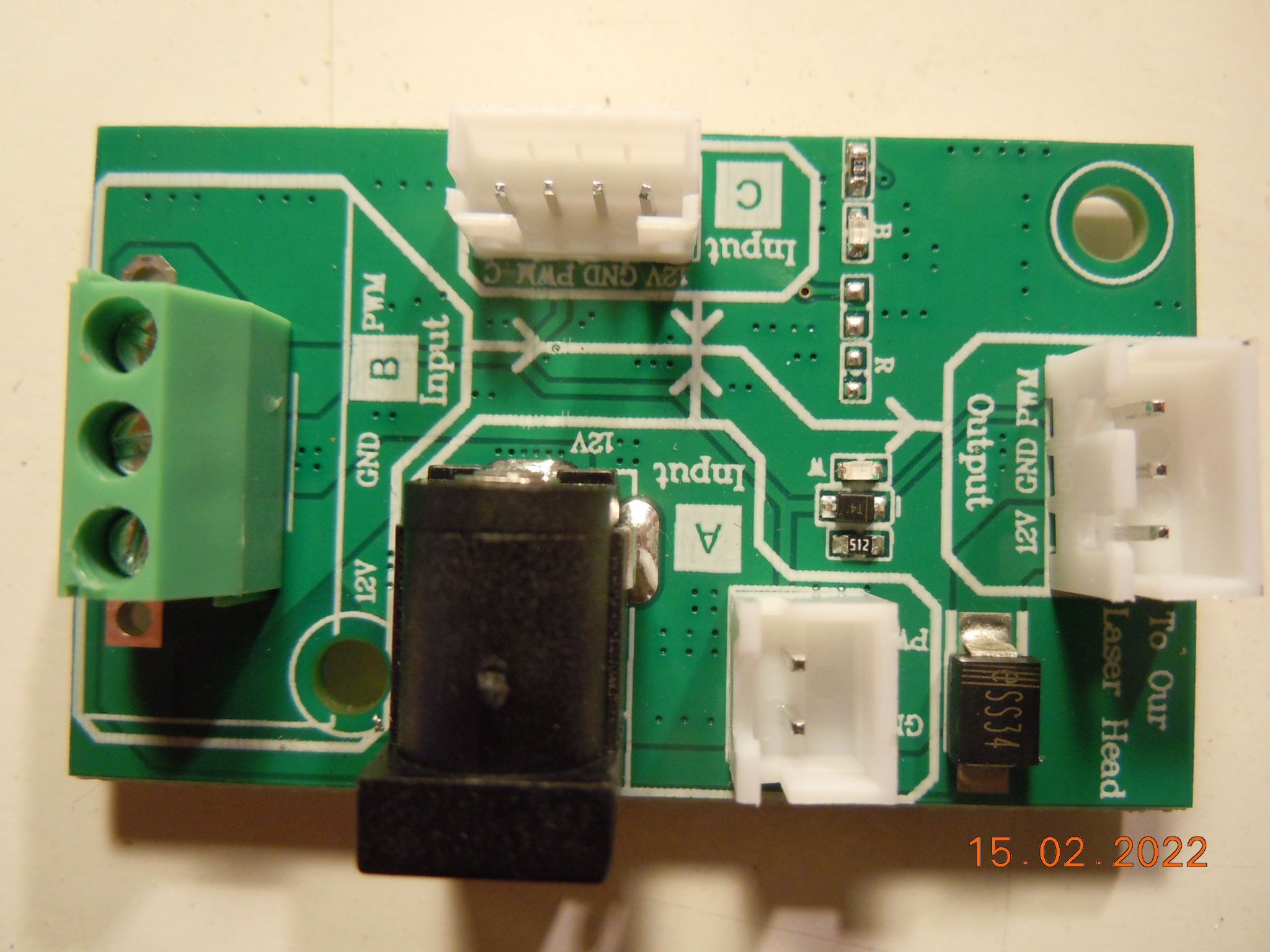

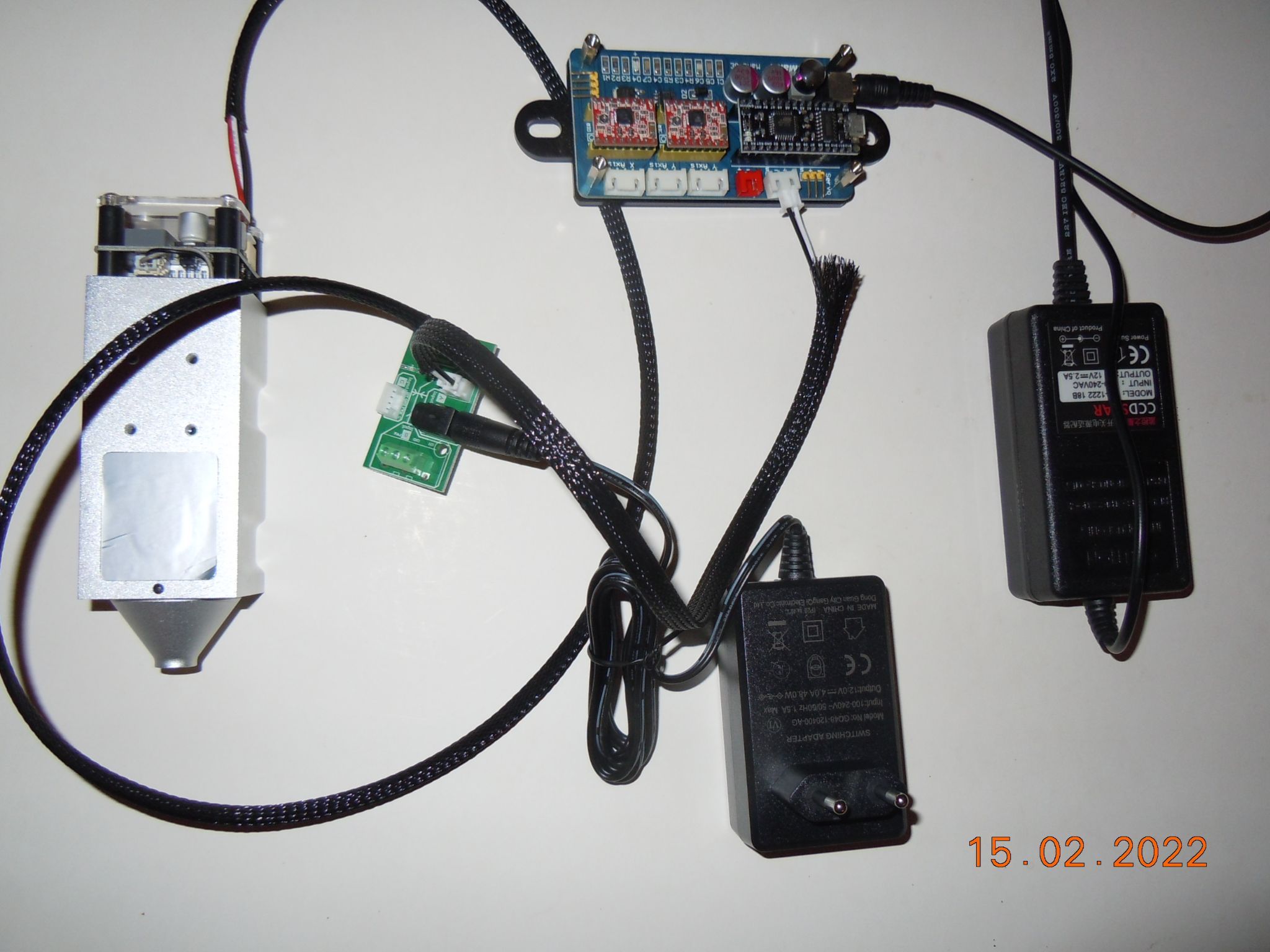

  12. Bonjour, je viens de recevoir un laser 80W pour remplacer mon laser 40W mais je ne sais pas si la carte actuelle va supporter l'augmentation de puissance aussi il y a une petite carte qui permet une alimentation séparée aussi si je fait le montage avec deux alimentations comme sur la photo est ce que je ne risque pas un feu d'artifice et de griller quelque chose. Merci d'avance pour les réponses.
  13. Merci, cela me rend bien service, je ne l'avais pas trouvé.
  14. Bonjour, est ce quelqu'un peut me donner une précision sur ce shield pour contrôler un moteur pas à pas avec soit un pilote A4988 soit un DRV825, je ne trouve pas de doc, les broches "S V G" doivent servir à la relier à la carte Arduino, il me semble que je ne dois relier que les trois jaunes ? ou faut il toutes les relier ? Merci si vous avez des infos sur ce shield. Si vous avez un bout de programme je suis preneur, merci.
  15. Bonjour, je viens d'avoir ma Elegoo Saturn et j'ai chargé le logiciel vendu avec soit la dernière version 1.8.1 (j'ai même essayé la 1.6) la dimension de la pièce maxi est de 192*120*200 d'après la doc, c'est la dimension du plateau mais sur le logiciel Chitubox une pièce de 132 mm ne rentre pas? (ça chie tue le box. Quelqu'un sait il comment configurer le logiciel et redéfinir la dimension sur Chitubox car je n'ai pas trouvé. Merci d'avance appaslic
  16. Bonjour, actuellement je fais mes pièces avec une prusia i3 fil pla 1,75mm et je suis satisfait de la résistance mécanique des pièces, seulement les états de surface ne sont pas toujours satisfaisants , des stries et parfois des manques, si sur certaines pièces ce n'est pas gênant, pour d'autres cela nuit à la fonction de la pièce donc j'envisage d'acquérir une Elegoo imprimante résine après avoir vu les vidéos de Héliox et de Desrochers qui sont très satisfait de l'état de surfaces mais ne disent rien concernant les caractéristiques mécaniques. Mes questions: - les pièces en résine ont elles de bonnes résistances mécaniques équivalentes aux pièces en PLA? - Desrochers utilise une résine qui se nettoie à l'eau néanmoins des commentaires évoquent des fissures sur les pièces au bout de quelques temps, certains ont ils des expériences sur diverses résines car je recherche à avoir des pièces ayant de bonnes résistances et un bon état de surface. Merci d'avance pour vos réponses
  17. bonjour, très belle réalisation, j'ai essayé avec un CUT60 mais cela créait des parasites dans le système de commande, le fonctionnement était impossible, quel type de plasma utilise tu? Merci.
  18. Bonjour, juste pour dire que tout fonctionne Merci à tous et au forum Voilà le résultat: https://www.youtube.com/watch?v=pOR7nSxGUQY

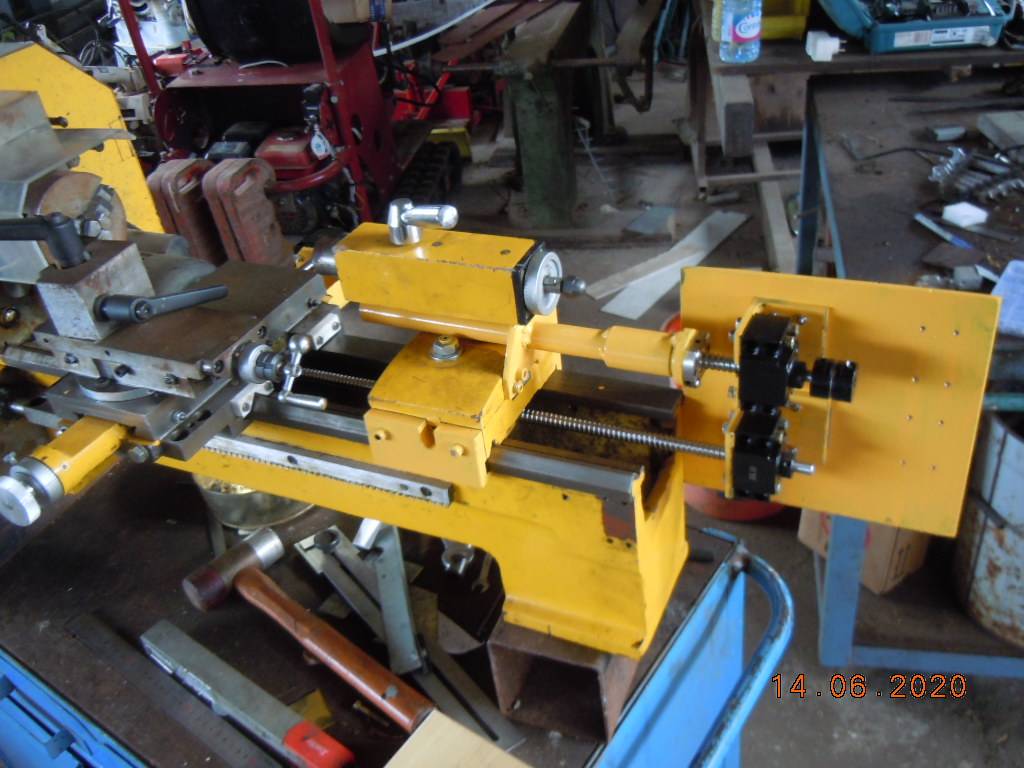

  19. Bonjour, je suis en train de modifier un petit tour en CN, j'ai utiliser des tb6600 une carte UNO et un shield, j'ai fait les branchements et les réglages grâce à des posts et des réponses à mes questions et j'en remercie les auteurs. Tout fonctionne , j'utilise GRBLcontrol 0.8.1 qui d'ailleurs fonctionne avec une fraiseuse CNC 1419, mes 3 axes fonctionnent bien avec le panneau de controle mais problème lorsque je lance mon programme, tous les mouvements ne se font pas. J'ai vu qu'il y a un grbl en français mais je n'arrive pas à le trouver car je suis nullard en anglais (pas que..). quelqu'un peut il m'indiquer où trouver une notice d'utilisation en français et si possible le logiciel . Je ne vois pas pourquoi mon programme ne fonctionne pas. Merci d'avance pour les réponses

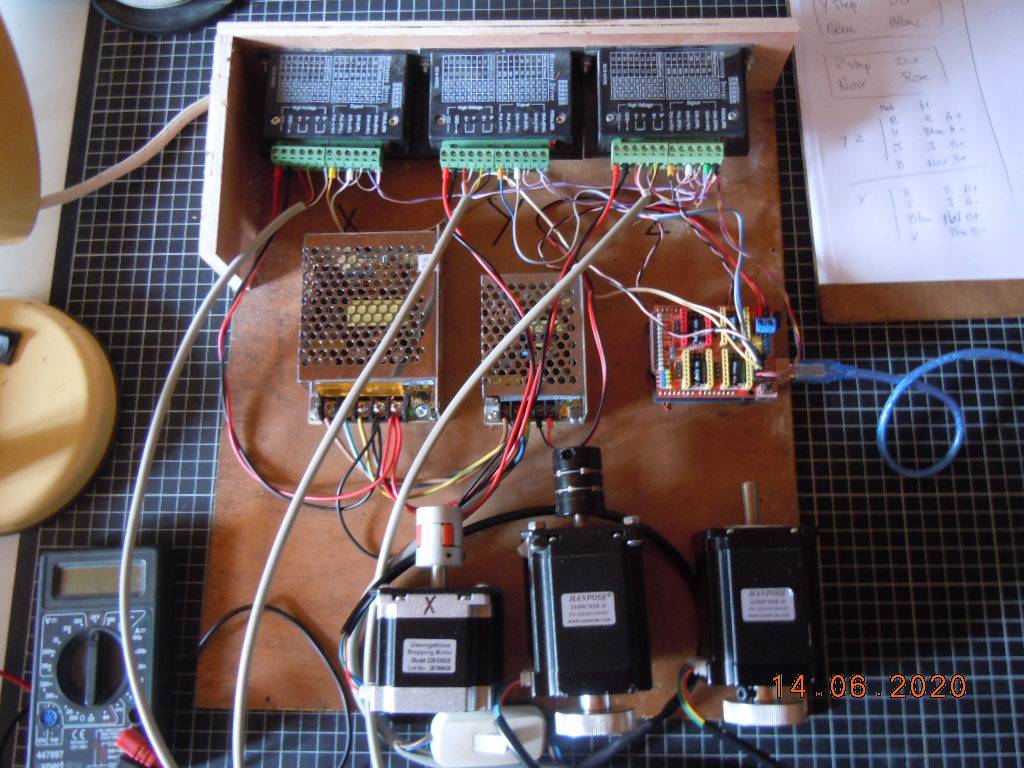

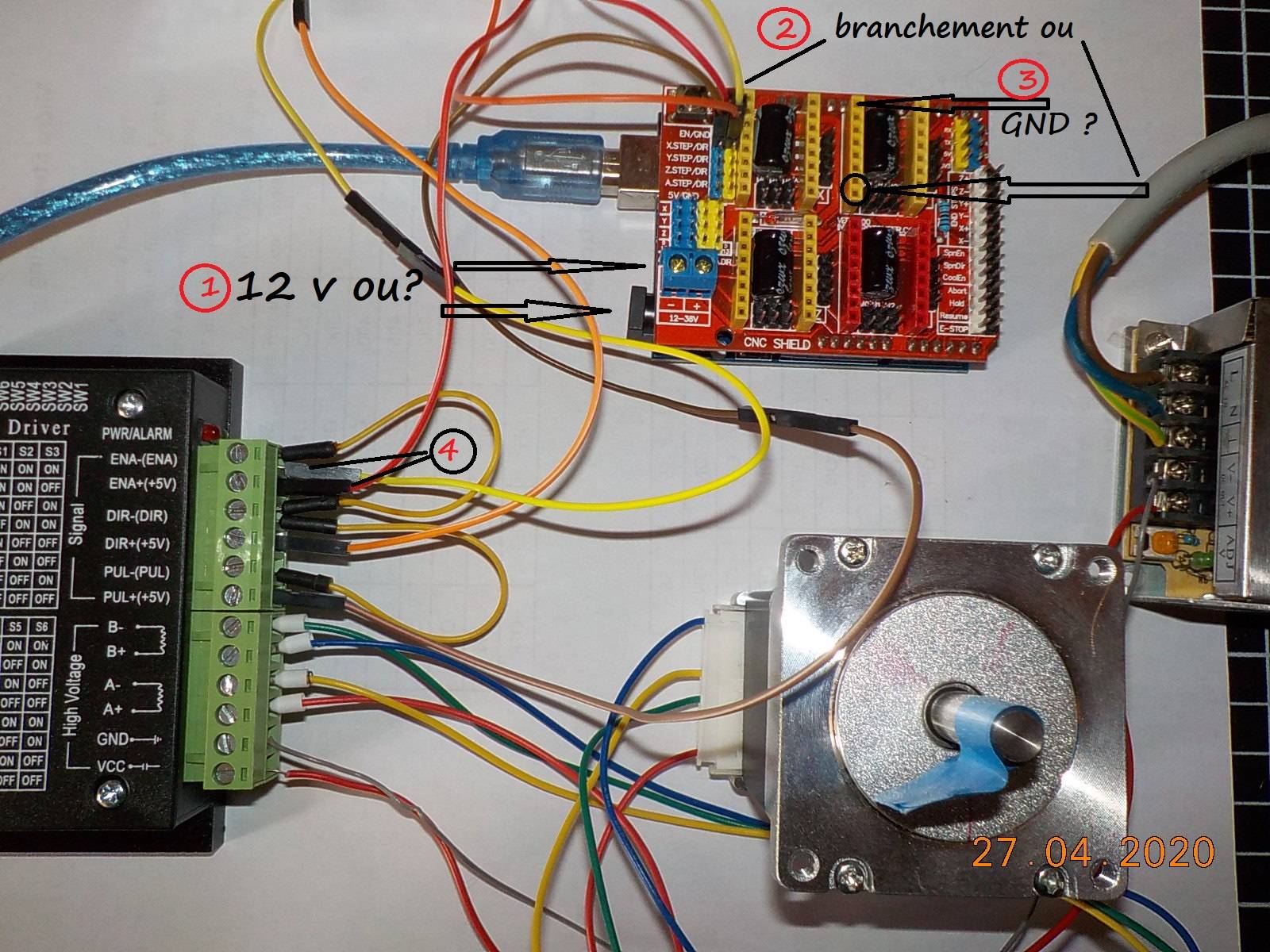

  20. Bonjour, me revoilà pour des précisions afin de faire de co....... D'abord merci pour les réponses, Je fais un montage comme celui de Cameleon avec 3 moteurs, j'ai besoin de savoir ce qui est le mieux voir photo 1 - le 12 volts vaut il mieux le brancher sur la Uno ou sur le shield est il nécessaire? 2- le branchement de commande des tb6600 où est il le mieux, j'ai vu que Camélon les a branchés sur l'emplacement des A4988? 3 - toujours sur ces emplacements , il a branché un fil jaune est ce le GND? 4 - mon alimentation possède une sortie 5Volts indépendante de la Uno, comme j'alimente les trois TB6600 est ce que je peux les brancher sur cette alimentation externe à la place de la Uno, n'y a t'il pas risque de conflit avec la uno ou l'ordinateur? Bon pour pour Grbl, j'ai bien programmé mon nombre de pas, cela marche lorsque je lance le programme néanmoins si je commande les déplacements manuellement dans GRBL, je n'ai pas les mêmes déplacements et si je relance une deuxième fois le programme, il me bouffe la première instruction, je suis obligé de relancer GRBL ,bizarre? Merci d'avance pour les réponses
  21. Pour le moteur les couleurs de la doc ne correspondent pas à ceux reçu j'ai bi,en mis les fils au GND et les switchs sur le TB6600 me donnent des divisions des pas mais pas le nombre de pas que j'envoie avec GRBL. Merci quand même

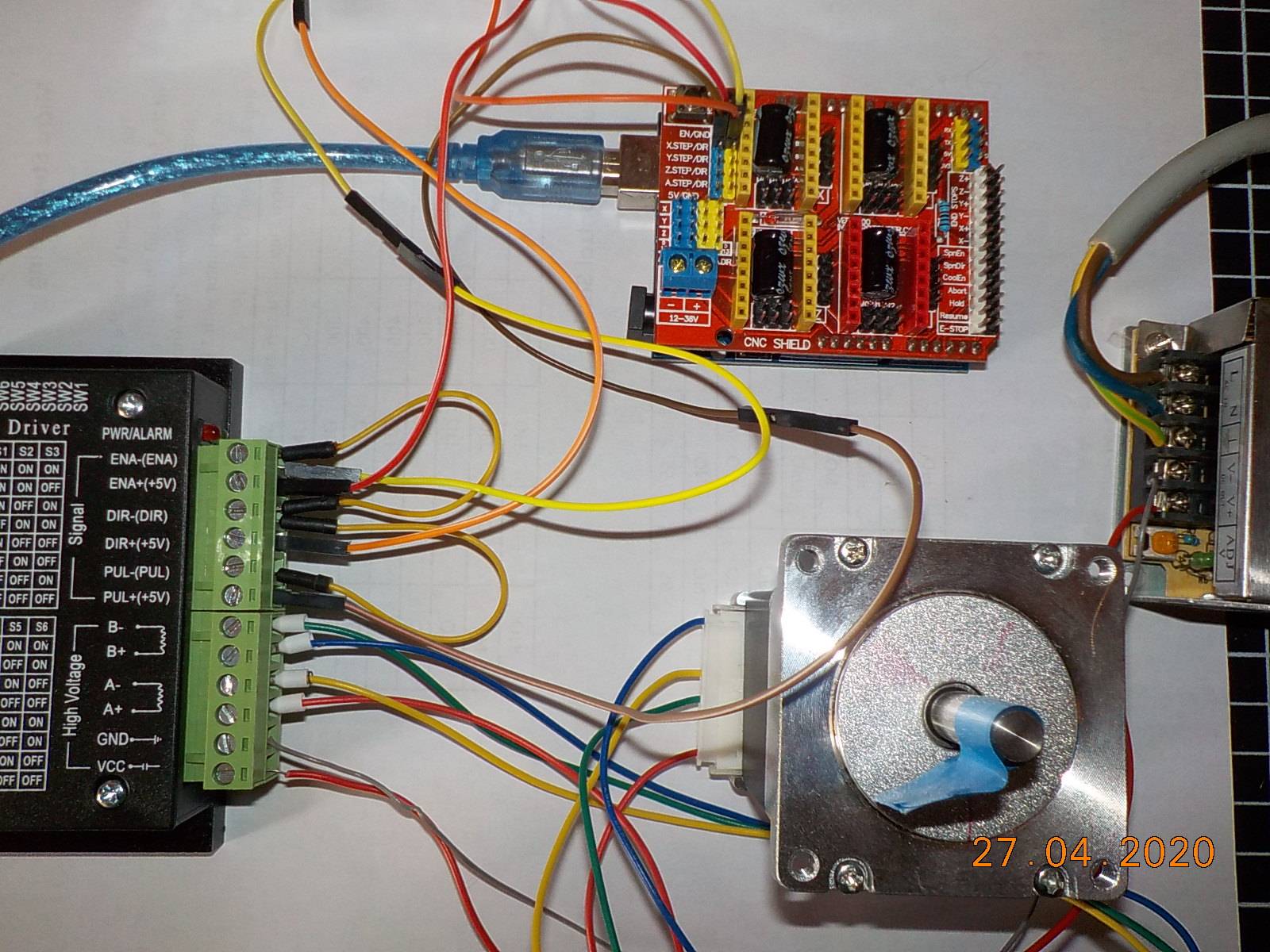

  22. Bonjour, comme beaucoup j'essaie de monter une CNC sur un petit tour mais je n'y connait pas grand chose, en suivant ce post j'ai monté un shield sur une uno pour commander par une TB6600 et un moteur 23 HS5628,, j'ai chargé GRBL sur la UNO, et avec GRBLcontrol, je fait tourner ce moteur, cela à l'air de fonctionner, par contre le branchement des fils dont les couleurs ne ressemblent à aucune doc, je l'ai fait un peu au pif. Là où cela se corse c'est quand j'ai voulu réduire l'angle de rotation de mon moteur; j'ai modifier le paramètre $100=250 en $100=100 mais j'ai toujours le même angle de rotation? et je ne vois pas comment modifier cet angle. Ai je bien brancher mes fils? EN sur EN+5V GND sur ENA- XSTEP Pul+5V Dir sur Dir 5V Par ailleurs petite question, sur les moteurs pas à pas il y a indiqué dans les doc ex: +3,6v or sur le TB6600 de dc9 à 42V quel est le voltage que reçois le moteur? Merci pour vos réponse
×
×
