openscad Trou oblong sous Openscad

[lgjean]

Bonjour



J'ai commencé Openscad il y a peu, et je le trouve formidable !

Le seul soucis c'est au niveau documentation 98% en anglais. Pas très pratique si on ne maitrise que les rudiments.

J'ai besoin de fixer un objet qui puisse être réglable.

Donc voilà, comment faire un trou oblong ou une rainure ?

Un cylindre couché et deux debout aux extrémités ou il y a plus élégant ?

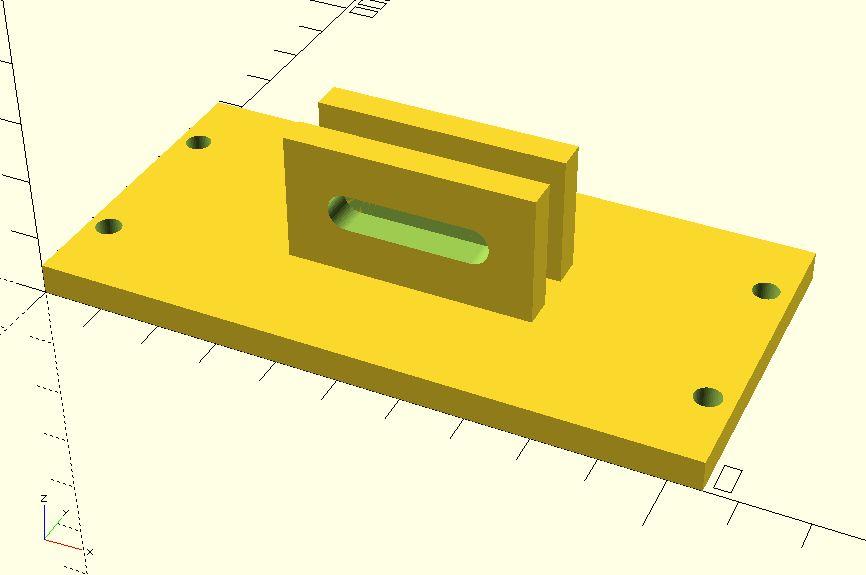

Voir pièce jointe.



Merci



Modifié (le) Décembre 16, 2018 par lgjean

[Oliviou77]

Il y a dans TinkerCAD un solide qui s'appelle MetaCapsule, et qui permet de régler une rainure comme tu cherches, en conservant l'arc de cercle.

On peut l'exporter, bien sûr, mais il ne sera plus réglable.

Sinon, ce sont deux cylindres et un parallélépipède raccordés ensemble qui forment le plus simple des assemblages, je pense.

Modifié (le) Décembre 16, 2018 par Oliviou77

[lgjean]

Merci.

En fait j'ai créé un "cube" et ajouté deux cylindre et fait pivoter le tout.

Pas certain que ma façon de faire soit académique mais ça fonctionne.



$fn=50;

pos_x = 32.5;
pos_y = 23.25;
pos_z = 5;



// **************** plaque et trous
    difference ()
    {
        cube ([105, 52.5, 5]);      // plaque
        translate([3.5, 13, 0])     // haut gauche
        cylinder (10,2.1,2.1);      // hauteur, rayon base, rayon sommet
        translate([3.5, 40, 0])     // haut droit
        cylinder (10, 2.1, 2.1);
        translate([101, 13, 0])     // bas gauche
        cylinder (10, 2.1, 2.1);
        translate([101, 40, 0])     // bas droit
        cylinder (10, 2.1, 2.1);
    }



    difference ()
    {
        translate([pos_x, pos_y, pos_z])
        rotate([90,0,0])
        cube([40, 21, 5]);

        translate([pos_x+10, pos_y, pos_z+7.5])
        rotate([90,0,0])
        cube([20, 6, 10]);        // trou

        translate([pos_x+10, pos_y , pos_z+10.5])
        rotate([90,0,0])
        cylinder (10, 3, 3);

        translate([pos_x+30, pos_y, pos_z+10.5])
        rotate([90,0,0])
        cylinder (10, 3, 3);
    }


    difference ()
    {
        translate([pos_x, pos_y+11, pos_z])
        rotate([90,0,0])
        cube([40, 21, 5]);

        translate([pos_x+10, pos_y+11, pos_z+7.5])
        rotate([90,0,0])
        cube([20, 6, 10]);        // trou

        translate([pos_x+10, pos_y+11, pos_z+10.5])
        rotate([90,0,0])
        cylinder (10, 3, 3);

        translate([pos_x+30, pos_y+11, pos_z+10.5])
        rotate([90,0,0])
        cylinder (10, 3, 3);
    }

Modifié (le) Décembre 16, 2018 par lgjean

[Oliviou77]

Bien vu !
