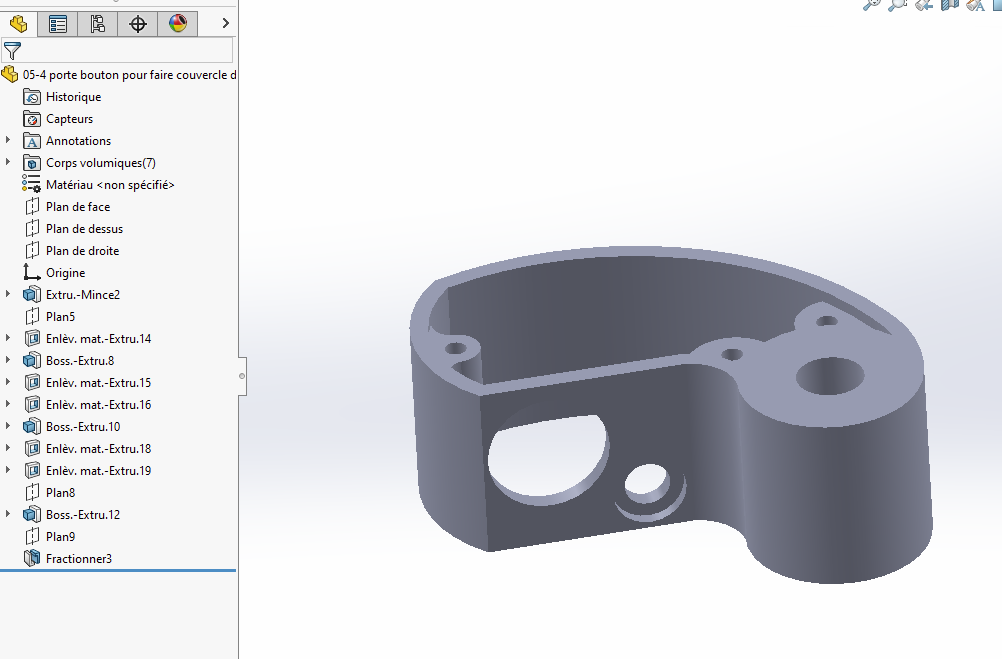

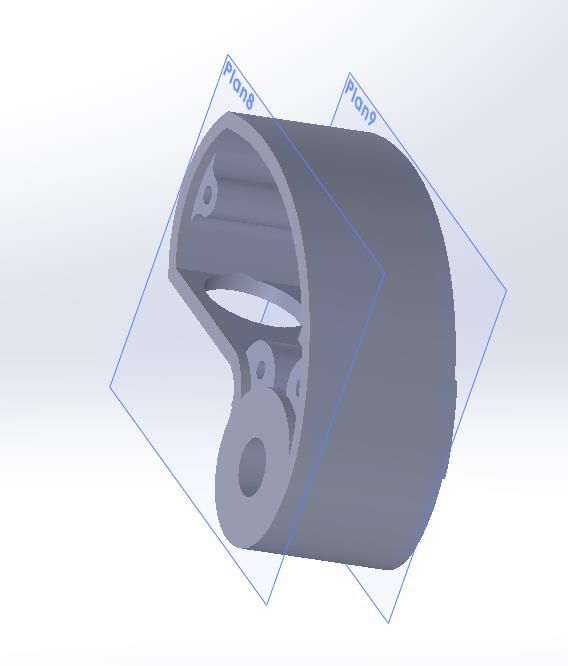

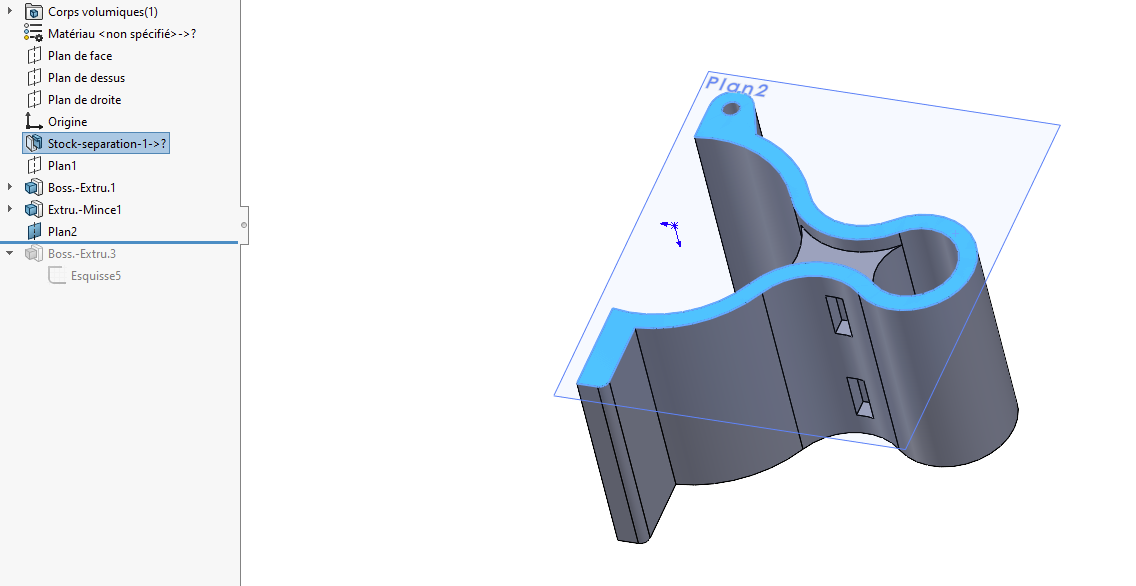

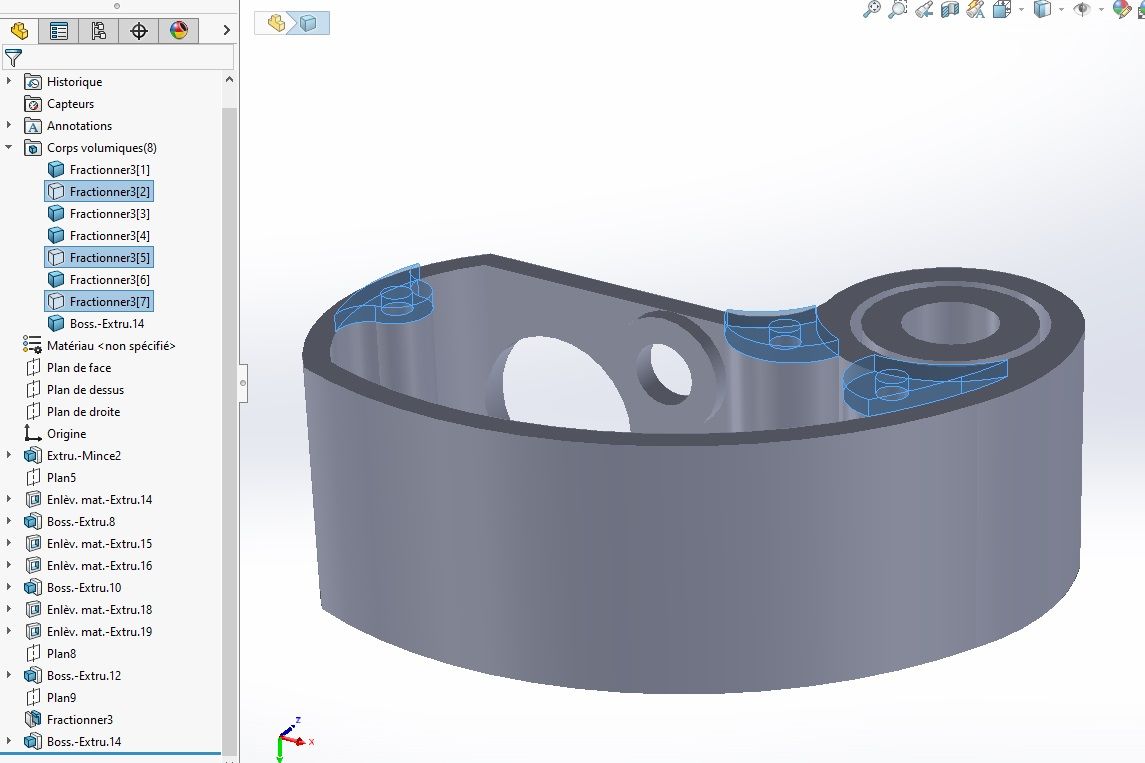

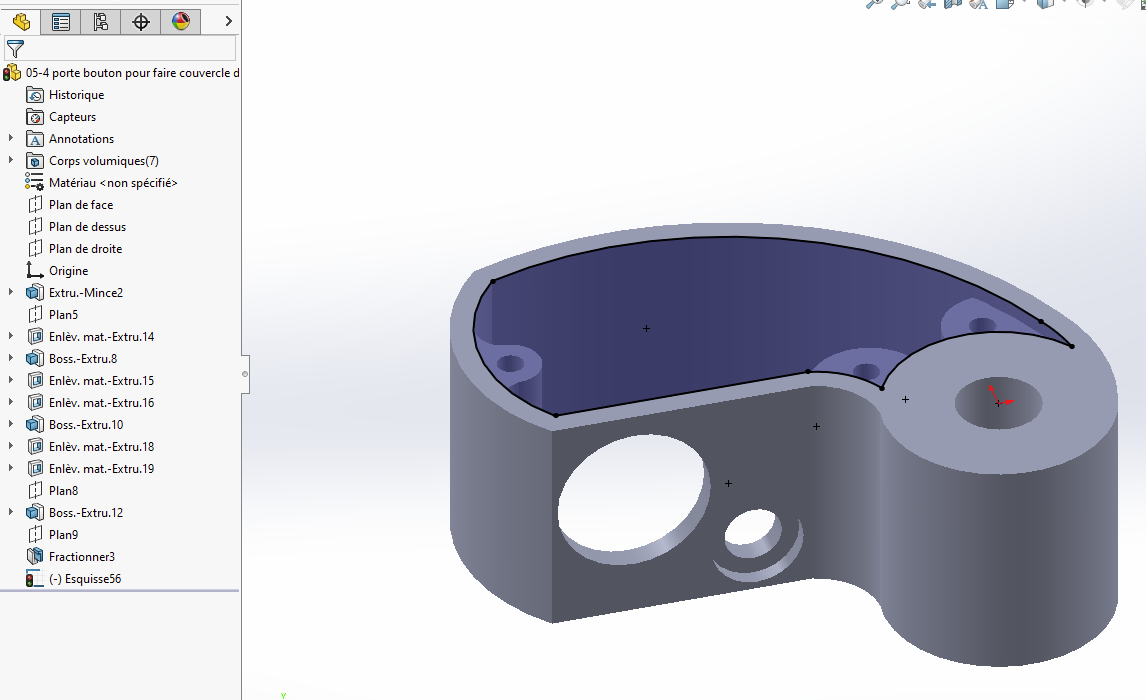

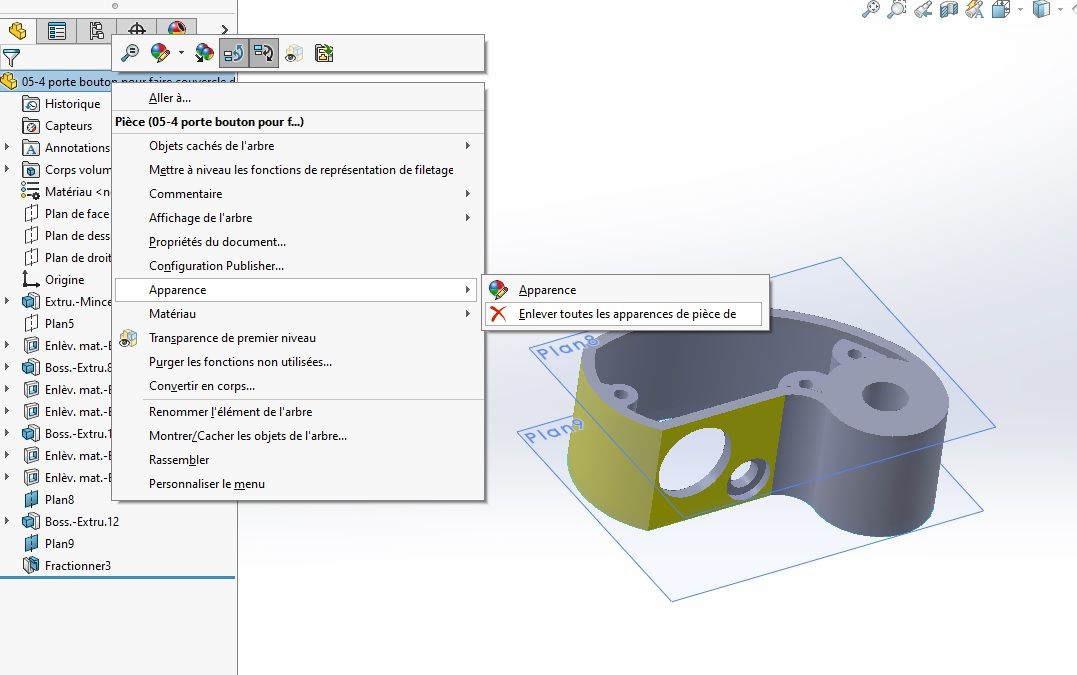

- tu fais un plan coïncident avec la face sélectionnée


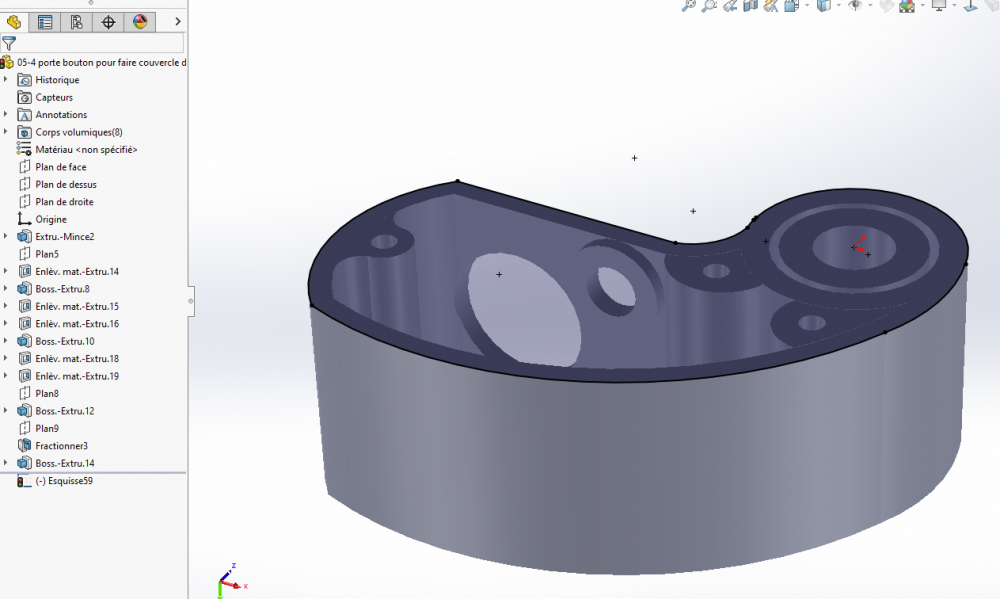

- tu crées une nouvelle esquisse sur ce plan

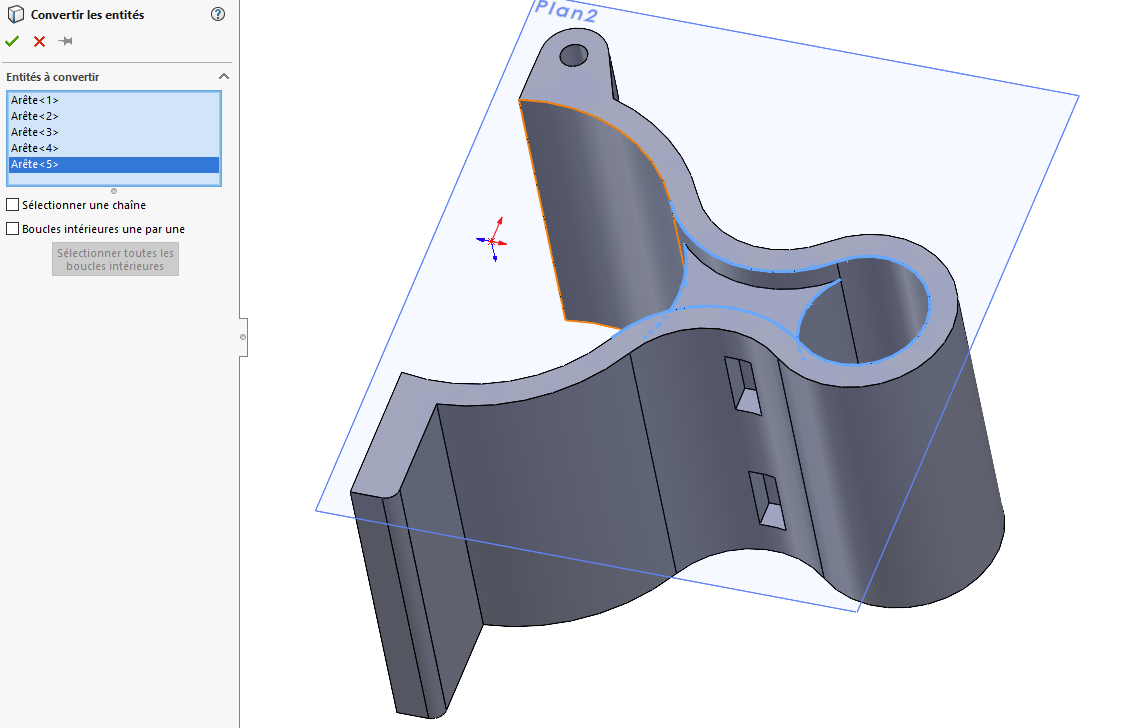

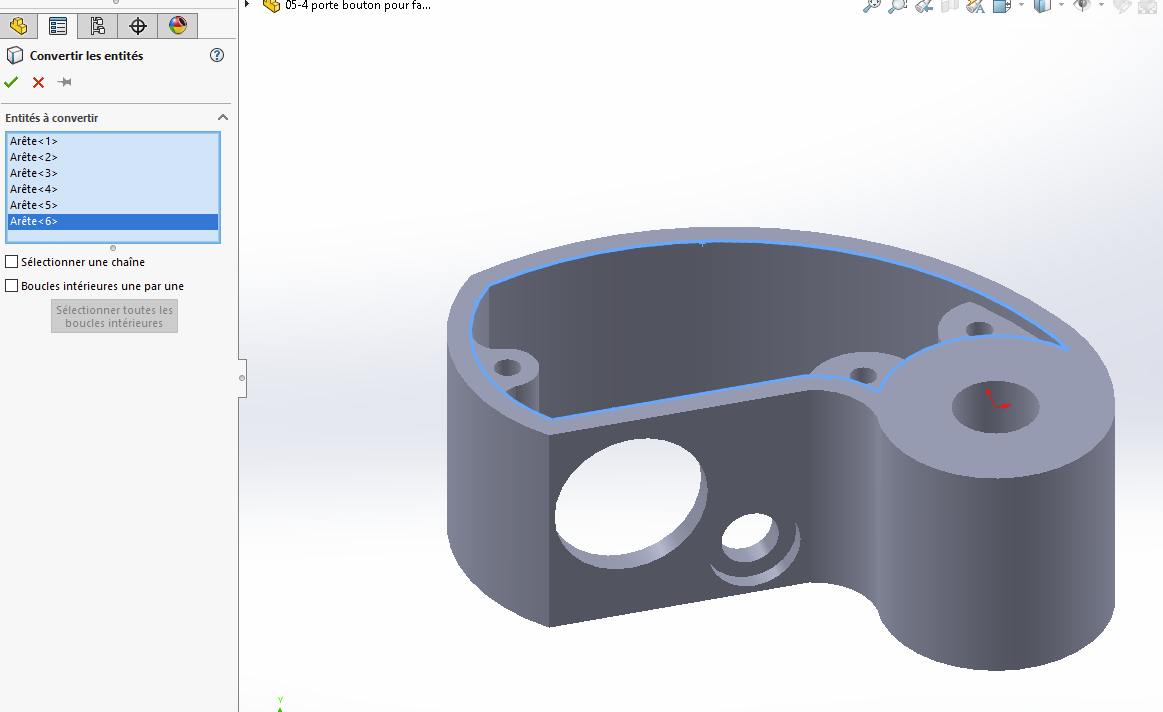

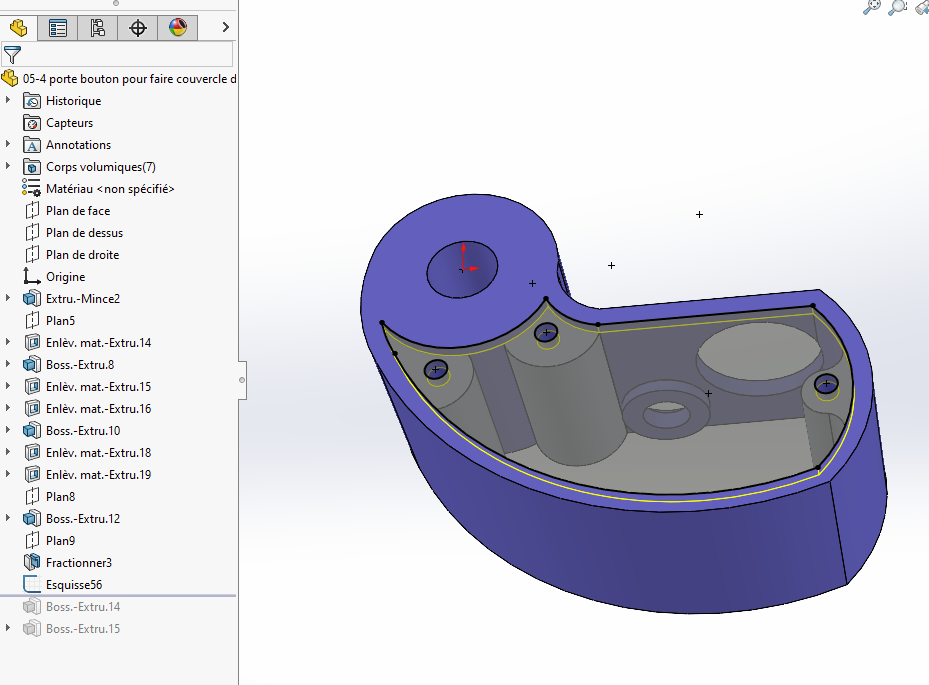

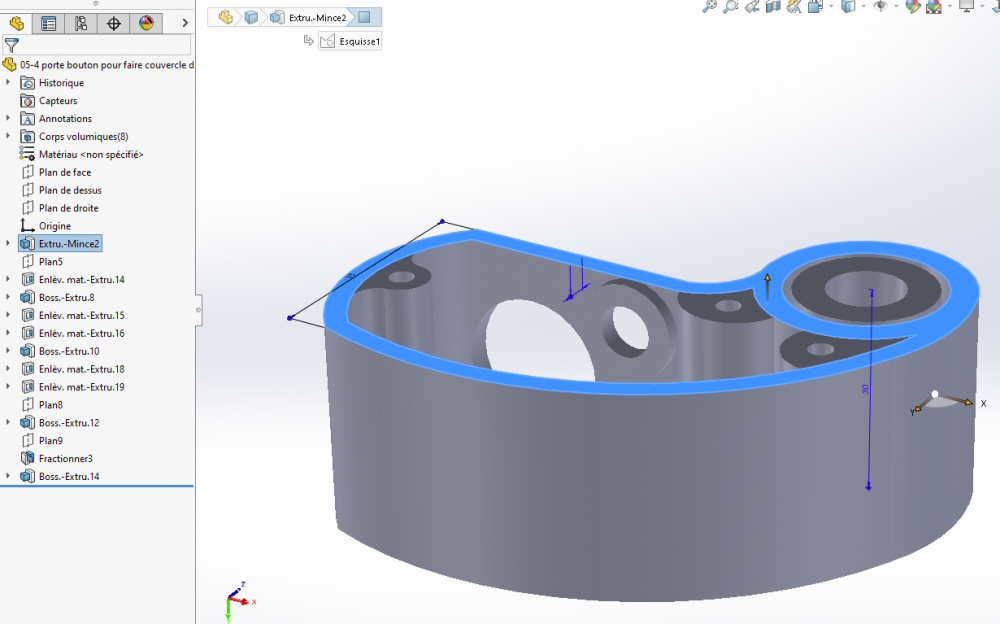

- tu cliques sur Esquisse > Convertir les entités, tu sélectionnes toutes les courbes qui vont te servir

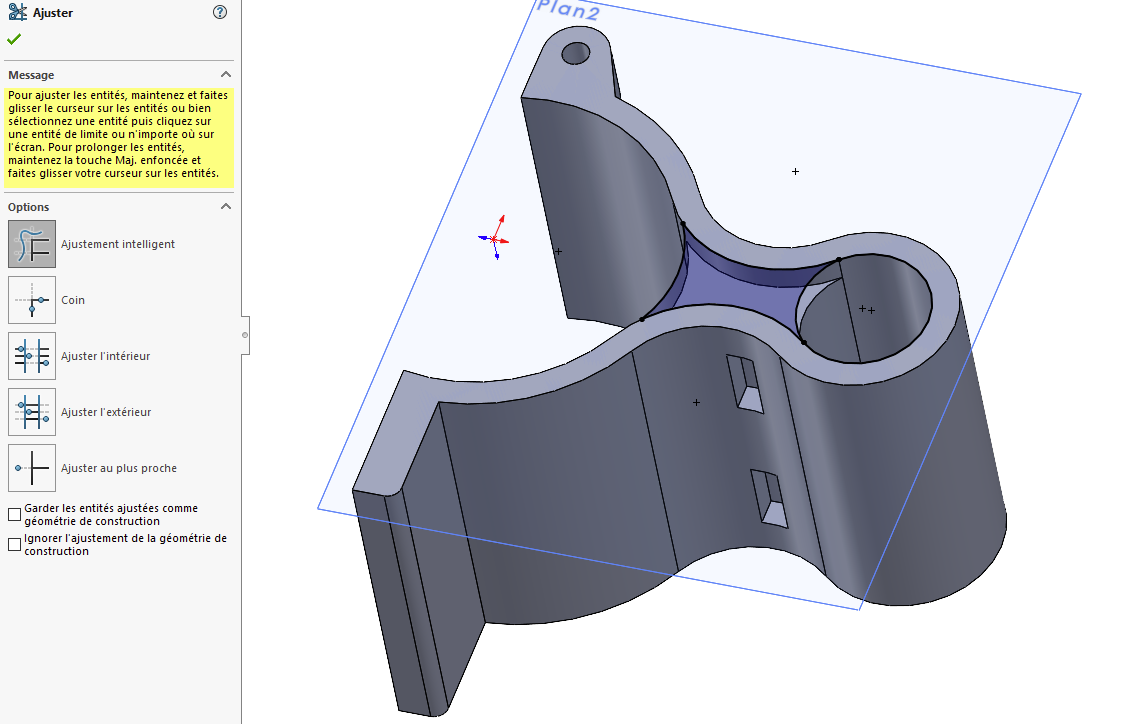

- tu ajustes ton esquisse

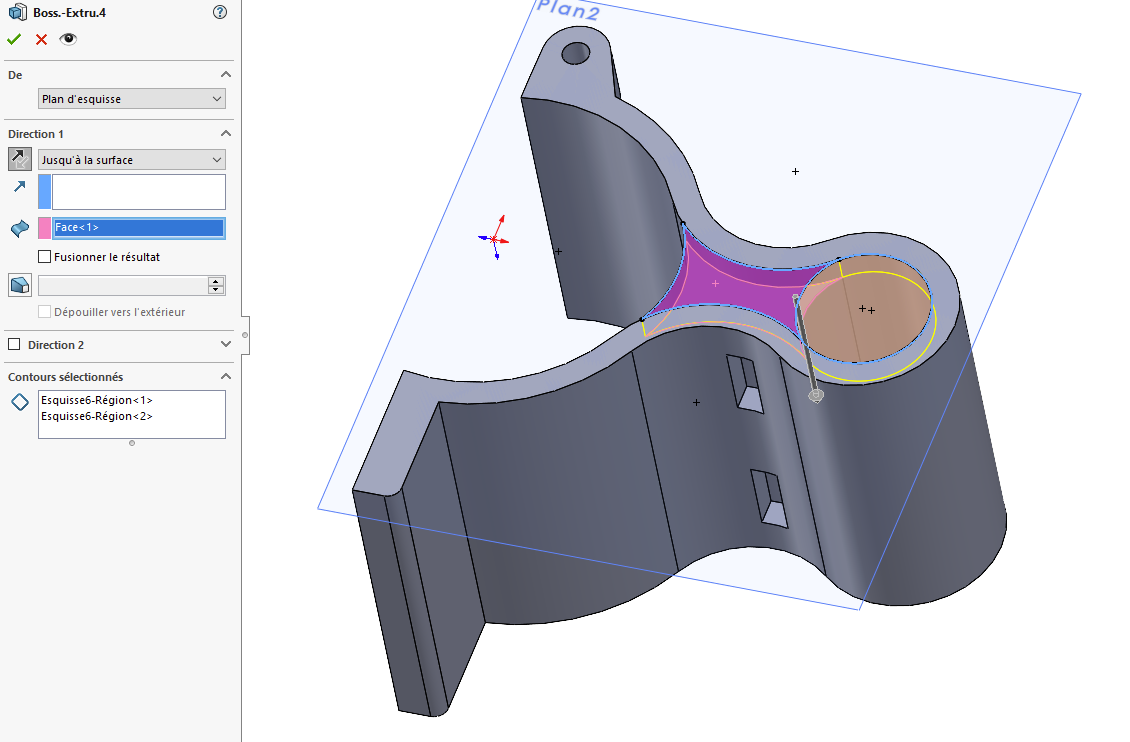

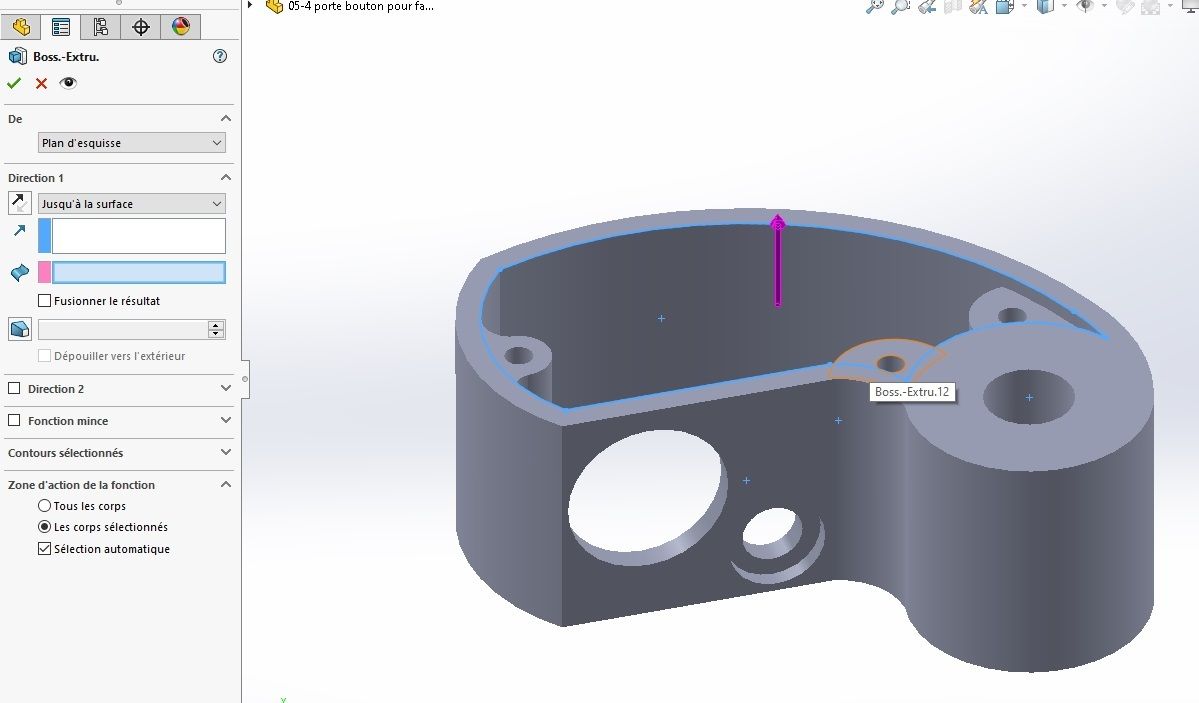

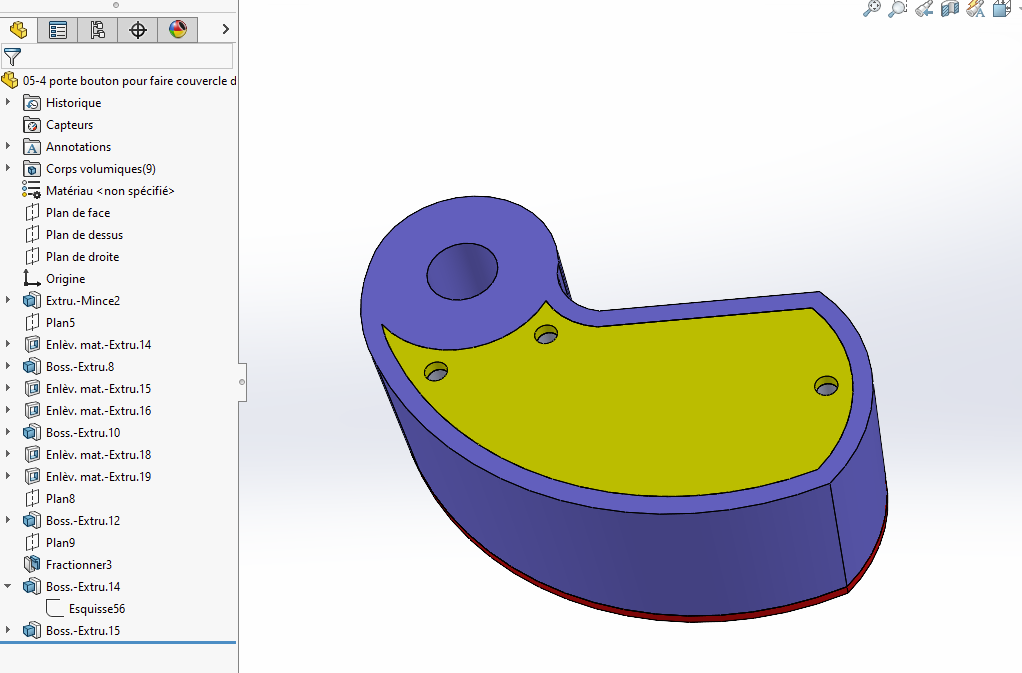

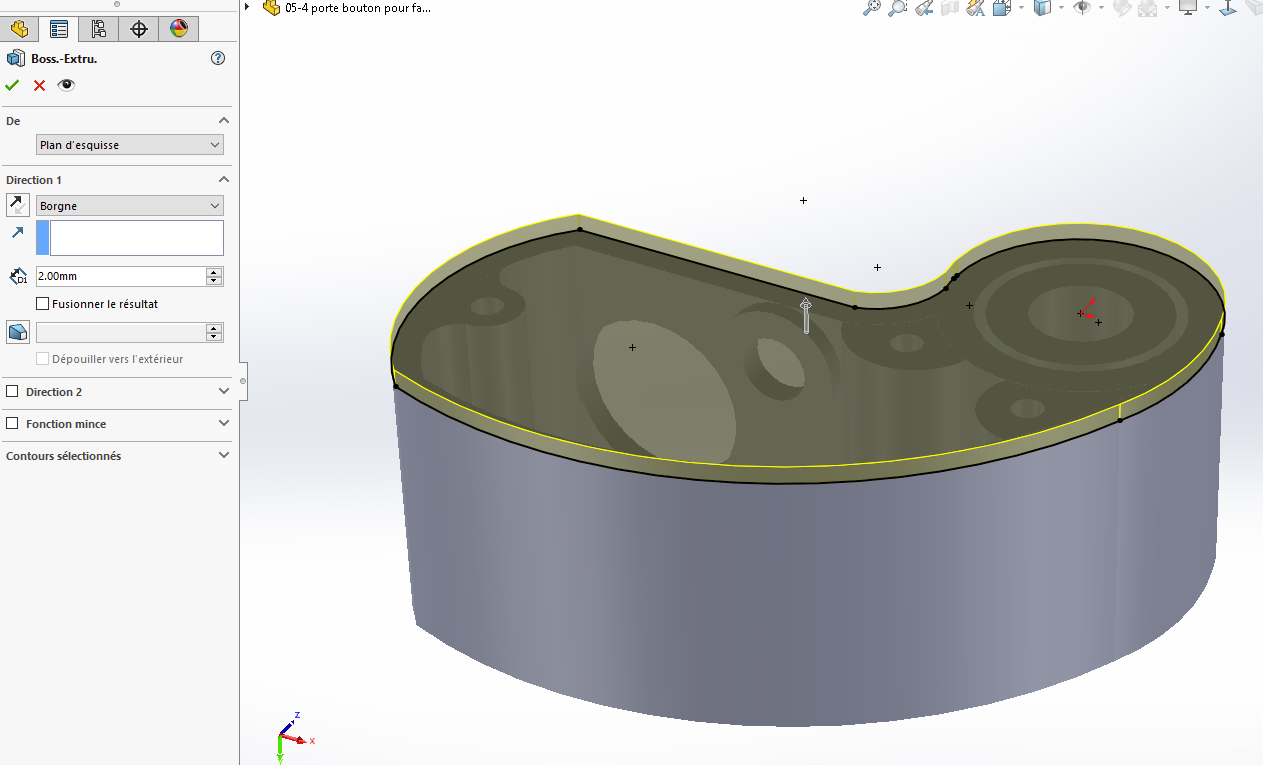

- pour finir, tu extrudes




Tadaaa !




Modifié (le) par Vector
Lien à poster
Partager sur d’autres sites

Ok dès que j'ai le temps je teste

Merci de ton aide



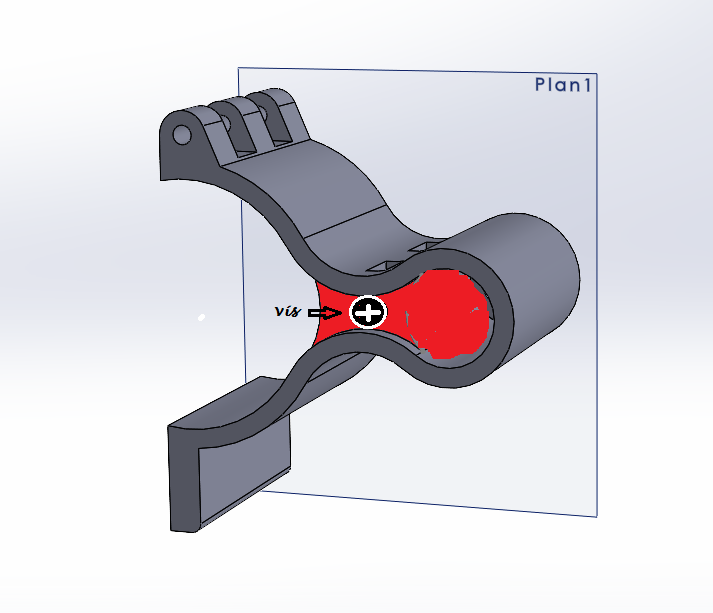

Puisque l'on  en est dans le dessin j'ai un autre problème que je retourne et retourne sans solutionCeci est le dernier essai.

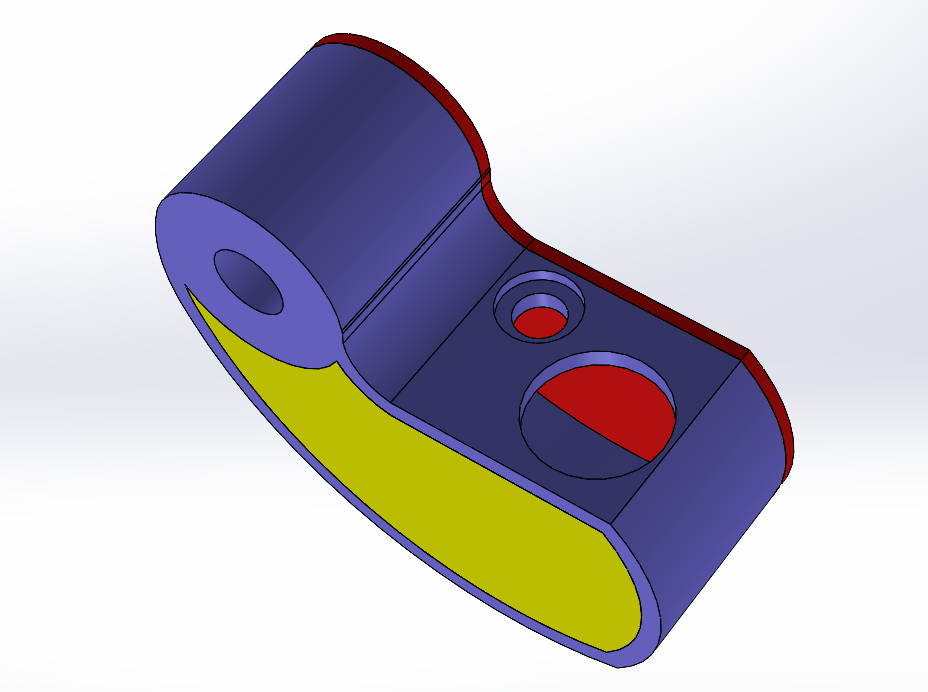

Si je fais un plan incliné avec la courbe au centre du rectangle  une partie est percée et une autre ne l'est pas à la surface du cube.

Mon dernier essai  je n'ai qu'une moitié de courbe et de plus toujours pareil une partie de la paroi n'est pas percée

Je peux percer droit mais je ne voudrais pas que les Rilzan se blesse sur l'angle de sortie

Donc : Help

Merci

support essai passage serflex.SLDPRT

Lien à poster
Partager sur d’autres sites

Salut,

Tu as le choix de l'embarras ou l'inverse 🤪:

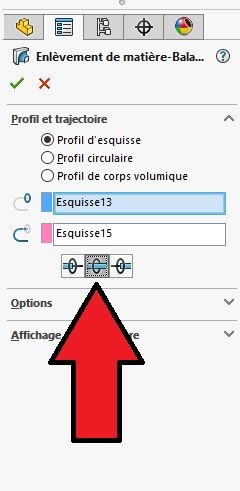

  • tu sélectionnes l’icône "bidirectionnel" (plan médian) quand tu fais ton extrusion
  •  tu crées une symétrie par rapport au "plan de droite" après avoir fait ton extrusion

solution1:

Citation


Modifié (le) par remibora
Lien à poster
Partager sur d’autres sites

merci je vois ça demain si j'ai bien compris  (solidworks 2013)

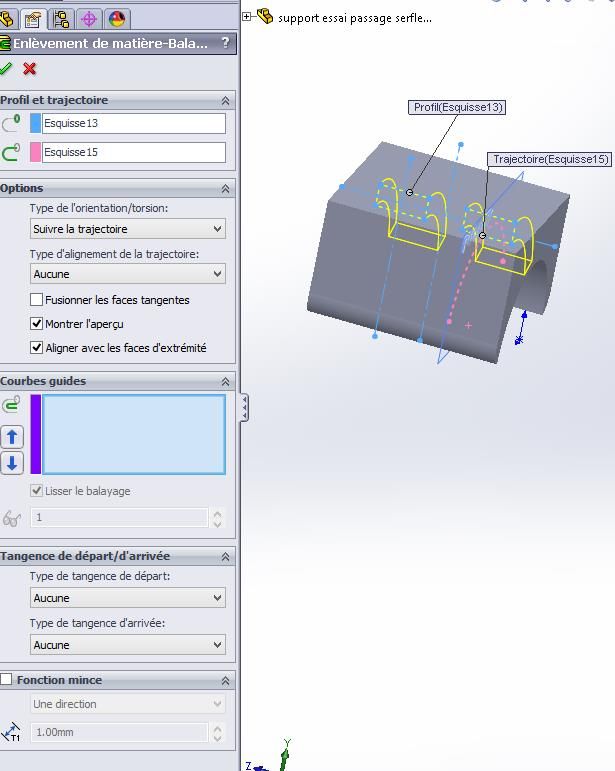

j'ai SW 2013  mais je ne trouve pas  cette option

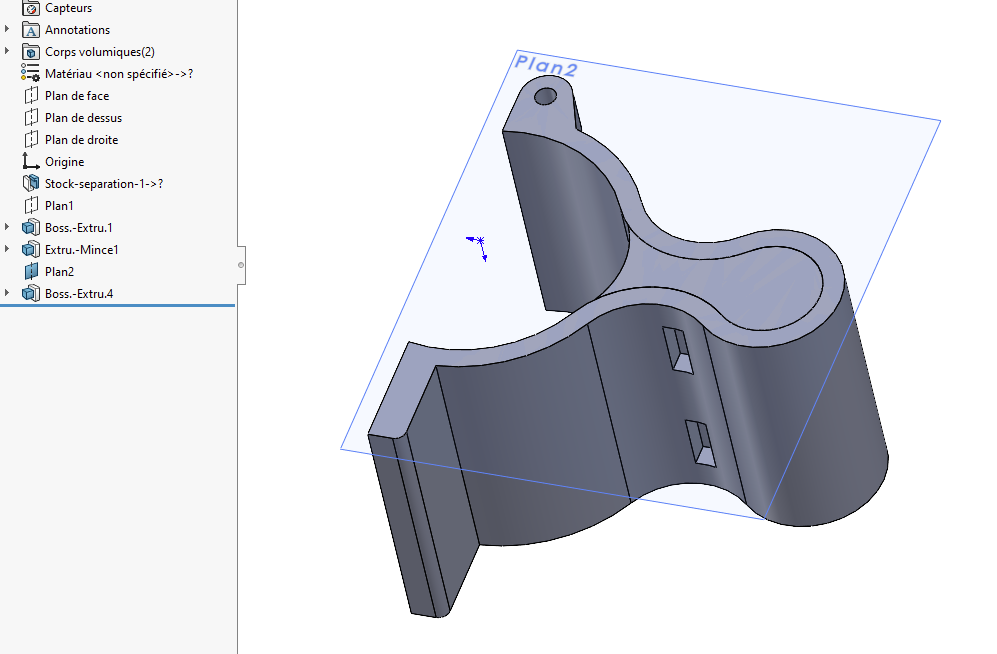

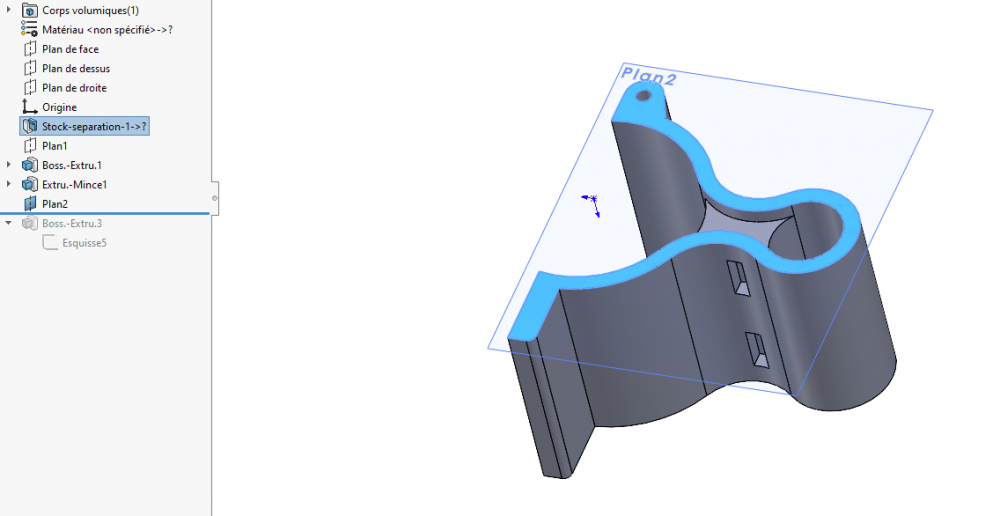

783581920_2021-04-1208_34_47-SolidWorksPremium2013x64Edition-supportessaipassageserflex.SLDPRT_.thumb.jpg.988970132bb7ec8b60be7e4f2a7ce963.jpg



Ps je ne sais pas comment enlever une des deux images

2021-04-12 08_34_47-SolidWorks Premium 2013 x64 Edition - [support essai passage serflex.SLDPRT _].jpg

Lien à poster
Partager sur d’autres sites

Salut,

Il y a 4 heures, pou a dit :

j'ai SW 2013  mais je ne trouve pas  cette option

Dans ce cas, applique la solution 2: création de la symétrie de la fonction par rapport au "plan de droite"

Il y a 4 heures, pou a dit :

Ps je ne sais pas comment enlever une des deux images

"Vous pouvez répéter la question?" 🤣 si c'est les impressions d'écran de ton message, tu cliques dessus et tu appuies sur la touche "Suppr" du clavier. Mais j'imagine que ce n'est pas ça la question 😅...

PS: Tu peux modifier ton commentaire pendant 12h en cliquant sur l'icone "..." en haut à droite puis sur Editer.

Modifié (le) par remibora
Lien à poster
Partager sur d’autres sites
Posté(e) (modifié)

Bonjour,

je suis en train d'emmagasiner une somme de connaissances avec vous, connaissances que je ne trouve pas sur internet pour certains volets des dessins et de plus ne comprenant pas l'anglais je rate des tas d'explications

Pour cet objet un des colistier m'a fait voir comment separer les deux pièces mais ici je voudrais que le porte inter ( le petit cylindre) soit copié de l'autre coté mais il y a aussi des ouvertures entre les deux cylindres et je voudrais pouvoir les reporter de l'autre coté de l'allume cigare

d'où ma question ou plutôt mes deux questions

1) comment créer le porte bouton d'une façon symetrique avec les ouvertures existantes dans le gros cylindre

2)  comment ajouter un deuxième bouton symetriquement

copier les entités, symetrie dynamique des entités ou autre me fait tourner en rond

Si vous avez 2mn....!

Comment fait on pour envoyer une image et pas un lien?

merci



porte prise cigare et interrupteur-02-.SLDPRT

Modifié (le) par pou
Lien à poster
Partager sur d’autres sites

Salut,

Le soucis, c'est que ta pièce est mal dessinée. C'est pour ça que la symétrie des fonctions ne peut pas se faire. Pour ça, il faudrait par exemple:

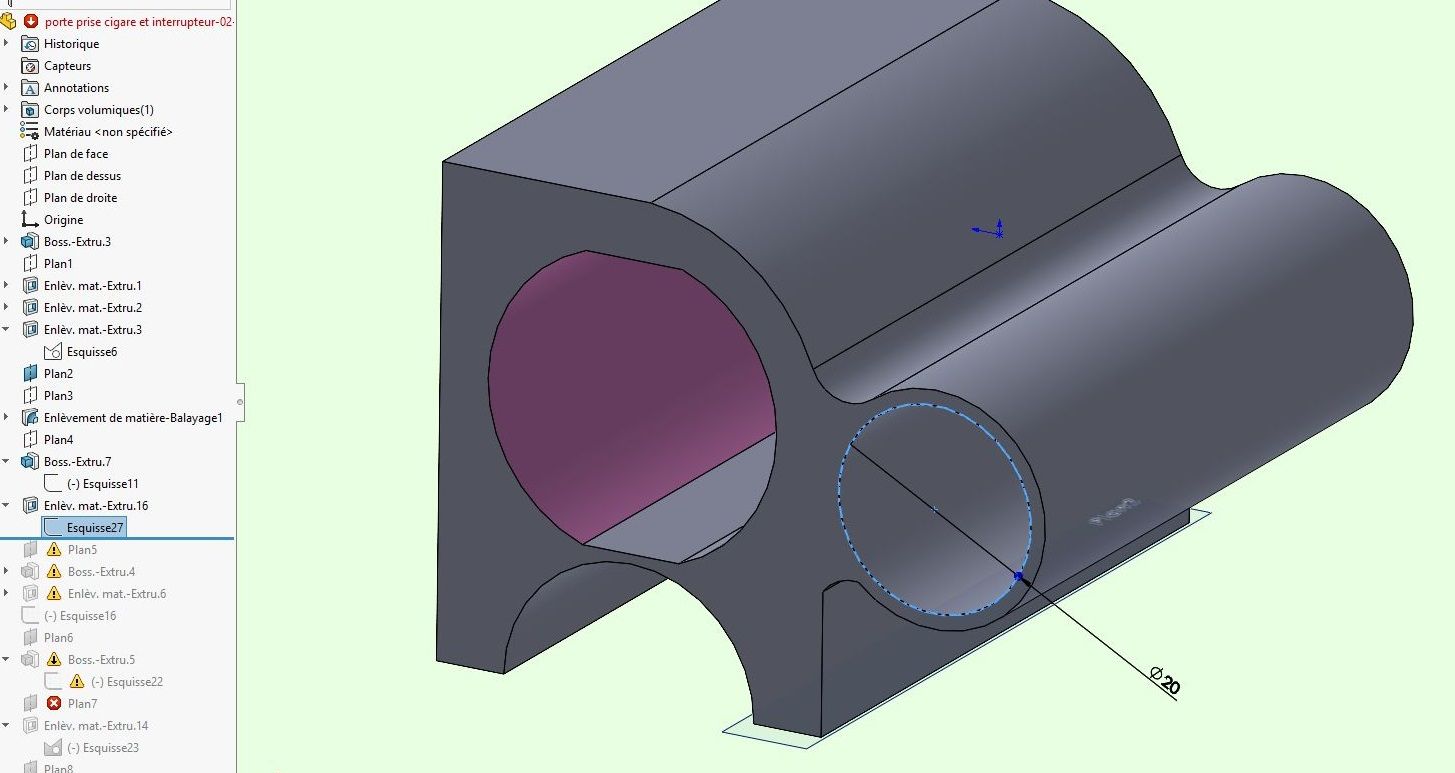

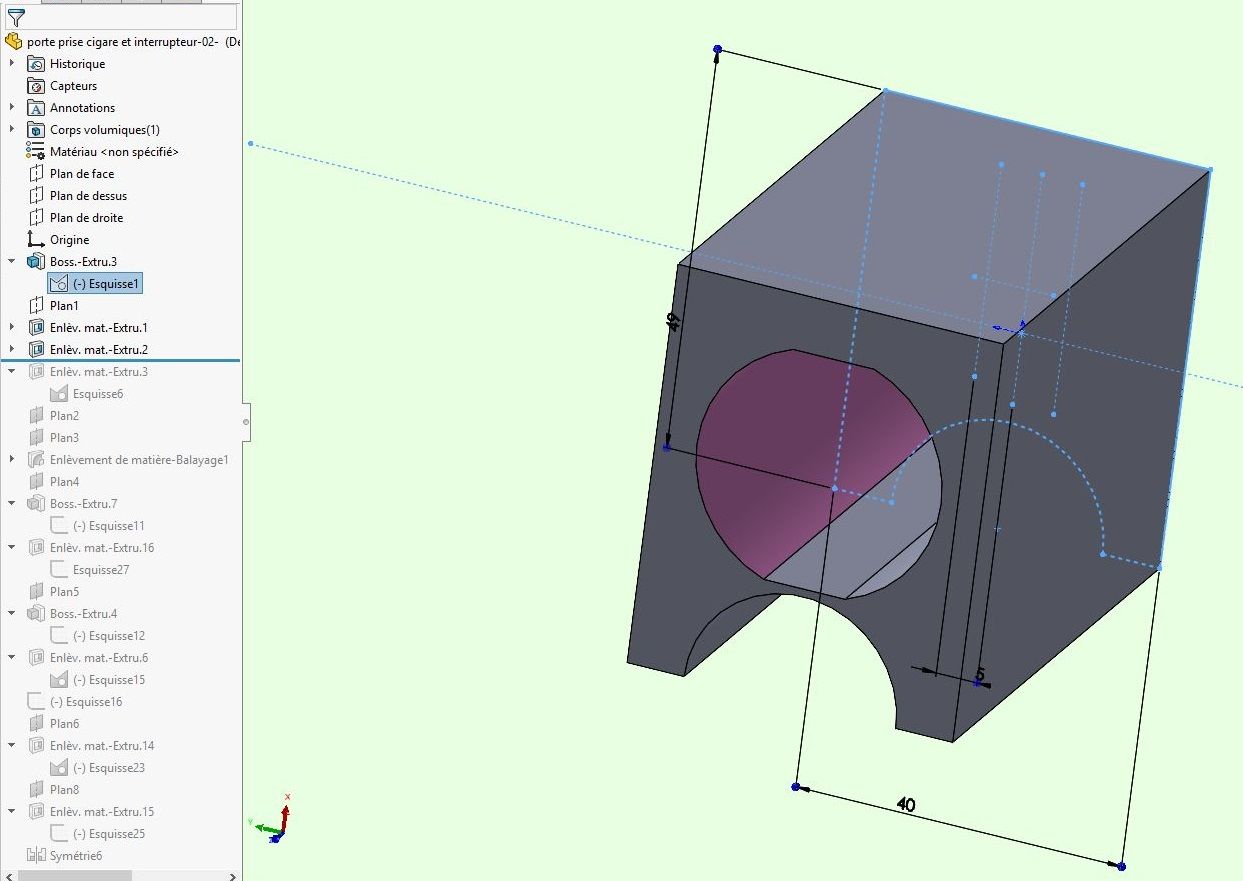

1- modifier l'Esquisse1: 48 -> 49

Citation


2- tu modifies l'esquisse 6 comme ça:

Citation

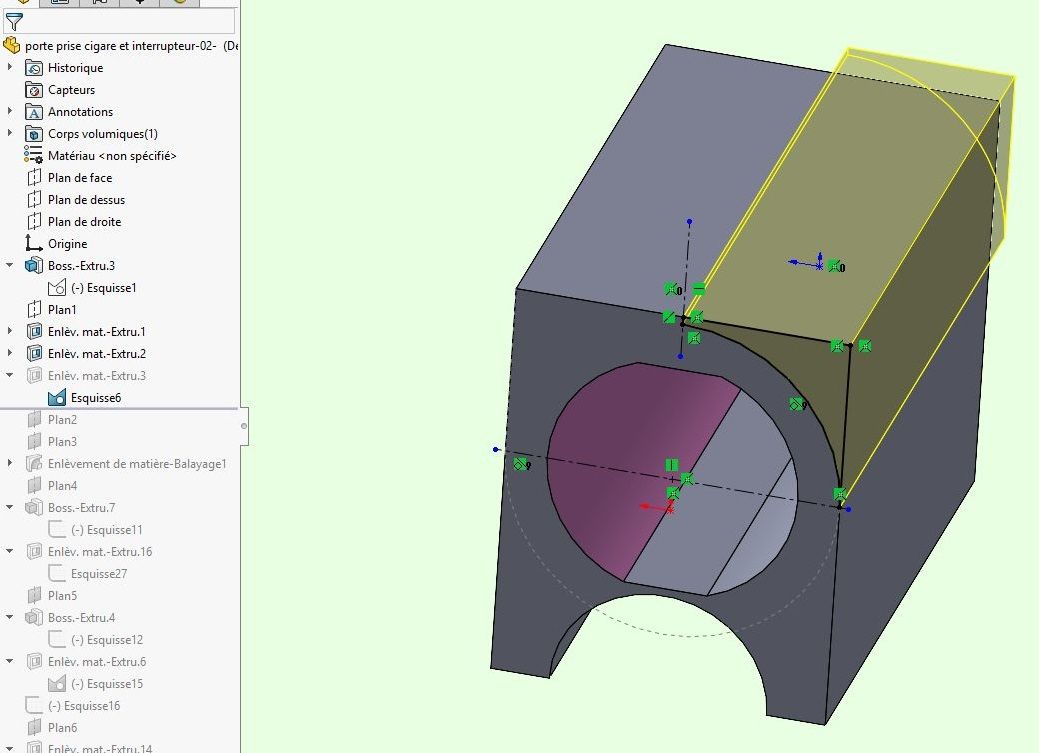

3- tu remontes la "barre de fonctions" sous l'extrusion Extru.-Mince1 et tu supprimes l'extrusion mince pour créer une extrusion simple avec les arrondis de raccordements à l'extrusion principale

Citation


4- tu crées un enlèvement de matière Ø20 pour reproduire l'extrusion mince que tu as supprimée

Citation


5- tu descends la "barre de fonctions" fonction par fonction et tu résous les défauts (plan d'esquisse à sélectionner, contraintes à refaire,...)

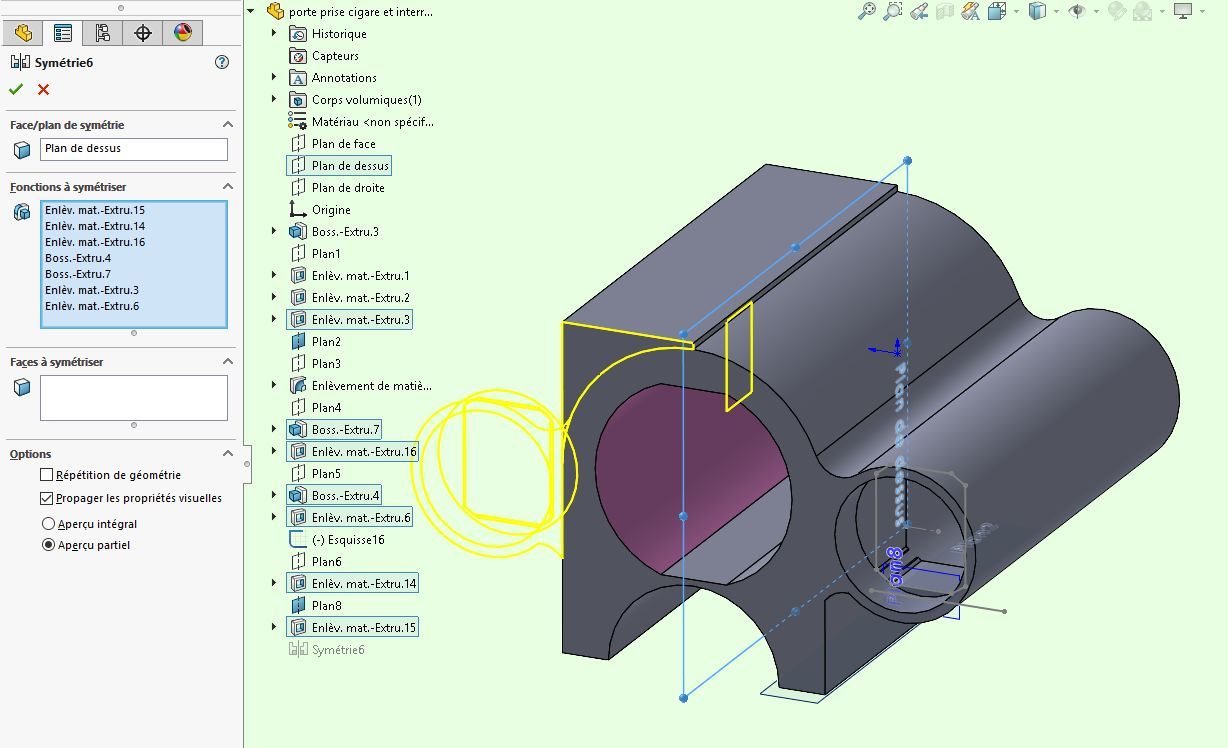

6- tu crées une symétrie de toutes les fonctions pour créer le porte-bouton symétrique

Citation


Pour les autres questions, je n'ai pas compris:

Il y a 3 heures, pou a dit :

1) comment créer le porte bouton d'une façon symetrique avec les ouvertures existantes dans le gros cylindre

2)  comment ajouter un deuxième bouton symetriquement

c'est pas la même question?

Il y a 3 heures, pou a dit :

Comment fait on pour envoyer une image et pas un lien?

Tu l'as déjà fait 2 fois dans ce sujet, non? ici et là 🤔 ... il suffit de glisser l'image depuis l'explorateur de fichier dans ton message

Modifié (le) par remibora
Lien à poster
Partager sur d’autres sites

Merci pour ces explications claires, je ne connaissais pas l'utilisation de la barre "de fonctions"

Je viens de faire la même manoeuvre avec cette image  qu'avec celle qui n'a donné lieu qu'à un lien et ça fonctionne, je ne comprends pas

Mes deux questions ne cherchaient pas le même résultat mais c'est de ma faute parce qu'elles portent à confusion

La première c'était : comment faire pour supprimer le porte bouton et le transferer exactement de l'autre coté de l'allume cigare  (en symetrie) puisqu'il y avait un trou entre les deux cylindres qu'il fallait reporter  à l'opposé de l'allume cigare

la deuxième tu y as répondu très clairement










Lien à poster
Partager sur d’autres sites

Salut,

D'après ce que j'ai compris, tu a réussi à faire la symétrie du porte-bouton.

Pour avoir le porte-bouton uniquement à gauche, tu peux:

  • soit partir de la version avec les 2 portes-boutons et construire un enlèvement de matière pour supprimer le porte-bouton de droite + boucher le trou qui communique avec la partie centrale
  • soit importer ta pièce dans un assemblage et créer une pièce symétrique.
Lien à poster
Partager sur d’autres sites

J'ai fait une autre pièce qui vient bloquer celle ci sur un tube et je n'ai pas encore retravaillé selon tes conseils

ce sera pour un peu plus tard quand j'aurai imprimé la première pour voir

à+

Lien à poster
Partager sur d’autres sites
