Bonjour à vous tous,
J’espère être sur le bon 'forum'.
Je suis à la recherche d'une personne pouvant éventuellement avec un logiciel 3D de modéliser un embout pour un profilé en aluminium.

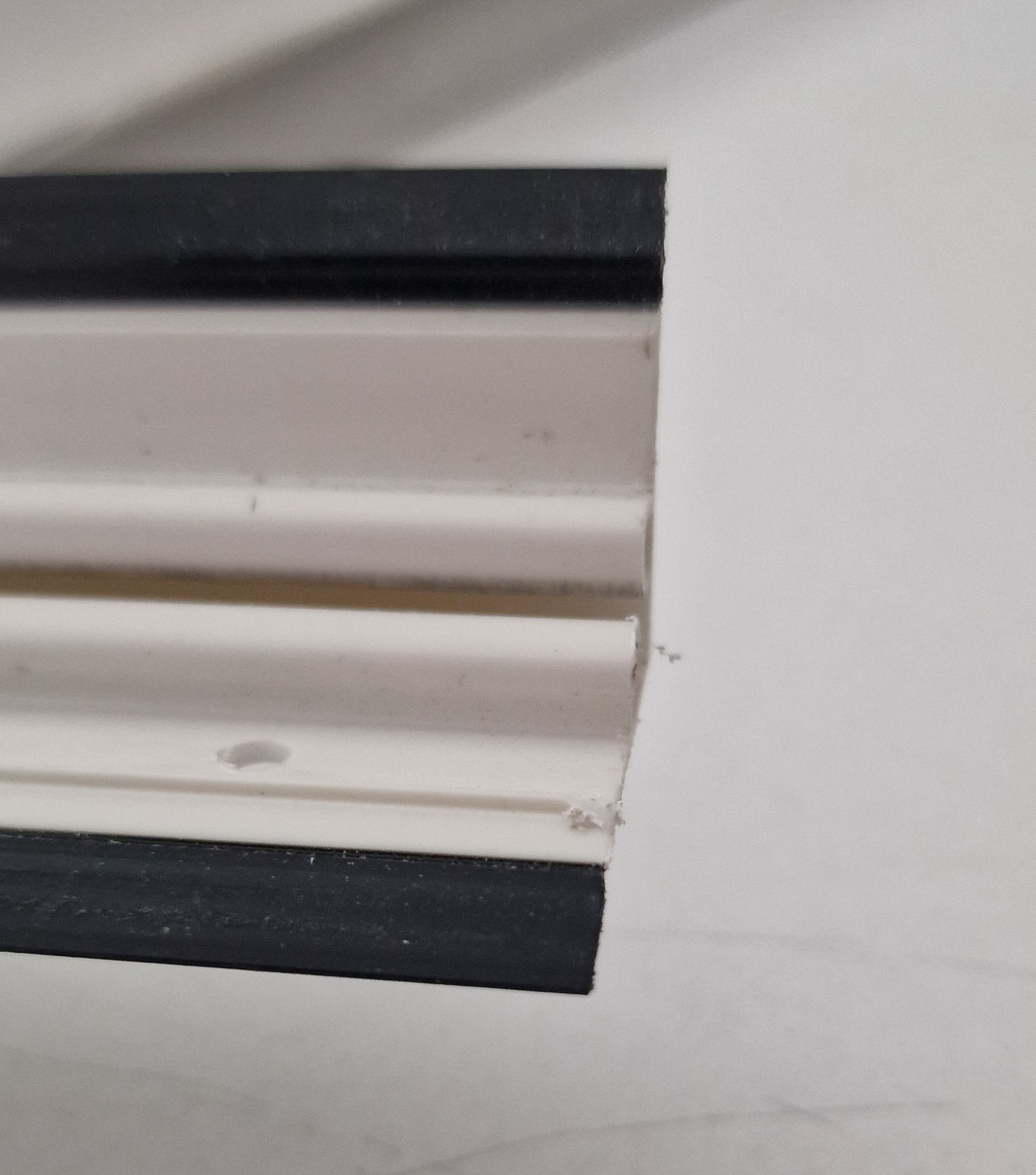

Le profilé en question fait 25mm * 25mm et l'embout devrait être de 5 à 10 mm (large).

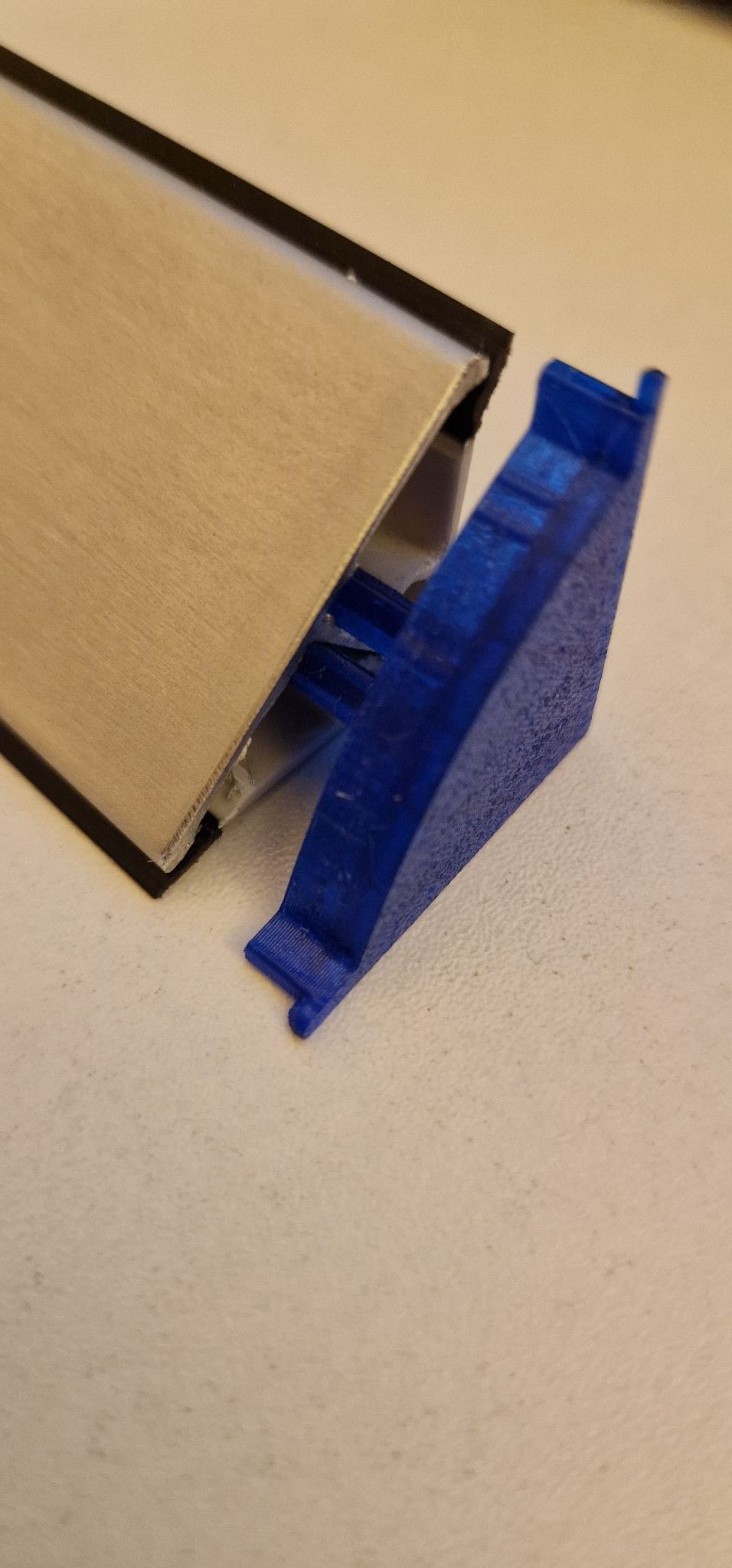

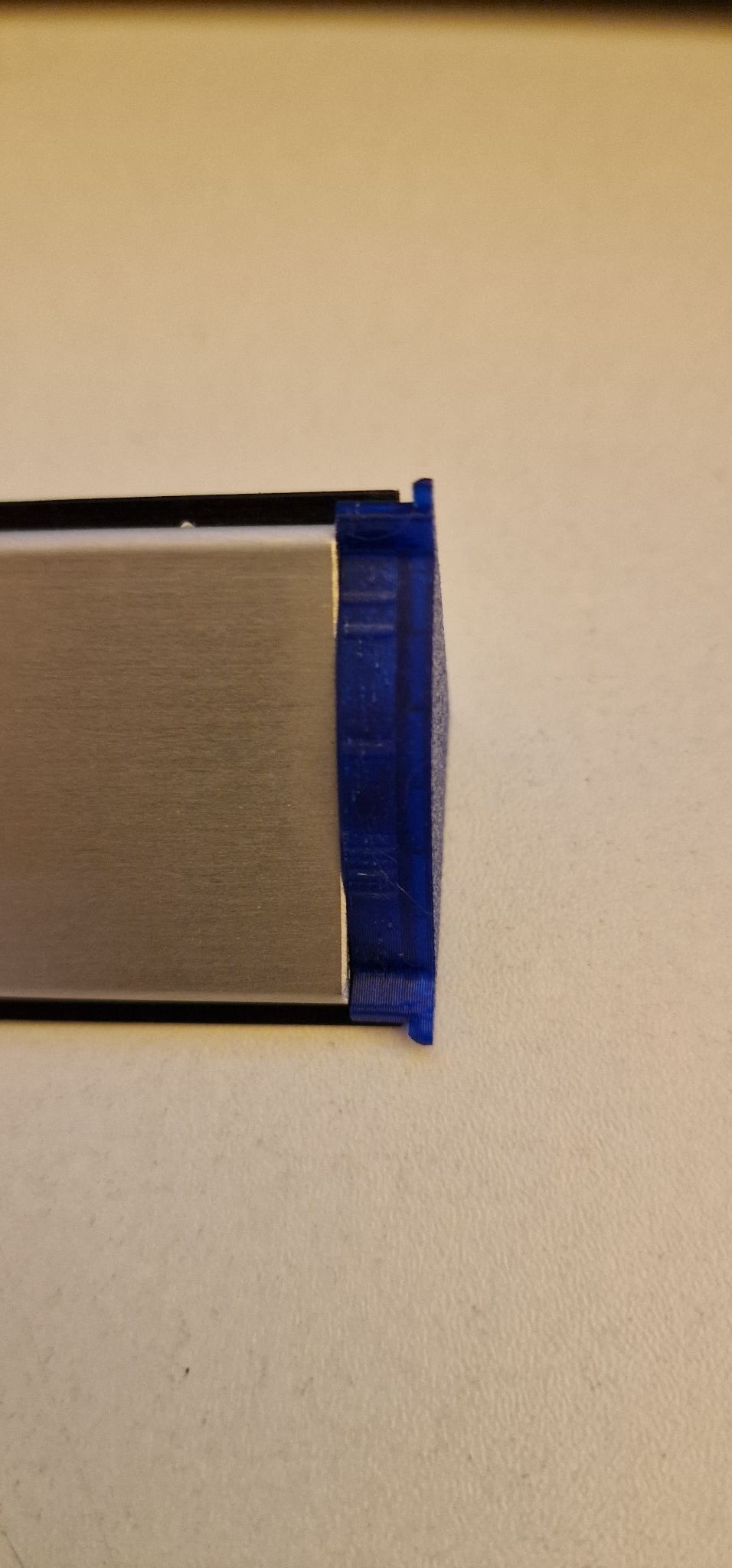

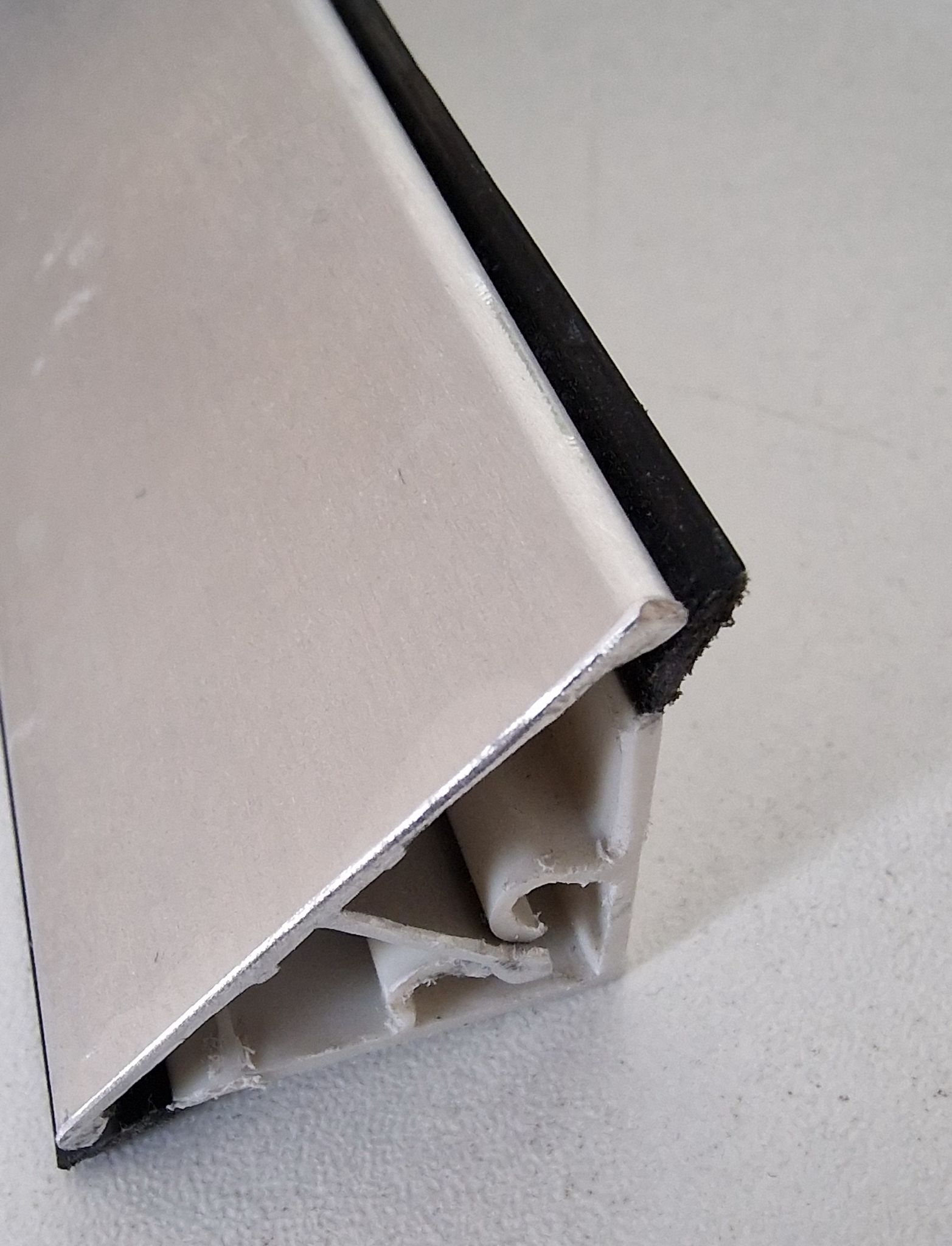

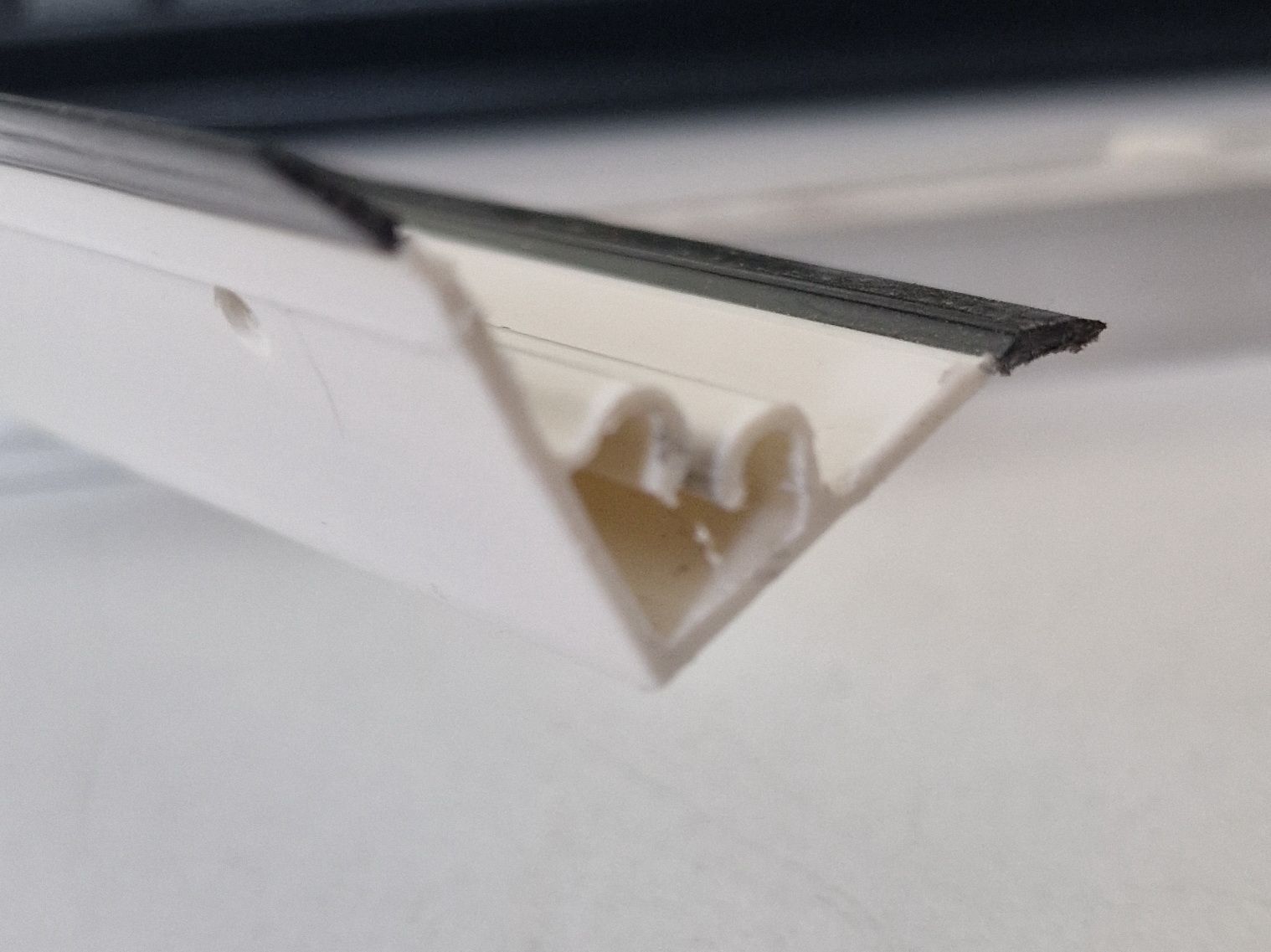

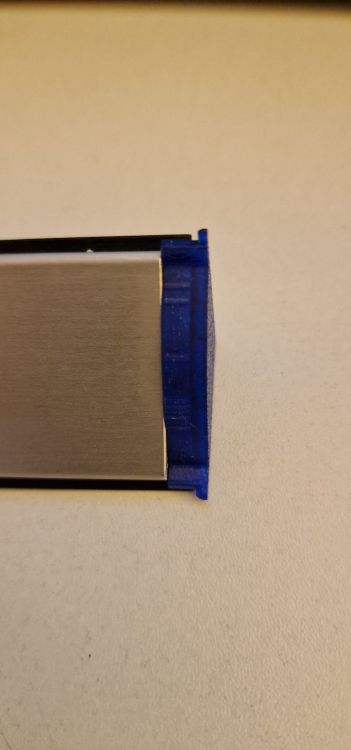

Je vous joints quelques photos et Merci à vous pour cette aide.

[RFN_31]

Bonsoir,

Tu veux obturer le profilé ? Jusqu'aux parties noires ? Il faudrait l'ensemble des cotes notamment des formes intérieures.

[pjtlivjy]

bonsoir @souriceaux tu veux un capuchon en somme si je comprends bien mais les joints noirs vont posés problème.

ça donne l'impression qu'il y en a un qui plus large que l'autre

[souriceaux]

@RFN_31 , @pjtlivjy.
Effectivement c'est un capuchon.

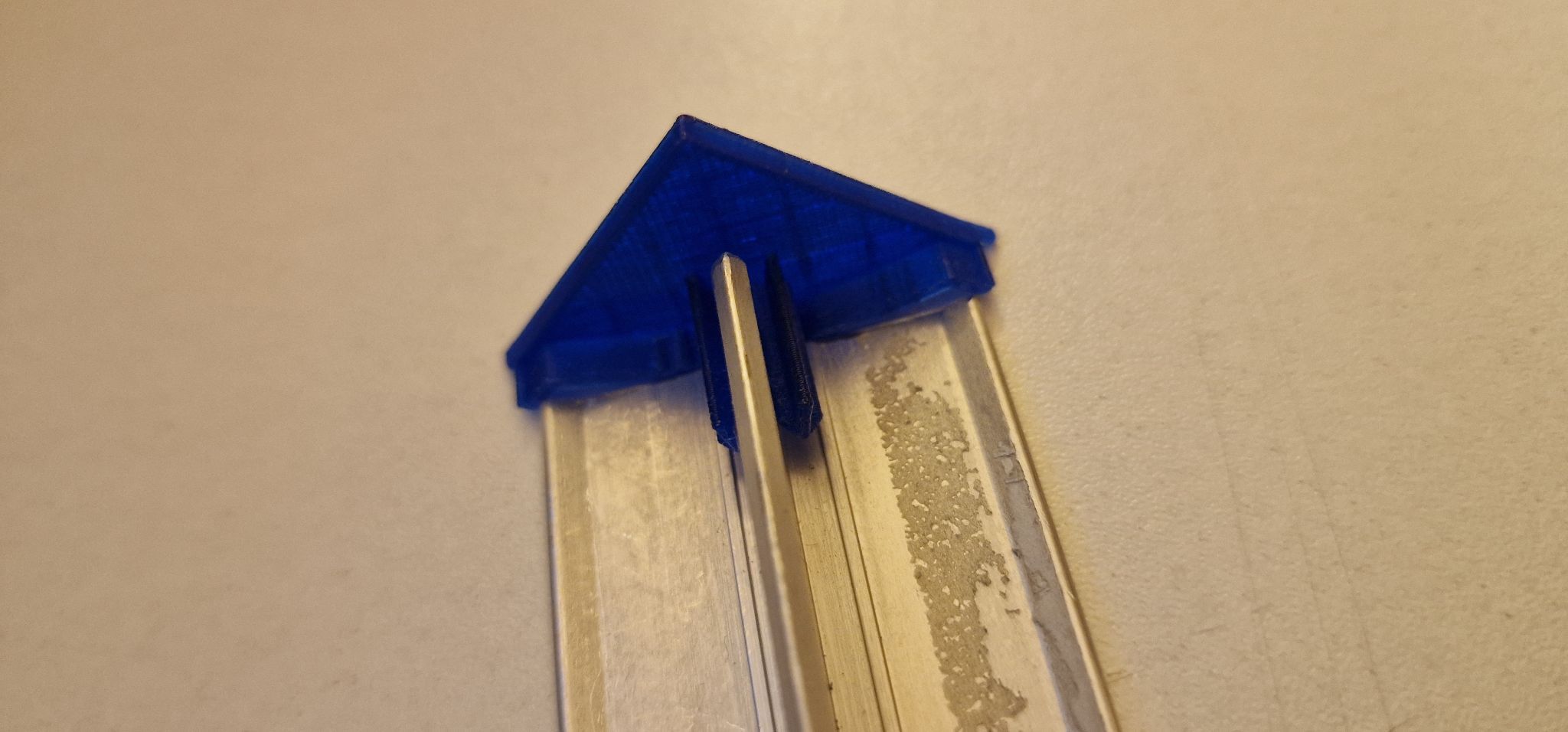

J'ai bricolé avec QiDi plusieurs fichiers car je n'ai pas de logiciel pour pouvoir le modéliser ;(
Profilé V2.stl

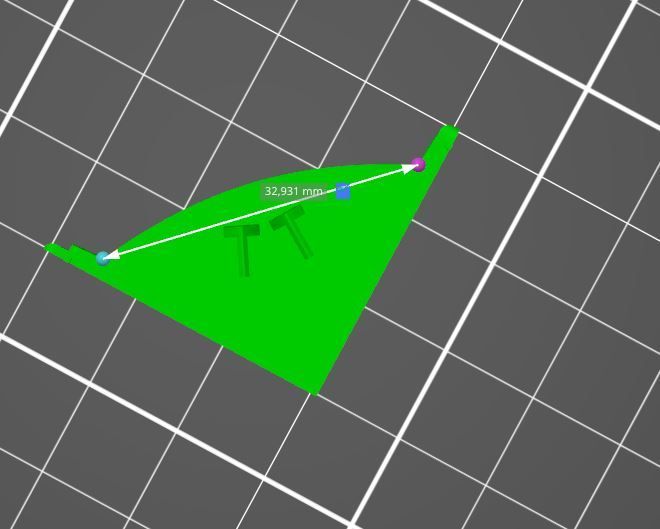

Petit oups car le coin arrondi doit être plat et si possible rentré dessous

[RFN_31]

Si tu nous publies ton fichier, il pourra nous servir à obtenir les cotes (format stl de préférence ou 3mf)

Modifié (le) Mars 5, 2025 par RFN_31

[pjtlivjy]

sinon @souriceaux un schéma avec des cotes et le tour est joué, c'est une pièce géométrique qui demandera peu de temps de modélisation

[souriceaux]

Merci à vous pour cette aide.
@RFN_31, j'ai mis le fichier, mais peut-être qu'il a mal été transféré.
De nouveau celui là :
Profilé V2.stl
@pjtlivjy je vais essayer de faire un schéma rapidement, mais il faut juste modifier le fichier joint comme cela :

Une droite, de manière a ce que le coin puisse rentrer dessous
De nouveau merci à vous



[RFN_31]

En décalquant ton fichier dans Freecad, j'obtiens le STL suivant :

profilé-capuchon.stl

Dans le zip, tu as le fichier source au format Freecad

profilé.zip

Je suppose qu'il y aura des retouches à faire...

[souriceaux]

Un grand merci pour ce fichier @RFN_31.
A charge de revanche si je peux, avec mes modestes moyens, de dépanner.
Superbe, j'ai aussi modifié mon fichier mais je n'arrive pas à effectuer la découpe au milieu.
Comment as tu réussi à effectuer cette découpe pour qu'il puisse s'intégrer dans le profilé ?
En pièce jointe mon fichier.
Profilé V6.stl
De nouveau merci A+

[RFN_31]

Avec Freecad...

Pas de découpe, juste des protrusions.

Mais je ne suis pas certains des cotes...

Modifié (le) Mars 5, 2025 par RFN_31

[souriceaux]

re @RFN_31, si cela est possible de modifier juste la V6 avec cette fameuse fente cela m’intéresse aussi.

Modifié (le) Mars 5, 2025 par souriceaux

[RFN_31]

Ok, je te fais cela ce soir ou demain.

[RFN_31]

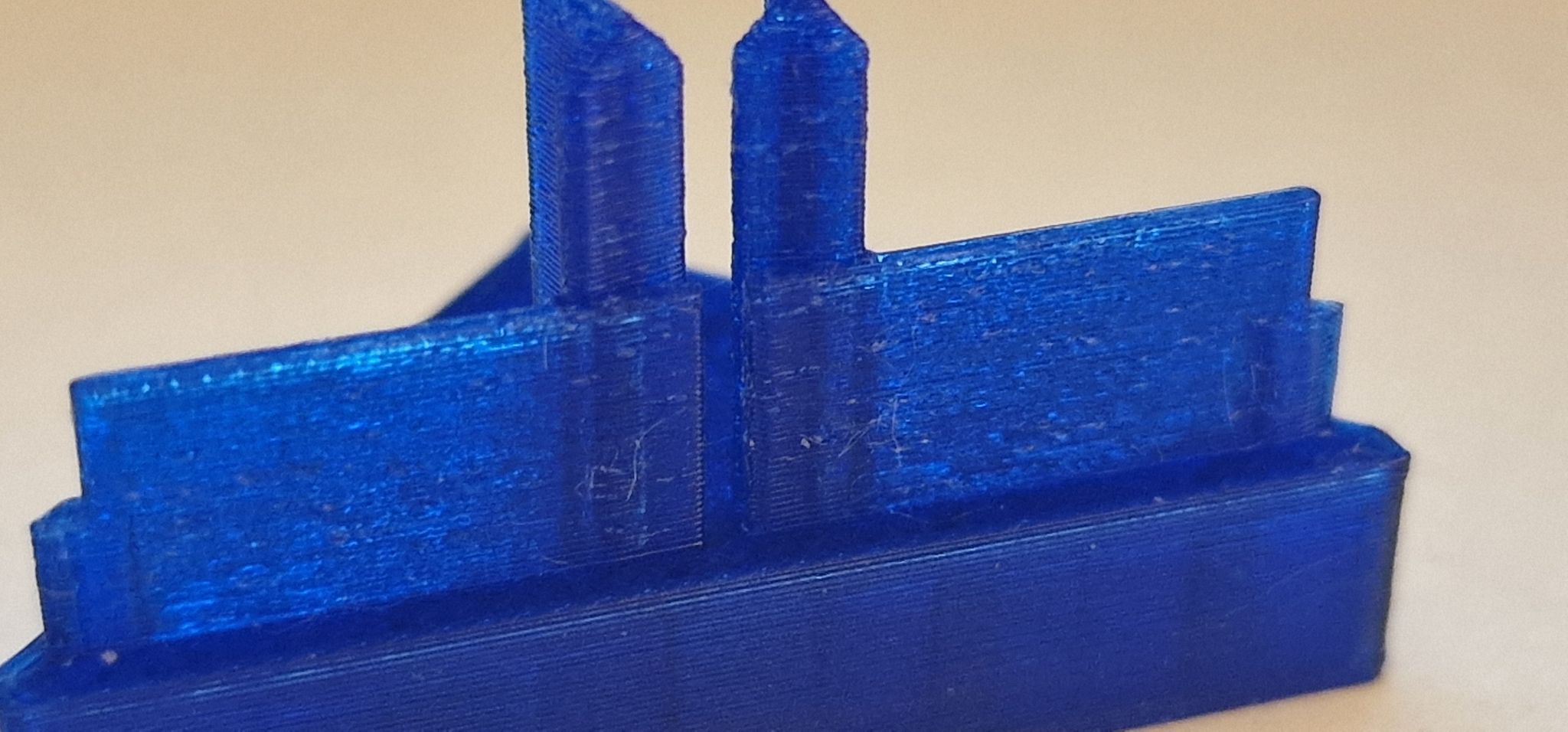

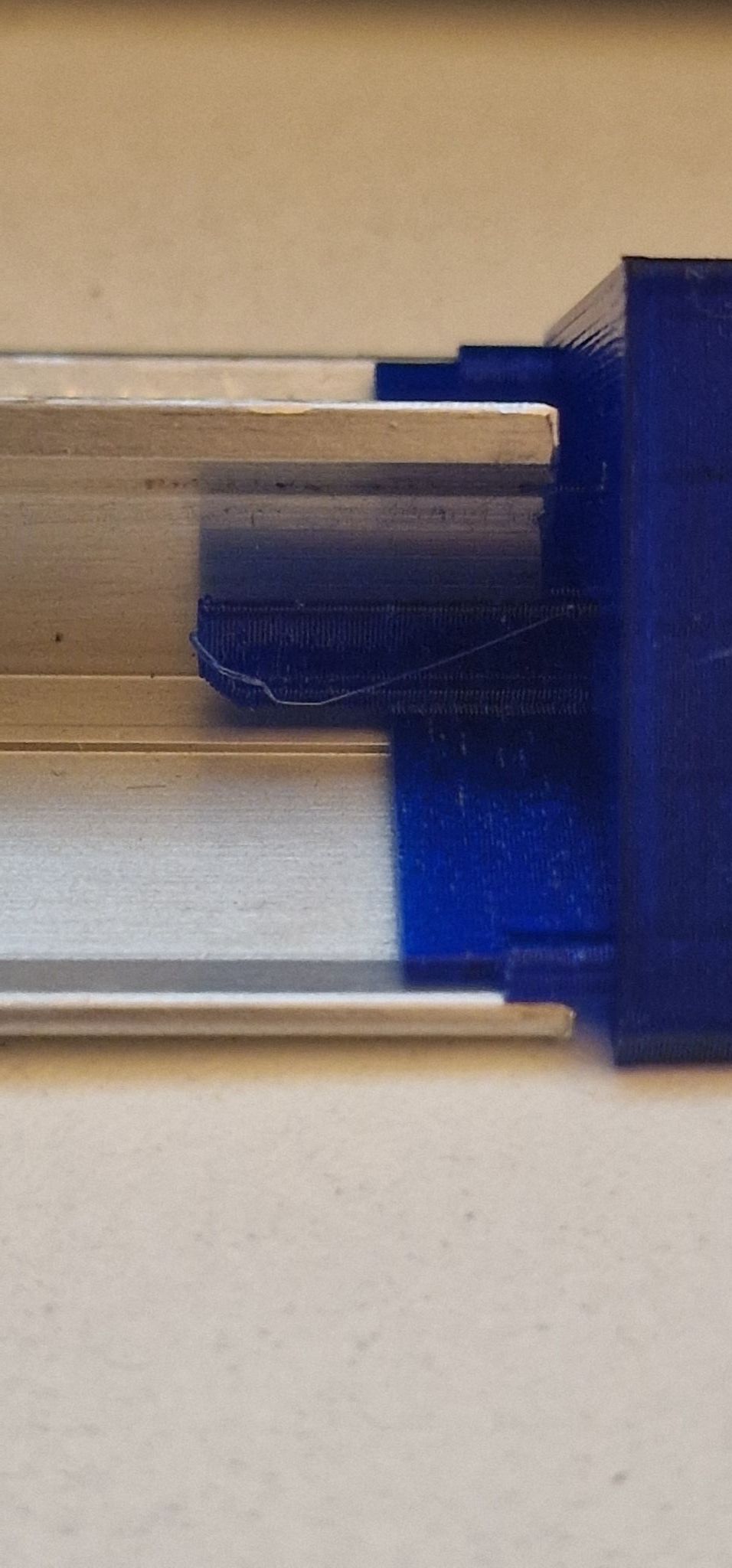

Voici la nouvelle version:

profilé-cap_v6.stlprofilé.zip

Cela convient-il ?

[souriceaux]

il y a 14 minutes, RFN_31 a dit :

Cela convient-il ?

Superbe et merci pour le coup de main



[RFN_31]

Attend quand même de voir si ça fonctionne...
