diiity

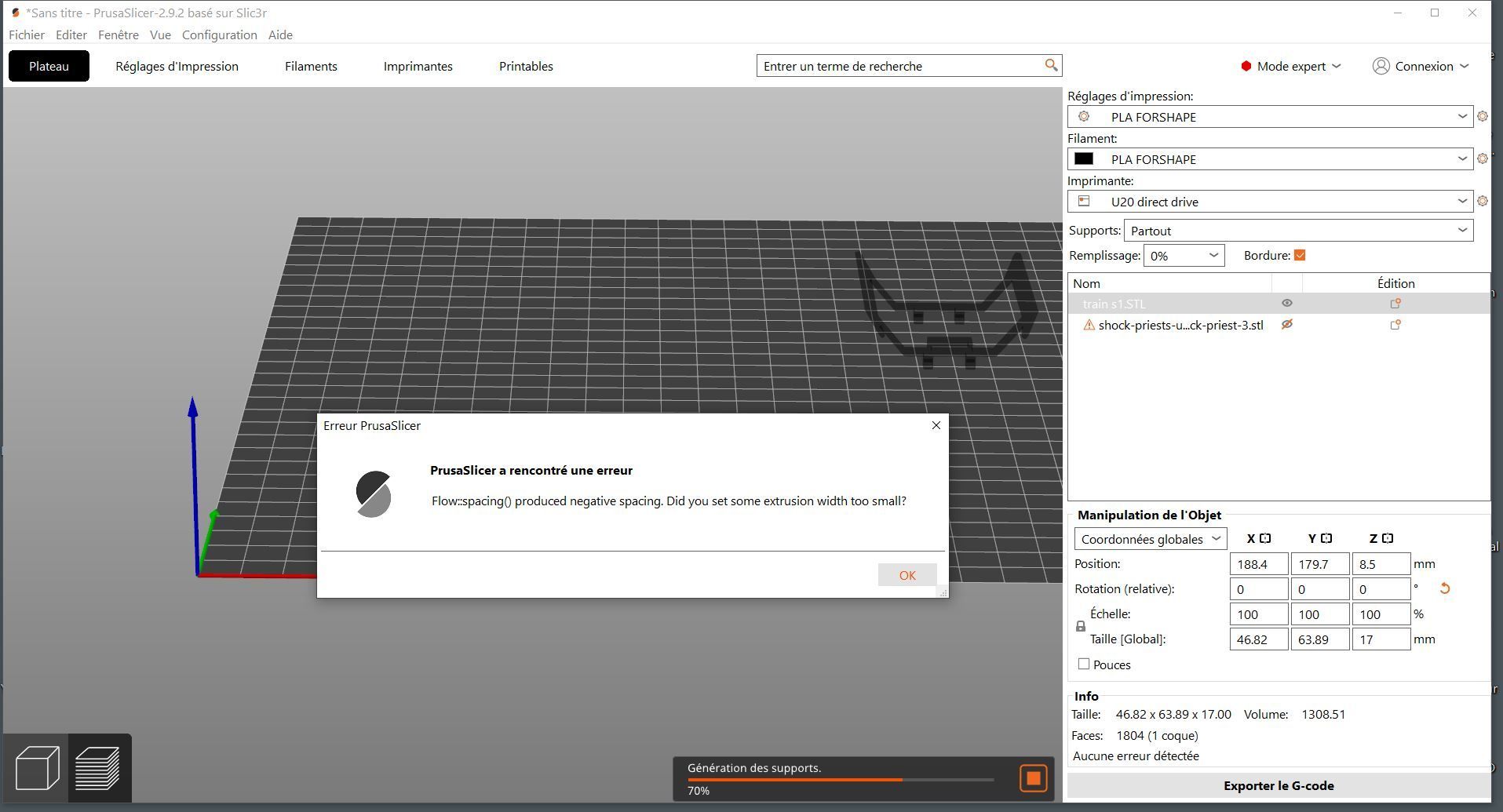

c'est bon j'ai trouvé, cela s'appelle ajouter générateur de support ou bloqueur de support, je ne trouve pas cela terrible. Merci diiity

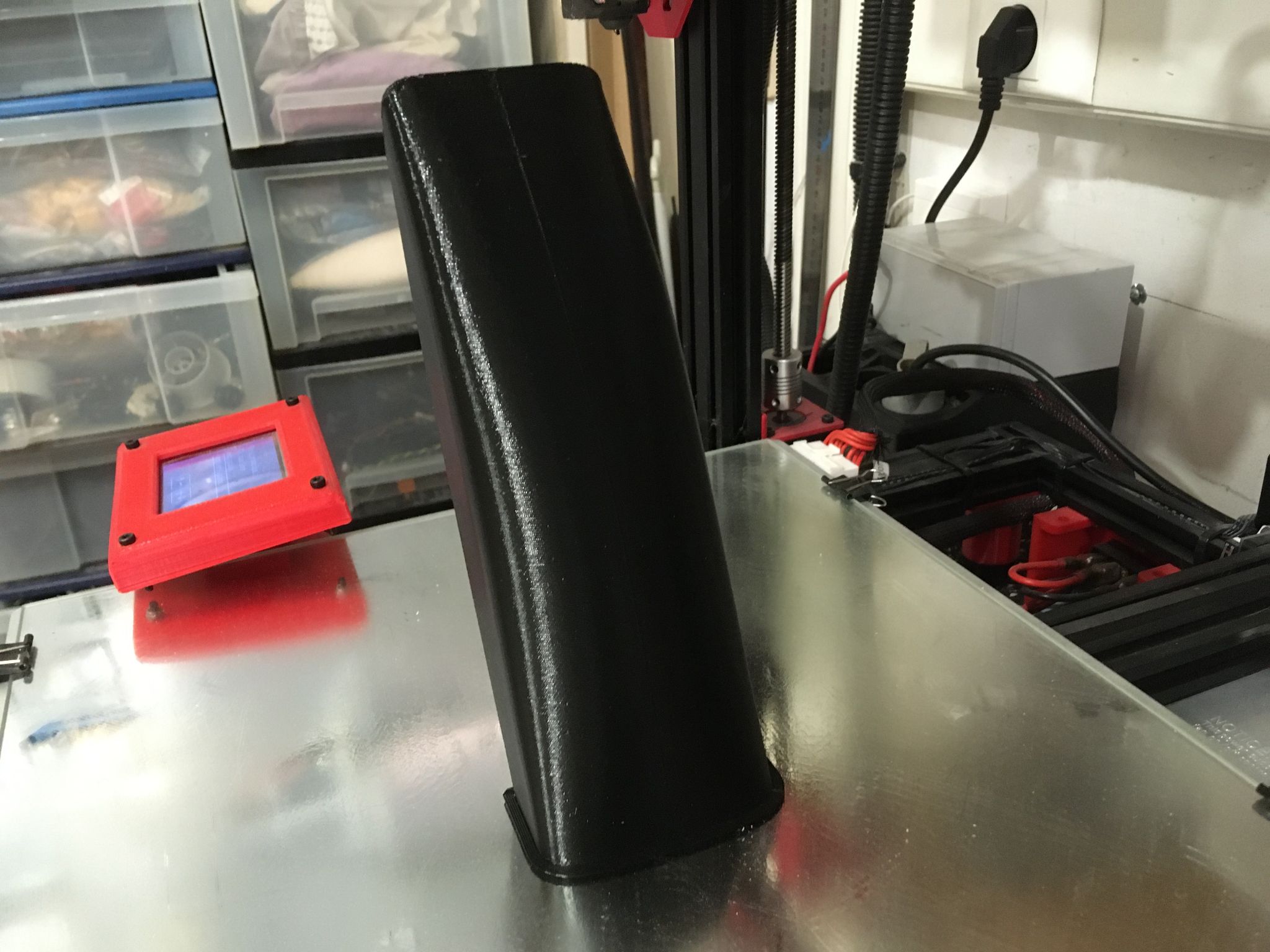

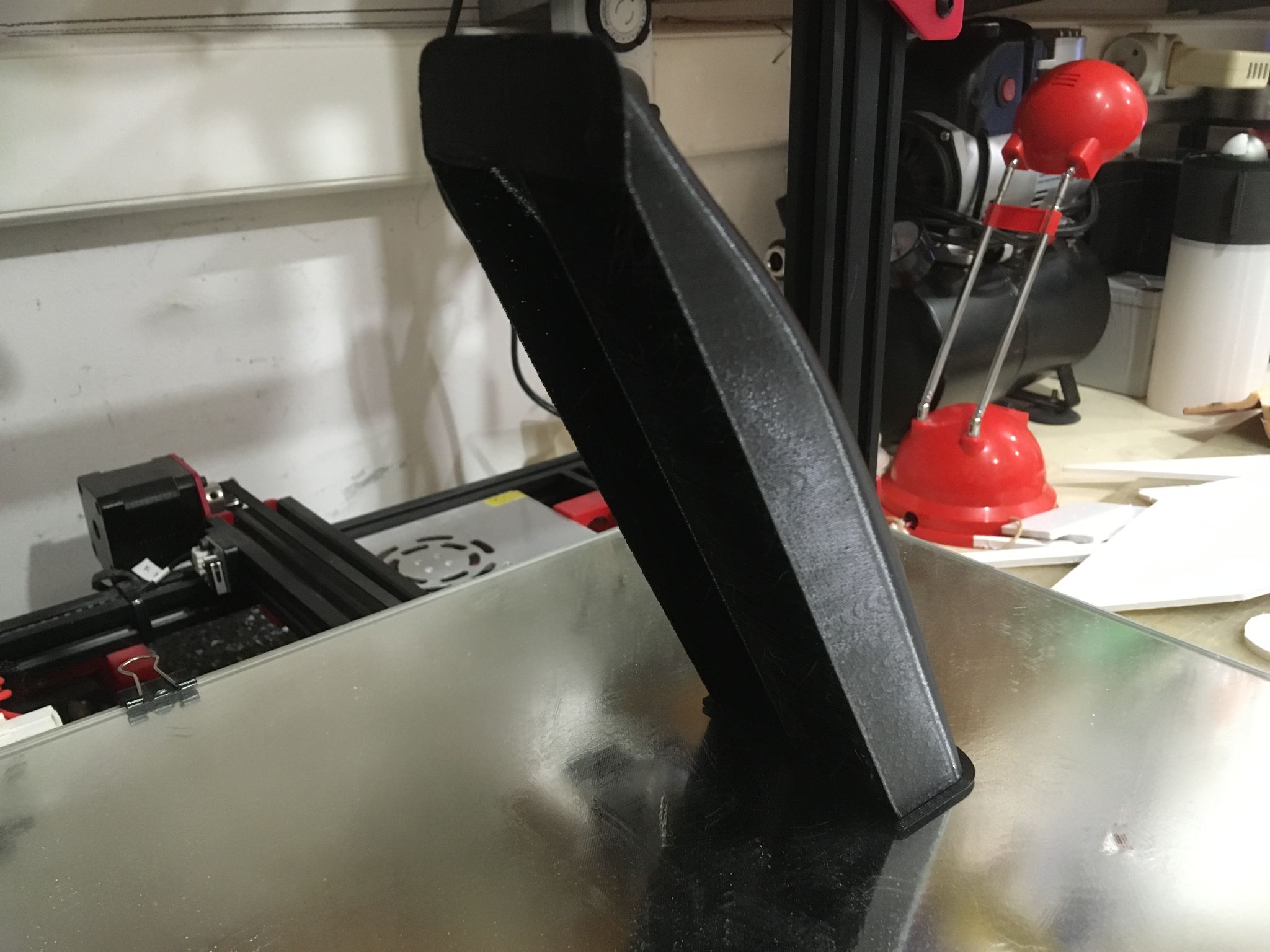

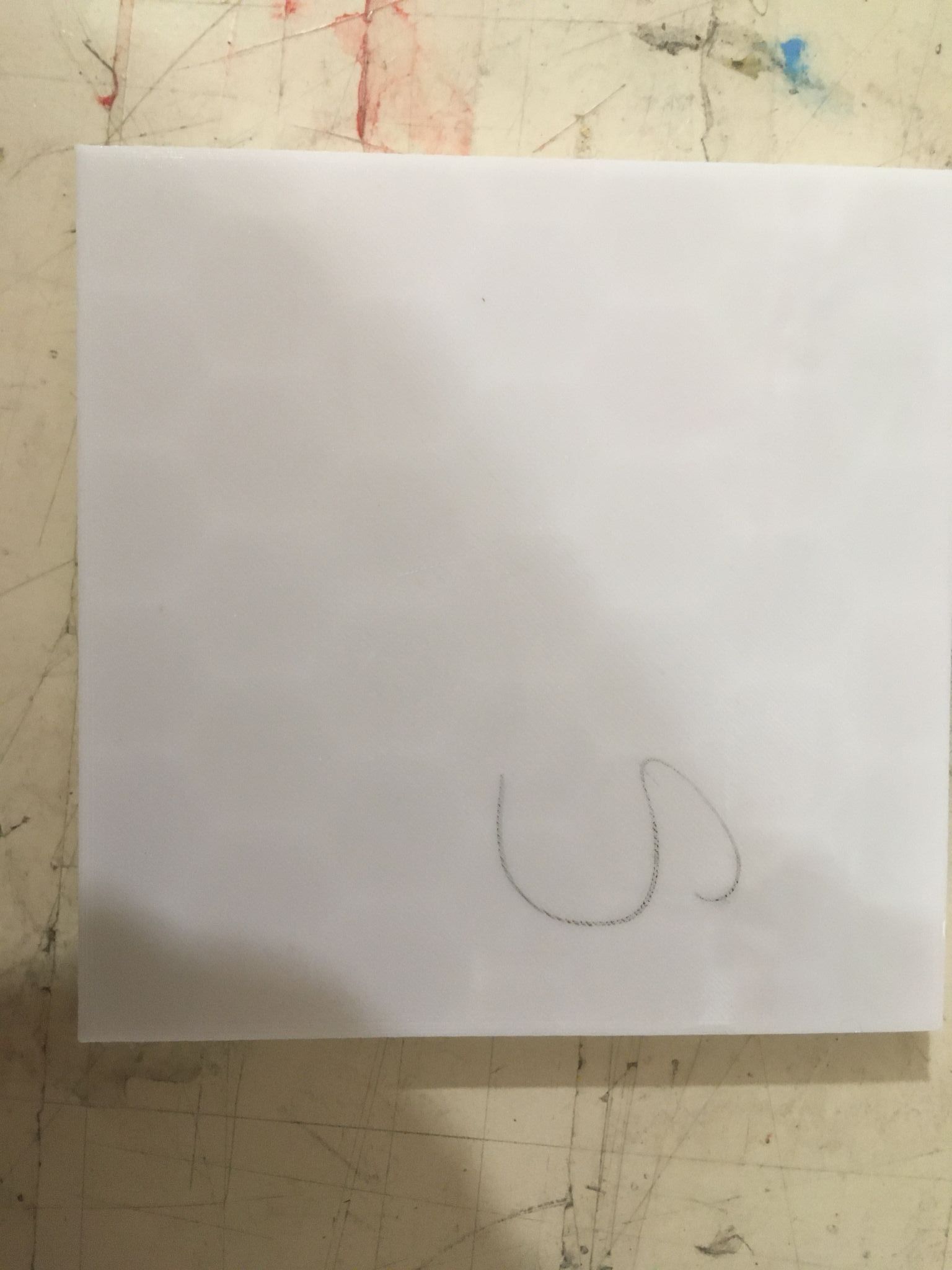

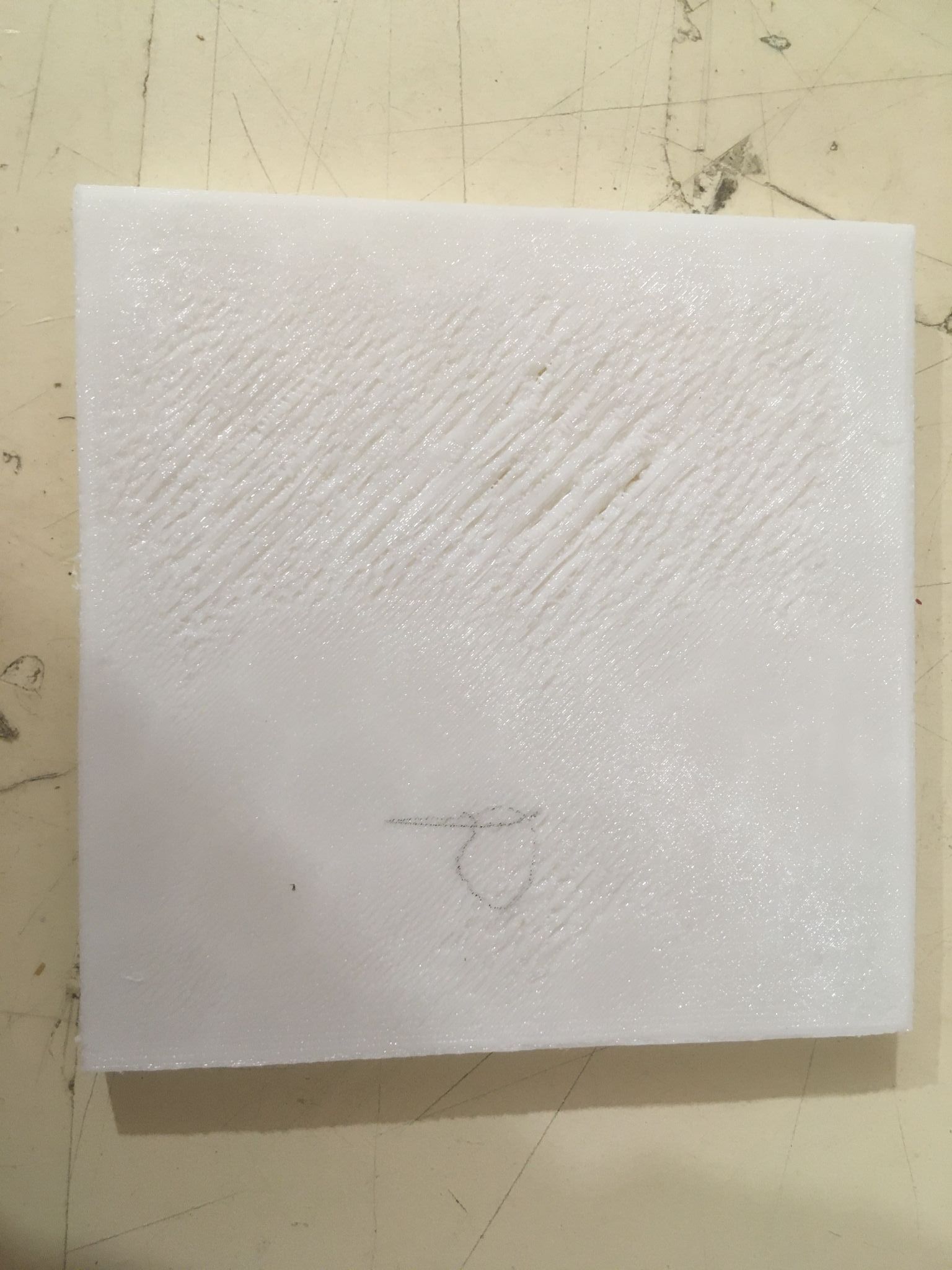

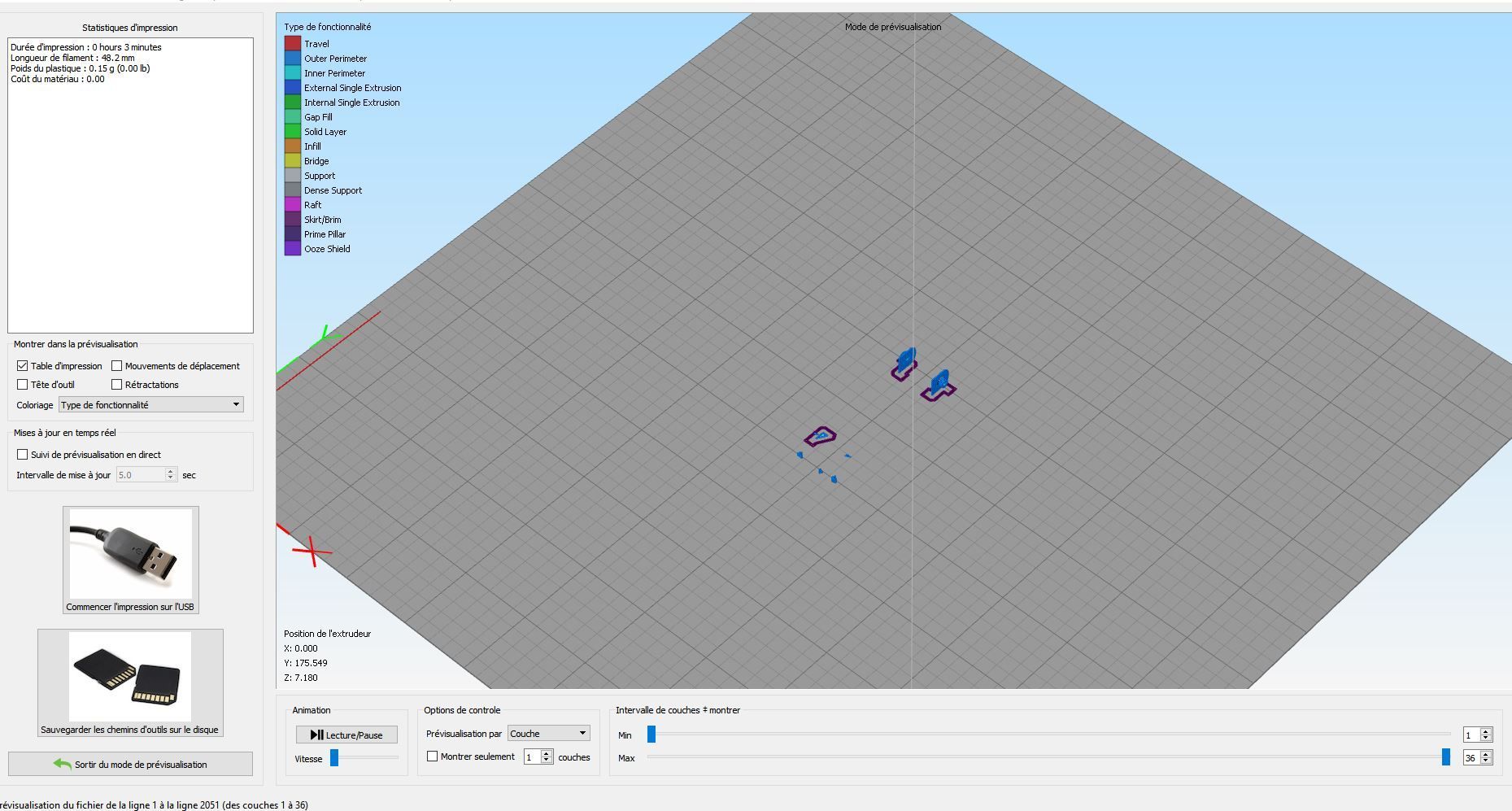

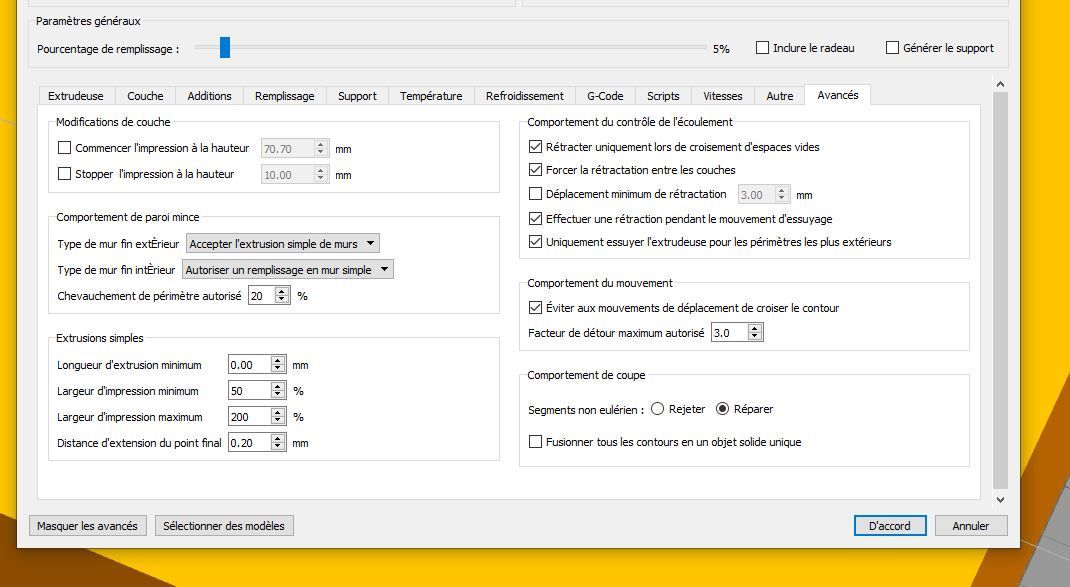

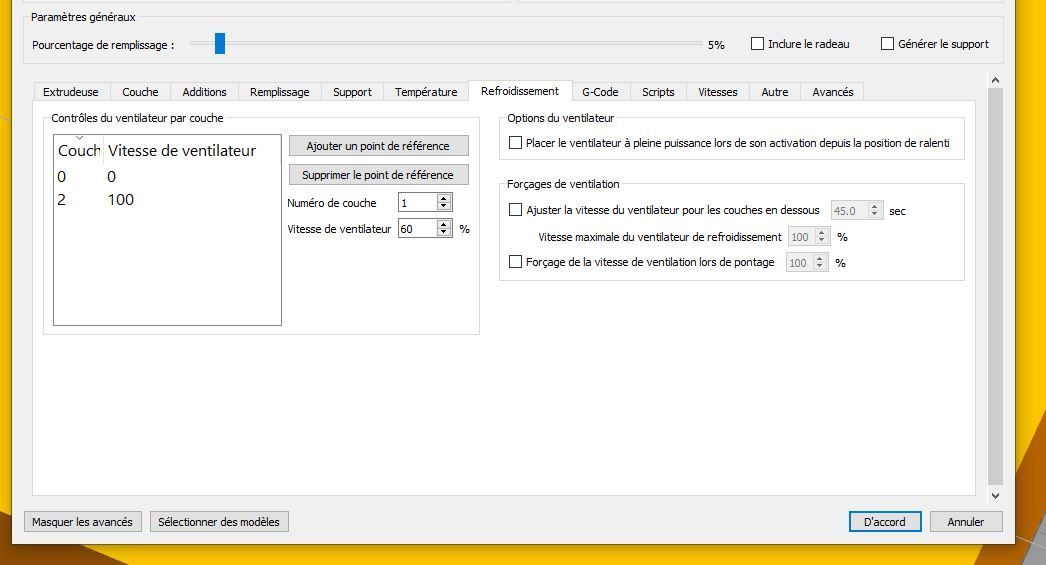

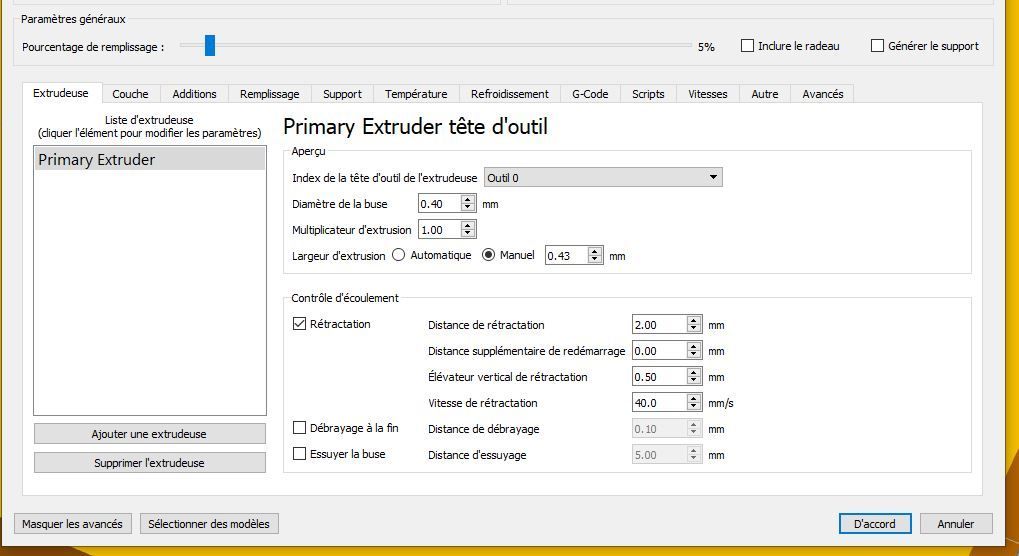

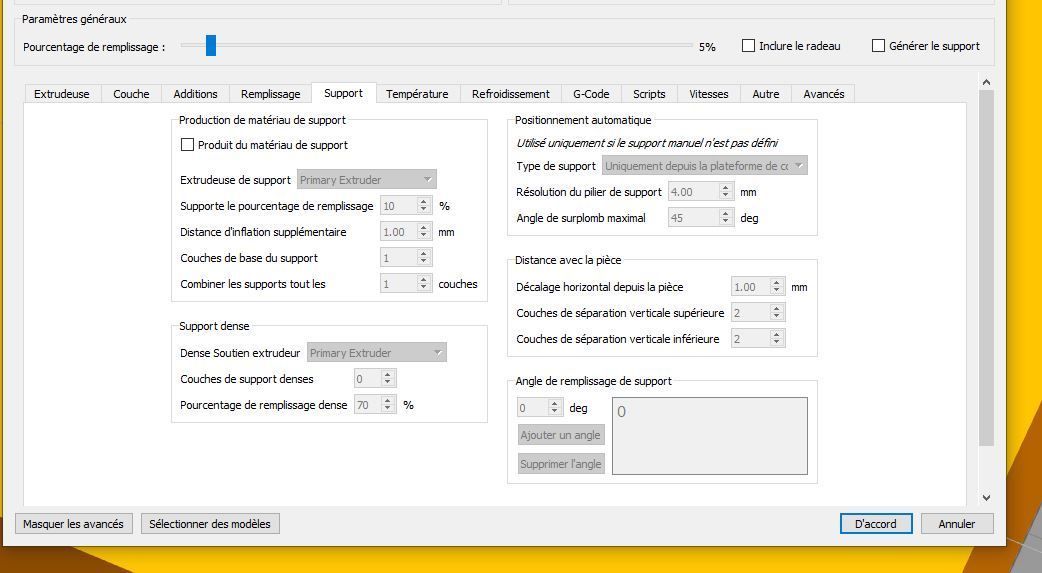

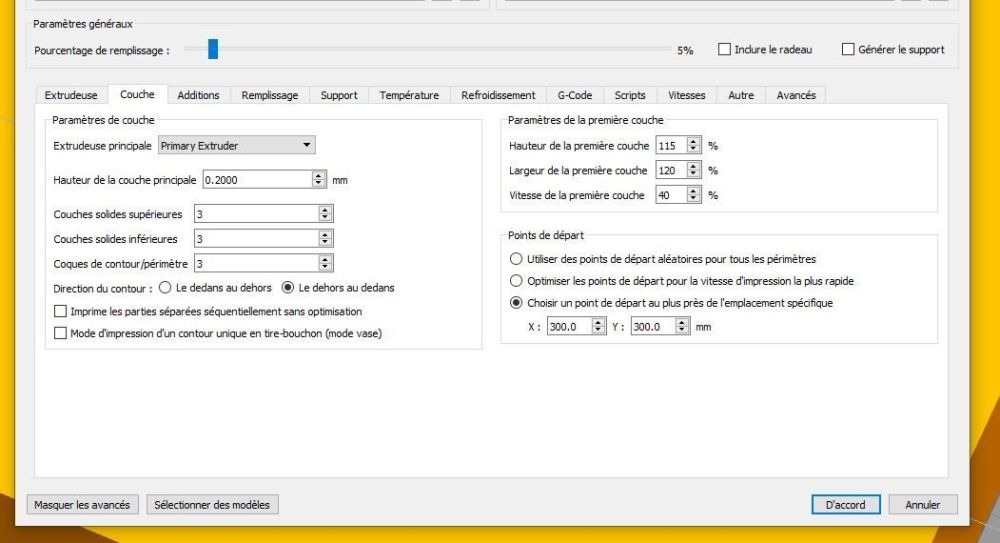

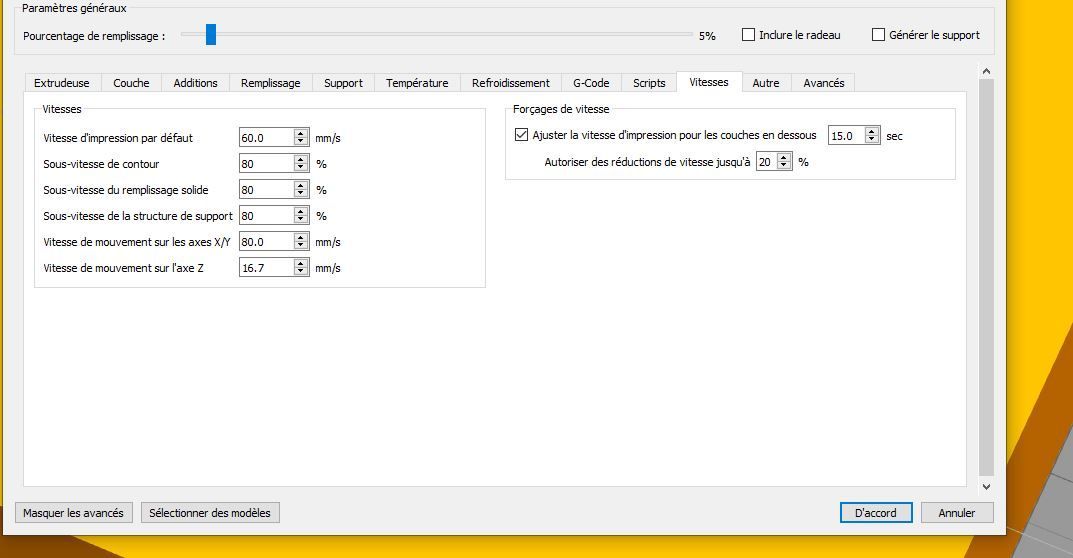

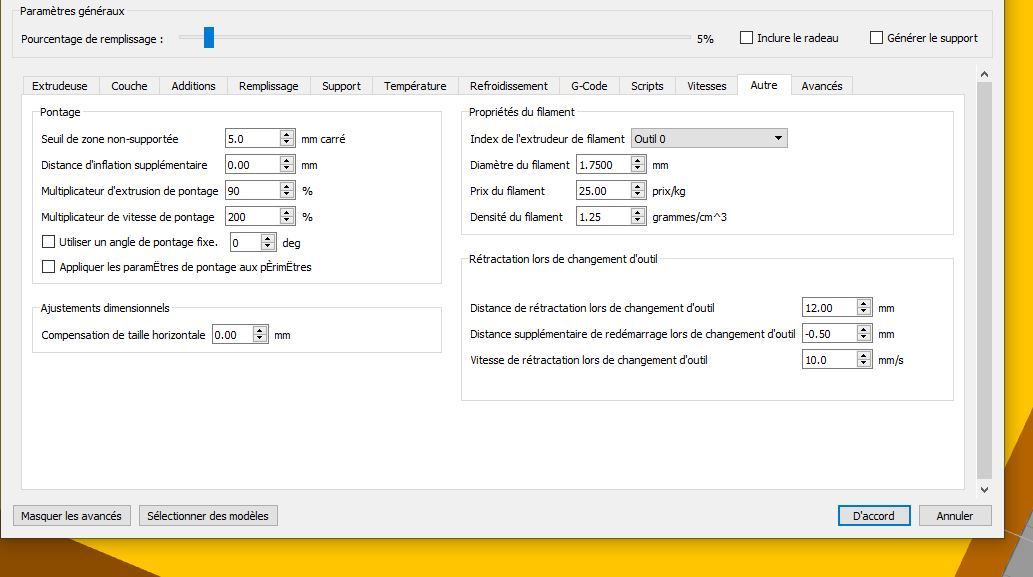

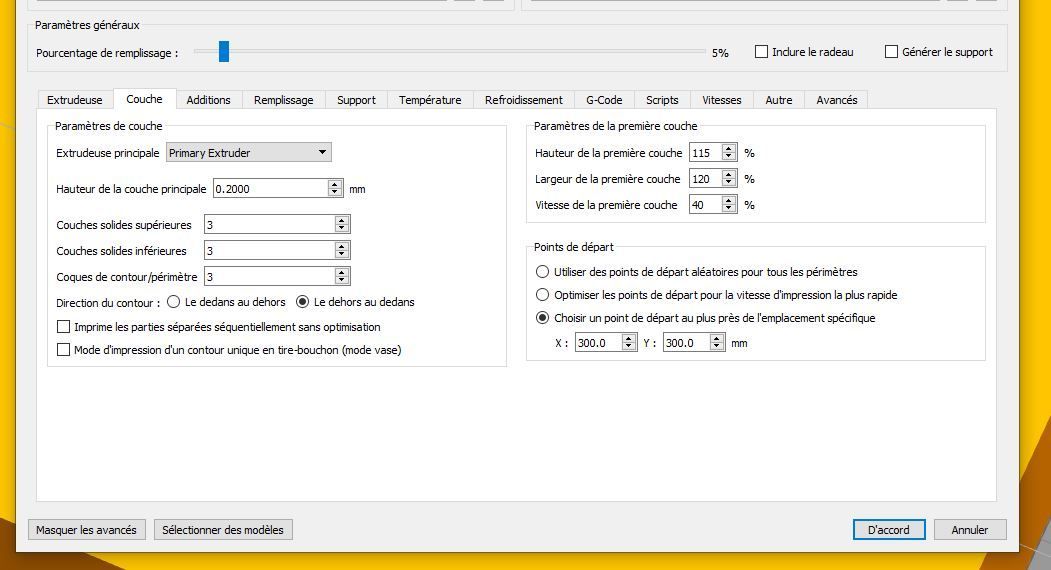

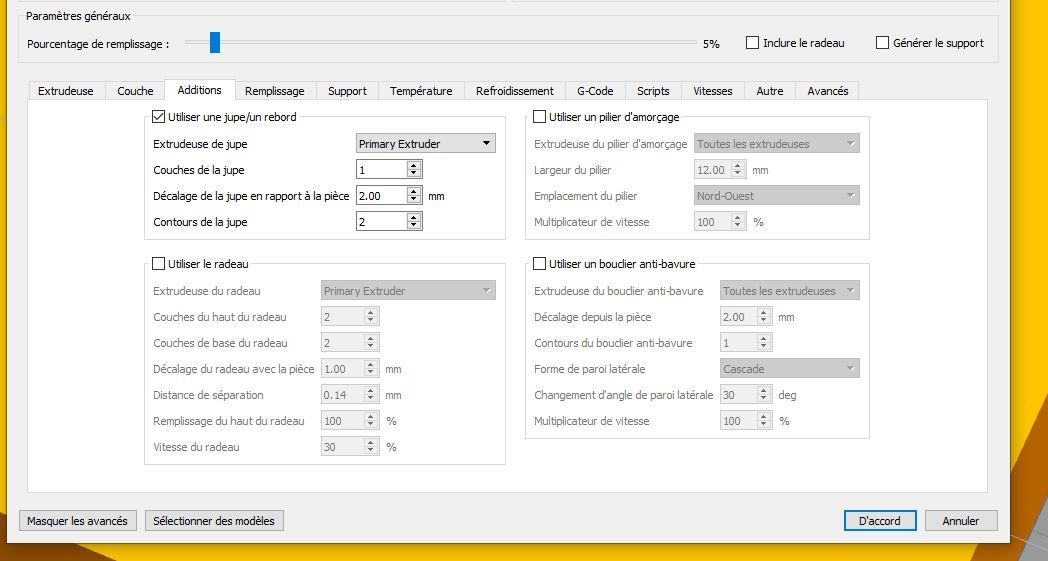

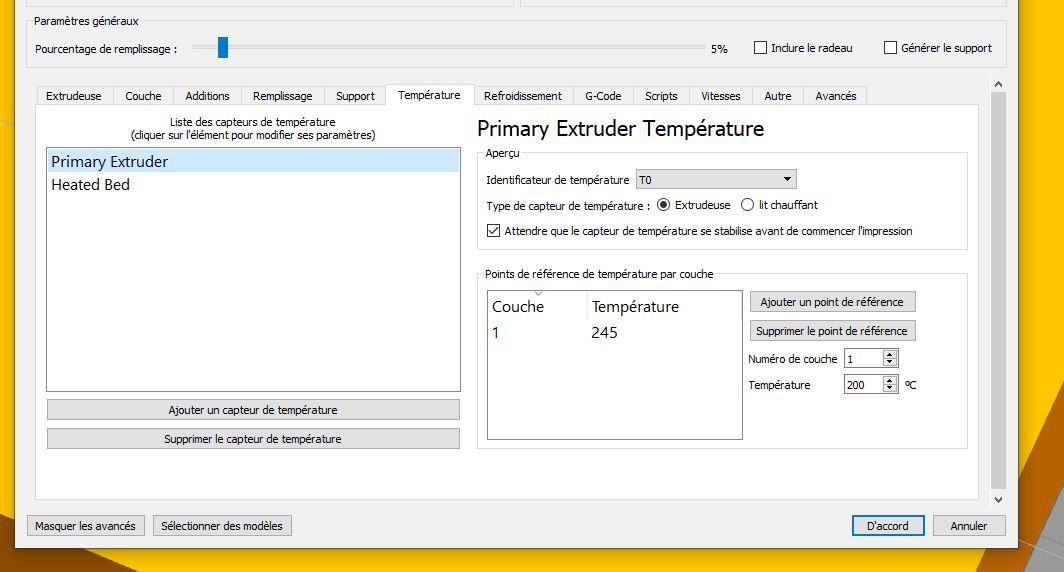

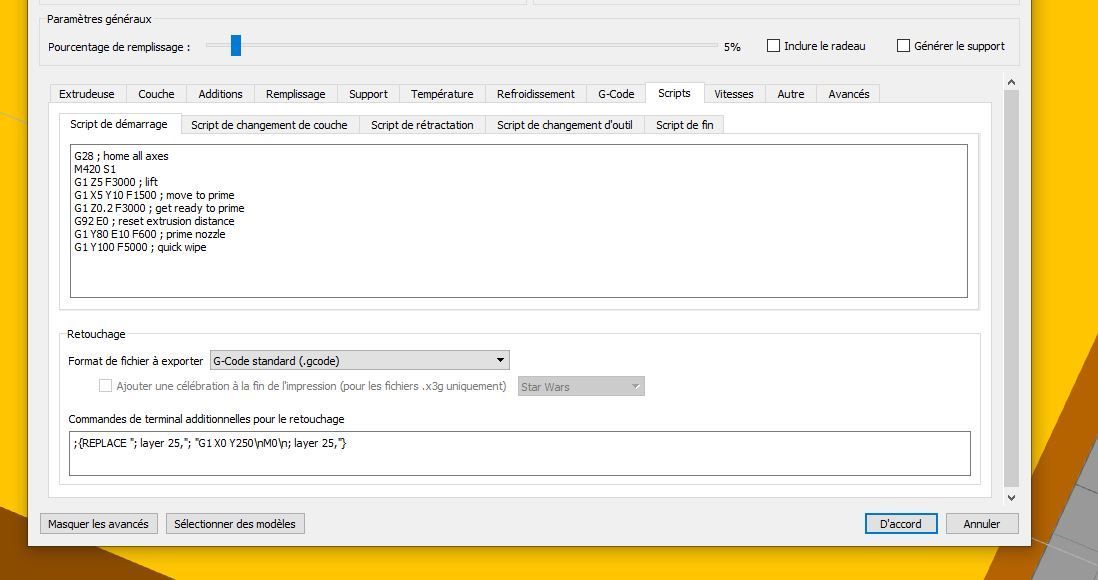

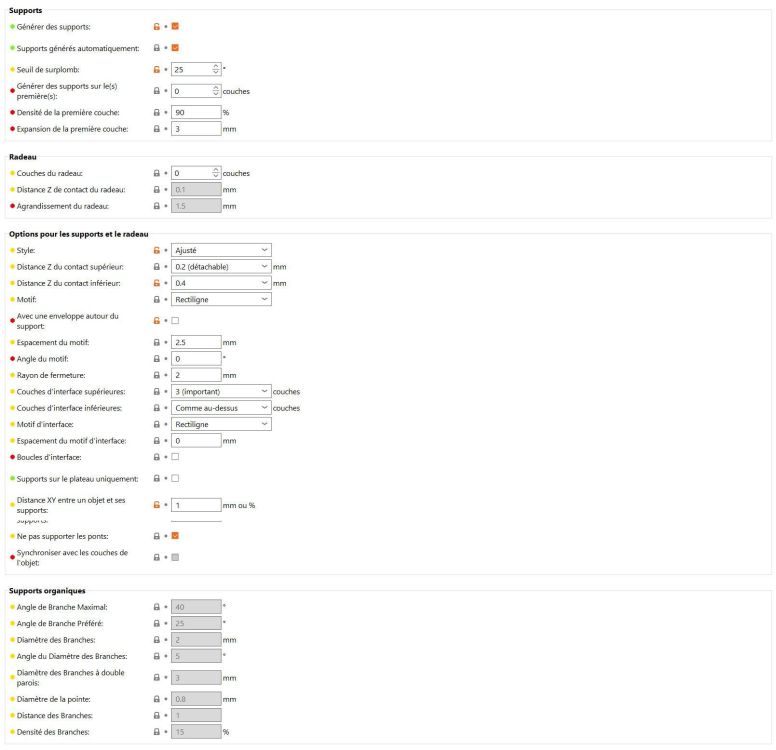

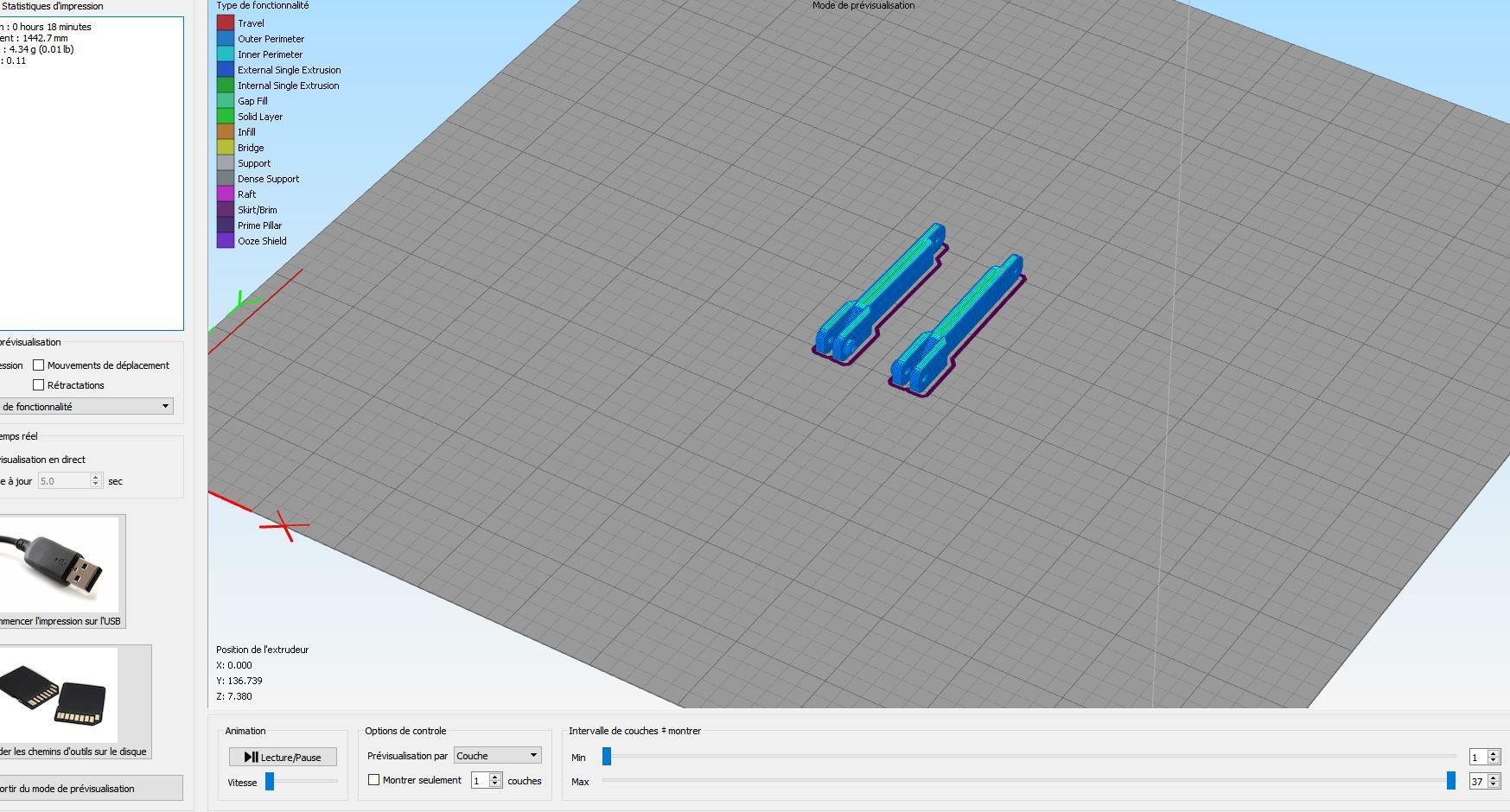

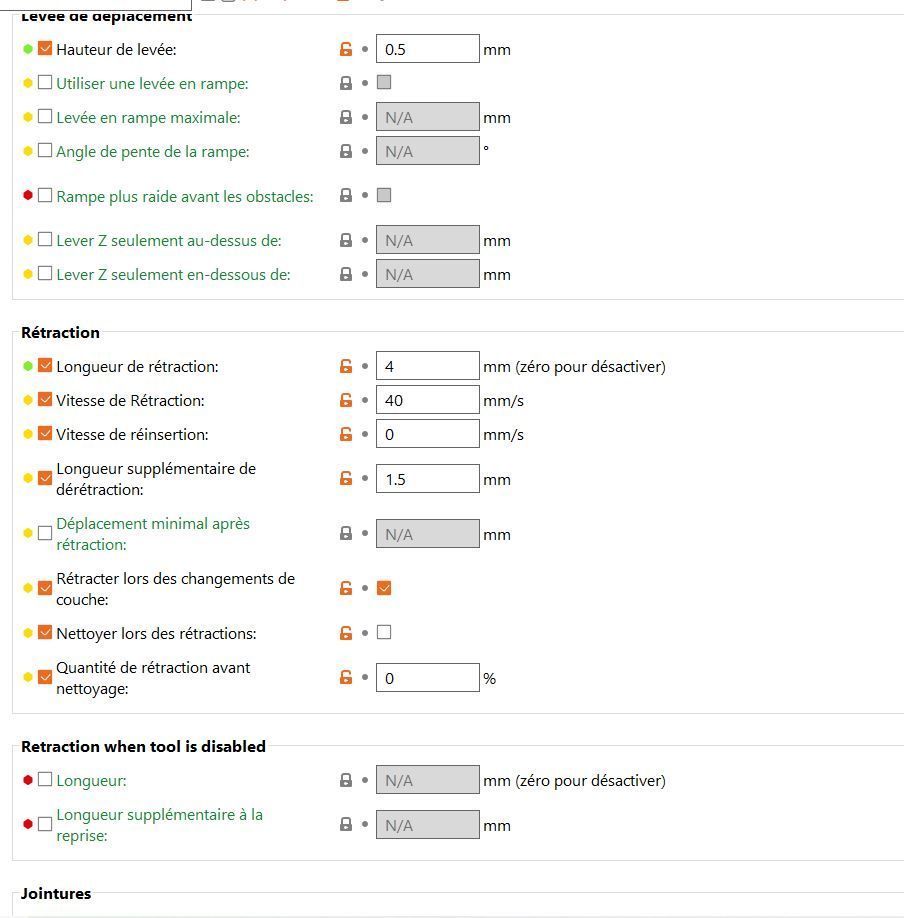

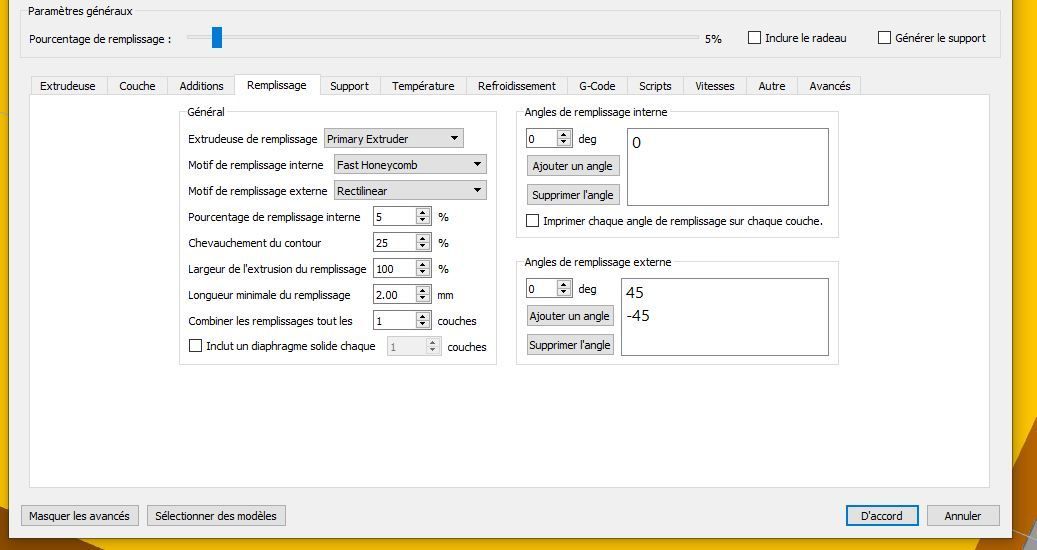

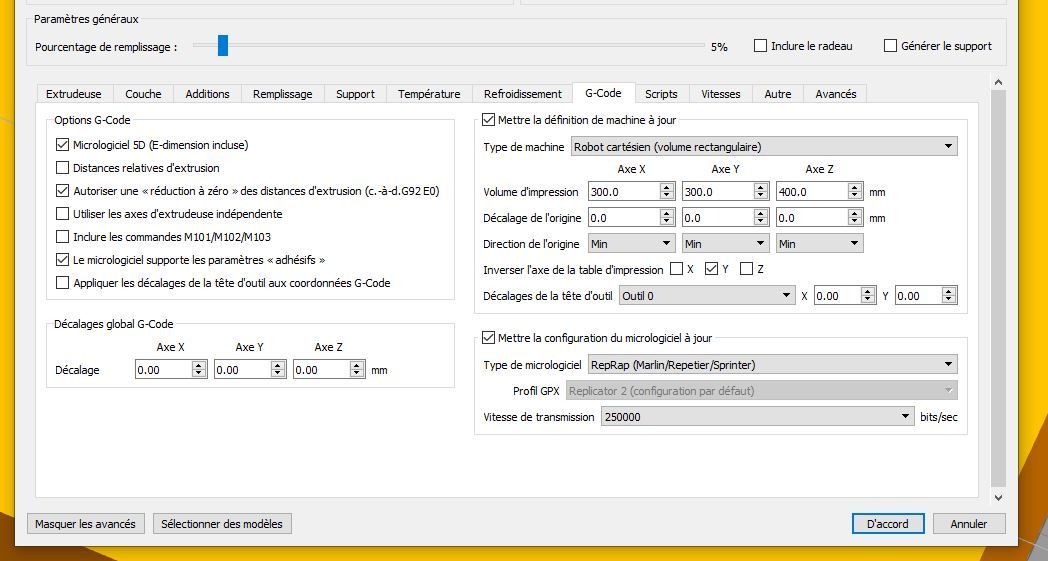

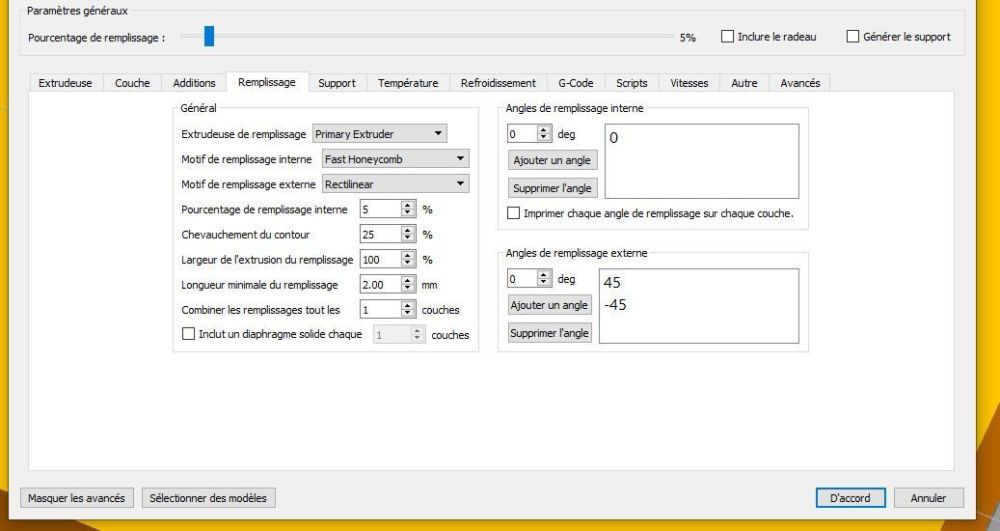

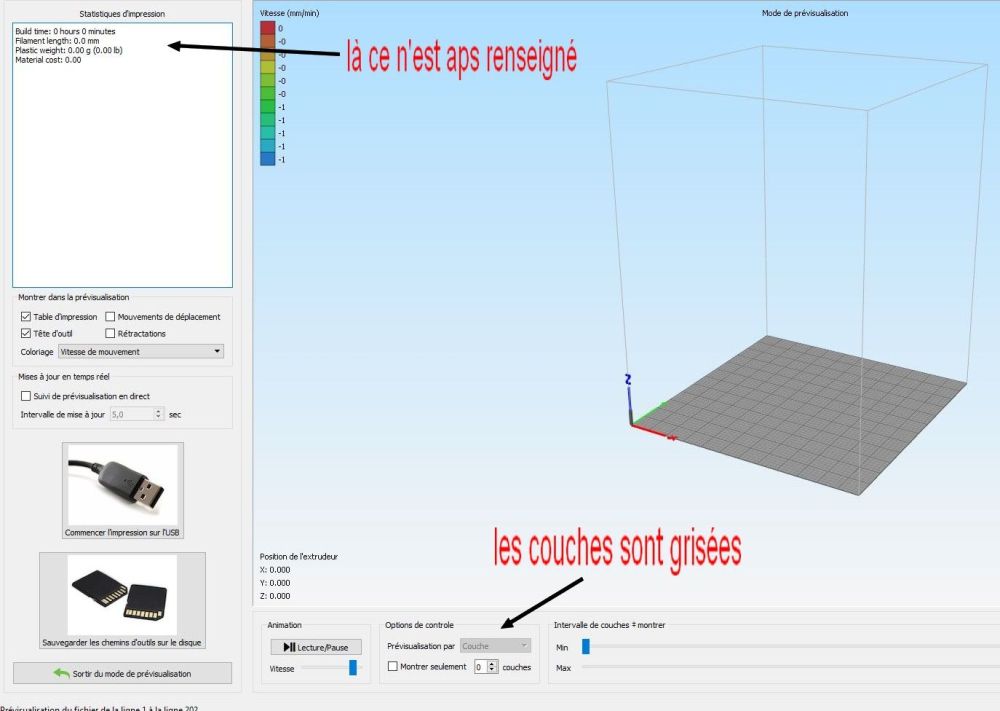

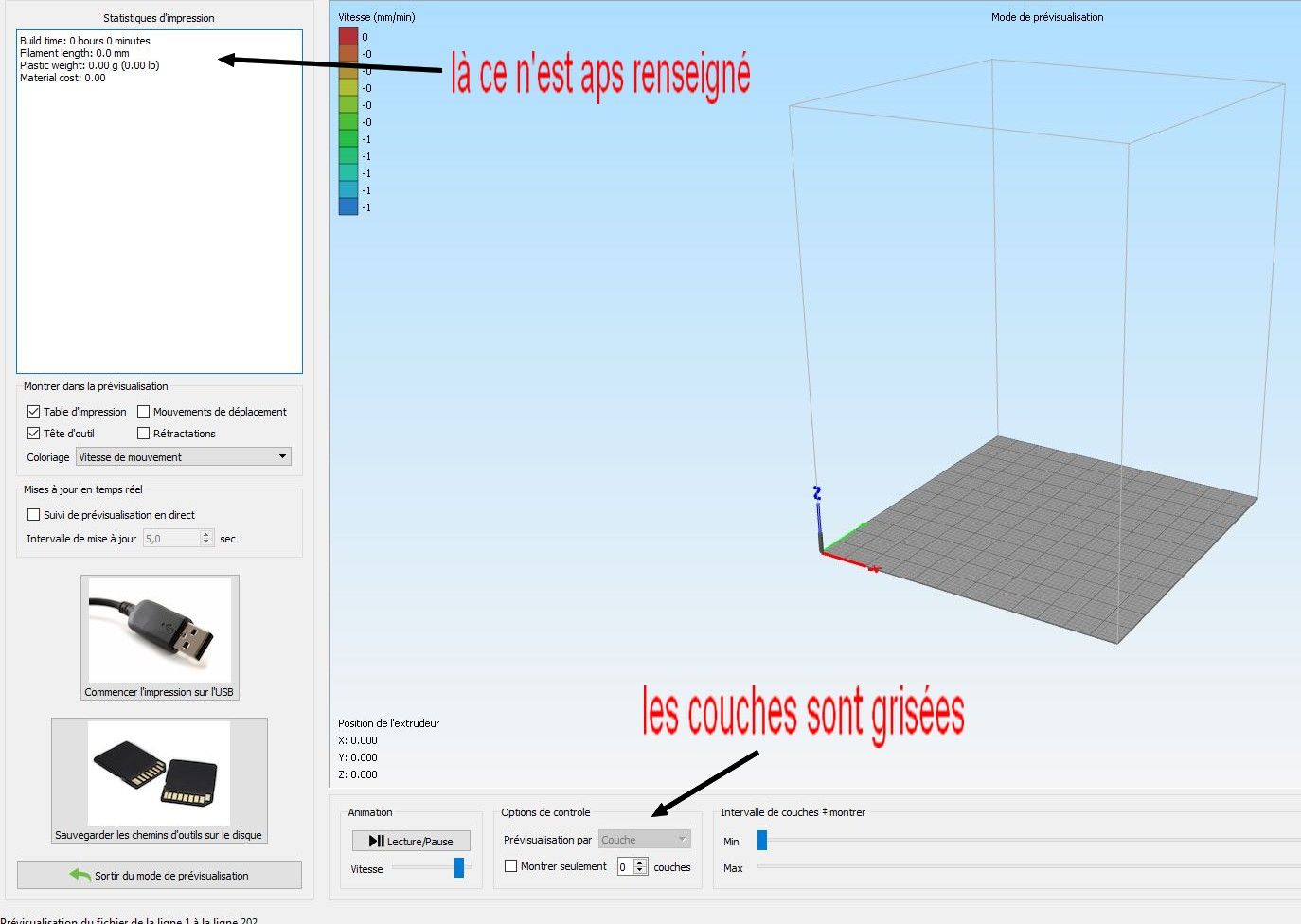

désolé mais je n'ai pas cela, voic ce que j'ai:

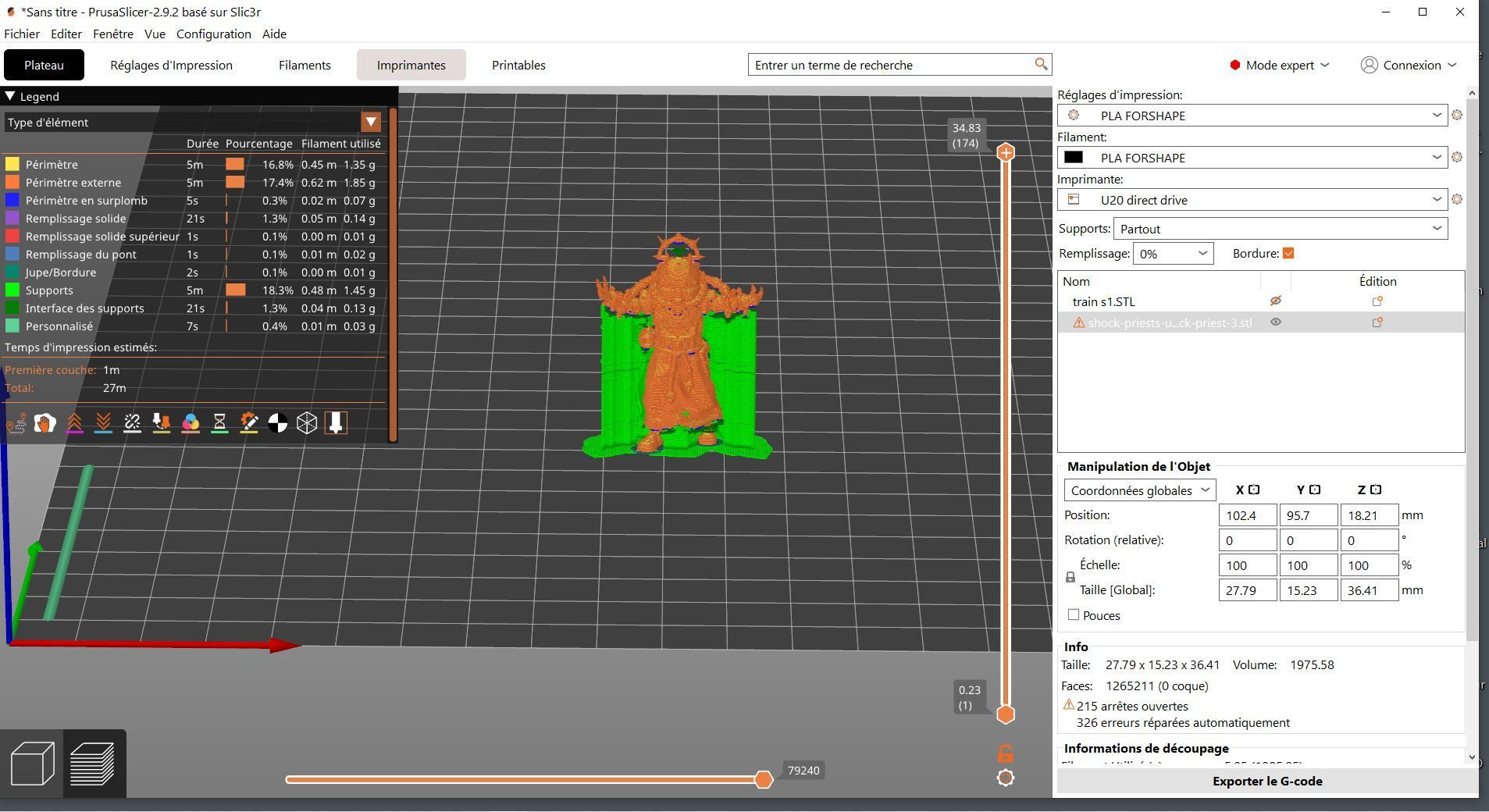

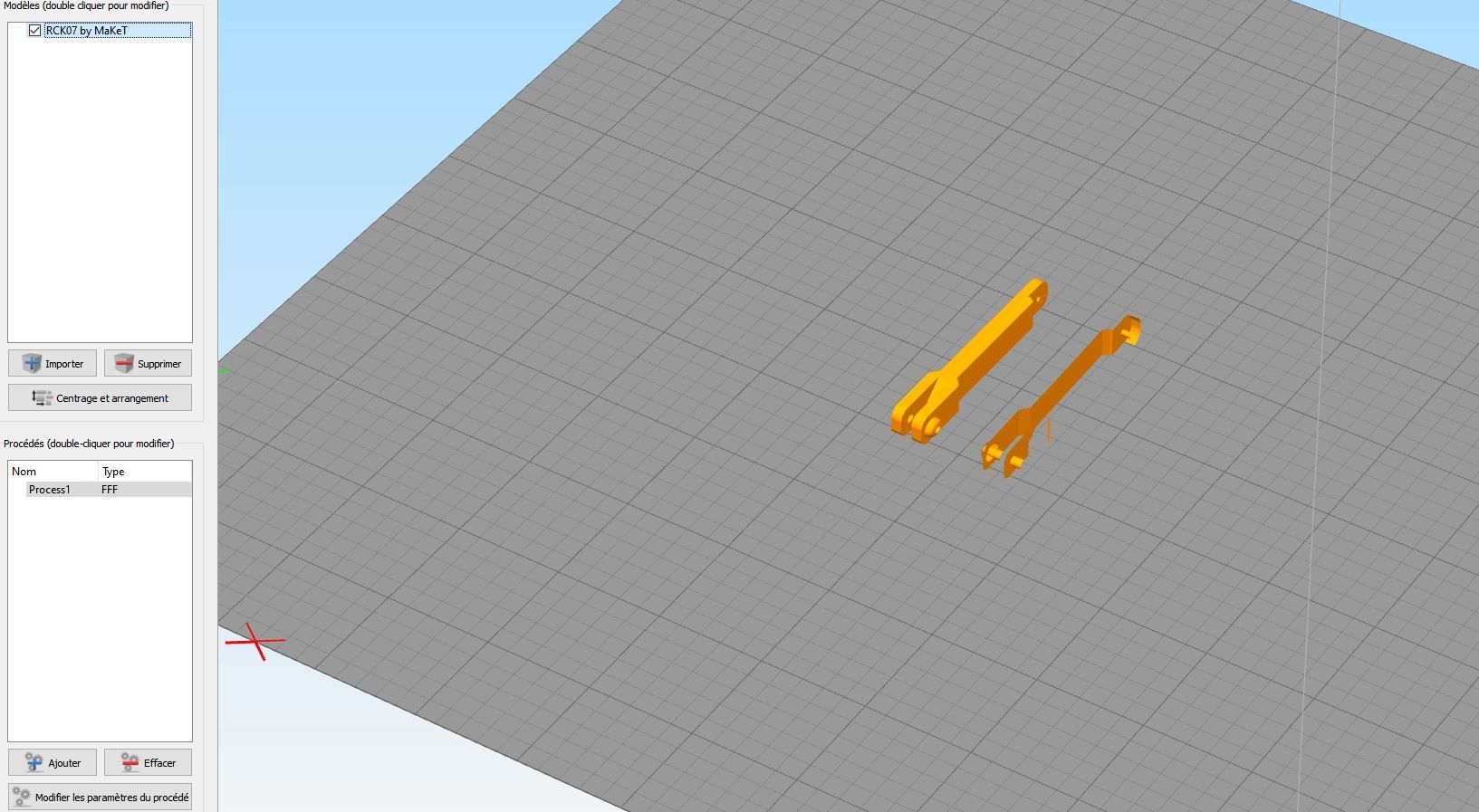

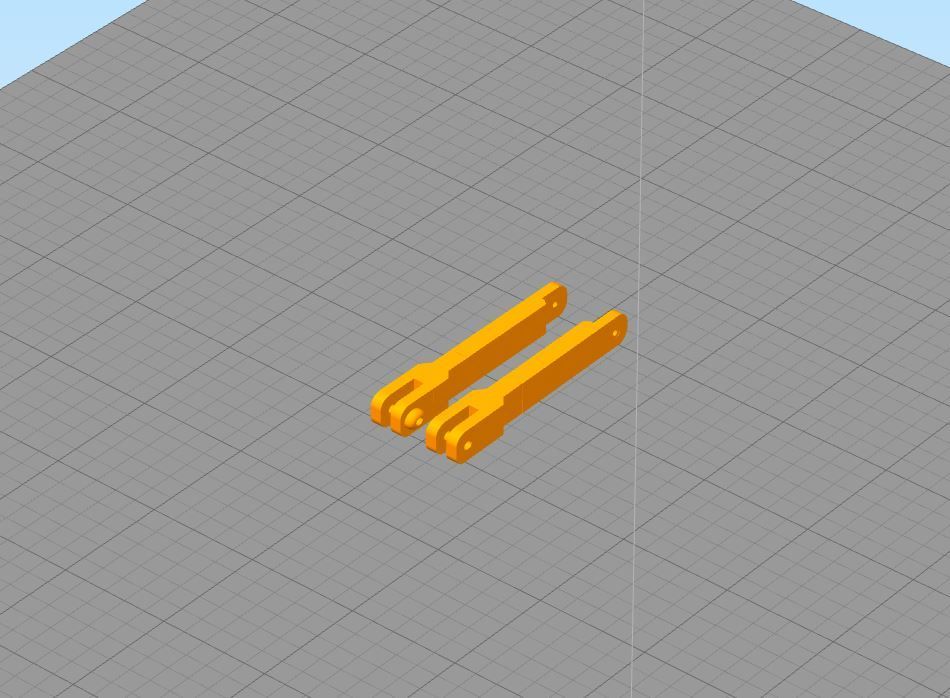

Bonjour, Je débute avec ce trancheur aui m'à l'air assez intéressant. Par contre j'ai un problème avec les supports, je n'arrive à les personnaliser. Auriez vous la manip? merci Diiity

Oui mais là ça commence à être chiant, j'ai tout essayé avec les NO comme les NC, seul le Y fait le homing, peut être un problème avec l'arduino ou le shield Comme déjà dit plus, je ne veux que des sécurités. Ma solution est simple et plus sûre à mes yeux, car pris directement dans la ligne d'alimentation de la CNC, un mosfet. Et tout cas je te remercie toi et les autres de m'avoir accordé du temps. diiity

Je ne comprends rien, je ne voulais que des butées de sécurité au bout de chaque axes. Je pense que je vais faire cela avec un montage à relais qui me coupera la puissance en cas de dépassement

les fins de courses réagissent bien et passent bien au rouge. Sans rien changer dans grbl, après avoir fait un $X sans le $H, les axes bougent bien. Après avoir fait un $H, comme d'hab, seul le Y va en butée, puis je peux bouger chaque axe sans rien toucher dans GRBL. Une fois mis à 0 $20 et $22, la machine fonctionne normalement et les fins de courses passent aussi au rouge si j'appuie dessus. Sans le $20 et avec $22, $X puis $H le homing est le même et après je peux toujours bouger les axes

voici ce que j'ai, c'est à rien y comprendre et toujours la même chose

bien merci, je vois cela ce soir

le homing c'est bien d'amener tous les axes à 0 or là il n'y a que le Y qui le fait

Avec cette config, $23=0 pour avoir les 3 axes à zéro soit en bas à droite, toujours des contacts ouverts, le Y va bien en butée, les X et Z ne se déplacent que de 2mm. CNCjs 1.9.22 [Grbl] Connected to COM32 with a baud rate of 115200 Grbl 1.1h ['$' for help] client> $$ [MSG:'$H'|'$X' to unlock] $0=10 (Step pulse time, microseconds) $1=25 (Step idle delay, milliseconds) $2=0 (Step pulse invert, mask) $3=0 (Step direction invert, mask) $4=0 (Invert step enable pin, boolean) $5=0 (Invert limit pins, boolean) $6=0 (Invert probe pin, boolean) $10=1 (Status report options, mask) $11=0.010 (Junction deviation, millimeters) $12=0.002 (Arc tolerance, millimeters) $13=0 (Report in inches, boolean) $20=1 (Soft limits enable, boolean) $21=0 (Hard limits enable, boolean) $22=1 (Homing cycle enable, boolean) $23=0 (Homing direction invert, mask) $24=25.000 (Homing locate feed rate, mm/min) $25=500.000 (Homing search seek rate, mm/min) $26=250 (Homing switch debounce delay, milliseconds) $27=2.000 (Homing switch pull-off distance, millimeters) $30=1000 (Maximum spindle speed, RPM) $31=0 (Minimum spindle speed, RPM) $32=0 (Laser-mode enable, boolean) $100=400.000 (X-axis travel resolution, step/mm) $101=400.000 (Y-axis travel resolution, step/mm) $102=400.000 (Z-axis travel resolution, step/mm) $110=4500.000 (X-axis maximum rate, mm/min) $111=4500.000 (Y-axis maximum rate, mm/min) $112=2000.000 (Z-axis maximum rate, mm/min) $120=400.000 (X-axis acceleration, mm/sec^2) $121=400.000 (Y-axis acceleration, mm/sec^2) $122=200.000 (Z-axis acceleration, mm/sec^2) $130=390.000 (X-axis maximum travel, millimeters) $131=610.000 (Y-axis maximum travel, millimeters) $132=60.000 (Z-axis maximum travel, millimeters) ok client> $X [MSG:Caution: Unlocked] ok > $H

et bien le Y se passe bien mais le X n'a pratiquement pas bougé. CNCjs 1.9.22 [Grbl] Connected to COM32 with a baud rate of 115200 Grbl 1.1h ['$' for help] client> $$ [MSG:'$H'|'$X' to unlock] $0=10 (Step pulse time, microseconds) $1=25 (Step idle delay, milliseconds) $2=0 (Step pulse invert, mask) $3=0 (Step direction invert, mask) $4=0 (Invert step enable pin, boolean) $5=0 (Invert limit pins, boolean) $6=0 (Invert probe pin, boolean) $10=1 (Status report options, mask) $11=0.010 (Junction deviation, millimeters) $12=0.002 (Arc tolerance, millimeters) $13=0 (Report in inches, boolean) $20=1 (Soft limits enable, boolean) $21=0 (Hard limits enable, boolean) $22=1 (Homing cycle enable, boolean) $23=3 (Homing direction invert, mask) $24=25.000 (Homing locate feed rate, mm/min) $25=500.000 (Homing search seek rate, mm/min) $26=250 (Homing switch debounce delay, milliseconds) $27=2.000 (Homing switch pull-off distance, millimeters) $30=1000 (Maximum spindle speed, RPM) $31=0 (Minimum spindle speed, RPM) $32=0 (Laser-mode enable, boolean) $100=400.000 (X-axis travel resolution, step/mm) $101=400.000 (Y-axis travel resolution, step/mm) $102=400.000 (Z-axis travel resolution, step/mm) $110=4500.000 (X-axis maximum rate, mm/min) $111=4500.000 (Y-axis maximum rate, mm/min) $112=2000.000 (Z-axis maximum rate, mm/min) $120=400.000 (X-axis acceleration, mm/sec^2) $121=400.000 (Y-axis acceleration, mm/sec^2) $122=200.000 (Z-axis acceleration, mm/sec^2) $130=390.000 (X-axis maximum travel, millimeters) $131=610.000 (Y-axis maximum travel, millimeters) $132=60.000 (Z-axis maximum travel, millimeters) ok client> $X [MSG:Caution: Unlocked] ok > $H ok feeder> G91 ok

@Mastaf, c'est fait plusieurs fois mais c'est pareil @Jean Claude Garnier j'ai connecté comme tu le conseilles, je branche, je déverrouille, le tableau de contrôle est opérationnel, je demande un déplacement de 100mm sur Y+, j'ai ceci : Grbl 1.1h ['$' for help] [MSG:'$H'|'$X' to unlock] client> $X [MSG:Caution: Unlocked] ok feeder> G91 feeder> G0 Y100 feeder> G90 ok ALARM:2 (Soft limit) [MSG:Reset to continue]feeder> G91 feeder> G0 Y100 feeder> G90 feeder> G91 feeder> G0 Y100 feeder> G90 > et rien ne se passe. et comment fais tu le homing? C'est étonnant qu''avec un contact ouvert connecté sur les 2 pins X+ ou X- ou ne rien mettre sur les 2 pins c'est pareil, alors pourquoi l'effet est différent?

@Jean Claude Garnier c'est que que j'ai fait, j'ai sonné la carte pour être sur. @Mastaf ce qui est étrange c'est que j'ai l'alarme dés que je connecte la carte au pc, alors que les axes ne sont pas en contact avec les butées. J'ai testé les fins de course, ils fonctionnent tous très bien aussi bien en NO qu'en NC, d'ailleurs j'ai aussi essayé le branchement en NO et NC, même problème. Comme tu le dit, j'ai fait $X rien à faire. Je joins mon GRBL actuellement configuré pour des NC soit $5=1, mes contacts sont normalement fermés et en série par 2, un haut et un bas sur les 3 axes. CNCjs 1.9.22 [Grbl]Connected to COM32 with a baud rate of 115200Grbl 1.1h ['$' for help]client> $$[MSG:Check Limits][MSG:'$H'|'$X' to unlock]$0=10 (Step pulse time, microseconds)$1=25 (Step idle delay, milliseconds)$2=0 (Step pulse invert, mask)$3=0 (Step direction invert, mask)$4=0 (Invert step enable pin, boolean)$5=1 (Invert limit pins, boolean)$6=0 (Invert probe pin, boolean)$10=1 (Status report options, mask)$11=0.010 (Junction deviation, millimeters)$12=0.002 (Arc tolerance, millimeters)$13=0 (Report in inches, boolean)$20=0 (Soft limits enable, boolean)$21=1 (Hard limits enable, boolean)$22=0 (Homing cycle enable, boolean)$23=0 (Homing direction invert, mask)$24=25.000 (Homing locate feed rate, mm/min)$25=500.000 (Homing search seek rate, mm/min)$26=250 (Homing switch debounce delay, milliseconds)$27=2.000 (Homing switch pull-off distance, millimeters)$30=1000 (Maximum spindle speed, RPM)$31=0 (Minimum spindle speed, RPM)$32=0 (Laser-mode enable, boolean)$100=400.000 (X-axis travel resolution, step/mm)$101=400.000 (Y-axis travel resolution, step/mm)$102=400.000 (Z-axis travel resolution, step/mm)$110=4500.000 (X-axis maximum rate, mm/min)$111=4500.000 (Y-axis maximum rate, mm/min)$112=2000.000 (Z-axis maximum rate, mm/min)$120=400.000 (X-axis acceleration, mm/sec^2)$121=400.000 (Y-axis acceleration, mm/sec^2)$122=200.000 (Z-axis acceleration, mm/sec^2)$130=200.000 (X-axis maximum travel, millimeters)$131=200.000 (Y-axis maximum travel, millimeters)$132=200.000 (Z-axis maximum travel, millimeters)ok

et d'après .cette doc, que ce soit des NO ou des NC le branchement se fait au même endroit.

pourtant ça fonctionnait sur la plaque d'expérimentation sans le shield. Et comment connecter les endstops sur ce shield?
