Chariot X/Y compatible hypercube avec BL TOUCH

lion02

Par lion02
dans Projets et impressions 3D

 Partager

Messages recommandés

lion02 Mentor

lion02

Posté(e)
Posté(e)

Après plusieurs mois de calcul et d’essais..................🤔 la version définitive 😄

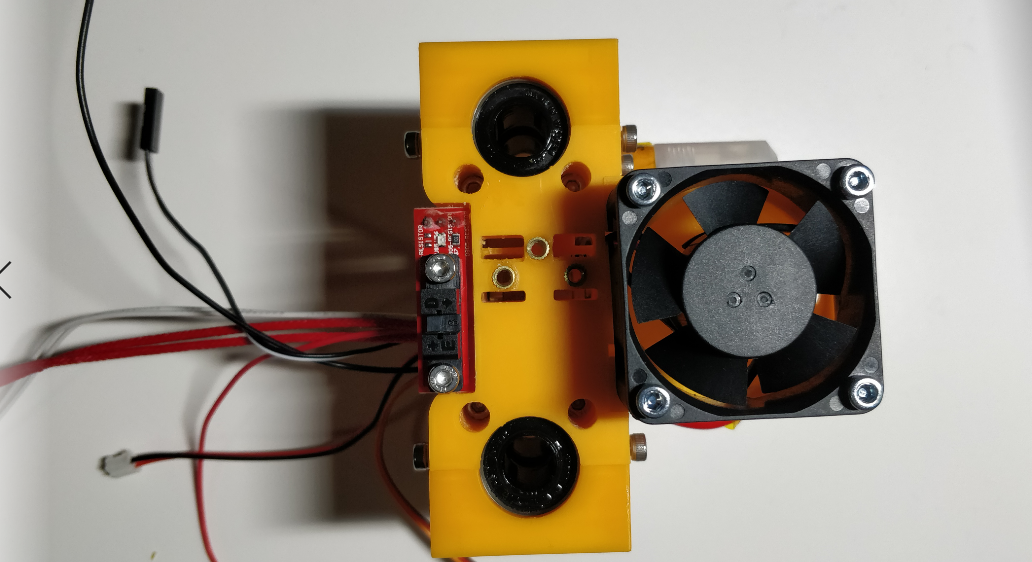

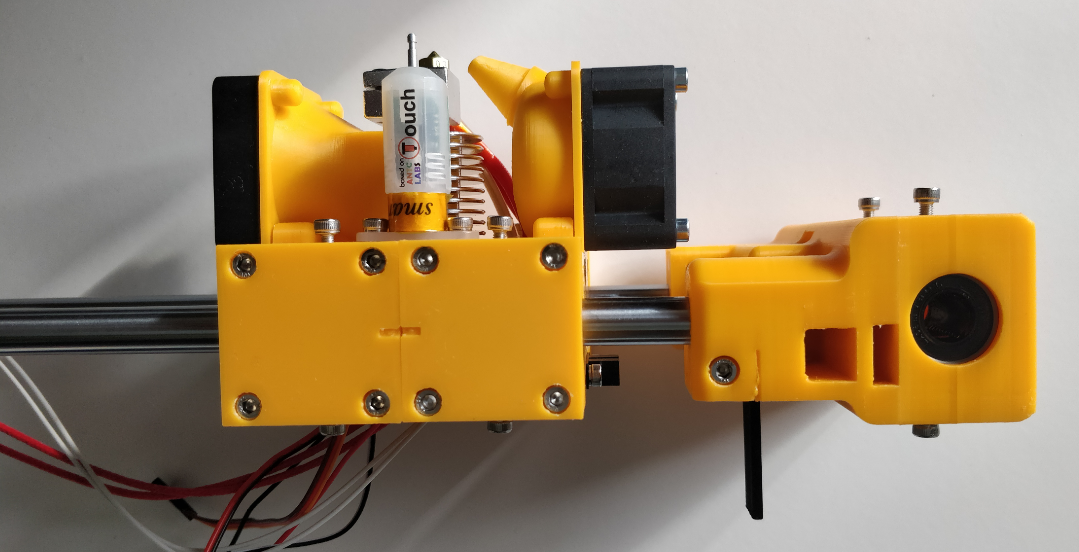

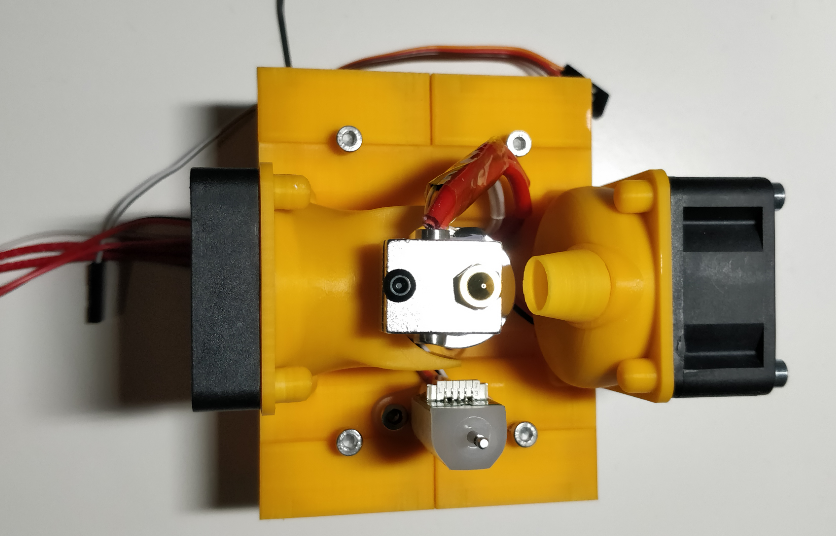

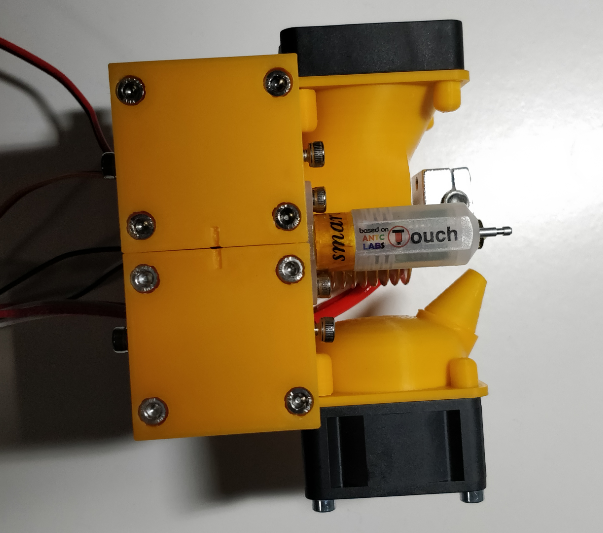

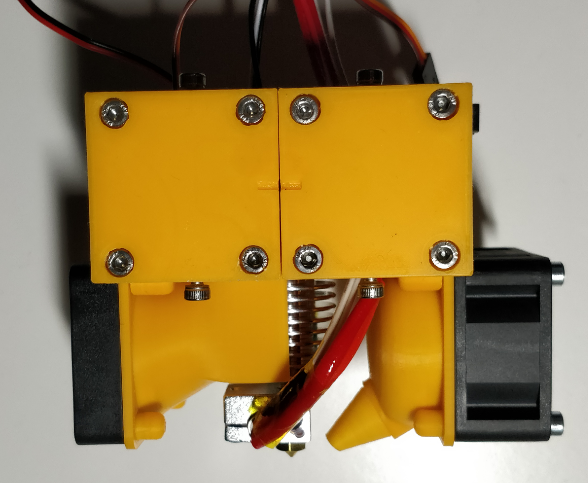

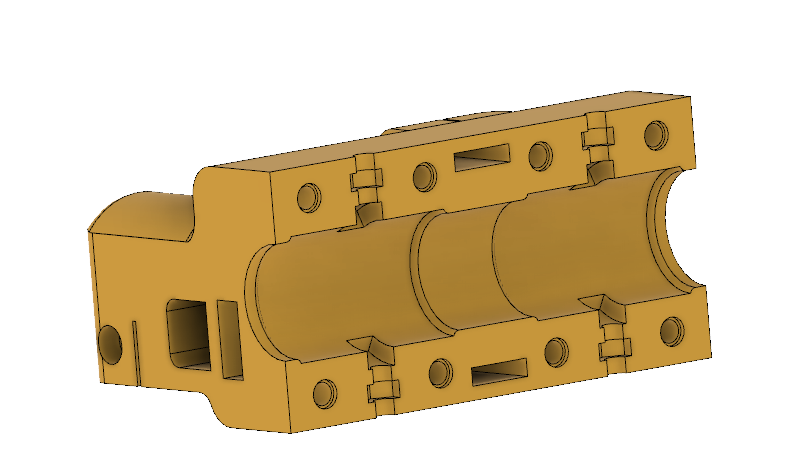

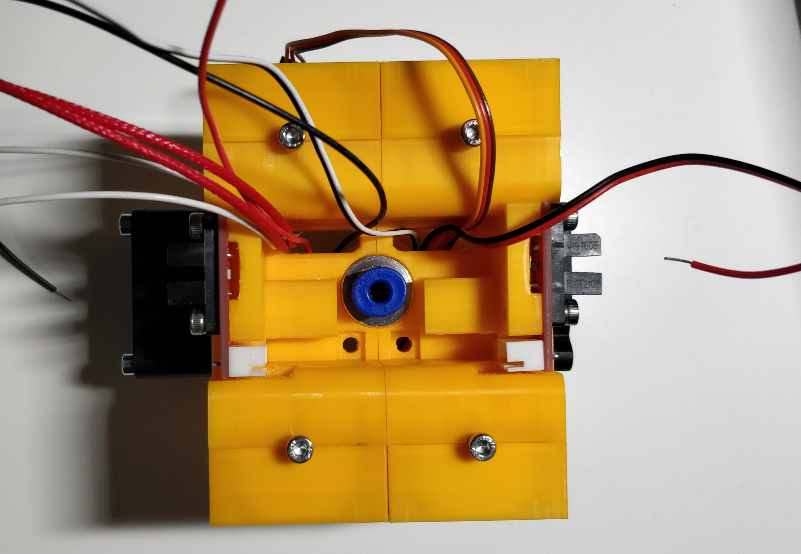

Ci dessous les photos de la réalisation d'un chariot X avec entraxe de 60mm, j'ai gardé la compatibilité avec l'hypercube EVO II.

Axe de 10mm pour LMU, BL TOUCH, capteur optique MIN et MAX , tendeur de courroie de chaque coté hotend E3DV6.










Les chariot X sont en cours d'impression







lion02 Mentor

lion02

Posté(e)
  • Auteur
Posté(e)

Bonjour,

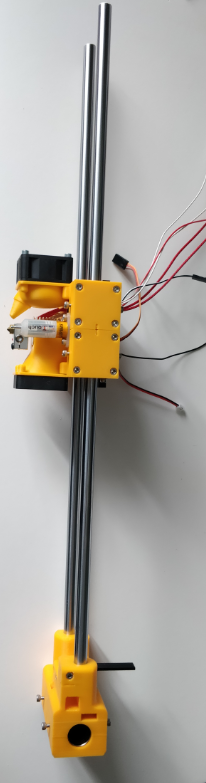

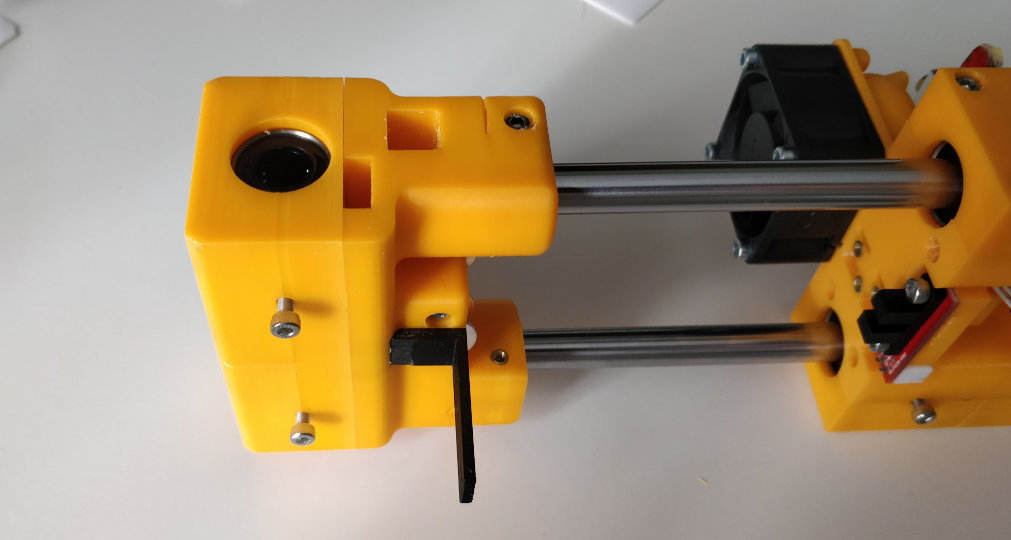

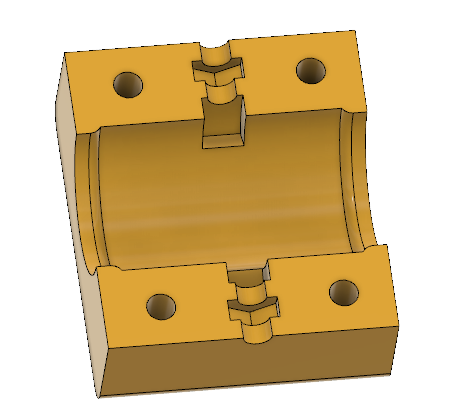

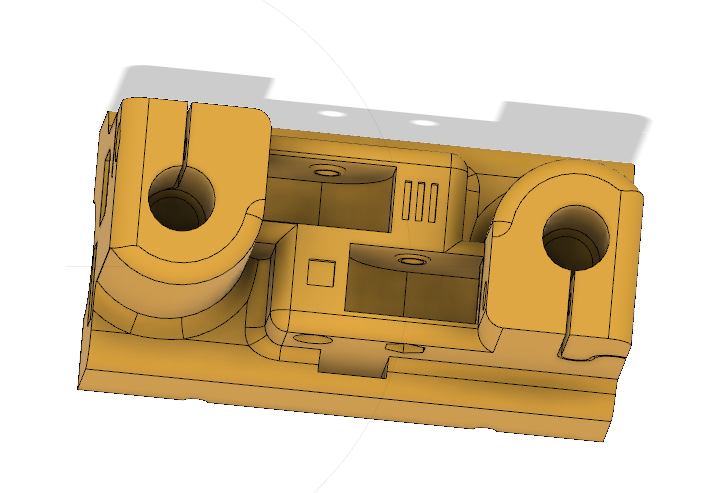

Comme promis la suite, le chariot Y avec mon système de bloquage des LMU qui fonctionne a merveille, j'ai une glisse parfaite😀

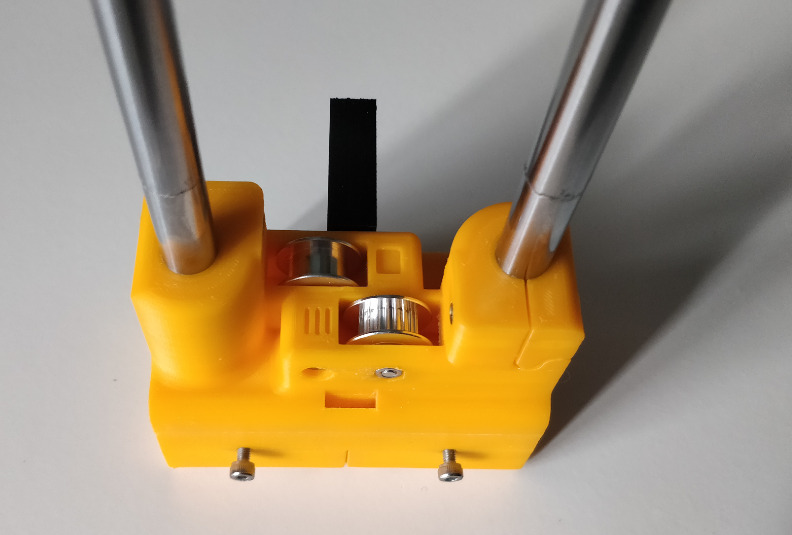

j'ai fait un petit détrompage pour les poulies

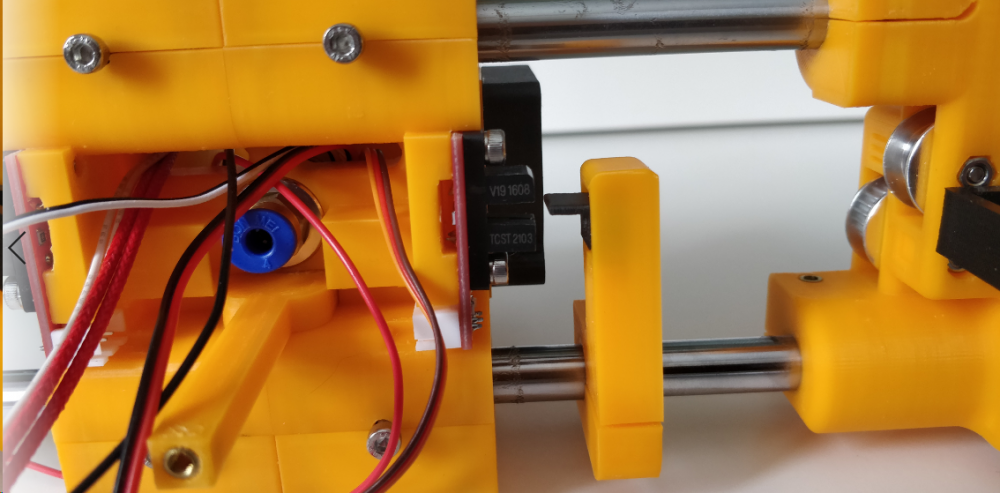

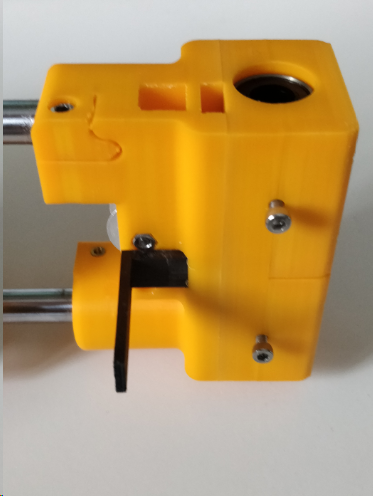

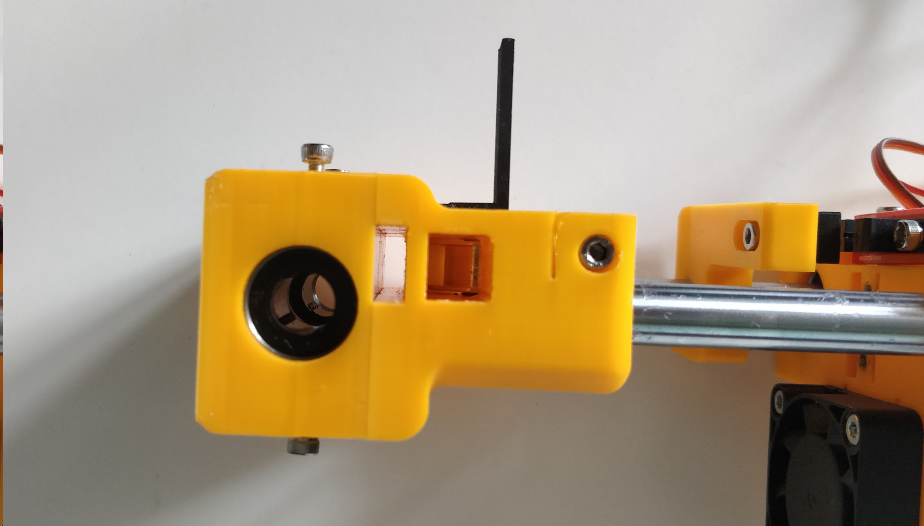

la languette pour le endstop y, le endstop x au prochain épisode

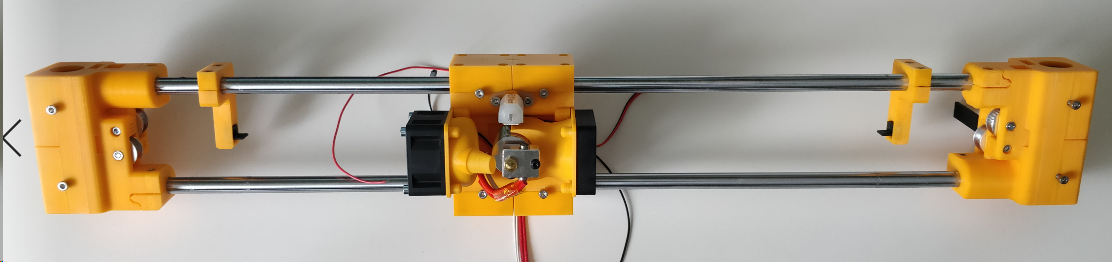

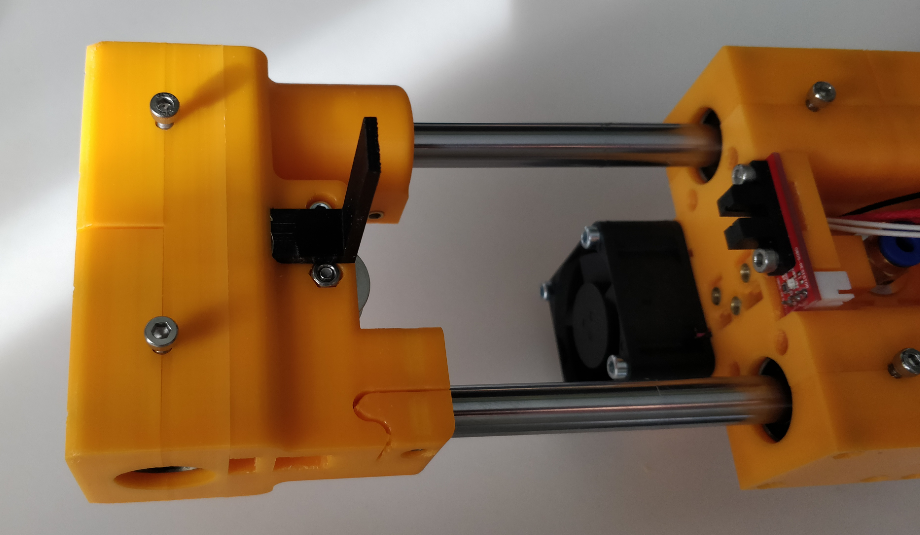

et une vu de l'ensemble pour finir, weekend prochain tout sera terminé


A bientôt

lion02

lion02 Mentor

lion02

Posté(e)
  • Auteur
Posté(e)

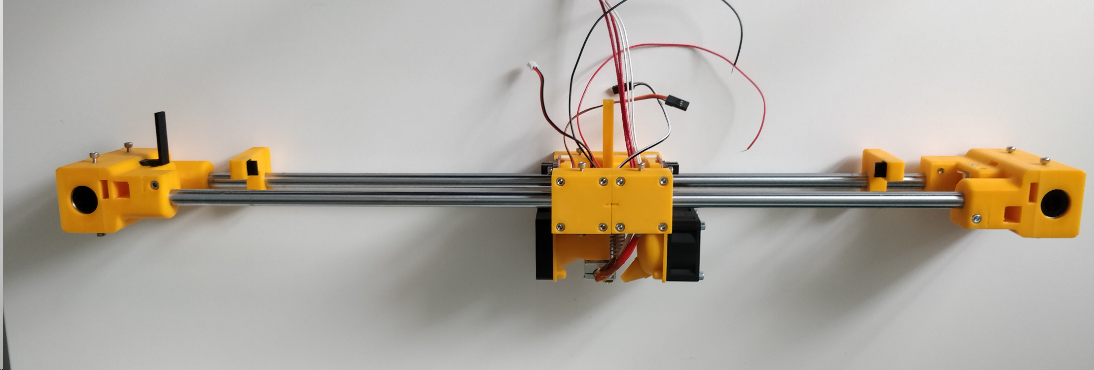

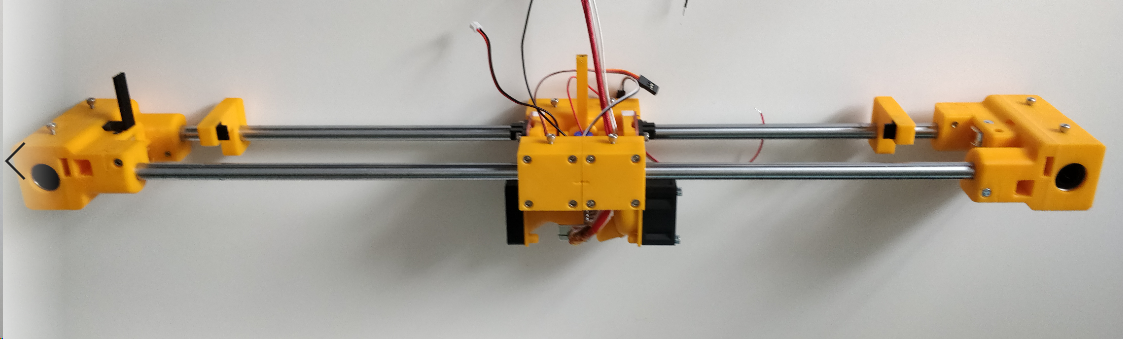

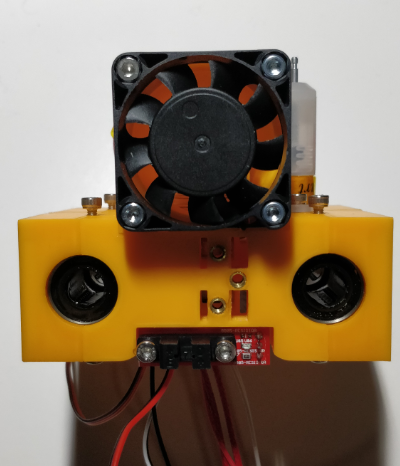

Voilà mon chariot X/Y compatible HYPERCUBE EVO II est terminé, il manque juste les deux cales de blocage des courroies et les 4 petits embouts des tendeurs de courroies + rondelle de maintien de la chaine de câble.








lion02

  • 1 month later...
lion02 Mentor

lion02

Posté(e)
  • Auteur
Posté(e)

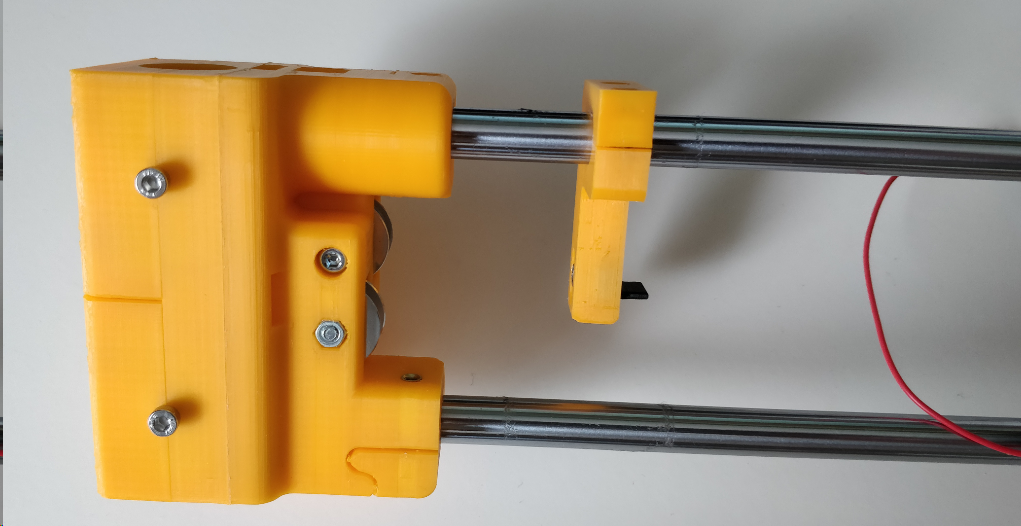

Montage des chariots X et Y sur mon hypercube evo III finalement, mon hypercupe evo II attendra un peu.

Tout c'est tres bien passé mecaniquement, les tendeurs des courroies fonctionnent bien, le passage des courroies est impeccable.

Le principe de montage de l'E3D-V6 est pratique.

Voilà reste a la validation dun print pour finaliser mon projet😀

lion02

  • 4 years later...
assniok Collaborator

assniok

Posté(e)
Posté(e)

Salut,

j'ai déjà posté sur un de tes autres posts (je n'avais pas vue celui la dsl) 🙂

Est ce validé avec tes essais ? je suppose que oui depuis le temps^^

Serait il possible d'avoir les stl ? je voudrais faire pareil sur mon hypercube

Merci

lion02 Mentor

lion02

Posté(e)
  • Auteur
Posté(e)

Tu veux faire le chariot a l'horizontale c'est ça, avec E3DV6 .

j'ai deux options pour les roulements linéaire, tu me diras.

Je te mettrai les STL a dispo

assniok Collaborator

assniok

Posté(e)
Posté(e)
  Le 31/03/2023 at 14:40, lion02 a dit :

Tu veux faire le chariot a l'horizontale c'est ça, avec E3DV6 .

Dérouler

Oui c'est exactement ça 👍

C'est quoi les 2 options ? Pour roulements courts ou longs ?

Merci 😉

lion02 Mentor

lion02

Posté(e)
  • Auteur
Posté(e)
  • 7 months later...
assniok Collaborator

assniok

Posté(e)
Posté(e)
  Le 02/04/2023 at 12:16, lion02 a dit :

N’hésites pas si tu as de questions

Dérouler

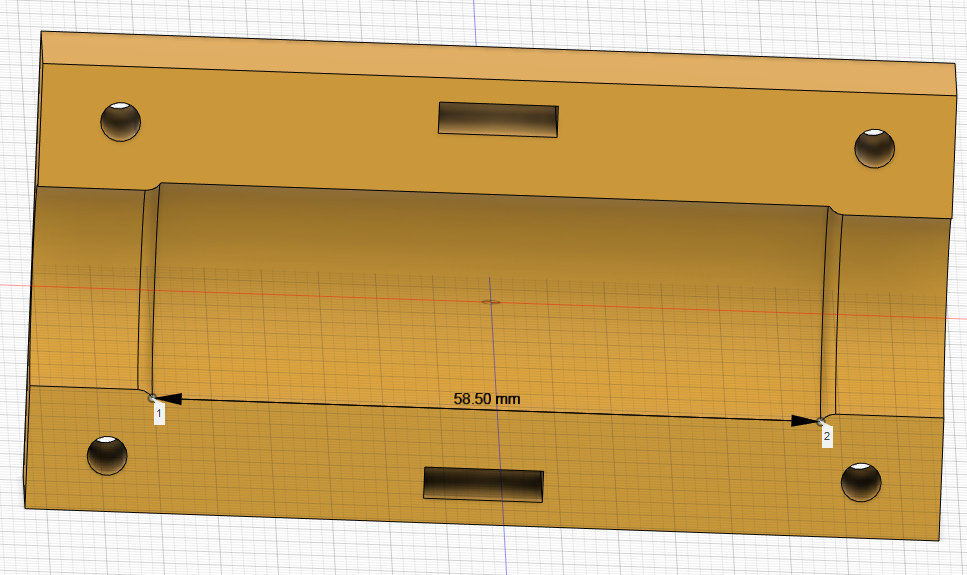

est ce que tu aurais la pièce du chariot Y en version 2 roulements courts, car tes logements font 55mm et avec mes 2 roulements courts je suis plutôt a 58mm.

il me semblait qu'il y avait une version dans ce sens la mais pas trouvé

lion02 Mentor

lion02

Posté(e)
  • Auteur
Posté(e)

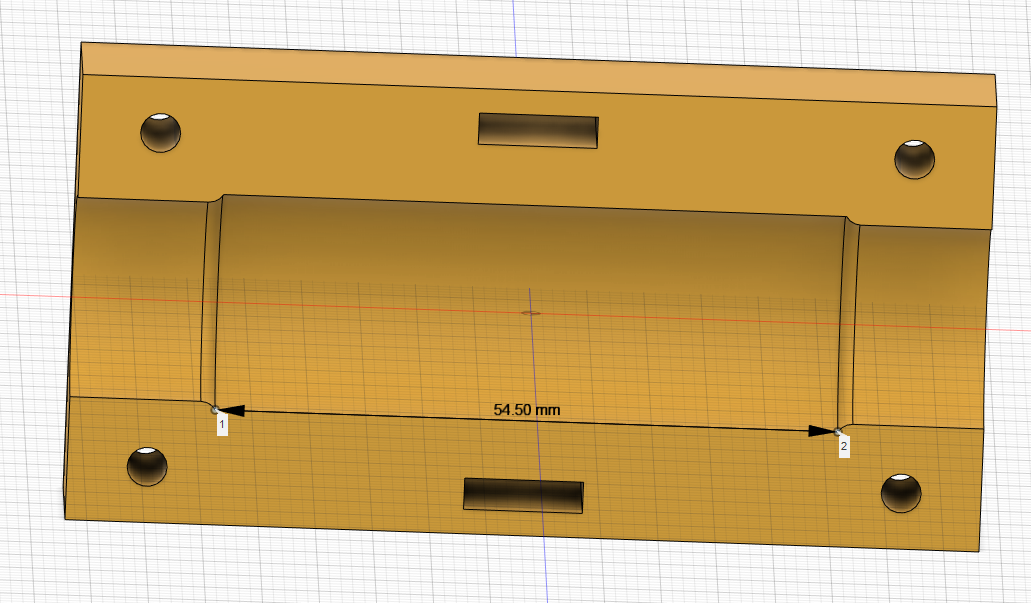

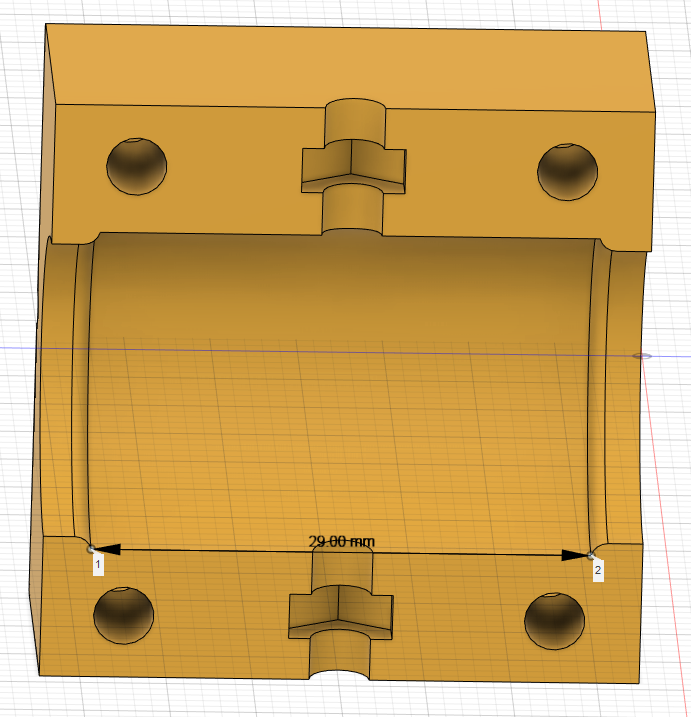

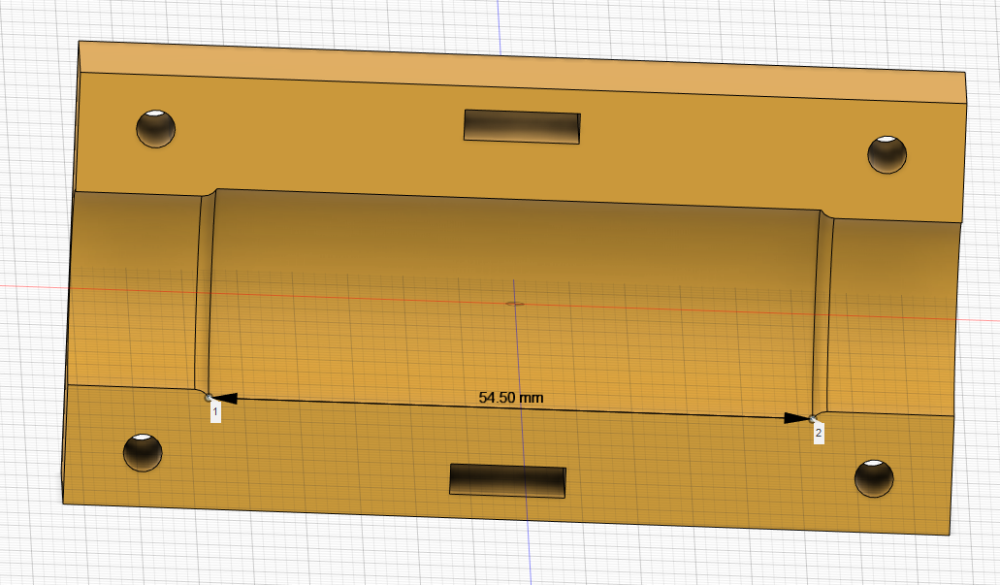

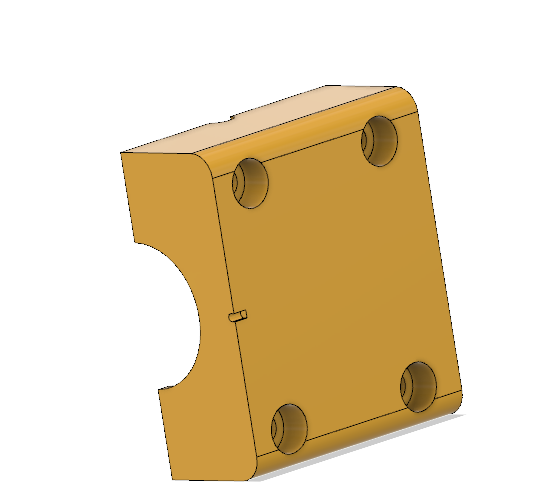

Jai deux versions

avec deux roulement de 29mm ou un de 54.5mm



c'est ça que tu veux ?


assniok Collaborator

assniok

Posté(e)
Posté(e) (modifié)
  Le 07/11/2023 at 14:16, lion02 a dit :

Jai deux versions

avec deux roulement de 29mm ou un de 54.5mm



c'est ça que tu veux ?


Dérouler

oui il me faudrait la version avec 2 roulements de longueur 29mm ce serait parfait (j'ai mesuré vite fait 58mm donc ça doit être ça) 😉



merci 🙂

Modifié (le) par assniok
lion02 Mentor

lion02

Posté(e)
  • Auteur
Posté(e)
