krisna Posté(e) Avril 24, 2023 Partager Posté(e) Avril 24, 2023 (modifié) bonjour j ai modélisé une esquisse d un tube comportant des retrecissements c est en 2d sur l axe xy apres on fait comment pour l extruder ? suis sur freecad.. le pdf est pas terrible sais pas comment mettre les cotes en petit... donc on a un tube de 16 qui a un diam interne de 14.4 debut sur 10mm puis 14.25 sur 10mm puis 13 sur le reste.. autre question sur un tube on fait comment pour arrondir la tranche ? merci test.pdf Modifié (le) Avril 24, 2023 par krisna Lien vers le commentaire Partager sur d’autres sites More sharing options...
RFN_31 Posté(e) Avril 24, 2023 Partager Posté(e) Avril 24, 2023 Bonjour, Si je comprends bien, tu as un tube de diamètre extérieur 16 mm. Sur les premiers 10 mm, le diamètre intérieur est de 14,4 mm, puis sur les 10 mm suivant, il est de 14,25 mm. En fin sur le 80 mm suivant, il est de 13 mm. C'est bien cela ? Dans ce cas : Tu vas dans l'atelier "Part Design" et tu crées un corps. Puis tu crées une esquisse dans le plan X/Y, et tu dessines un cercle de 16mm de diamètre et sur le même centre un autre cercle de 14,4 mm. Tu fermes l'esquisse et tu extrudes sur 10 mm. En sélectionnant le plan supérieur (donc un anneau), tu ouvres une autre esquisse où tu utilises "géométrie externe de l'atelier "Part Design" pour sélectionner le diamètre externe : cela permettra de pouvoir sélectionner le même centre à partir duquel tu refais un cercle de 16 mm et un cercle de 14,25 mm. Tu fermes l'esquisse et tu extrudes sur 10 mm. Tu recommences la même opération avec un diamètre intérieur de 13 mm que tu extrudes sur 80 mm. Voili, voilou... Lien vers le commentaire Partager sur d’autres sites More sharing options...

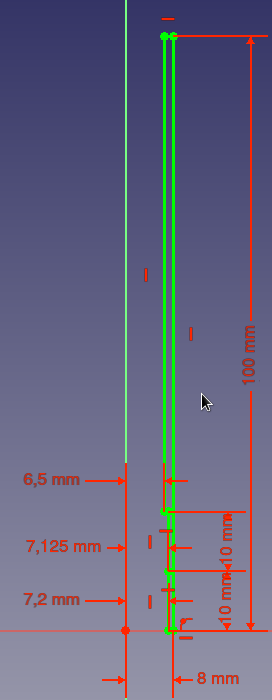

jmarie3D Posté(e) Avril 24, 2023 Partager Posté(e) Avril 24, 2023 il y a 21 minutes, krisna a dit : bonjour j ai modélisé une esquisse d un tube comportant des retrecissements c est en 2d sur l axe xy apres on fait comment pour l extruder ? Dans PartDesign, tu dessines un seul côté de ton tube puis tu fais une Révolution. Fichier : tube.FCStd.zip il y a 26 minutes, krisna a dit : autre question sur un tube on fait comment pour arrondir la tranche ? Tu peux préciser ? Lien vers le commentaire Partager sur d’autres sites More sharing options...
krisna Posté(e) Avril 24, 2023 Auteur Partager Posté(e) Avril 24, 2023 (modifié) merci de la reponse... pour arrondir le bord du tube de chaque cote afin de ne pas avoir des bords coupants faire une revolution ? je fais comment ? il me faut bien les diametres ... j ai compris qu on fait tourner autours...et que l on met la moitie par rapport a l axe le soucis c est que sur 14.25 ca risque d etre imprecis ce sont des poignees pour la revolution ca marche pas ca me balance des erreurs bon j y suis enfin arrivé.... faut que j apprenne Modifié (le) Avril 24, 2023 par krisna Lien vers le commentaire Partager sur d’autres sites More sharing options...
