Faire une rainure triangulaire ou un drageoir pour lunette

[FlorentAlbano]

Bonjour,

Je souhaite créer un drageoir, qui est une rainure rectangulaire, comme montré sur la photo en utilisant Fusion 360, en partant de ma monture déjà réalisée en 3D. Pourriez-vous m'indiquer les étapes à suivre ou me fournir des conseils sur les meilleures pratiques pour réaliser cette tâche ?

Merci beaucoup pour votre aide !

Cordialement,

[RFN_31]

Bonjour,

Je n'utilise pas Fusion 360, mais le principe est celui-ci : il faut dessiner l'outil de la forme de ta rainure et le positionner dans la lunette. Puis on sélectionne l'arrête interne de la lunette et on demande au logiciel de déplacer l'outil dessiner en suivant l'arrête sélectionnée. Au résultat tu obtiens la rainure (si j'ai bien compris ton besoin).

[gerardm]

Petit conseil pour compléter @RFN_31: ton profil de découpe peut (doit ?) être plus grand(dans le vide)et fermé.

Evite que ce profil soit tangent au bord de ta lunette.

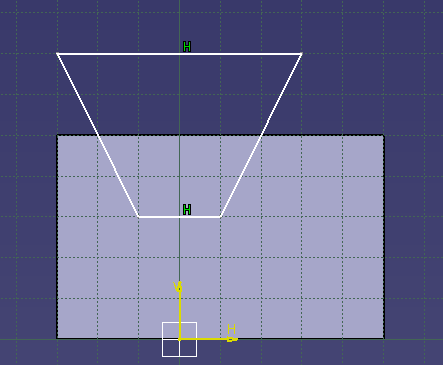

Un dessin plutôt :

[FlorentAlbano]

Bonjour, merci de votre réponse mais je n'ai pas compris, est ce que l'un d'entre vous peux me le montrer sur discord svp.



Discord : flopi8392

[RFN_31]

Désolé, mais je sais le faire sous Freecad, pas sous Fusion 360. Donc je passe mon tour.

[gerardm]

Idem, je n'utilise pas Fusion 360. Donc je passe mon tour aussi.

[FlorentAlbano]

Bonjour, merci de votre réponse, sinon on peut le faire sur votre logiciel si vous pouvez me le montrer car de base je n'utilisais pas du tout fusion 360 t'es parti sur un plugginh SketchUp pour faire mon STL.



Merci encore

[pommeverte]

Salut,

Voici un exemple dans Fusion360: lunette v1.zip

Comme expliqué précédemment, tu dessines le profil de la rainure (esquisse 3 dans l'exemple). Puis dans solide -> créer -> balayage, tu sélectionnes:

• l'esquisse 3 pour le profil
• l'arête "intérieur de la monture" pour le chemin

[FlorentAlbano]

Salut salut,


Je t'avoue etre bloque car l'interieur de ma monture se trouve comme celle ci.



Je te joins le fichier pour que tu regardes si tu peux.
Je galere fortement lol



[pommeverte]

Avec le fichier, c'est encore mieux .

Tu peux modifier ton commentaire pendant 12h en cliquant sur l'icone "..." en haut à droite puis sur Editer.

[FlorentAlbano]

Ah oui j'ai pas fais gaffe je pensais, désolé.



Tiens je te le drop ahhaha.



dernier_travail.stl

[pommeverte]

Comme tu peux le voir dans cette vidéo, je ne suis pas un expert en Fusion360  mais tu pourras voir comment je suis arrivé à ce résultat: lunette rainuree.zip

Attention, contrairement à ce que tu vois dans la vidéo, il ne faut pas sélectionner le dernier segment pour la trajectoire (j'ai annulé la sélection après avoir compris que ça générait une erreur )

[FlorentAlbano]

merci tu est au top, j'ai compris c'est quand même assez technique, mais comment ça il faut pas prendre le dernier segment ?



Tu gères

[pommeverte]

il y a une heure, FlorentAlbano a dit :

mais comment ça il faut pas prendre le dernier segment ?

j'ai eu une erreur quand j'ai sélectionné le dernier segment qui définit le chemin. A priori, c'est à cause de l'angle entre le 1er et le dernier segment (ils ne sont pas coïncidents). C'est pour ça que je fais un 2nd balayage de 2 "segments" pour compléter le 1er balayage:

[FlorentAlbano]

ah oui je vois c'est ce que je pensais mais comment ça un second segment, je t'embête plus après merci beaucoup

[pommeverte]

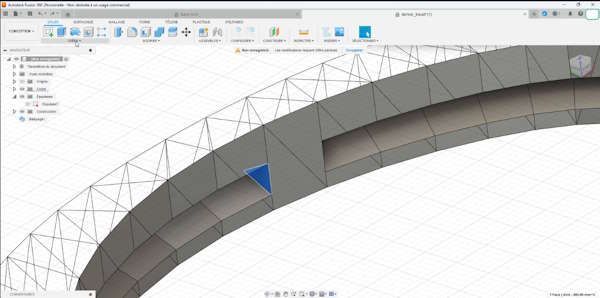

à 5'17'' je sélectionne 2 segments pour définir le chemin du 2nd balayage qui permet de compléter la rainure sur tout le pourtour intérieur

[FlorentAlbano]

merci j'ai vu tu gère vraiment je suis trop content merci beaucoup
