Pour mémoriser le nivellement (éviter de le refaire à chaque fois) G28, G29, M500 et après dans le start code G28, M420 S1 ou M420 S1 Z2 pour arrêter le nivellement au bout de 2 mm. Si tu veux augmenter la précision du palpage de ton Bed , palpe plus de points et surtout palpe seulement à l'endroit où il y a contact entre ta pièce et le Bed, recheche dans le site le mot "palpage" tu devrais tomber sur un message que j'ai fait il y a déjà quelque temps. Pour le réglage de défauts de désalignement des axes XYZ il existe dans marlin une section qui s'appelle //@secti

Vous êtes durs. Il y avait quand même du positif dans le post de départ. Il y avait "BONJOURS".

Tu ne lances pas un fichier .Gcode plutôt qu'un .STL?

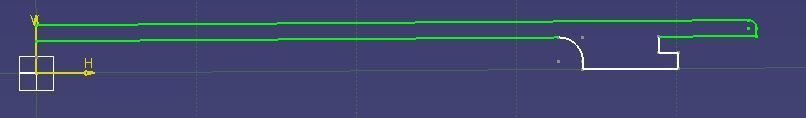

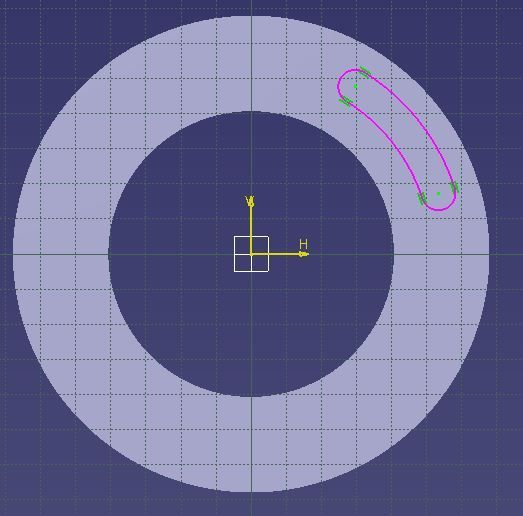

@Idealnight c'est avec des pièces "simples" qu'on apprend le mieux l'usage d'un logiciel. Tu prends un petit papier et tu notes les cotes de ta pièce si ton logiciel le permet, et tu la redessines ou tu redessines par dessus le.STL une nouvelle pièce en créant un assemblage ou tu intègres 2 photos de l'objet .STL une vue de face et une vue dessus par exemple que tu mets en fond d'écran de solidworks(par exemple) et tu dessines tes esquisses par dessus. Ne connaissant par fusion360 j'ai de la peine à dire s'il est plus aisé à apprendre que solidworks qui est réputé pour sa f

Que d'énergie dépensée......Je dis bravo à tous. Une petite voix dans ma tête me répète sans cesse : "Et si la pièce avait été redessinée complètement avec solidworks c'était peut être plus simple et plus rapide"

J'utilise pronterface seulement pour le réglage de l'offset Z selon la procédure décrite plus haut. Le reste du temps j'utilise repetier ou un autre trancheur mais pas pronterface. Pour le programme de ta machine je ne sais pas car j'ai pas le même modèle; J'ai conçu et fabriqué ma propre machine. J'utilise le logiciel Marlin qui pilote mon imprimante et il y a une zone dans laquelle tu indiques les dimensions de ton plateau. Quand tu dis :"les fin de courses ne sont pas branchés" tu parles physiquement?

Il y a quelque temps j'ai posté un messages où je me posais la question à quoi ça sert de palper tout le plateau de l'imprimante alors que la pièce ne touche qu'une zone de celui-ci. Et j'ai développé un petit bout de programme "palpage" qui solutionne ce problème.

Si tu veux regarder le fichier .Gcode ouvre celui-ci avec un éditeur de texte. Le bloc note de windows par exemple ou notepad++.

Bravo @vap38

Pour modifier un STL, on passe généralement par un logiciel de CAO, donc retour à la case départ.

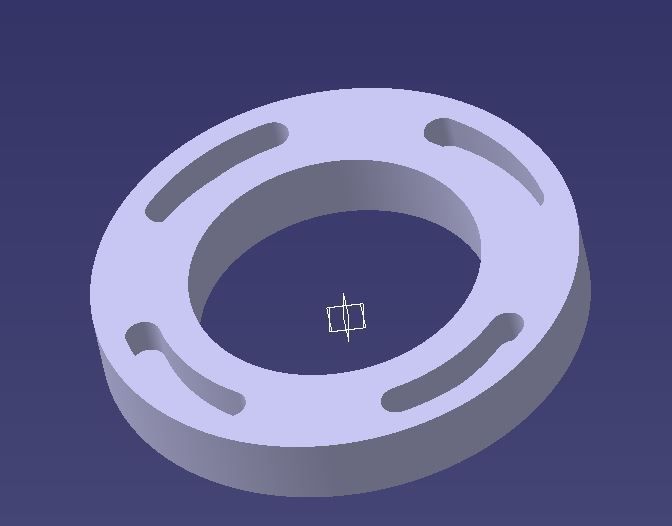

Perso, si tu utilises solidworks, ta pièce ne me parait pas monstrueuse, je la redessinerai.

Courage tu tiens le bon bout

Est-ce utilisé comme une grille verticale?

Je ne peux pas te dire le pourquoi du comment n'ayant pas ton imprimante et ne connaissant pas le firmware qui la dirige. Mais regarde sur google : recherche " endstops hit: Z" tu verras beaucoup de choses. Remarque: tu as bien réactivé les fins de courses avec M211 S1 avant de Sauvegarder les changement dans l'EEPROM
