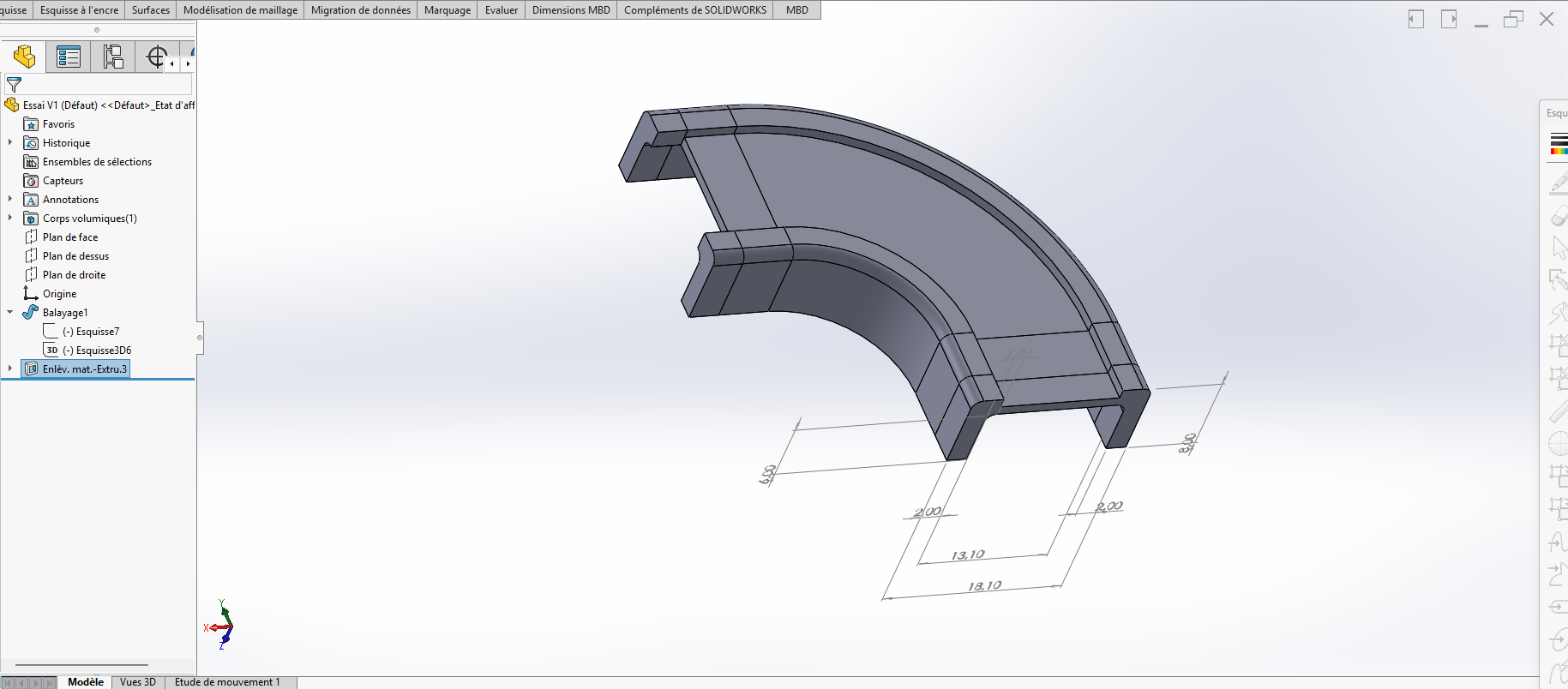

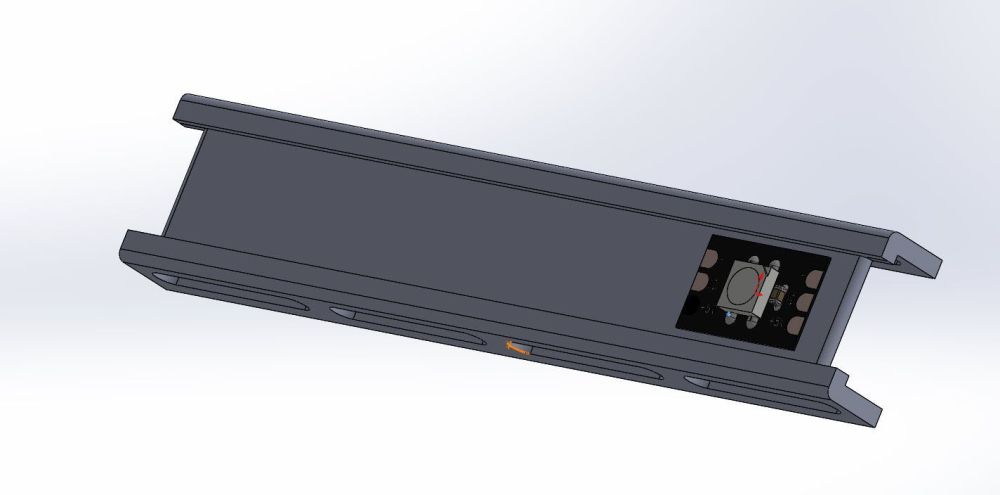

NoOne38 Posté(e) Mars 15 Posté(e) Mars 15 Bonjour à tous Je recherche la méthode sous solidworks pour courber cette pièce à 90° , si cela est possible bien sûr ... cette pièce est en fait un rail supportant des Leds et je souhaiterais faire plusieurs modèles types pour les assembler merci mille fois pascal Rail.STEPFetching info...
pommeverte Posté(e) Mars 15 Posté(e) Mars 15 Salut, Le plus simple est d'extruder une esquisse suivant un profil via la fonction balayage
NoOne38 Posté(e) Mars 15 Auteur Posté(e) Mars 15 merci pommeverte aurais-tu stp quelques pistes à me donner , j'ai regardé les fonctions mais je n'ai pas trouvé celle qui me permettrait de prendre la pièce et de la faire pivoter avec un angle de 90°

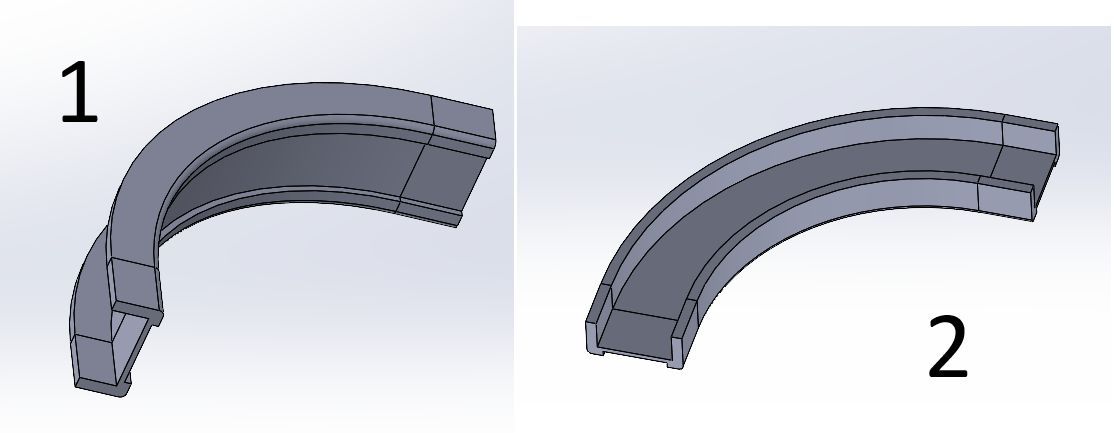

pommeverte Posté(e) Mars 15 Posté(e) Mars 15 histoire de ne pas me tromper, tu parles d'une pièce de type 1 et non du 2: Citation Dérouler
pommeverte Posté(e) Mars 15 Posté(e) Mars 15 A ma connaissance, tu ne peux pas "courber" la pièce. Par contre, tu peux la redessiner: tu crées l'esquisse appuyée sur le plan à l'extrémité de la pièce tu convertis les entités (contour) du profil de la pièce via le menu outils -> outils d'esquisse -> convertir les entités tu supprimes les relations "sur arête" et tu contrains l'esquisse (cotes, symétries,...) tu crées une esquisse de trajectoire tu crées une extrusion balayage (menu insertion -> bossage -> balayage) Citation Dérouler
NoOne38 Posté(e) Mars 15 Auteur Posté(e) Mars 15 Merci pommeverte Je vais essayé de faire comme tu le préconises, j'ai déjà essayé préalablement sur un simple cercle mais çà reste pour moi une manip compliquée Je reviens dès possible ... mille mercis pascal Je me heurte pommeverte à de grosses difficultés pour joindre les entités dans les bons axes S'il y a une astuce , je suis preneur pascal...

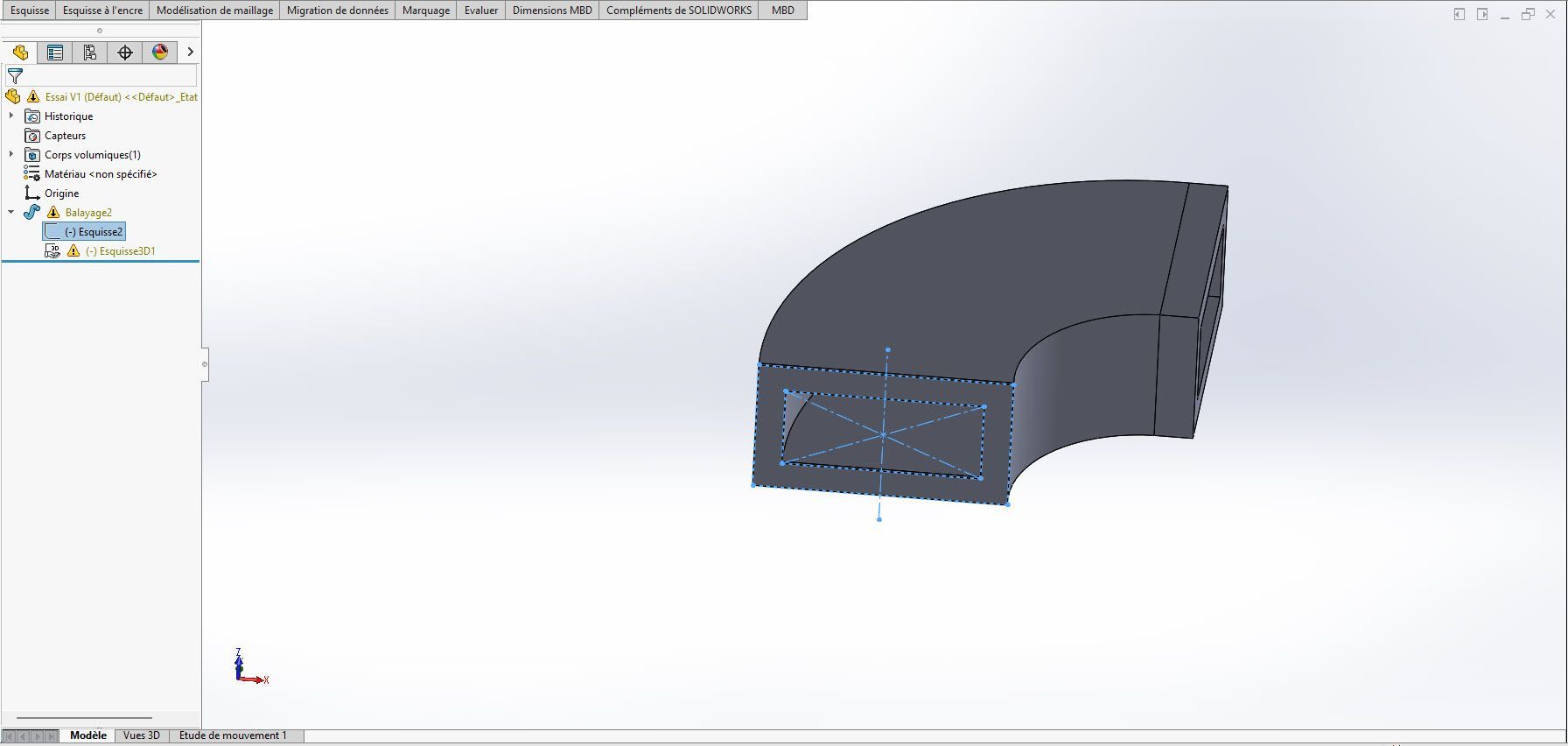

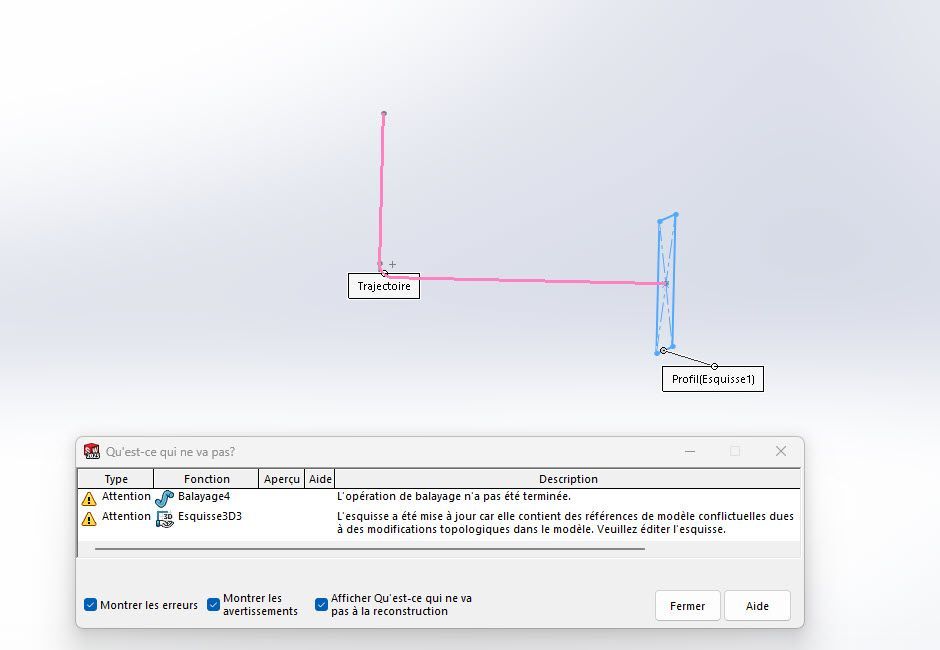

NoOne38 Posté(e) Mars 16 Auteur Posté(e) Mars 16 Re bonjour Je n'y arrive pas désolé , j'ai toujours le même message dont je ne connais pas la signification help ... merci par avance pascal

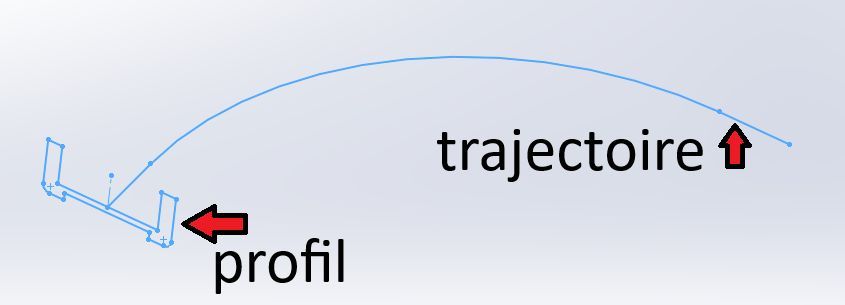

pommeverte Posté(e) Mars 16 Posté(e) Mars 16 Salut, Si tu as l'erreur, c'est parce que le rayon de courbure est trop faible. Il doit être au minimum égal à la "hauteur supérieure du profil" Avec un dessin, c'est plus clair : Citation Dérouler 1
gerardm Posté(e) Mars 16 Posté(e) Mars 16 (modifié) Le rayon de courbure est peut-être trop faible. Essaye avec un grand rayon pour éliminer cette hypothèse. Pris de vitesse. Tu peux peut-être mettre une copie de ton rail à 90 degré au contact du rail original, puis faire une révolution de 90 degrés de l'esquisse rouge (voir dessin) pour boucher le vide. Modifié (le) Mars 16 par gerardm 1 1

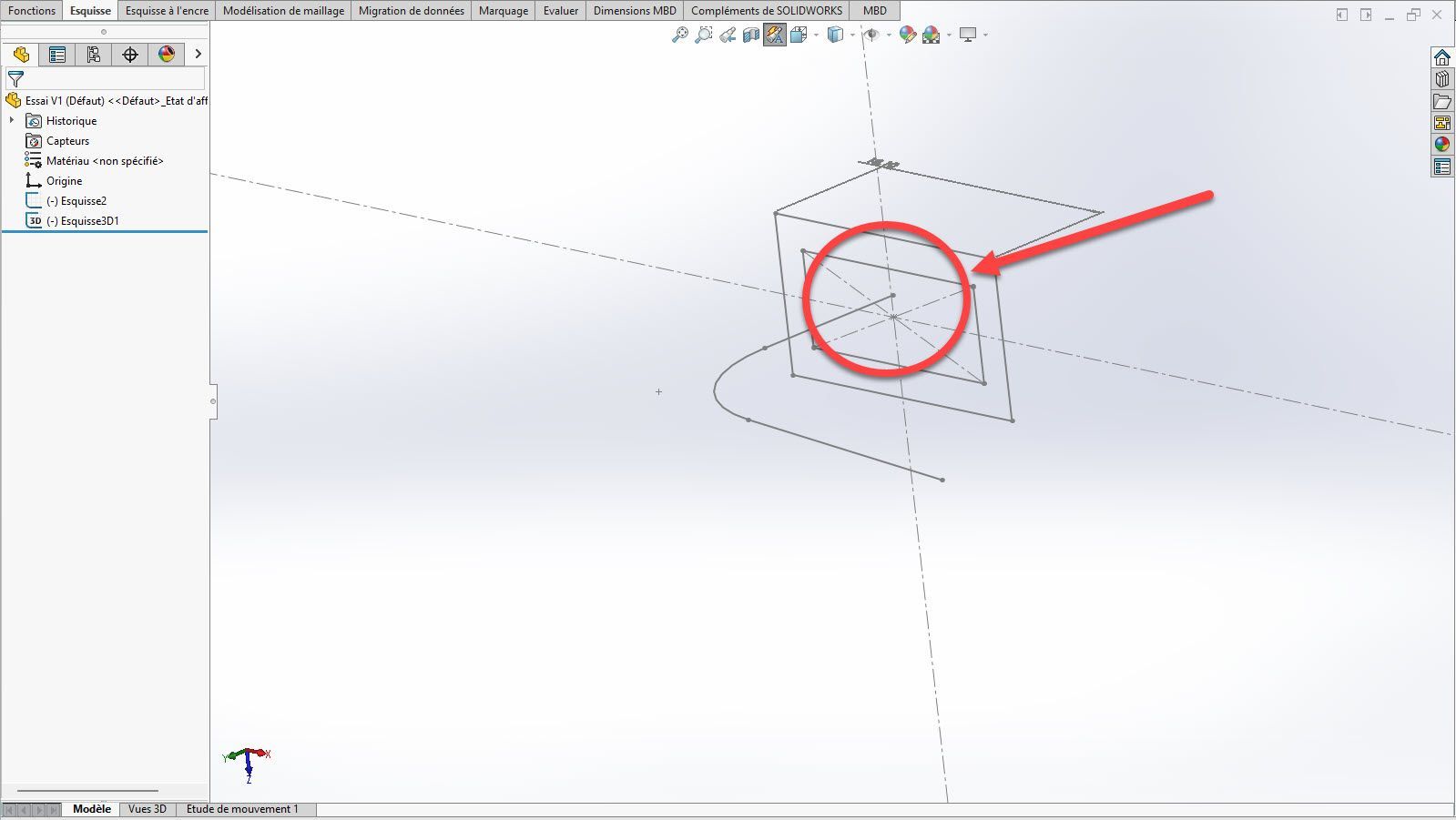

NoOne38 Posté(e) Mars 16 Auteur Posté(e) Mars 16 Le 16/03/2025 at 09:52, pommeverte a dit : Salut, Si tu as l'erreur, c'est parce que le rayon de courbure est trop faible. Il doit être au minimum égal à la "hauteur supérieure du profil" Avec un dessin, c'est plus clair : Dérouler Merci encore à tous pour vos réponses Juste pour savoir , Comment faites-vous pour avoir les entités 3D au bon endroit sur l'esquisse de base lorsque que je positionne mon esquisse 3D elle n'est jamais sur le plan ce qui génère des erreurs au moment du balayage comment positionner correctement les entités , il y a une astuce particulière ? Le 16/03/2025 at 09:53, gerardm a dit : Tu peux peut-être mettre une copie de ton rail à 90 degré au contact dur rail original, puis faire une révolution de 90 degrés de l'esquisse rouge (voir dessin) Dérouler Je cherche à mettre le rail à 90° mais en XY mais merci pour l'astuce
pommeverte Posté(e) Mars 16 Posté(e) Mars 16 (modifié) Comme je n'ai pas bien compris ta demande, voici une vidéo faite à l'arrache.com qui, je l'espère , répondra à ta question: Citation Dérouler Modifié (le) Mars 16 par pommeverte 1
NoOne38 Posté(e) Mars 16 Auteur Posté(e) Mars 16 Wouahh Merci pommeverte ! tout semble facile quand tu le fais , j'aimerais bien savoir manipuler le logiciel de la même façon ( par ex , les plans n'apparaissent pas sur mon tableau de bord et je n'ai pas compris pourquoi , pour ma part je découvre SolidWorks ...) Dans la vidéo ,Tu as du, je pense, recopier l'esquisse de base au départ puis ensuite effectuer le balayage ( je voulais mettre le fichier SLDPRT mais çà ne voulait pas fonctionner c'est la raison pour laquelle j'ai du de sauvegarder en STEP ) c'est çà ? A titre d'exemple comment fais-tu pour que l'origine de l'esquisse 3D soit au centre de l'esquisse de base stp ? chez moi je galère voir image

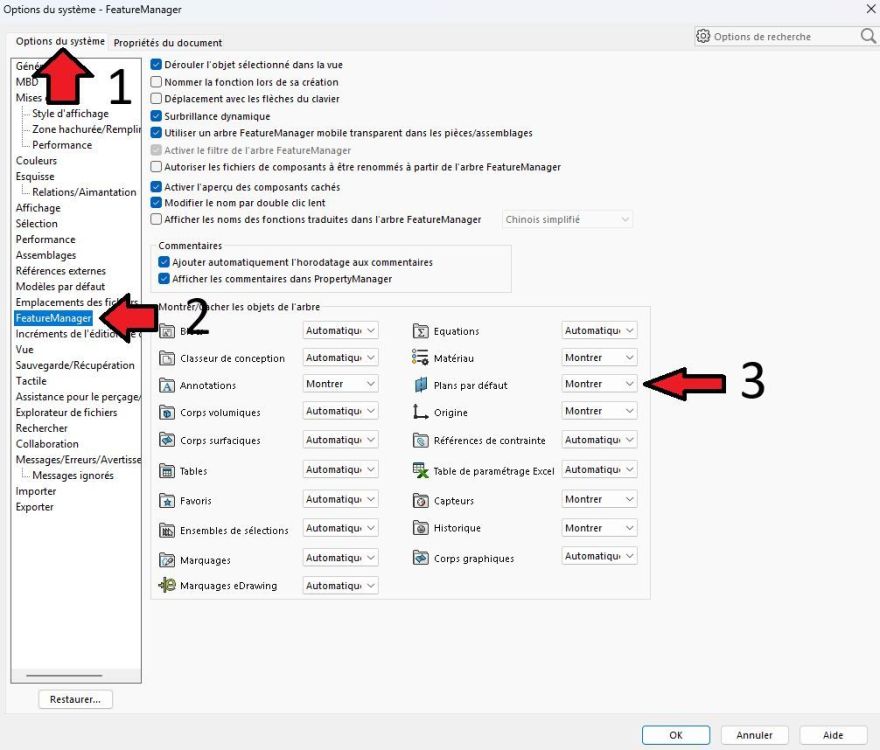

pommeverte Posté(e) Mars 16 Posté(e) Mars 16 (modifié) Le 16/03/2025 at 13:58, NoOne38 a dit : les plans n'apparaissent pas sur mon tableau de bord Dérouler il faut aller dans le menu "outils -> options -> onglet Options du système -> Feature Manager" pour choisir Montrer au niveau des Plans par défaut Citation Dérouler Le 16/03/2025 at 13:58, NoOne38 a dit : Dans la vidéo , tu as du, je pense, recopier l'esquisse de base au départ puis ensuite effectuer le balayage Dérouler exactement Le 16/03/2025 at 13:58, NoOne38 a dit : je voulais mettre le fichier SLDPRT mais çà ne voulait pas fonctionner Dérouler il faut compresser / zipper le fichier. Attention, il doit peser moins de 9.77 Mo. Si il est trop volumineux, tu peux passer par un site d'échange comme wetransfer. Dans les paramètres (bulles avec les 3 petits points, en bas à gauche), tu sélectionnes "créer un lien" au lieu de "envoyer e-mail" Le 16/03/2025 at 13:58, NoOne38 a dit : A titre d'exemple comment fais-tu pour que l'origine de l'esquisse 3D soit au centre de l'esquisse de base stp ? Dérouler Il est plus que conseillé de contraindre totalement l'esquisse (le signe - devant le nom de l'esquisse disparaîtra). C'est ce que je fais dans la vidéo à partir de 1:15. Une fois terminé, tu pourras déplacer l'ensemble de l'esquisse en la plaçant sur l'origine (voir à 5:05). Si l'origine n'apparaît pas, tu peux l'ajouter via le menu Affichage -> Montrer/Cacher -> Origines Modifié (le) Mars 16 par pommeverte 1
NoOne38 Posté(e) Mars 16 Auteur Posté(e) Mars 16 Merci encore je digère tout çà ,... pardonnes-moi mais j'aurai certainement d'autres conseils à te demander ... pour l'instant, j'ai réussi à faire çà mais en galérant pour trouver le centre de l'esquisse mais avec tes derniers conseils j'espère mieux y arriver 1

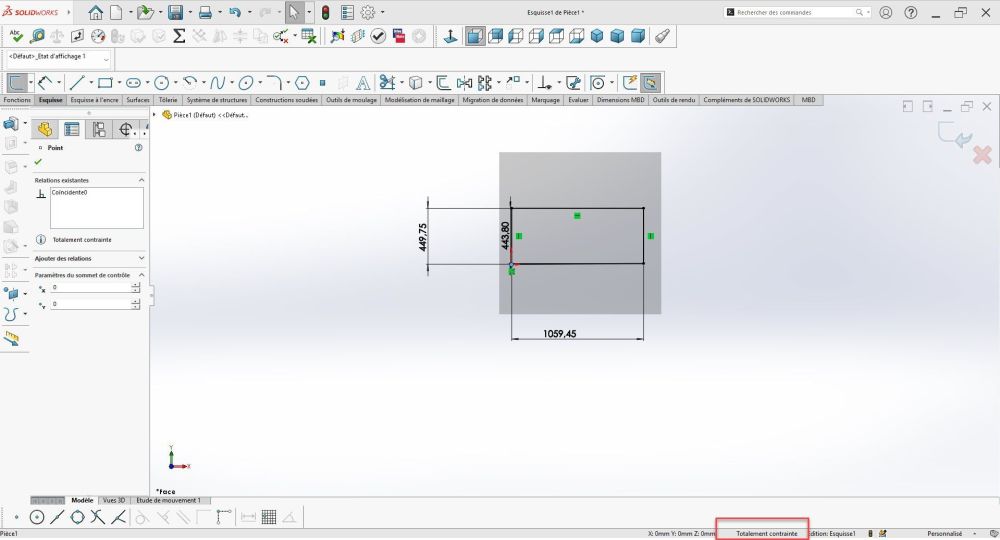

NoOne38 Posté(e) Mars 17 Auteur Posté(e) Mars 17 Bonjour à tous , J'avais compris certainement à tort que lorsque mon esquisse était "Totalement Contrainte" , elle devenait une et entière et que je pouvais alors la déplacer pour la mettre en coïncidence avec l'origine or j'ai essayé (voir fichier test ) de faire une pièce simple "totalement contrainte" ( indication en bas à droite ) mais dès que j'essaie de la déplacer elle se déforme est-ce normal ou ai-je oublié d'appuyer quelque part ? quelque chose doit m’échapper pascal Essai V1.zipFetching info...
gerardm Posté(e) Mars 17 Posté(e) Mars 17 Le 17/03/2025 at 09:28, NoOne38 a dit : lorsque mon esquisse était "Totalement Contrainte" , elle devenait une et entière et que je pouvais alors la déplacer Dérouler Normalement OUI, sauf si tu as des dimensions qui sont lièes au repère de ton esquisse. N'ayant pas solidworks je n'ai pas pu ouvrir ton fichier pour vérifier.

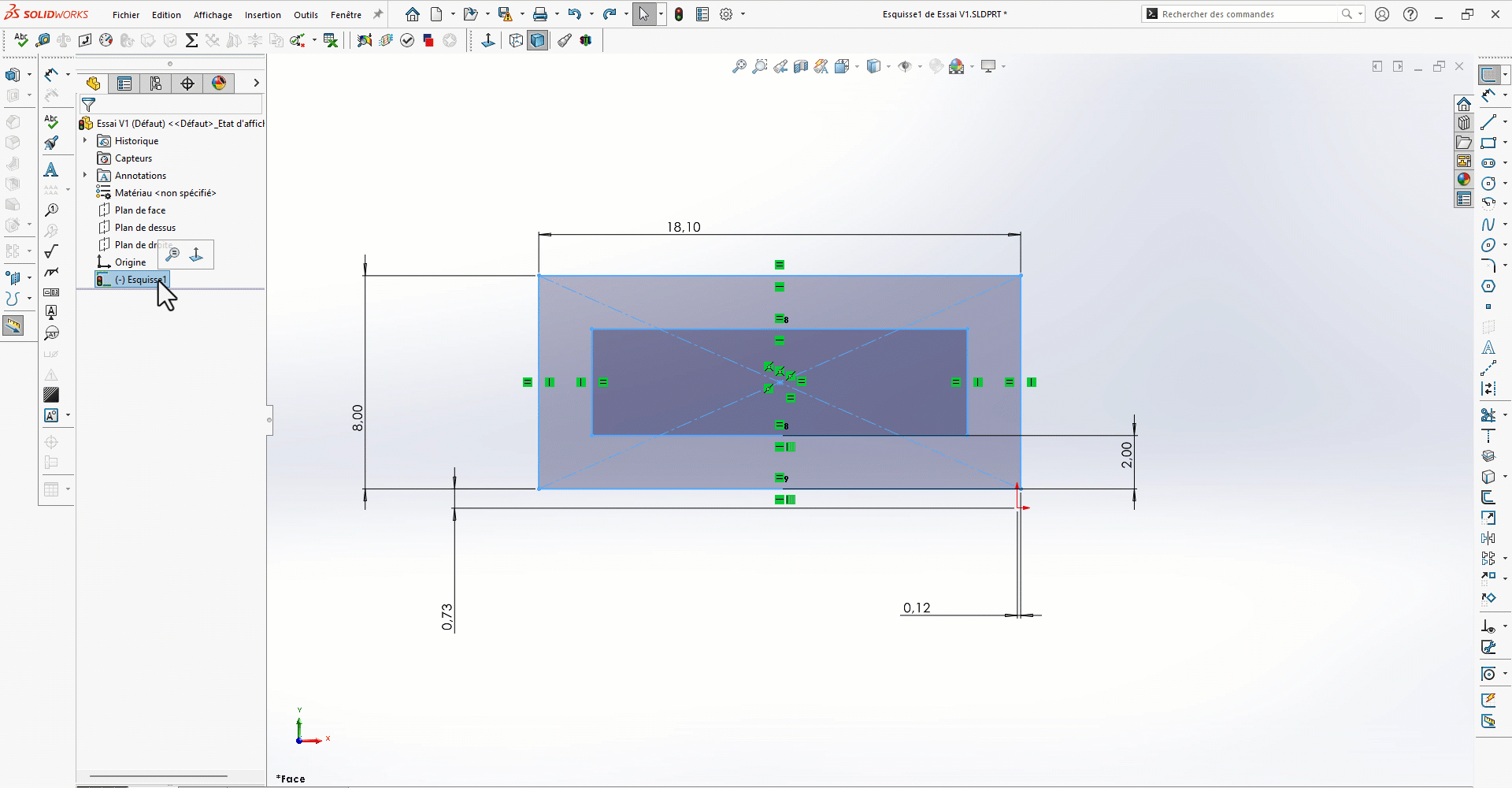

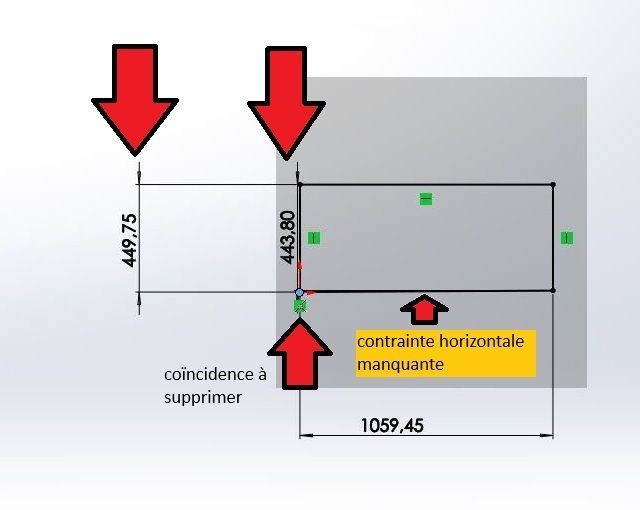

pommeverte Posté(e) Mars 17 Posté(e) Mars 17 Salut, Le 17/03/2025 at 16:23, gerardm a dit : Normalement OUI, sauf si tu as des dimensions qui sont lièes au repère de ton esquisse. Dérouler C'est exactement ça: l'esquisse est contrainte à l'origine avec les cotes 0.12 et 0.73. Il suffit de les supprimer pour pouvoir déplacer l'esquisse: Citation Dérouler Le 17/03/2025 at 09:28, NoOne38 a dit : dès que j'essaie de la déplacer elle se déforme. Est-ce normal? Dérouler ce n'est pas ce que j'ai pu constaté (voir la vidéo GIF au ci-dessus)
NoOne38 Posté(e) Mars 17 Auteur Posté(e) Mars 17 Merci pommeverte et gerardm je me doutais que j'avais oublié d'appuyer quelque part mea culpa Cordialement pascal
NoOne38 Posté(e) Mars 18 Auteur Posté(e) Mars 18 Bonjour à tous Je galère toujours pour la création de mon esquisse qui suivant vos tutos semble pourtant facile mais je me retrouve toujours avec des décalages ..... J'aurai une question candide , lors de la création d'une esquisse comment faites vous pour que vos points de coin reliant par exemple 2 droites l'une verticale et l'autre horizontale sont parfaitement juxtaposés je suis bêtement obligé de zoomer de façon énorme pour m'apercevoir que mes liens se sont pas fermés alors comme précédemment ( et comme je semble découvrir le monde j'en suis une fois encore désolé ... ) comment faites-vous pour joindre à coup sûr vos traits parce que je n'y arrive pas ? et c'est la cause majeure de mes problèmes Re... Désolé mais je n'y arrive toujours pas j'ai tout essayé , mais j'ai toujours ce foutu message pardonnez mon incompétence mais je ne comprends pas pourquoi çà ne fonctionne pas je joins le fichier "essai.zip" remis à jour , si quelqu'un pouvait la patience de m'expliquer je lui serais très reconnaissant ( je craque....) Essai V1.zipFetching info...

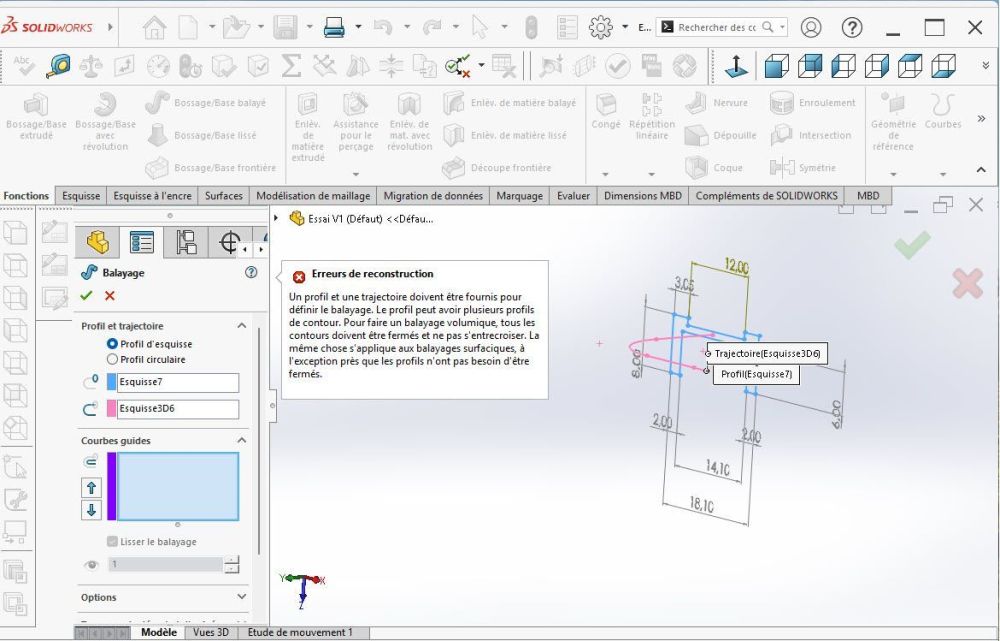

pommeverte Posté(e) Mars 18 Posté(e) Mars 18 (modifié) Salut, Dans cette vidéo, j'ai corrigé l'esquisse du profil, ce qui a permis de créer le balayage: Citation Dérouler Tu peux voir que lorsque l'esquisse est fermée, l'intérieur change de couleur. C'est comme cela que l'on sait si c'est un contour correctement fermé. En passant, il aurait été préférable de créer la trajectoire sur une esquisse 2D plutôt qu'une esquisse 3D. Le 18/03/2025 at 13:31, NoOne38 a dit : lors de la création d'une esquisse comment faites vous pour que vos points de coin reliant par exemple 2 droites l'une verticale et l'autre horizontale sont parfaitement juxtaposés Dérouler Je pense que tu n'es pas aidé par un environnement mal paramétré. Il suffit d'activer l'aimantation pour que les contraintes de coïncidence soit ajoutées automatiquement (menu outils -> paramètres d'esquisse -> activer l'aimantation) PS: Le 17/03/2025 at 21:29, NoOne38 a dit : Merci pommeverte et gerardm Dérouler lorsque tu cites le pseudo d'un membre du forum, n'hésite pas à débuter le nom par un @. Quand tu commences à taper les 1ères lettres du nom, il te suffira de cliquer sur le bon nom de la liste qui surgit. Ainsi il recevra une notification. Modifié (le) Mars 18 par pommeverte 1
NoOne38 Posté(e) Mars 18 Auteur Posté(e) Mars 18 merci @pommeverte ( pour ta patience ) Le 18/03/2025 at 20:13, pommeverte a dit : lorsque tu cites le pseudo d'un membre du forum, n'hésite pas à débuter le nom par un @. Quand tu commences à taper les 1ères lettres du nom, il te suffira de cliquer sur le bon nom de la liste qui surgit. Ainsi il recevra une notification. Dérouler Je ne connaissais pas cette astuce , je vais faire attention maintenant.... Le 18/03/2025 at 20:13, pommeverte a dit : Tu peux voir que lorsque l'esquisse est fermée, l'intérieur change de couleur. C'est comme cela que l'on sait si c'est un contour correctement fermé. Dérouler Chez moi l'esquisse ne change pas de couleur , les traits passent en jaune ou rouge en cas de problème mais pas comme sur la vidéo , un pb de configuration je suppose Le 18/03/2025 at 20:13, pommeverte a dit : En passant, il aurait été préférable de créer la trajectoire sur une esquisse 2D plutôt qu'une esquisse 3D. Dérouler j'ai essayé de mettre une esquisse normale , mais elle passe automatiquement en esquisse 3D , il faut que je choisisse plutôt une esquisse 3D sur plan ? Le 18/03/2025 at 20:13, pommeverte a dit : Je pense que tu n'es pas aidé par un environnement mal paramétré. Il suffit d'activer l'aimantation pour que les contraintes de coïncidence soit ajoutées automatiquement (menu outils -> paramètres d'esquisse -> activer l'aimantation) Dérouler effectivement çà m'a changé la vie , je galère depuis 3 jours à joindre les esquisses .... J'ai essayé de refaire ma pièce ( voir image ) et çà va nettement mieux, tu m'as vraiment dépanné là et je t'en remercie encore.... la prochaine étape c'est de faire un angle de 90° avec ma pièce de 10cm mais la longueur doit rester de 10cm max car la bande de Leds à coller est de 10cm max

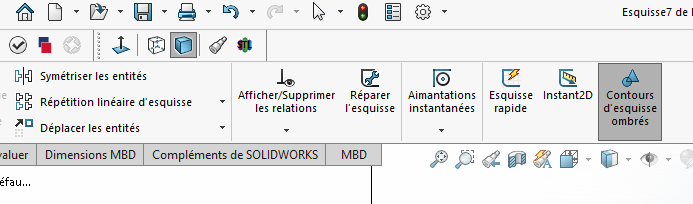

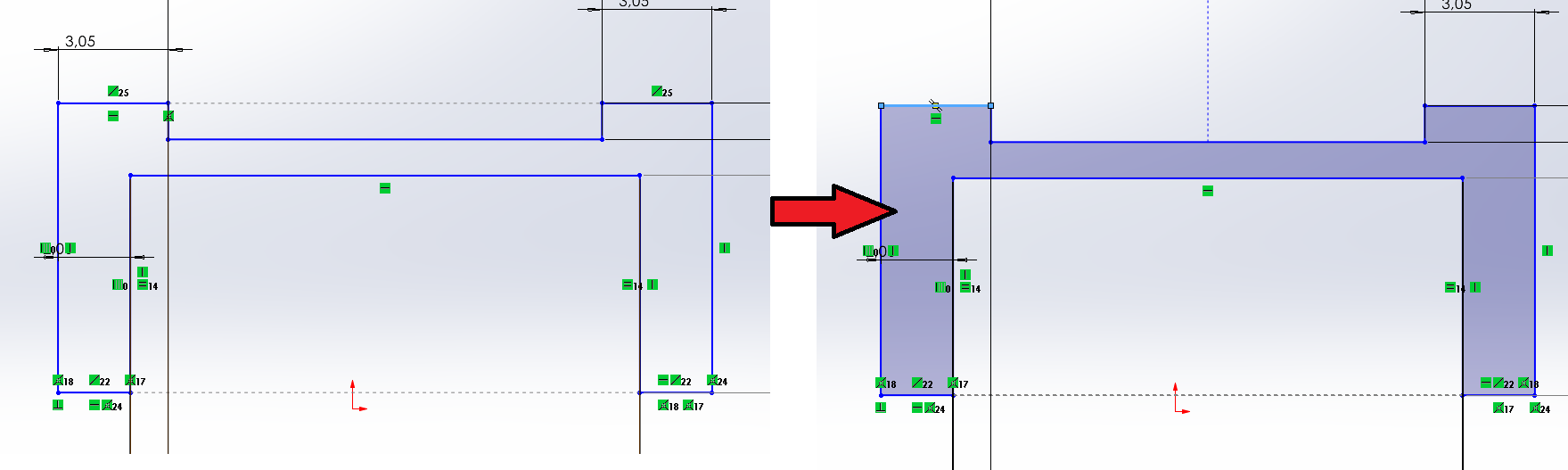

pommeverte Posté(e) Mars 19 Posté(e) Mars 19 (modifié) Salut, Le 18/03/2025 at 22:34, NoOne38 a dit : Chez moi l'esquisse ne change pas de couleur Dérouler On ne s'est peut-être pas compris. Je parle du remplissage intérieur de l'esquisse (image de droite): Citation Dérouler Si c'est bien ça, alors il suffit d'activer le contour d'esquisse ombré: Citation Dérouler Le 18/03/2025 at 22:34, NoOne38 a dit : la prochaine étape c'est de faire un angle de 90° avec ma pièce de 10cm mais la longueur doit rester de 10cm max car la bande de Leds à coller est de 10cm max Dérouler depuis le début, j'ai du mal à voir comment coller le ruban. Est-ce que tu as un lien d'une page web ou une photo du ruban? sur quelle face tu veux le coller? Modifié (le) Mars 19 par pommeverte
NoOne38 Posté(e) Mars 19 Auteur Posté(e) Mars 19 Le 19/03/2025 at 12:27, pommeverte a dit : On ne s'est peut-être pas compris. Je parle du remplissage intérieur de l'esquisse (image de droite): Dérouler J'avais bien compris qu'il s'agissait de l'image de droite mais mon esquisse n'est pas ombrée et effectivement je ne peux pas supposer quelle soit correcte à titre d'exemple voici ce que j'arrive à avoir (?) et je n'arrive toujours pas à bouger mon esquisse même 'Totalement Contrainte' (?) Le 19/03/2025 at 12:27, pommeverte a dit : depuis le début, j'ai du mal à voir comment coller le ruban. Est-ce que tu as un lien d'une page web ou une photo du ruban? sur quelle face tu veux le coller? Dérouler Le but de ces pièces c'est de faire des rails de Leds pour pouvoir les m^ettre bout à bout et en faire un circuit , à l'image des voies férrées Sur le dessus je vais coller des petits bouts d'une bande de Leds ( image ) , une bande de 5m avec 30Leds/m @pommeverte En gros voici l'idée ( désolé mais je n'arrive pas be Le 19/03/2025 at 14:43, NoOne38 a dit : depuis le début, j'ai du mal à voir comment coller le ruban. Est-ce que tu as un lien d'une page web ou une photo du ruban? sur quelle face tu veux le coller? Dérouler En gros voici l'idée ( désolé mais je n'arrive pas bien à dompter le module assemblage )

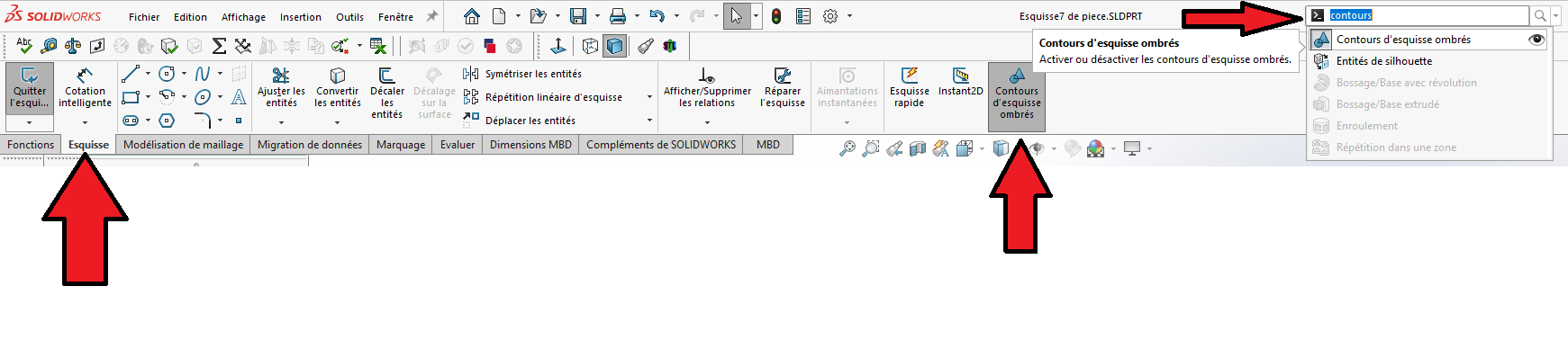

pommeverte Posté(e) Mars 19 Posté(e) Mars 19 Le 19/03/2025 at 14:43, NoOne38 a dit : mon esquisse n'est pas ombrée Dérouler je précise la manière pour l'activer: soit tu cliques sur le bouton "Contours d'esquisse ombrés" dans l'onglet Esquisse du CommandManager (affiché avec un clic droit dans la barre d'outils, en haut) soit tu recherches le mot "contours" et tu cliques sur "Contours d'esquisse ombrés" qui apparait dans la liste Citation Dérouler Le 19/03/2025 at 14:43, NoOne38 a dit : je n'arrive toujours pas à bouger mon esquisse même 'Totalement Contrainte' (?) Dérouler Dans la copie d'écran, l'esquisse est totalement contrainte donc, par définition, tu ne peux pas la déplacer avec la souris. Si tu souhaites le faire, il faut supprimer la contrainte liée à l'origine (coïncidence). En passant, il faudrait ajouter une contrainte d'horizontalité sur le trait inférieur et supprimer une des 2 cotes de hauteur Citation Dérouler Le 19/03/2025 at 14:43, NoOne38 a dit : En gros voici l'idée Dérouler d'accord, c'est le "la bande de Leds à coller est de 10cm max " qui m'a perdu 1
