Bonjour,

ça fait une heure que je cherche a faire un trapèze avec 123 design et je n'y arrive pas.

Que ce soit un dessin 2d que j'extrude pour le rendre en 3d , ou directement un parallélépipède que je rends trapezoidal....

Un grand merci d'avance..

Partager ce message


Lien à poster
Partager sur d’autres sites

Visiblement tout le monde est fâché avec les trapèze...??? pas de reponse ...

Partager ce message


Lien à poster
Partager sur d’autres sites
Il y a 20 heures, thsrp a dit :

Visiblement tout le monde est fâché avec les trapèze...??? pas de reponse ...

je pratique pas 123 design, met ton fichier 2D pour voir a quoi sa ressemble et ce que tu désire réaliser.:)

Partager ce message


Lien à poster
Partager sur d’autres sites

ben  c'est tout simple je dessine soit en 2 d un rectangle et je voudrai que l'un des coté soit plus etroit ou je fais en3D un parallelipède et idem je voudrai le "trapezoidé"

Partager ce message


Lien à poster
Partager sur d’autres sites








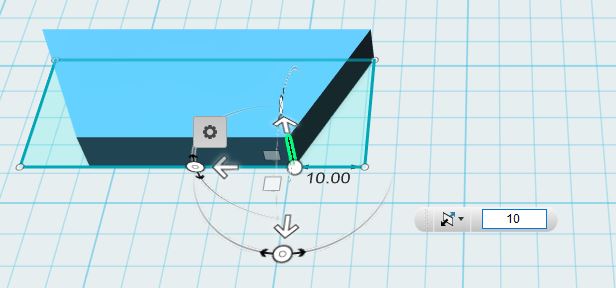

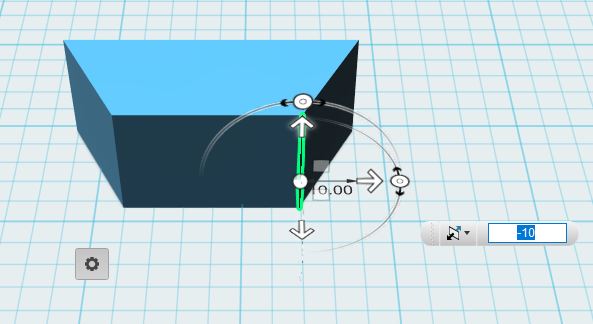

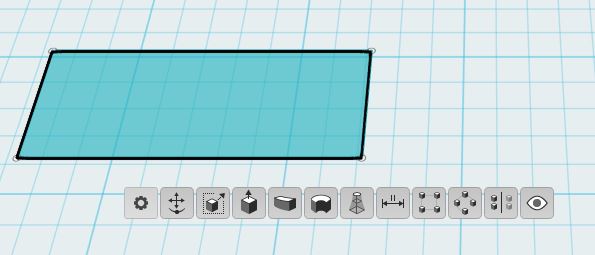

Ou bien











Voili voilou ;)

Modifié (le) par La Bidouille

Partager ce message


Lien à poster
Partager sur d’autres sites

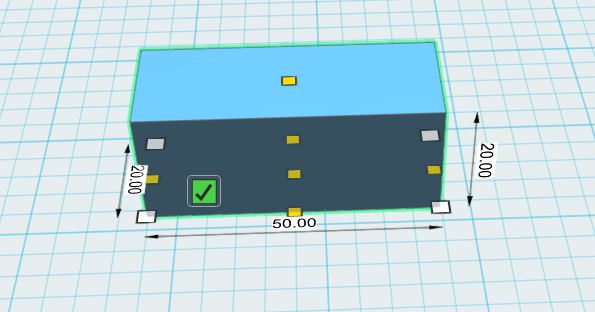

Ah oui super...!! j'ai bien compris la façon de faire en 3 d en revanche pas tout compris en démarrant en 2 D mais pas grave ... le principal c'est que j'ai maintenant une façon de faire.....

Si je peux abuser.... l'épaisseur du volume trapezoidal va êtres très faible (c'est une plaque donc environ 2mm) comment puis je la plier par son milieu d'un angle de 110 degrés...

MERCI

Partager ce message


Lien à poster
Partager sur d’autres sites

Un petit up , ayant fait mon trapèze avec la premiere solution que m'a donné La Bidouille ... maintenant il faut que je "plie" ce trapèze par le millieu des petits cotés de 110 degrés...



Merci

Partager ce message


Lien à poster
Partager sur d’autres sites

Hello

Alors là on va arriver dans ce que j’appellerais de la "couture " (je ne suis pas une bête en CAO je m'adapte ^^).

Le 30/05/2017 at 09:47, thsrp a dit :

maintenant il faut que je "plie" ce trapèze par le millieu des petits cotés de 110 degrés...

On ne peut pas "plier" les formes générées dans ce type de format surfacique  (que ce soit 123D ou tout autres softs générant ce type de forme) hormis passer par du "mesh" (blinder... meshmixer) utilisant un maillage de triangles relié par leurs sommets... mais la transformation de l'un à l'autre ne se fait sans dommage, perte ou modification plus ou moins importante (en tout cas pour un amateur comme moi). Le comportement de ces 2 types de format est très différents.

Pour revenir à ta problématique ..... ce que je ferai ..

  • Générer un sketch correspondant au profil principal souhaité soit avec
    • 123D
    • Inkscape

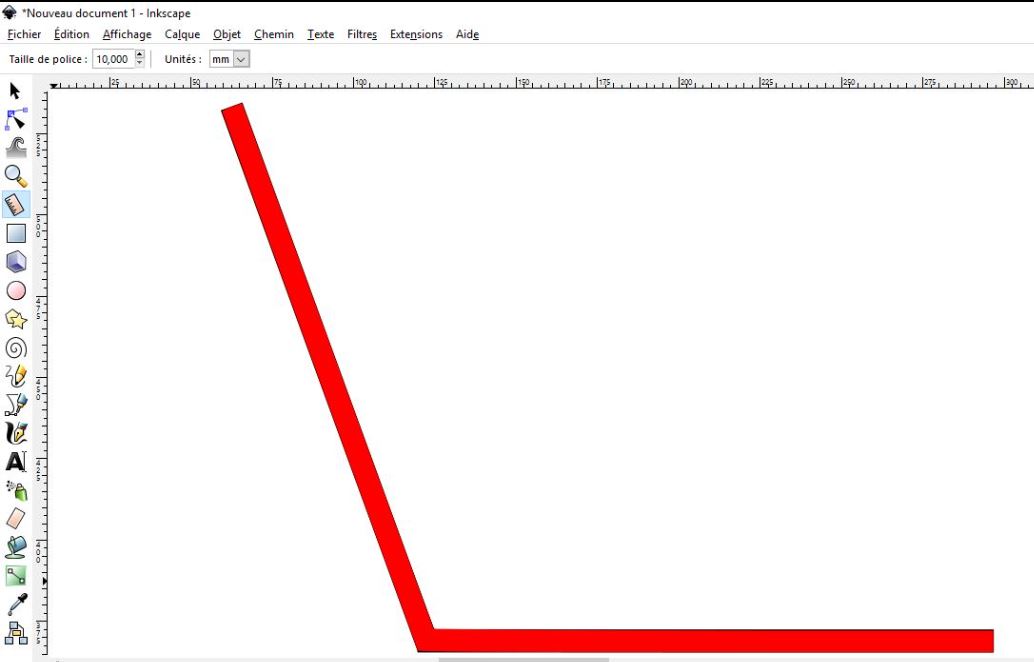

  • Inkscape n'est pas très compliqué a aborder pour générer du 2D il y a énormément de tutos et est beaucoup plus aisé et puissant à utiliser que l’éditeur de sketch de 123D.

Il est plus simple pour gérer les cotes, orientation angles par rapport a 123D qui a des références orthonormés sur 3 axes (toujours selon moi)

592eda4c12bbe_2017-05-3116_58_51-2017-05-3010_15_39-_Nouveaudocument1-Inkscape.jpg-Photos.thumb.jpg.e576b45113f0663bb92022b6f7b41309.jpg

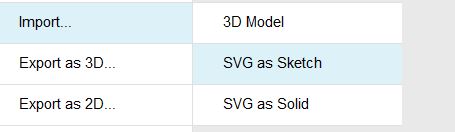

ensuite exporté dans son format SVG et importé en tant SVG Sketch dans 123D


Et ensuite faire l'extrusion classique

592edadd472dc_2017-05-3115_59_12-Untitled_.jpg.9b4153df5c0d0da0621af75ed2e31418.jpg592edadfb1a82_2017-05-3116_00_09-Untitled_.jpg.ff2f83f77584c938620ef87a2271c5a5.jpg



  • Sinon directement partir de 123D et par exemple (de ce que j'ai compris de ton souhait)

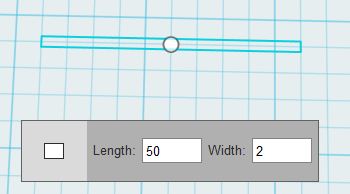

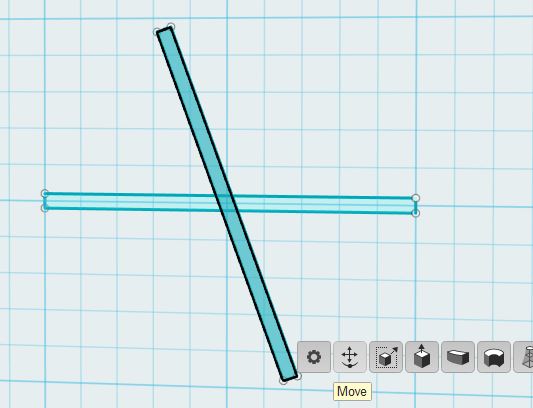

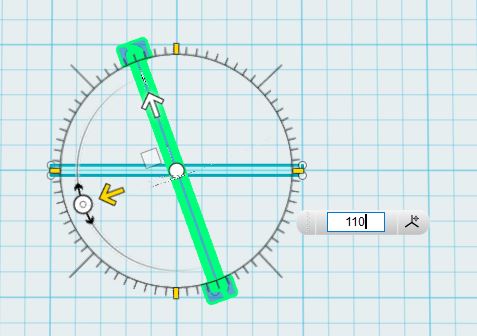

Faire un Sketch/forme de base au cotes souhaitées.......................... la dupliquer (ctrl+C et Ctrl+V) ou réaliser un autre forme et l'orienter selon l'angle voulu

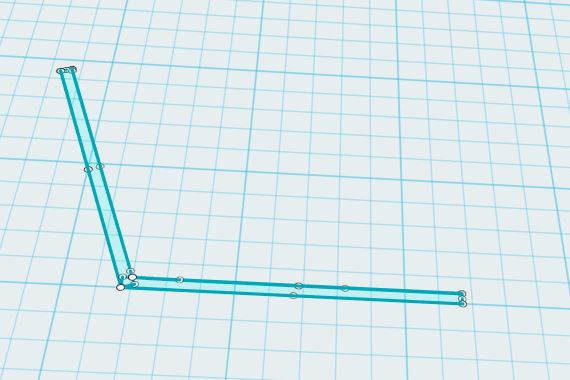

592edbd490f38_2017-05-3116_08_09-ProgramManager.jpg.3f8bee98cbdb87086ed806c1eee0607a.jpg          592edbd7eaacf_2017-05-3116_09_40-Untitled_.jpg.ec63e67bbbc5d233cf36e25a0cb512ed.jpg        592edbe0ee7b0_2017-05-3116_10_42-Untitled_.jpg.dbf562dd5957eb84f3edd1a7b1653320.jpg

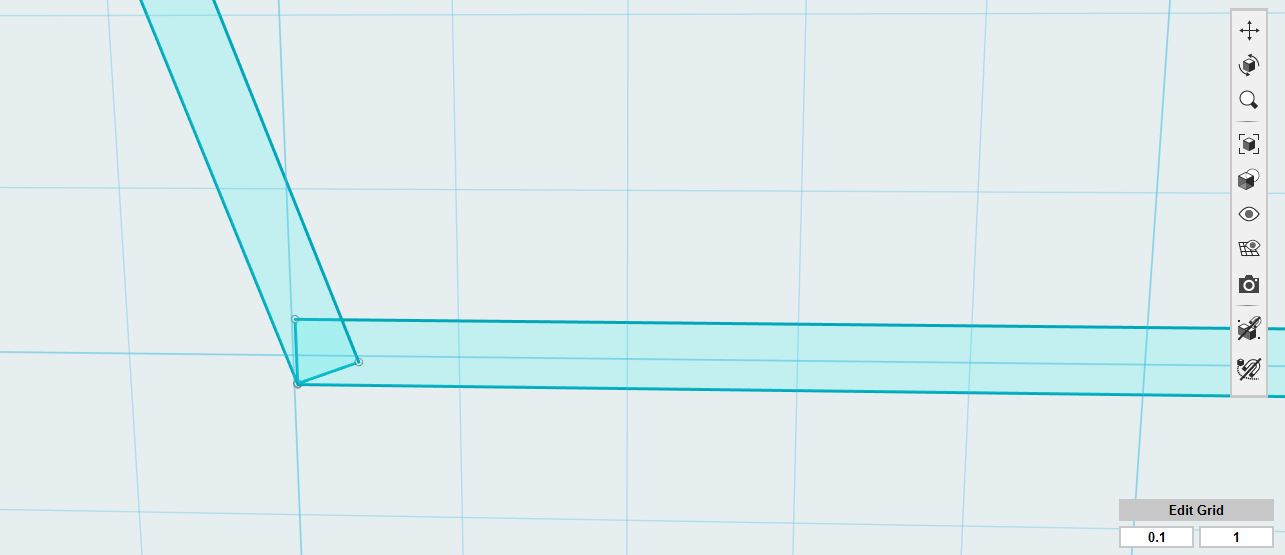

Faire coincider les deux sketch (activer la grille magnétique [edit Grid] avec un pas au choix aide bien pour faire correspondre des points)

592edbe3e9f76_2017-05-3116_12_30-Untitled_.thumb.jpg.fde6ff595c62375479788d179944035f.jpg

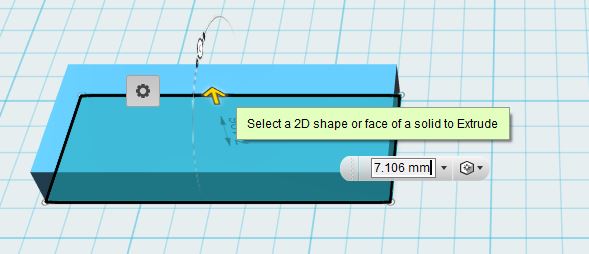

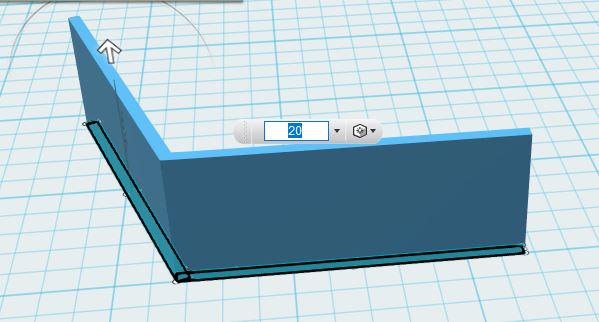

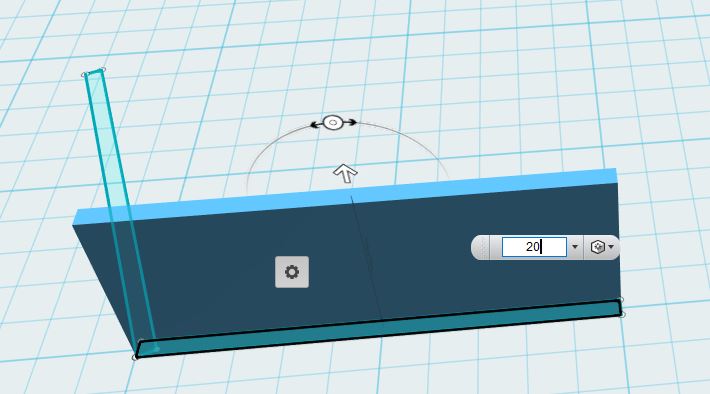

Appliquer une extrusion sur un des sketch

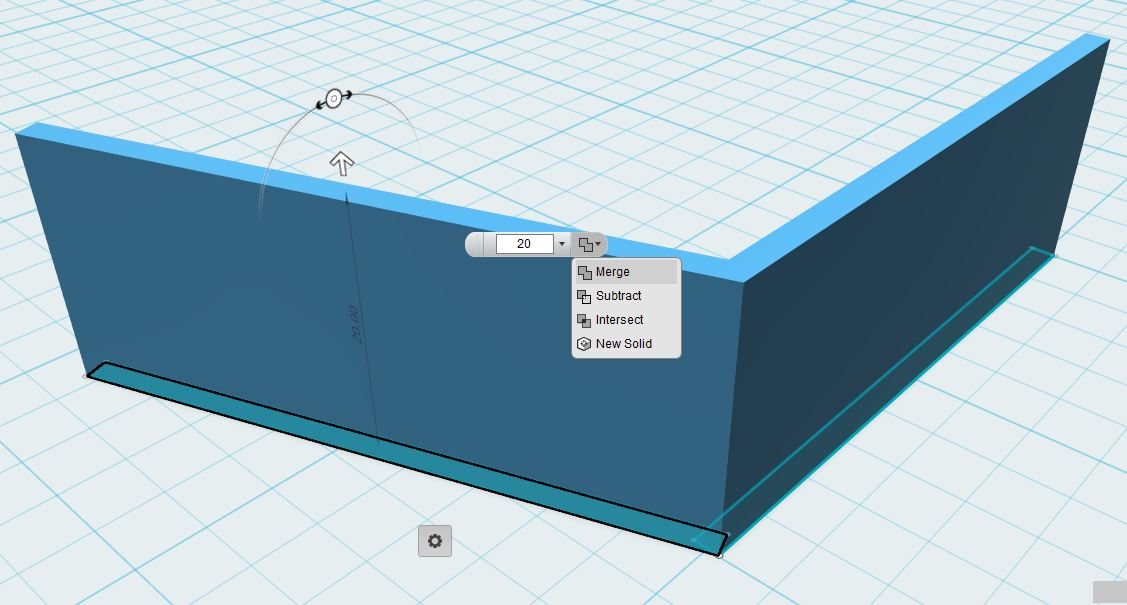

Faire de même avec l'autre sketch en mergant le solide généré au passage

592edbf4e27b6_2017-05-3116_16_59-Untitled_.thumb.jpg.041da982166303e0b230aee329529e38.jpg

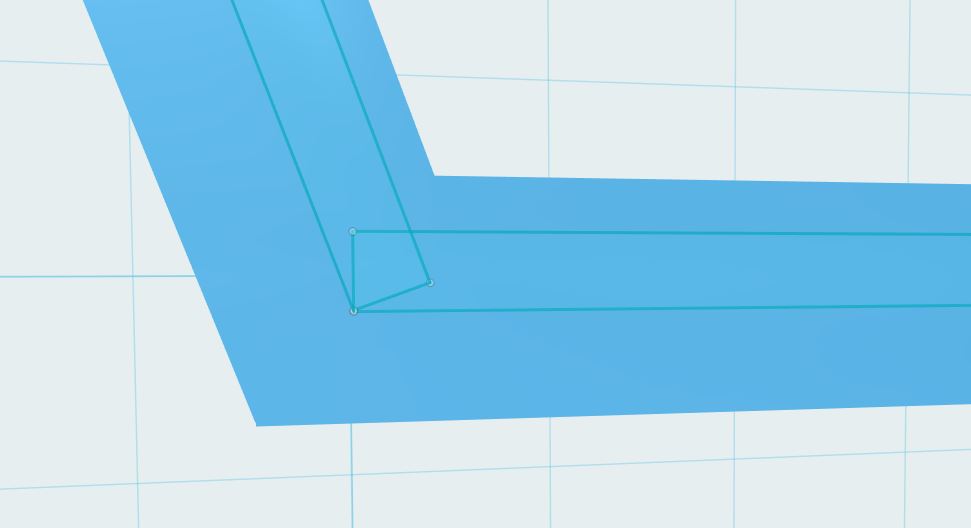

Verifier les alignements ... au cas ou ....

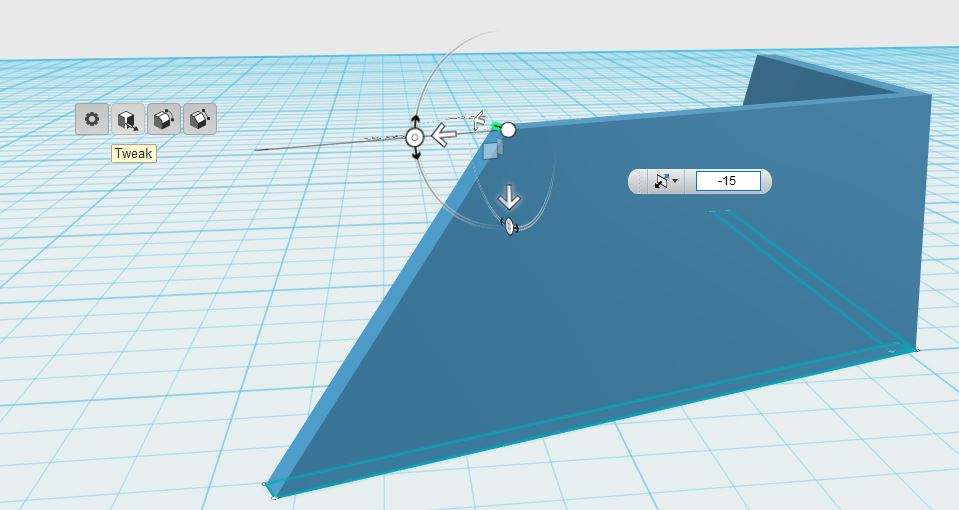

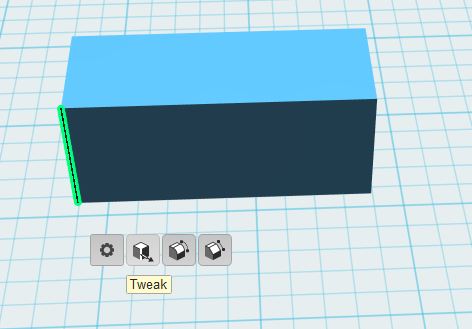

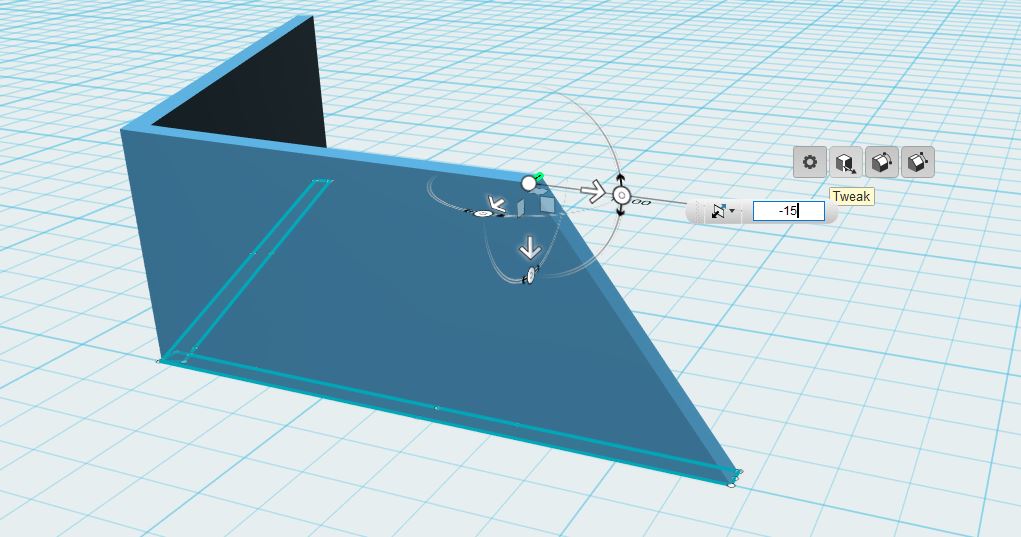

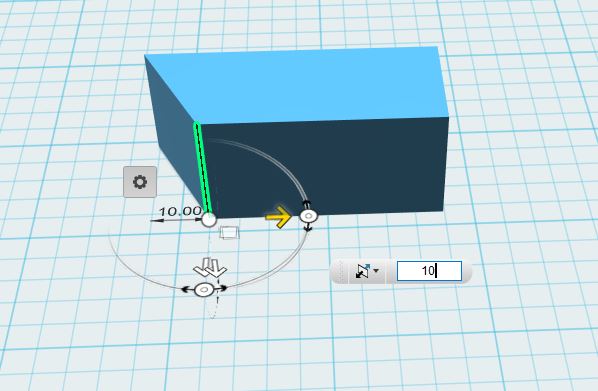

Réaliser les biseaux à l'aide du [tweak]

2017-05-31 16_01_17-Untitled_.jpg592edbfd3db22_2017-05-3116_19_59-Untitled_.jpg.150439fcbdd83bdf81a8b9c88f4d5591.jpg

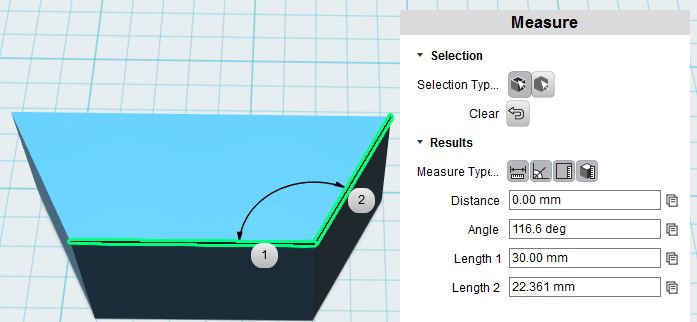

Et voila ce que cela devrait donner comme résultat




En espérant être dans le scope de ta question.... peut être que d'autres ont de meilleures solutions.... mais n’oublies pas .... tu ne pourras pas "plier" ta forme



Voili Voilou



PS: je te réponds ici pour que éventuellement cela puisse profiter à d'autres ;)

Modifié (le) par La Bidouille

Partager ce message


Lien à poster
Partager sur d’autres sites

Ah.... Super, ben voila on ne peut pas "plier" une forme ; ça n'existe pas ou difficilement en 3D ....

Super l'explication... pour faire ce tuto et le précèdent (celui des trapèzes) t'as fait ça en pdf  ou autre puis recopié ici? car s'il existe un document et si tu peux le mettre en piece jointe cela aidera les ignares comme moi et ça permet d'archiver...

Encore bravo et merci

je pars sur 123d design, je fou en l'air mon joli trapèze extrudé qui attendait d'etre plié et je repars a zéro...!!

Partager ce message


Lien à poster
Partager sur d’autres sites
il y a 16 minutes, thsrp a dit :

Super l'explication... pour faire ce tuto et le précèdent (celui des trapèzes) t'as fait ça en pdf  ou autre puis recopié ici? car s'il existe un document et si tu peux le mettre en piece jointe cela aidera les ignares comme moi et ça permet d'archiver...

Non je l'ai fait en live pour la circonstance .... puisqu'il est adapté à ta question  ^^...... rien que pour toi donc (chut ça va jaser ^^)

C'est l'accumulation de topic de ce genre qui fait la qualité d'un forum ... et je n'aime pas les réponses superficielles .... l) au moins l'on peut éventuellement reprendre mes erreurs d’appréciation ou explications des fois incompréhensibles 9_9

il y a 16 minutes, thsrp a dit :

je pars sur 123d design, je fou en l'air mon joli trapèze extrudé qui attendait d'etre plié et je repars a zéro...!!

AH ! CA ...... faire et refaire .... un autre et vaste sujet

Le principal étant qu'il en reste quelque chose... et de toutes façon cela t'as permis appréhender et de manipuler le produit ;)

Modifié (le) par La Bidouille

Partager ce message


Lien à poster
Partager sur d’autres sites

Bon évidemment tout ne se passe pas comme on voudrait...!!

J'ai fait un essai avec des cotes fausses et reduites mais peu importe ...c'est un simple essai

Impossible de faire coincider l'angle des deux rectangles... je n'ai pas de grid magnétique dans les déplacements du rectangle et quand je vais dans les pref du grid y a vraiment pas d'option..

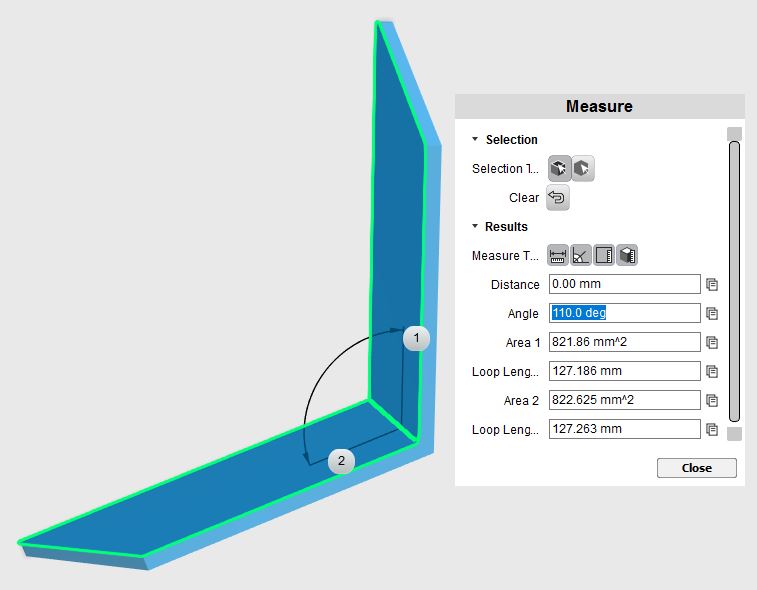

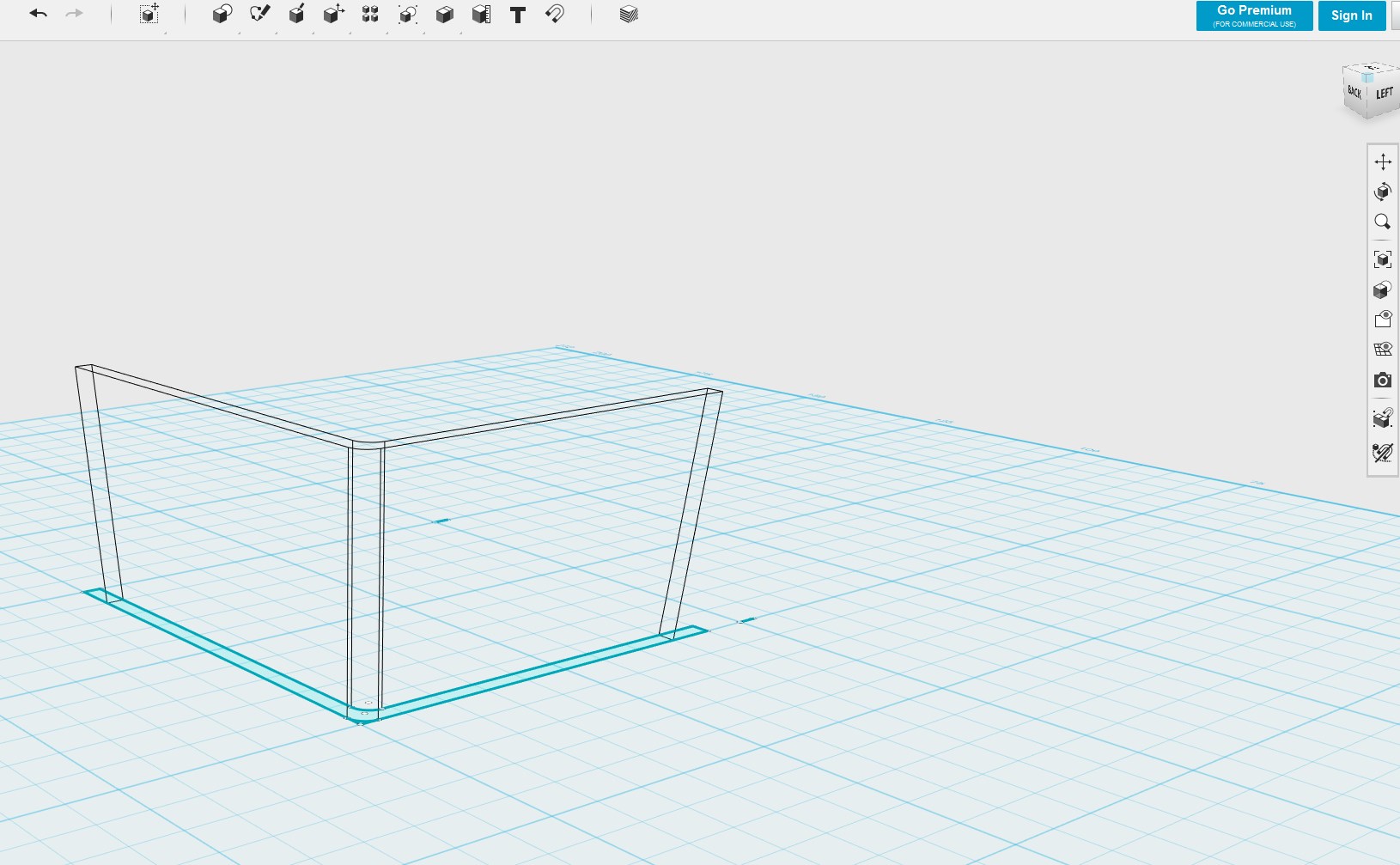

Donc j'ai fait 2 rectangles à angle droit mais je ne peux leur donner un angle d'un rectangle par rapport a l'autre pourquoi je ne sais pas le logiciel refuse!! a part le probleme d'angle , tout se passe a peu pres bien, j'ai arrondi l'angle puis extruder le tout en "mergeant" et enfin j'ai trapézoidé la forme ...Voila à ce que j'arrive il ne manque plus que de changer l'angle a 90 par un angle à 110°  On avance...!!

Voir ce que j'obtiens:




Modifié (le) par thsrp

Partager ce message


Lien à poster
Partager sur d’autres sites
