fusion 360 Extruder sur une pièce déjà existante


Messages recommandés

Bonjour,

Je voudrais extruder un hexagone borgne sur une partie d'une pièce déjà existante, pour y placer un écrou.

Quand je dessine l’hexagone sur la pièce, il se crée un nouvel objet.

je ne maitrise pas très bien fusion 360.

Merci de votre aide.




Modifié (le) par lynyrd
Lien à poster
Partager sur d’autres sites

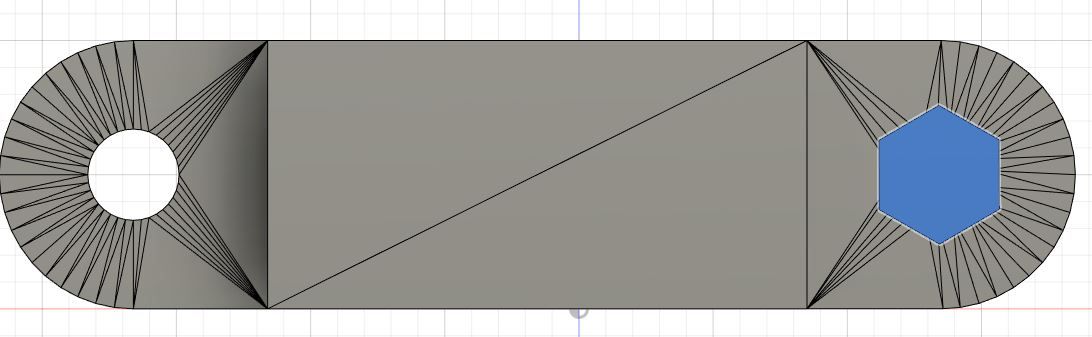

Je ne sais pas comment extruder juste l'hexagone, il me dessine un hexagone en dehors de la pièce. 😩

J'ai plusieurs pièces à extruder.

J'ai besoin de placer un écrou sur une des faces des deux modèles.

Merci pour ton aide.

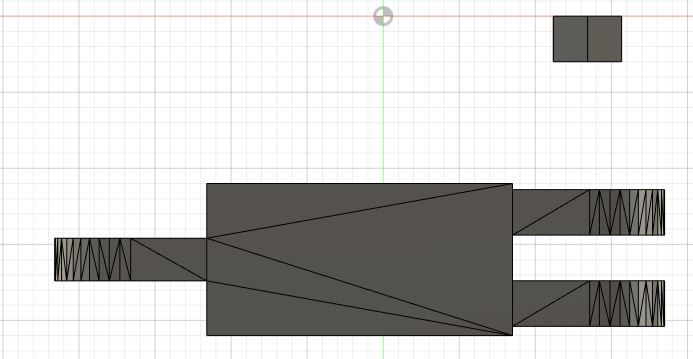

ledstripe_vrail_lamp_arm40mm.stl ledstripe_vrail_lamp_stripeholder100mm.stl

Lien à poster
Partager sur d’autres sites

Il faut choisir la surface de la pièce où tu veux ton trou hexagonal comme plan d'esquisse. N'oublie pas de mettre un cercle au centre de ton hexagone si tu veux qu'il y ait un trou de passage de la vis dans ta pièce. Sans ce cercle quand tu crées "ta poche" le trou va être partiellement bouché.

Lien à poster
Partager sur d’autres sites

Bonsoir,

au moment de créer un sketch ( esquisse ) tu as sélectionné l'origine XZ au lieu de la surface depuis laquelle tu veux créer une extrusion.

1) Pour commencer il faut donc créer un nouveau sketch ( esquisse ) sur la surface de départ ou de fin de l'extrusion ( une extrusion peut être positive ou négative ) :

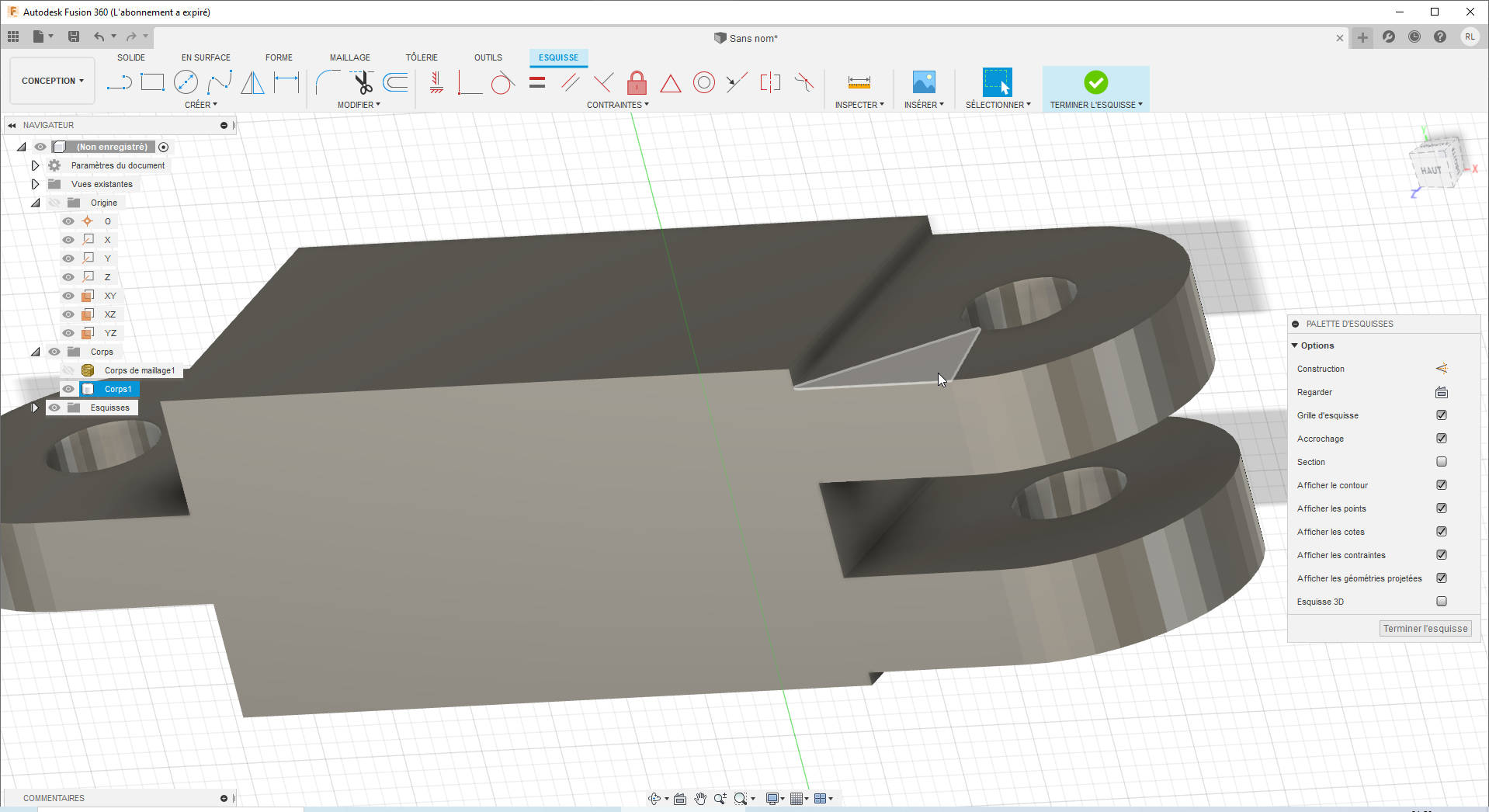

1022778774_Screenshot-06_10_202021_58_11.thumb.png.4bda278299de1e66e29c44c935c80315.png

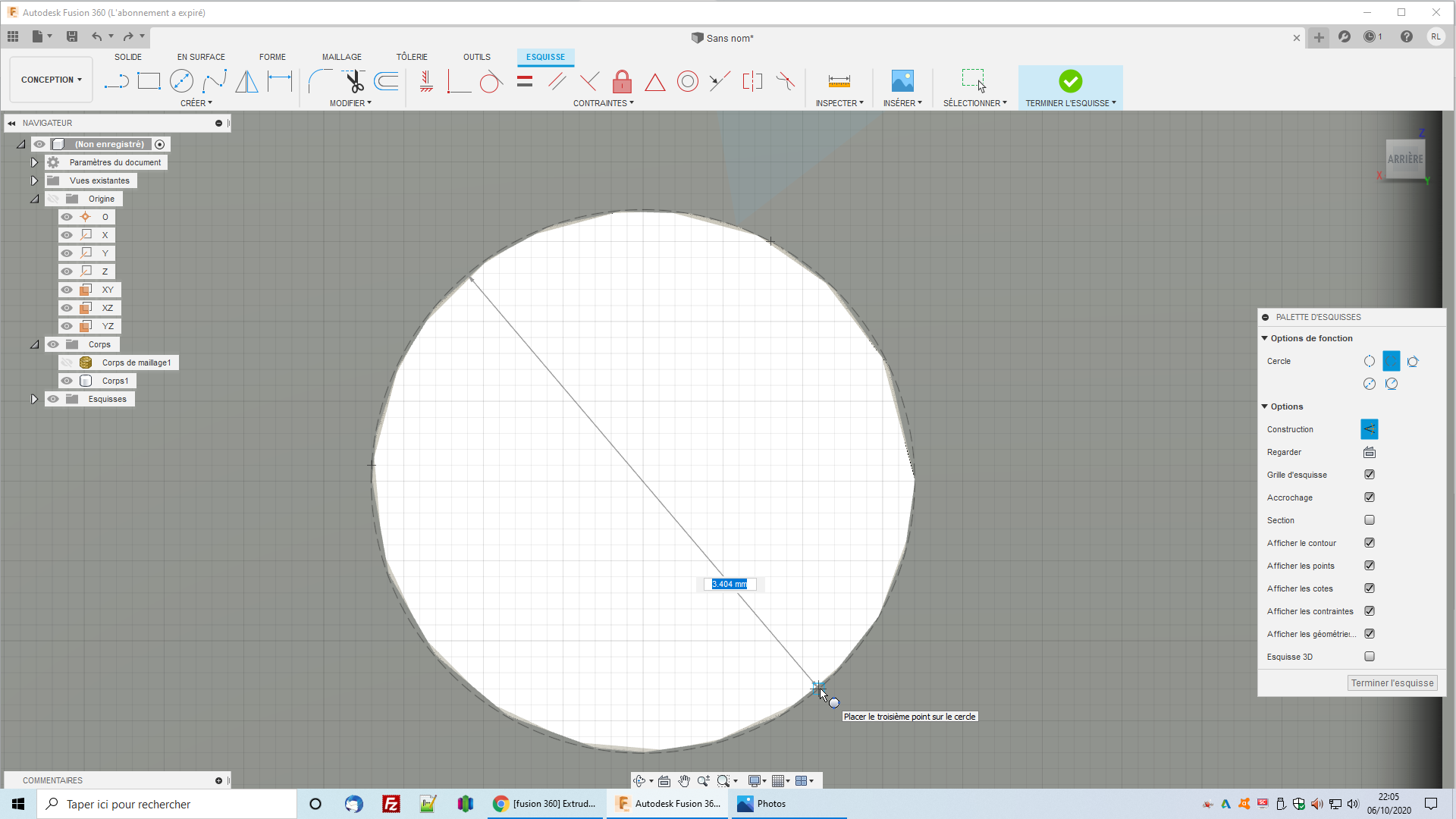

2) Pour trouver le centre du trou utiliser un cercle à 3 points ( raccourci touche c et choisir cercle à 3 points dans la palette ) en mode construction  :

36706051_Screenshot-06_10_202022_05_24.thumb.png.05e393dd7da526fa561e7086e0f4cf6c.png

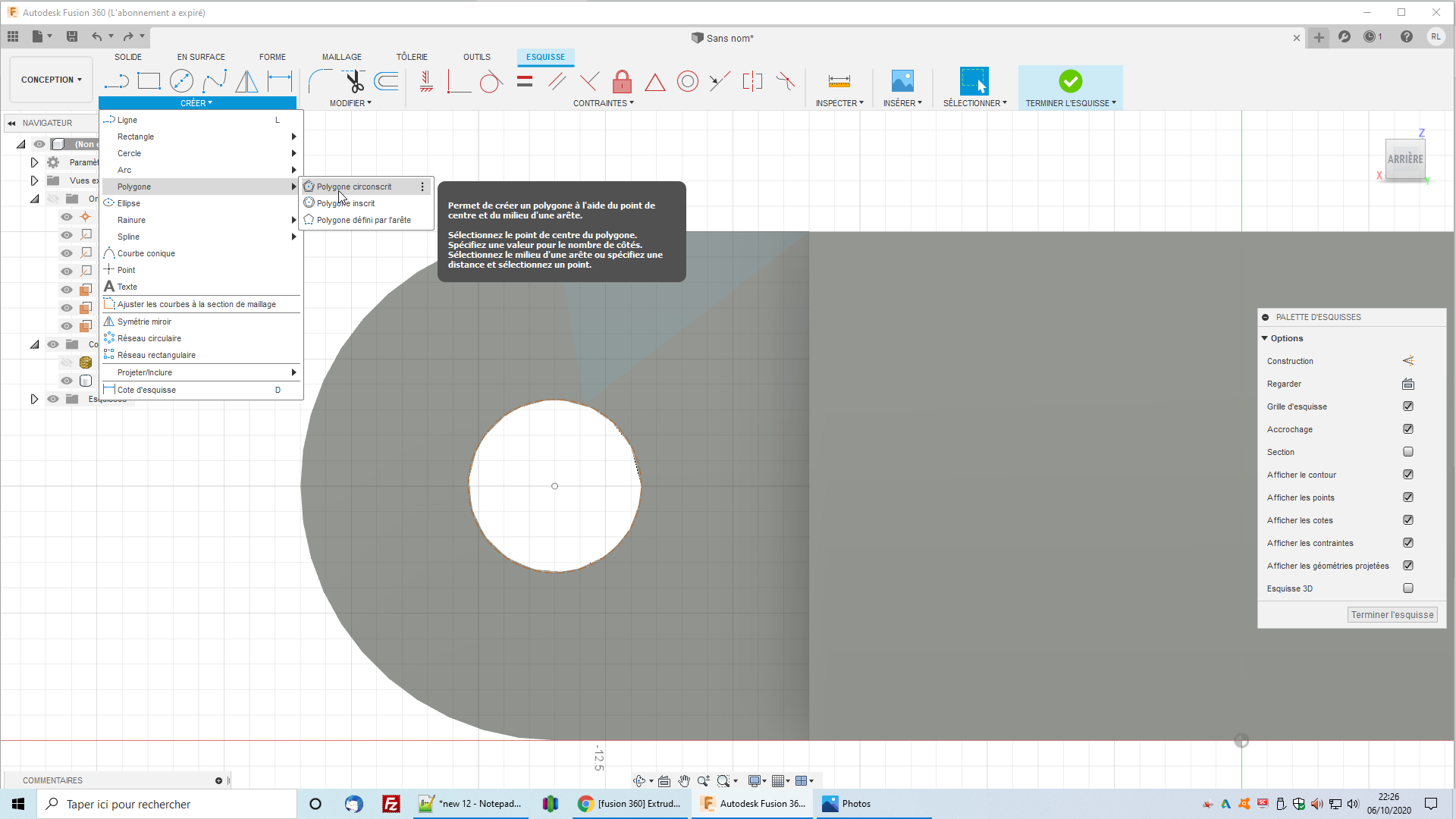

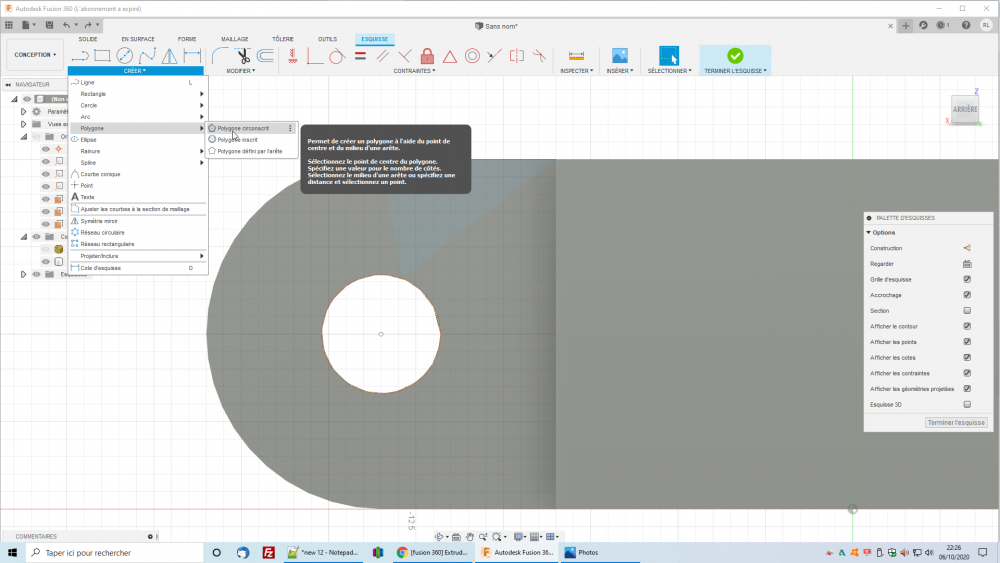

3) Ensuite créer la forme hexagonale en partant du centre : onglet esquisse => créer => Polygone => polygone circonscrit 1373694387_Screenshot-06_10_202022_26_54.thumb.png.33a9786424d9d47adef6f5327c47b15c.png

Il faut connaître les dimensions de l'écrou à insérer ( à mesurer.. sinon se baser sur le standard (recherche google) ), exemple un écrou M3 = 5,5mm
Comme on veut garder une petite marge on va compter ~5,8mm ( soit un rayon de 2,9mm )

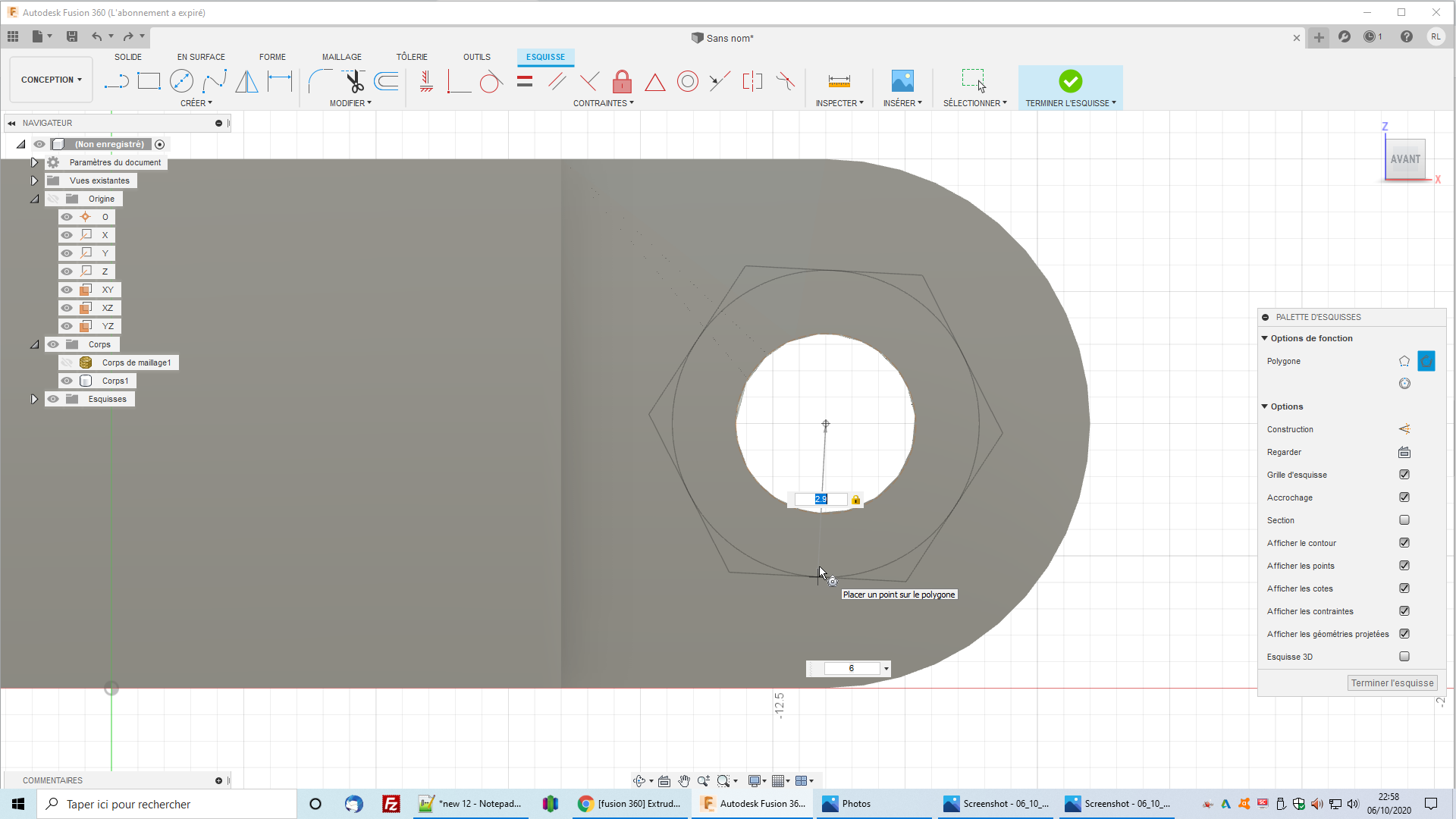

649955878_Screenshot-06_10_202022_58_57.thumb.png.d1a8653b435596787e94a543b7515698.png

4) On va créer un deuxième hexagone pour la paroi (2mm).
onglet esquisse => créer => Polygone => polygone inscrit

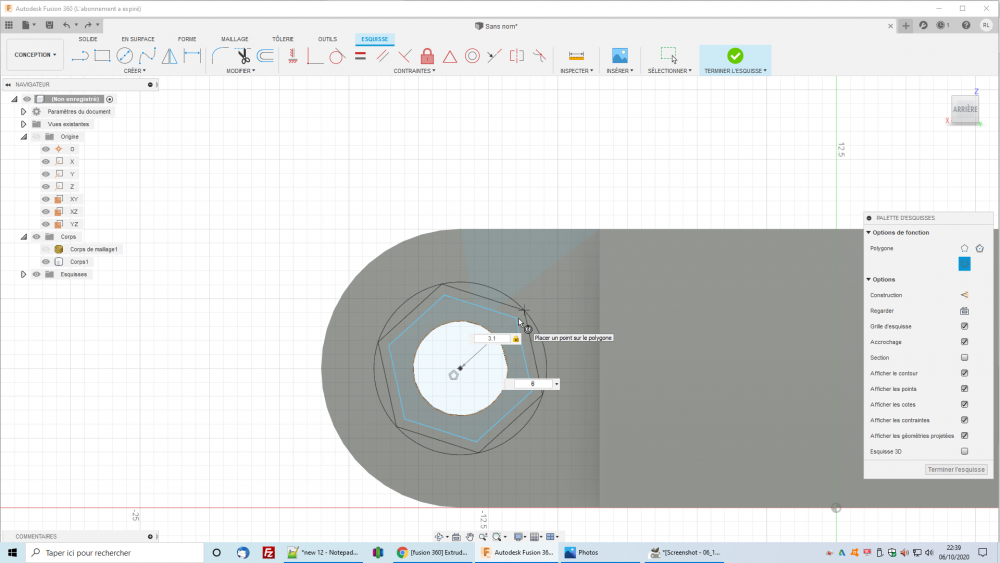

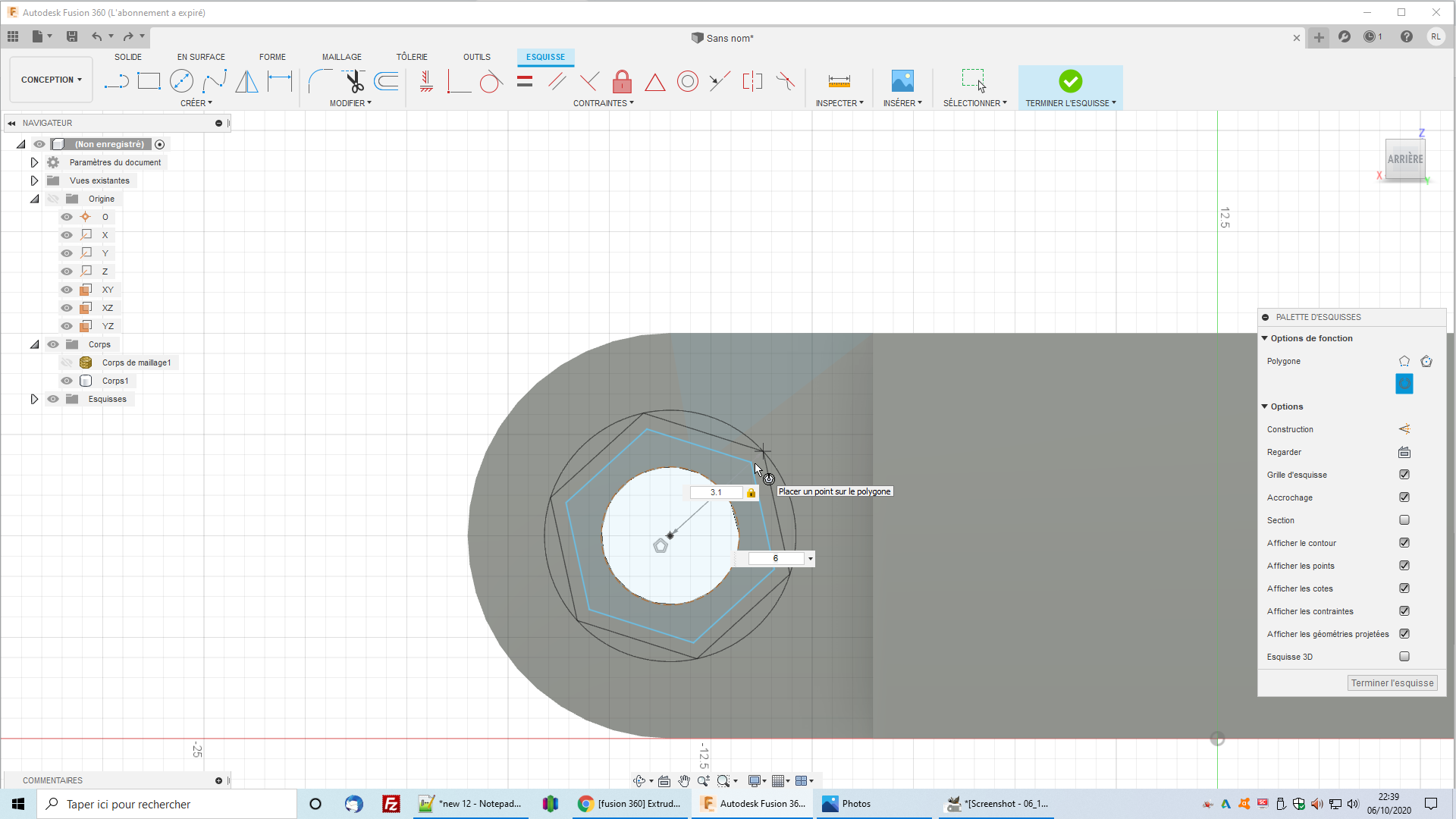

En partant du centre on va chercher un sommet de l'hexagone précédent avec le curseur, on ne bouge plus, on insère la dimension avec le pavé numérique et on tape sur entrée.
Screenshot - 06_10_2020 , 22_39_28.png

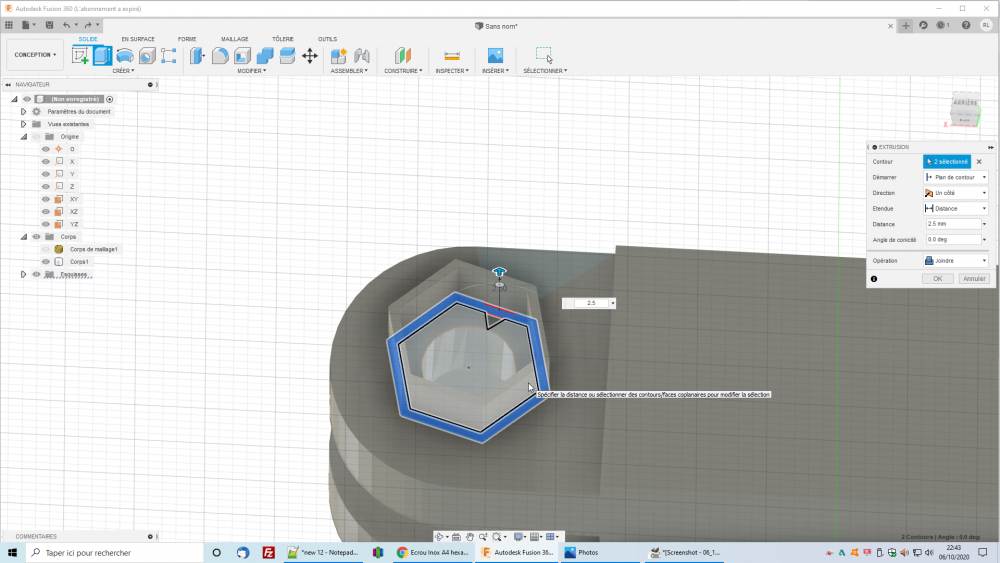

5) On peut extruder la paroi ( raccourci touche e )

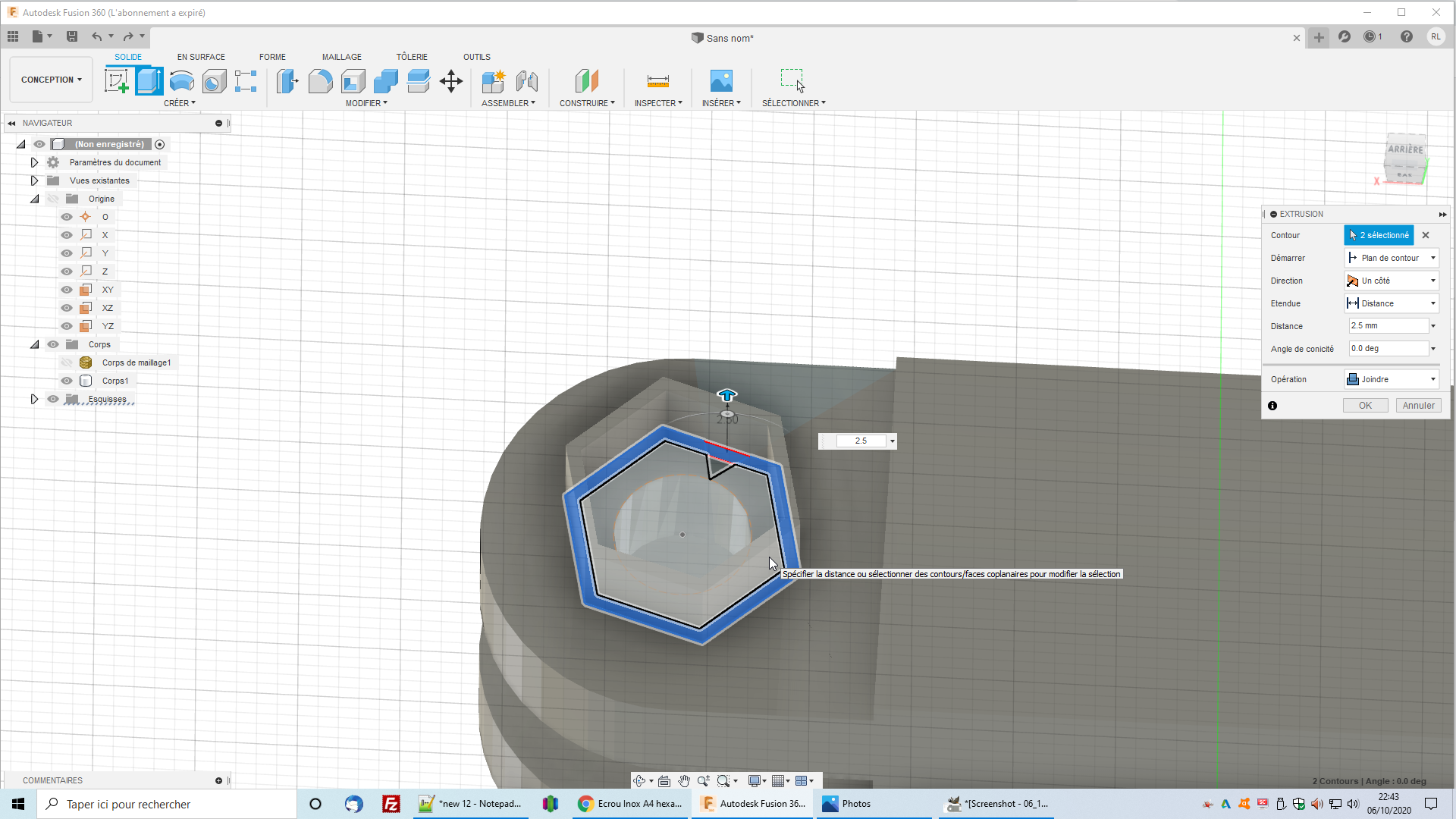

161596388_Screenshot-06_10_202022_43_20.thumb.png.bd7aa93ac1cefbde512985c67c4f2131.png

6) créer des filets pour renforcer ( raccourci touche f )

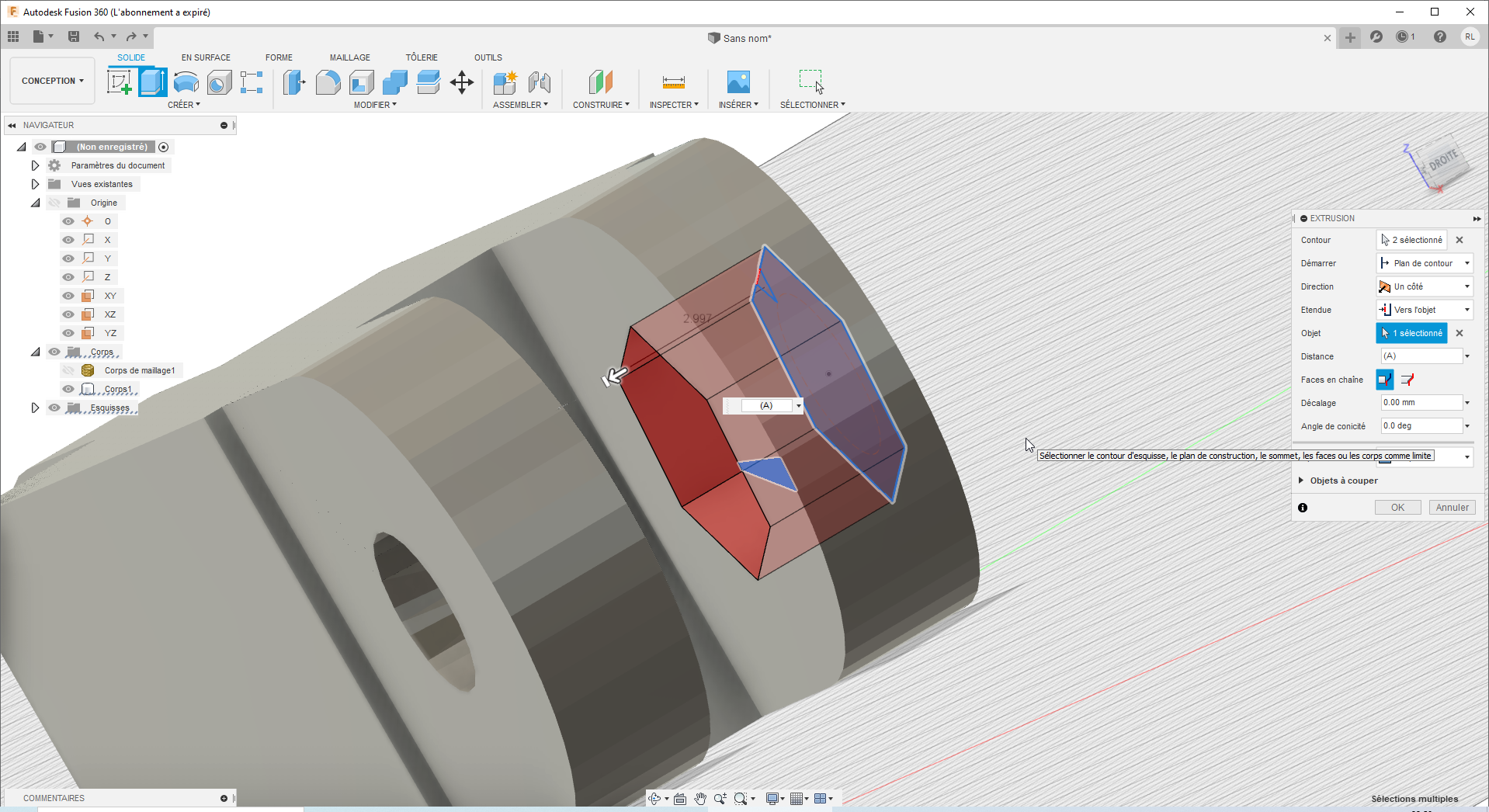

si tu veux créer un hexagone directement dans la pièce arrête toi à l'étape 3 et fais une extrusion en choisissant l'opération "couper" vers l'objet et sélectionnes la surface du dessous
1819715625_Screenshot-06_10_202022_50_23.thumb.png.baeff3db2d1a47f4827c2c9addeed123.png

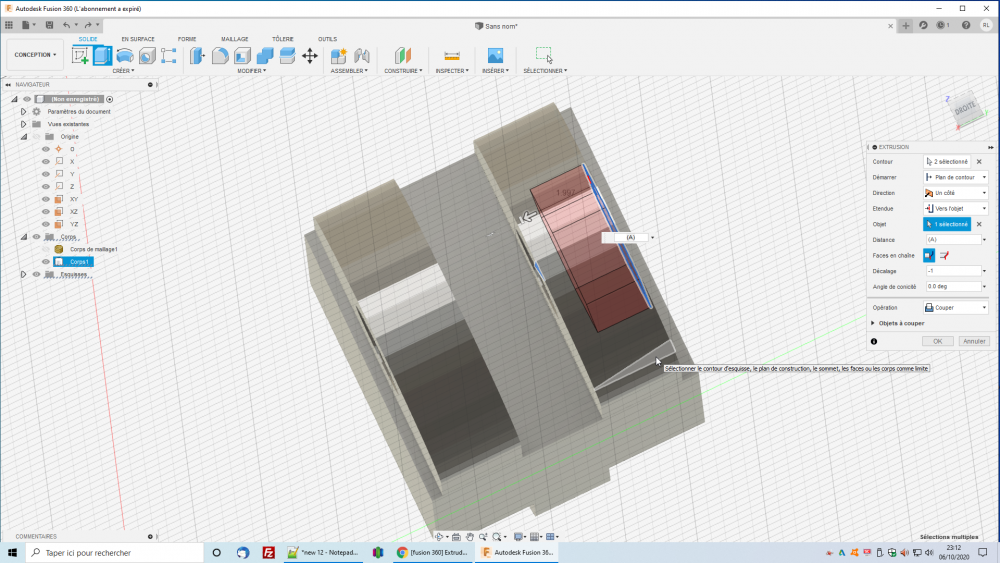

Pour créer un rebord entrer un décalage de -1 par exemple :

1681979114_Screenshot-06_10_202023_12_54.thumb.png.974286602580a8327257dc382896685d.png

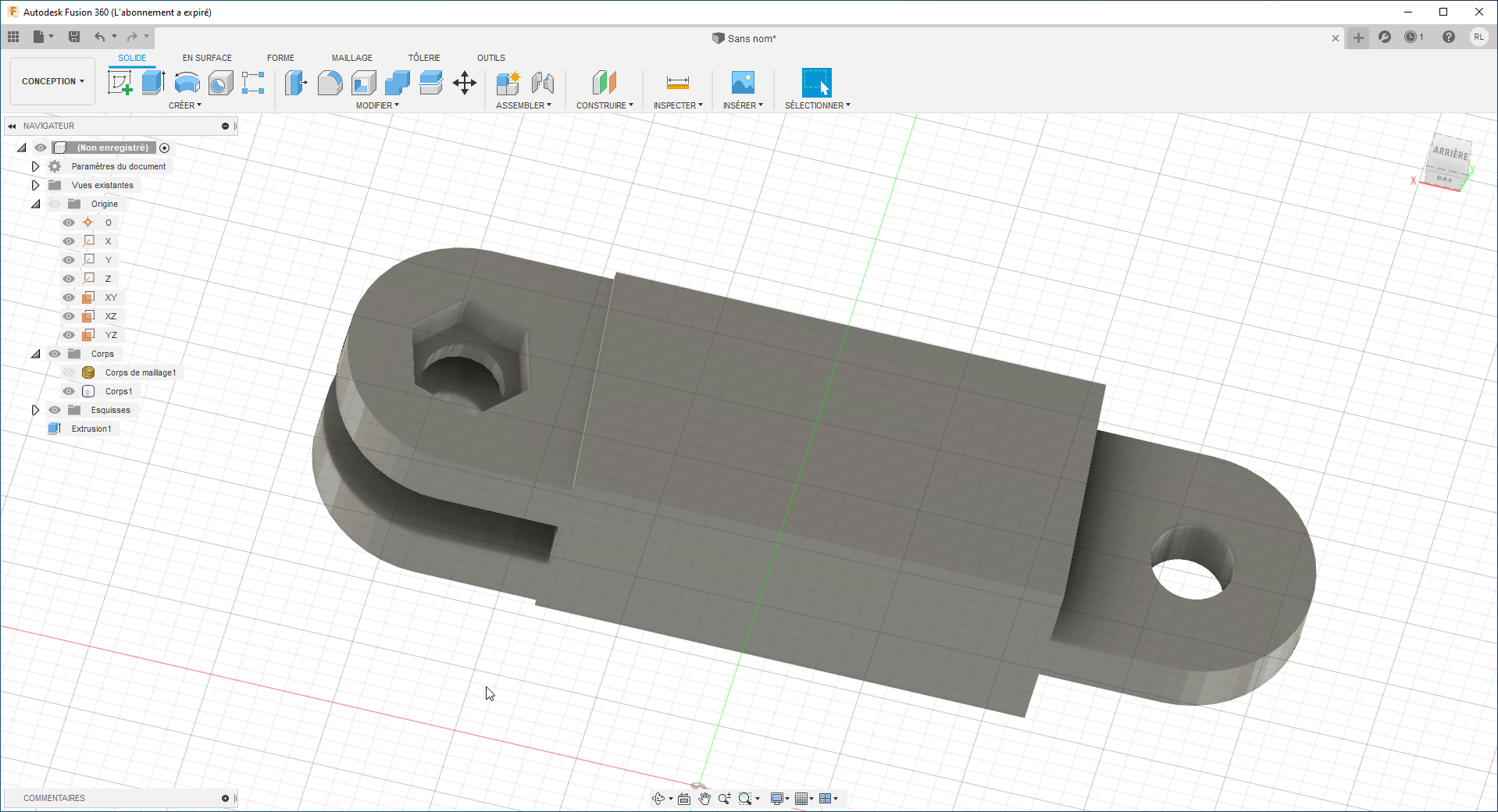

978626243_Screenshot-06_10_202023_25_57.thumb.png.0463b4a7649d19c00170a397c2d950fe.png

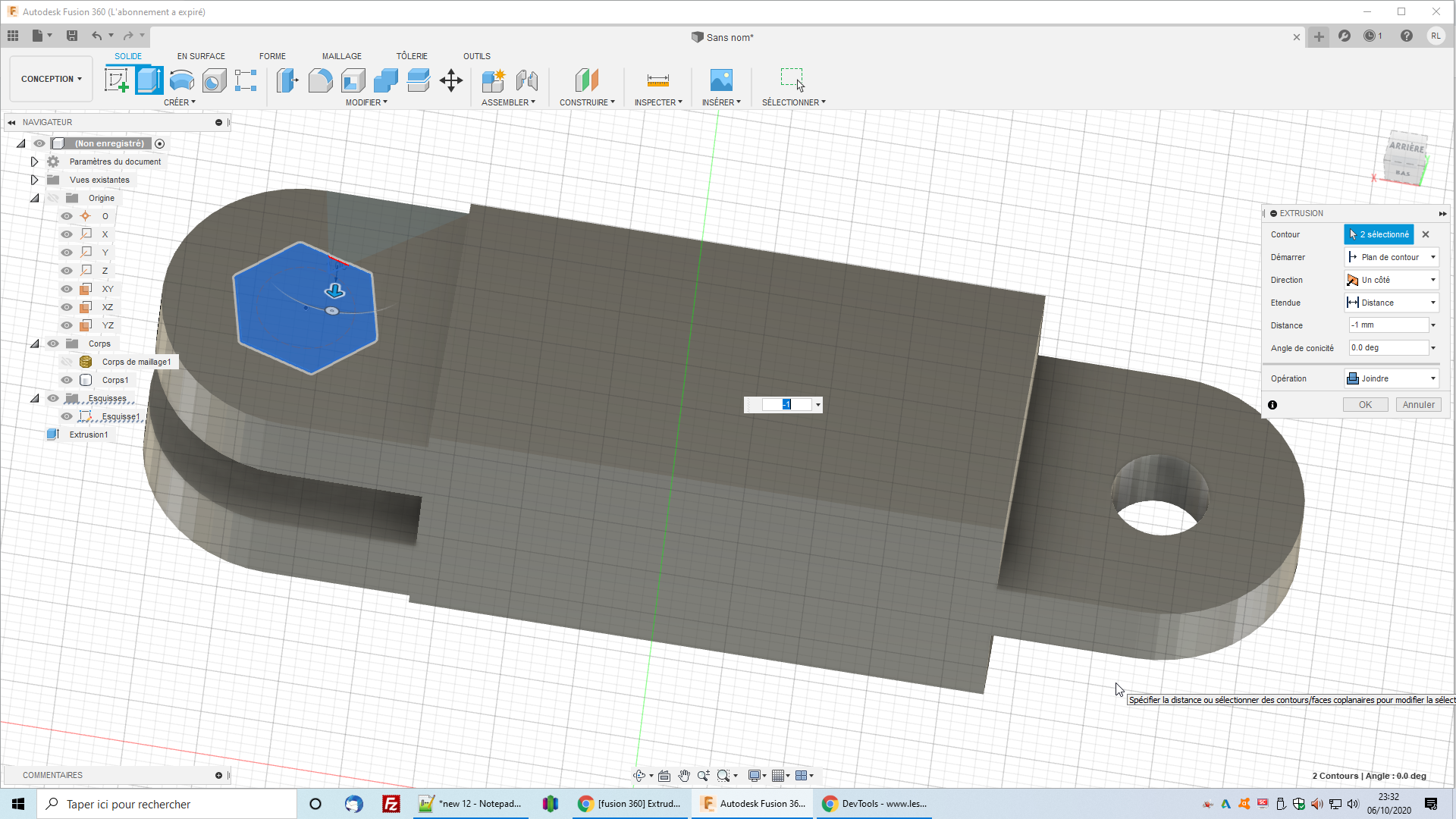

Pour créer un trou "borgne" on peut ré extrudeur avec l'opération 'joindre" depuis l'esquisse précédemment créée :

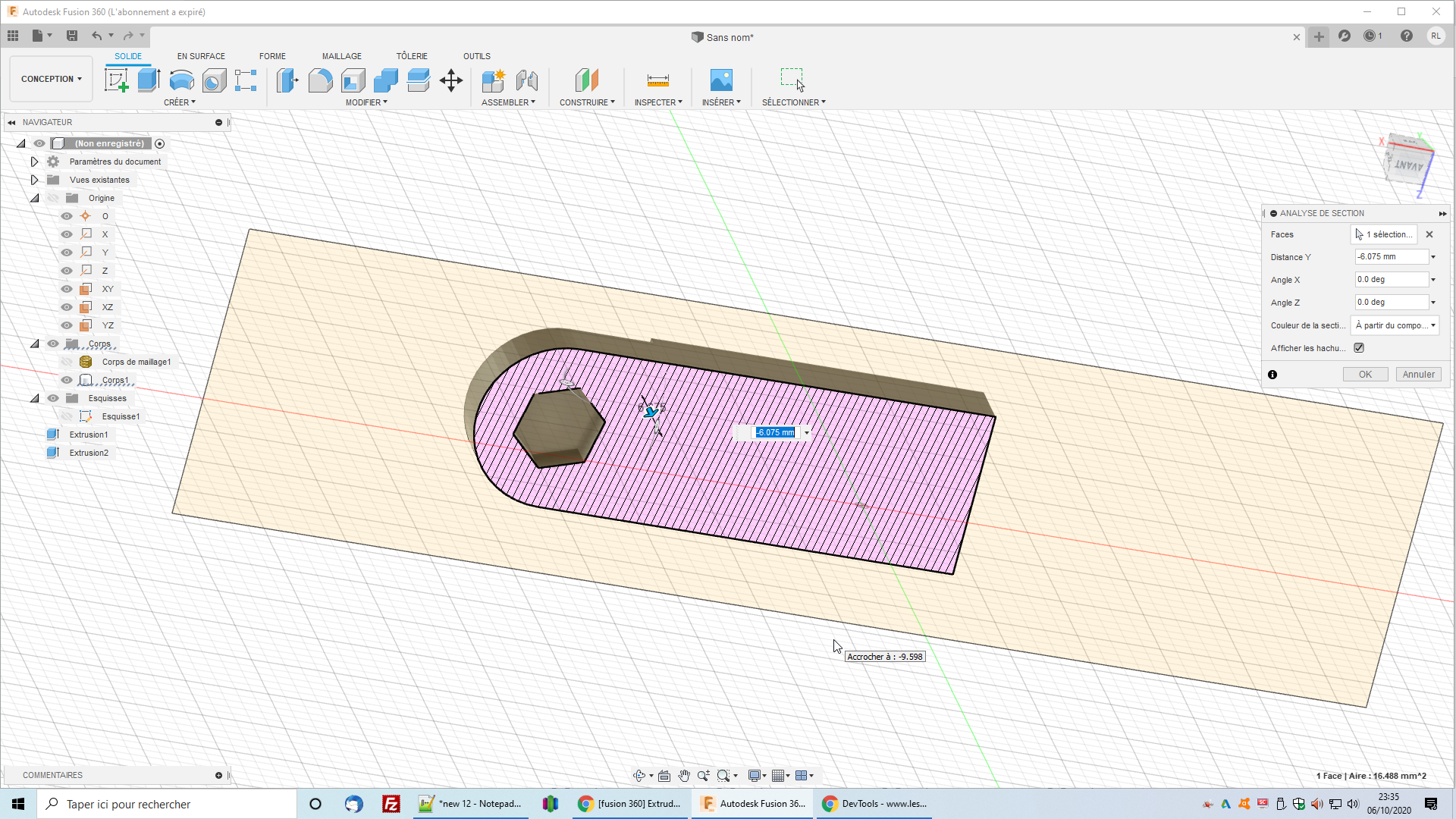

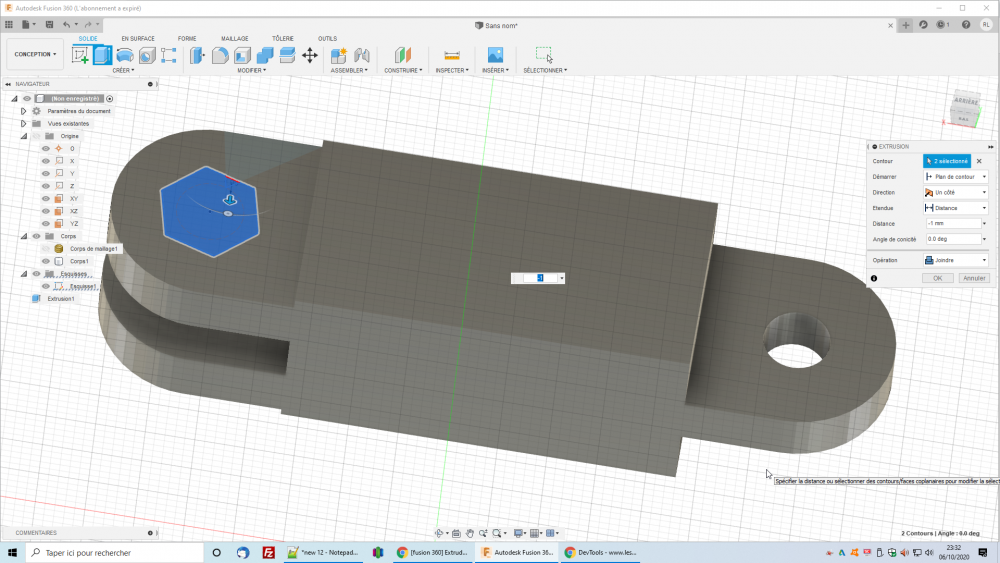

1222168161_Screenshot-06_10_202023_32_22.thumb.png.d9b80b2effd32fe57abedbda8052de28.png1098256105_Screenshot-06_10_202023_35_50.thumb.png.964c936e4b58eb33cad6585c27f4c86e.png


Modifié (le) par leleuf
Lien à poster
Partager sur d’autres sites
