blender Convertir DXF en STL

[bertrandp]

Bonjour à tous,

J'ai passé une bonne partie de mon week-end a essayer de comprendre le fonctionnement de Blender et surtout ce qui concerne la partie extrusion et conversation en solide.

En effet, j'ai 2 fichiers DXF (frame Delta bottom et top) que je souhaiterais couper en 2 (la taille étant supérieur à la capacité d'impression de mon imprimante 3D) puis de les convertir en solide et les exporter au format STL.

J'ai fait le tour de pas mal de tuto et guide mais sans résultat et ça reste pour moi encore très abstrait.

Je cherche de l'aide, des informations ou même au mieux une âme charitable qui saurais me renseigner.

D'avance merci

cutted_bottom.DXF

cutted_top_rev1.1.DXF

[gisclace]

Bonjour,

Je ne comprends pas bien ce que tu souhaites faire, pourquoi passer les dxf sous blender ?

Tu souhaites en fait t'imprimer le cadre avec ton imprimante ?

[bertrandp]

Bonjour gisclace,

oui en effet les deux fichiers sont la structure basse et haute d'une uDelta dans un format DXF.

La structure en elle même (d'une seule pièce) est trop grande pour que je puisse l'imprimer avec ma prusa i3, je souhaiterais donc couper chacun des fichiers en 2 (ou en 4 je suis en train de me poser la question) et les exporter en format stl afin des les imprimer en ABS sur mon plateau de 20x20 et les assembler.

Pour cela j'ai essayer d'appréhender Blender ce week-end pour déjà voir ce que cela donnait mais j'avoue qu'en étant totalement néophyte de ce type de logiciel j'ai tenter les tutos pour conversion en solide et exportation mais sans aucun résultat.

Modifié (le) Octobre 24, 2016 par bertrandp

[gisclace]

Perso je te conseille  de passer par sketchup pour un petit truc simple comme ça et pour débuter, la version pro (version d'évaluation de 30 jours) te permet d'importer des dxf.

http://www.sketchup.com/fr/download

Tu l'importes, tu fermes la forme (c'est simple, il y a pleins de tutos, et au pire, on peu t'aider), tu installes le plug-in stl, tu sélectionnes ta forme, tu fais fichier, exporter stl et hop le tour est joué.

le plug-in stl : http://extensions.sketchup.com/fr/content/sketchup-stl



Ensuite pour la découpe.

Si tu es sous windows :



Si tu es sous mac (marche aussi pour windows, mais Netfabb est plus simple) :

[bertrandp]

Merci gisclace pour ton assistance et ta réponse détaillée.

Je vais tester tout cela ce soir.

[gisclace]

Pas de quoi, dis-nous si tu as besoin.

[bertrandp]

Alors j'ai bien suivi les recommandations à savoir fermer la forme (du coup j'ai perdu mes trous de perçage mais pas grave) et j'ai tirer le forme à 40mm.

Export en stl, puis couper la forme avec Meshmixer en 2

..... par contre lorsque je charge le fichier stl dans Repetier, rien n'apparait...j'ai du loupé un truc.

J'ai tenté une bonne dizaine de fois, mais toujours le meme problème !

[gisclace]

Pour les trous, quand tu fermes la forme (et que ça rempli tout l’intérieur), retrace une ligne qui compose le cercle du trou (avant d'extruder), ça va faire une division entre le tour et l'intérieur, tu pourras sélectionner l'intérieur et l'effacer.

Il faut vérifier avant export en stl que les faces sont bien orientées. C'est simple, il y a une face blanche, une face bleutée, la face blanche est l'extérieur, si tu as la bleu, clic droit et inverser les faces.



Envoies ton skp au besoin.

[dh42]

Salut,

je peux te faire ça vite fait, mais il me faut connaitre l'épaisseur de la pièce et à quel endroit la/les couper en 2

++David

Modifié (le) Octobre 24, 2016 par dh42

[dh42]

re

je viens d'essayer, coupé en 2, ça ne rentre pas sur une D200 (200x200), il faut couper en 4 ... par contre j'ignore quelle est la taille de ton imprimante

Edit: vu, 200x200 .. par contre est un pb si la coupe tombe sur un trou ou faut il les éviter quitte à faire un "détour" ?

Modifié (le) Octobre 24, 2016 par dh42

[bertrandp]

il y a 32 minutes, dh42 a dit :

Salut,

je peux te faire ça vite fait, mais il me faut connaitre l'épaisseur de la pièce et à quel endroit la/les couper en 2

++David

C'est vraiment cool de ta part. pour une frame de uDelta je pense que 5mm d'épaisseur imprimé en ABS ça devrait le faire pour la rigidité

mille merci d'avance

Modifié (le) Octobre 24, 2016 par bertrandp

[bertrandp]

il y a 14 minutes, dh42 a dit :

re

je viens d'essayer, coupé en 2, ça ne rentre pas sur une D200 (200x200), il faut couper en 4 ... par contre j'ignore quelle est la taille de ton imprimante

Edit: vu, 200x200 .. par contre est un pb si la coupe tombe sur un trou ou faut il les éviter quitte à faire un "détour" ?

C'est ce que j'ai pensé aussi dans l'après midi mais je voulais voir ce que ça pouvait donner dans Repetier placé en diagonal.

[dh42]

voila, en 4 morceaux pour la pièce pleine de trous et en 3 pour l'autre.



bertrandp.zip

[bertrandp]

il y a 14 minutes, dh42 a dit :

voila, en 4 morceaux pour la pièce pleine de trous et en 3 pour l'autre.



bertrandp.zip

C'est génial merci à toi et à cet esprit communautaire que l'on peut trouver ici

[dh42]

tu compte faire comment pour les assembler ?

[bertrandp]

Il y a 10 heures, dh42 a dit :

tu compte faire comment pour les assembler ?

Collage à la glue extra forte et peut être renfort avec des pattes de fixation...a voir

[bertrandp]

Il y a 11 heures, gisclace a dit :

Pour les trous, quand tu fermes la forme (et que ça rempli tout l’intérieur), retrace une ligne qui compose le cercle du trou (avant d'extruder), ça va faire une division entre le tour et l'intérieur, tu pourras sélectionner l'intérieur et l'effacer.

Il faut vérifier avant export en stl que les faces sont bien orientées. C'est simple, il y a une face blanche, une face bleutée, la face blanche est l'extérieur, si tu as la bleu, clic droit et inverser les faces.



Envoies ton skp au besoin.

J'ai les fichiers en main et merci à DH42, mais j'aime bien comprendre les choses.

En fait hier j'ai constaté qu'en traçant une seule ligne sur un coté de la forme je pouvais tirer la pièce, donc créer une épaisseur pour l'ensemble de la pièce...

Mais je ne pense pas que ce soit cela pour fermer une forme, d'ou la raison qu'en exportant le stl, la pièce apparaissait bien dans MeshMixer mais rien dans Répétier !

[dh42]

Salut,

Citation

En fait hier j'ai constaté qu'en traçant une seule ligne sur un coté de la forme je pouvais tirer la pièce, donc créer une épaisseur pour l'ensemble de la pièce...

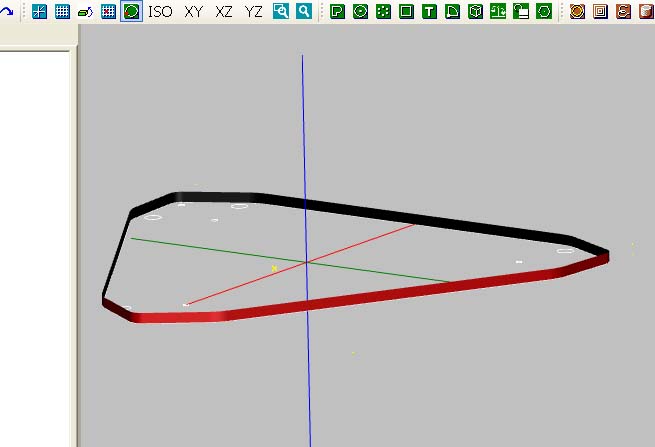

Je ne connais pas skp, mais à mon avis ce qui se passe c'est que tu "extrude" bien ta pièce pour lui donner une épaisseur, mais tu n'a que les cotés, le fond et le dessus ne sont pas fermés, comme sur cette image.

[gisclace]

Sous Sketchup, tu ne peux pas faire une forme comme celle que tu montres @dh42 sauf si tu effaces le dessus et dessous.

Je penche vraiment pour l'orientation de face.

Fais-nous une ou deux captures du modèle ouvert dans sketchup @bertrandp stp.

[azbloc]

Il y a 7 heures, gisclace a dit :



Je penche vraiment pour l'orientation de face.

ou le volume qui n'est pas bien fermé sur une des faces !?

le plug-in Solid Inspector 2 est bien utile pour vérifier si le modèle est correct.

[bertrandp]

J'ai regardé un peu plus en détails vos conseils dans Sketchup, mais rien n'y fais.

Dès que j'aurais un peu plus de temps, je suivrai des tutos afin de ma familiariser avec cet outil

[bertrandp]

J'essaie également de re travailler une pièce, car quand j'exécute Slic3r, elle n'est pas plane sur le bed, il y a un côté qui est quelques millimètres plus haut que l'autre.

Obligé d'utiliser la fonction support de Slic3r pour l'imprimer.... c'est idiot !!

Essayer de corriger avec Netfabb, mais il ne détecte pas d'erreur

Quelqu'un a une idée pour corriger cela ?



eM2_Tensionner_p2.STL

Modifié (le) Octobre 27, 2016 par bertrandp

[azbloc]

et la c'est comment ?

Untitled-581231d6.stl

[bertrandp]

Le 27/10/2016 at 18:58, azbloc a dit :

et la c'est comment ?

Untitled-581231d6.stl

Merci azbloc, là c'est nickel, je viens d'en imprimer une

[azbloc]

tant mieux !!
