Janpolanton Posté(e) Mai 26, 2018 Posté(e) Mai 26, 2018 (modifié) il y a 14 minutes, TheSchemer a dit : Quand est-il des courants circulants dans ces cables @Janpolanton ? Quels connecteurs sont les mieux adaptés ? Sur la datasheet Phoenix Contact, ces connecteurs sont donnés pour 12A. Même avec des connecteurs chinois de basse qualité, ça passera à l'aise (3 à 4A pour la cartouche chauffante) Modifié (le) Mai 26, 2018 par Janpolanton 1
Janpolanton Posté(e) Mai 26, 2018 Posté(e) Mai 26, 2018 (modifié) Il y a 13 heures, Maeke a dit : @Janpolanton va falloir que tu ajoutes ça à ta "boutique", c'est intéressant quelque soit la marque ou le modèle de l'imprimante 3d. Je vais y penser... Il faudrait que je propose les kits complets (PCB + connecteurs + port) et aussi les kits montés soudés pour les récalcitrants du fer à souder. Il faut que je fasse les prix les plus justes, par exemple : 6€ en kit et 8€ câblés. Pour commander un kit, c'est ici Modifié (le) Mai 26, 2018 par Janpolanton
Maeke Posté(e) Mai 26, 2018 Posté(e) Mai 26, 2018 Par contre pour les supports laisses les se débrouiller.
TheSchemer Posté(e) Mai 26, 2018 Posté(e) Mai 26, 2018 D'acc dans ce cas plus facile de mettre des "petits" connecteurs, merci Janpolanton !
Janpolanton Posté(e) Mai 26, 2018 Posté(e) Mai 26, 2018 Je vais faire un fichier G.code du module et le publier, ce sera plus simple pour que chacun puisse se faire son propre support avec ce module imprimé en 3D 2
mikebzh44 Posté(e) Mai 26, 2018 Posté(e) Mai 26, 2018 On va avoir une imprimante au top avec toi et tes platines !! Tu pourrais faire la même chose mais pour avoir une platine intercalée entre l'alim, la CM et les mosfet ? Car moi, j'ai mis mon alim sous mon caisson et quand je veux sortir l'imprimante, c'est galère. La même platine avec les mêmes connecteurs permettant d'avoir le + et le - en 12V sur 3 canaux (CM, mosfet bed, mosfet tête). Ou peut être une arrivée unique du 12v qui renvoie sur 3 ou 4 sorties (pour alimenter ta platine auto-level par exemple) Après, je ne sais pas par rapport aux ampères si ça a du sens par rapport aux connecteurs.
Janpolanton Posté(e) Mai 26, 2018 Posté(e) Mai 26, 2018 il y a 7 minutes, mikebzh44 a dit : Tu pourrais faire la même chose mais pour avoir une platine intercalée entre l'alim, la CM et les mosfet ? Peut-être mais je ne sais pas si ça en vaut la peine... Ça pourrait se faire facilement avec des dominos. (Il en existe qu'on peut "plugger")

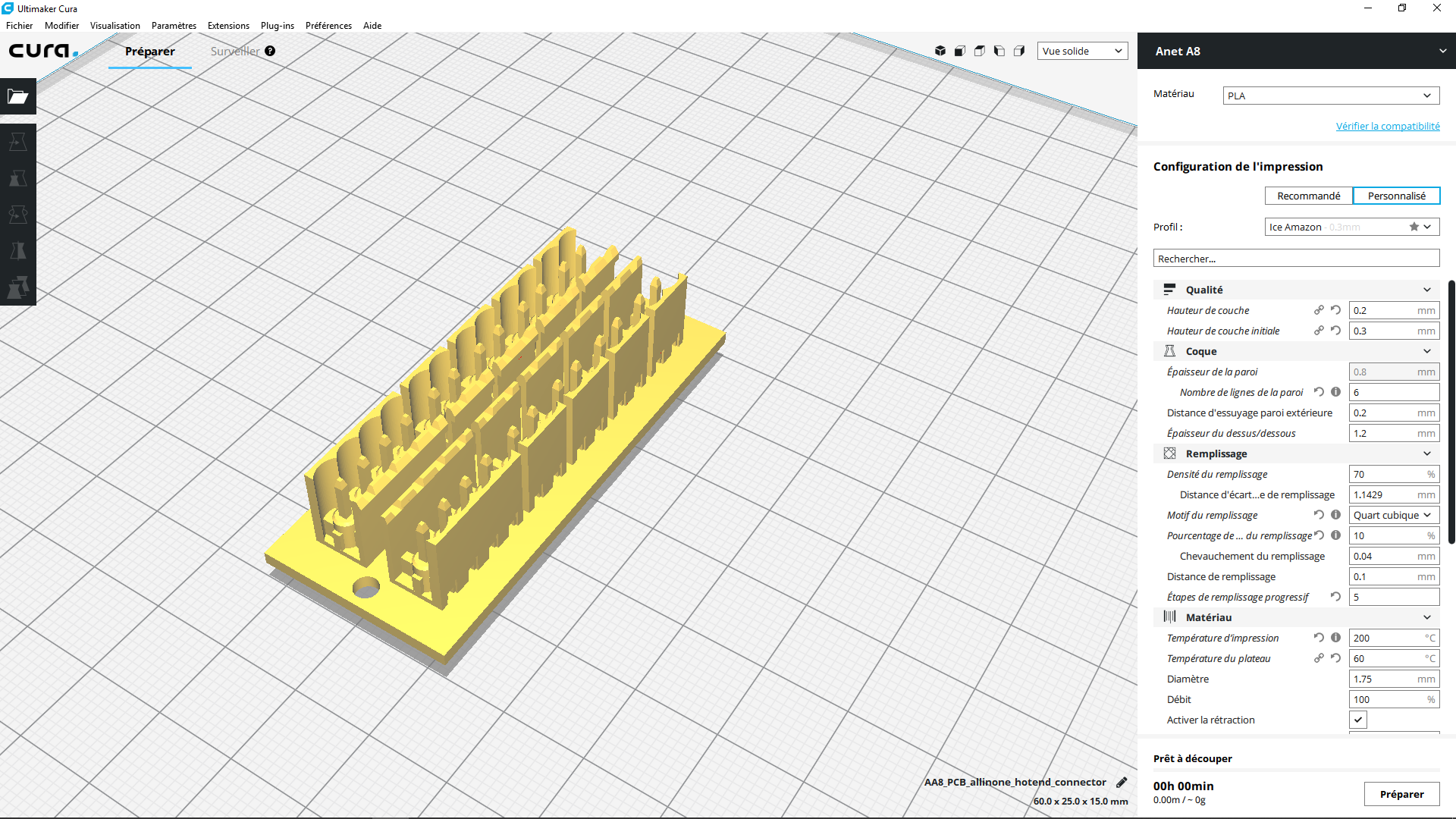

papa50 Posté(e) Mai 26, 2018 Auteur Posté(e) Mai 26, 2018 il y a 4 minutes, Janpolanton a dit : PCB_allinone_hotend_connector.stl Whahou!!!!!
papa50 Posté(e) Mai 26, 2018 Auteur Posté(e) Mai 26, 2018 il y a 44 minutes, Maeke a dit : Par contre pour les supports laisses les se débrouiller. J'attends avec impatience, la bête, Je vais essayé de faire le boîtier, si je suis capable
Janpolanton Posté(e) Mai 26, 2018 Posté(e) Mai 26, 2018 il y a 1 minute, papa50 a dit : J'attends avec impatience, la bête, Tu as le fichier stl 2 messages plus haut si tu veux coter en réel.
Maeke Posté(e) Mai 26, 2018 Posté(e) Mai 26, 2018 (modifié) Le hic c'est que le boitier sera différent pour chaque modèle d'imprimante, sans compter les customisations style e3d. Modifié (le) Mai 26, 2018 par Maeke
Janpolanton Posté(e) Mai 26, 2018 Posté(e) Mai 26, 2018 il y a 1 minute, Maeke a dit : Le hic c'est que le boitier sera différent pour chaque modèle d'imprimante, sans compter les customisations style e3d. Pour être franc, chacun se dem......ra pour l'adaptation... 2
Maeke Posté(e) Mai 26, 2018 Posté(e) Mai 26, 2018 à l’instant, Janpolanton a dit : Pour être franc, chacun se dem......ra pour l'adaptation... c'est bien ce que j'ai dit plus tôt, je répondais à @papa50

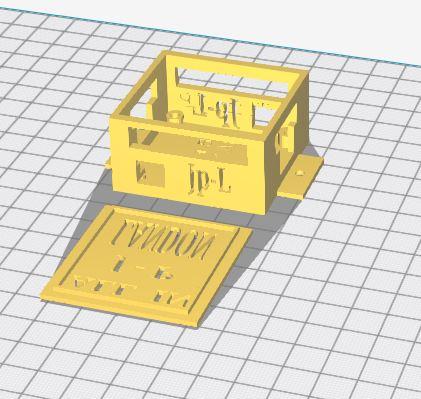

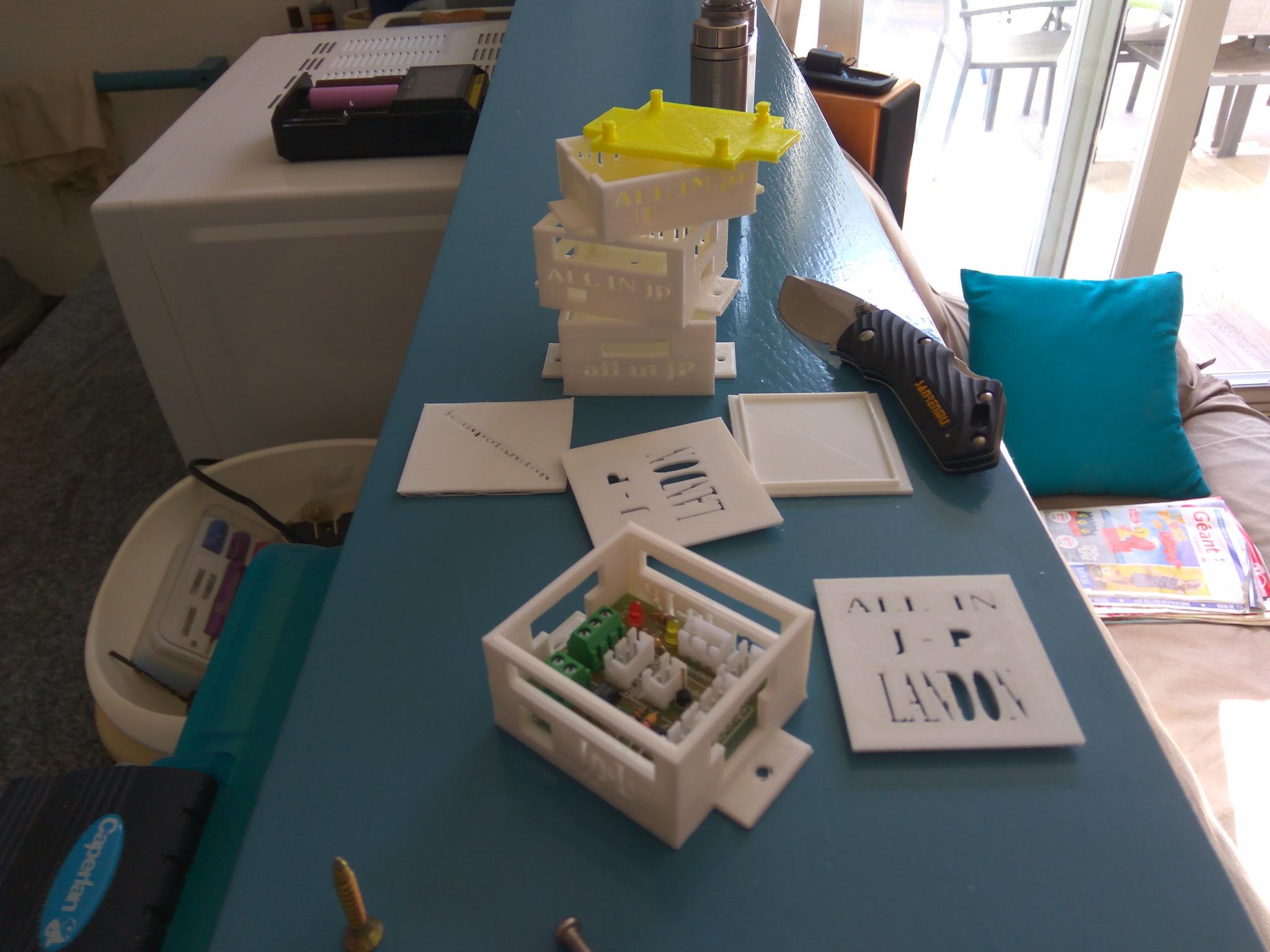

papa50 Posté(e) Mai 26, 2018 Auteur Posté(e) Mai 26, 2018 (modifié) voila le final de ma première création fier de moi !!!!! 1) la trace de janpol partout !! 2)ma trace dans le fond avec avec ANET A8 ( qui va disparaitre ,une fois le PCB monté) 3) à l'image de du " ALL IN JP LANTON " vous allez pouvoir la fixer soit par les pattes , soit par l’intérieur de l’écrin , ou vous voulez . 4) les ouvertures permettent de passer vos câbles et prises de n'importe quel coté papa Modifié (le) Mai 26, 2018 par papa50
Maeke Posté(e) Mai 26, 2018 Posté(e) Mai 26, 2018 Tu devrais ajouter des petites jonction dans le P, le D et le O comme ça tu ne perdrais pas la partie centrale de la lettre.
mikebzh44 Posté(e) Mai 26, 2018 Posté(e) Mai 26, 2018 il y a 58 minutes, Janpolanton a dit : Ça pourrait se faire facilement avec des dominos. (Il en existe qu'on peut "plugger") Ah, cool, t'as des références ? Tu parles pas des Wago ?
papa50 Posté(e) Mai 26, 2018 Auteur Posté(e) Mai 26, 2018 il y a 2 minutes, mikebzh44 a dit : Ah, cool, t'as des références ? Tu parles pas des Wago ? ce serait peut être mieux et moins cher ?
papa50 Posté(e) Mai 26, 2018 Auteur Posté(e) Mai 26, 2018 il y a 59 minutes, Janpolanton a dit : Tu as le fichier stl 2 messages plus haut si tu veux coter en réel. Ok merci !
papa50 Posté(e) Mai 26, 2018 Auteur Posté(e) Mai 26, 2018 (modifié) il y a une heure, Janpolanton a dit : Pour être franc, chacun se dem......ra pour l'adaptation... Pas forcément, si on peut l'adapter sur les 2 blocs alu/igus! Modifié (le) Mai 26, 2018 par papa50
Janpolanton Posté(e) Mai 26, 2018 Posté(e) Mai 26, 2018 il y a 2 minutes, mikebzh44 a dit : Ah, cool, t'as des références ? Tu parles pas des Wago ? Non, je n'ai pas de références sous la main. Peut être que Wago en fait, sinon, fait un petit tour chez Le Roi Merlan... Regarde ce site...
Janpolanton Posté(e) Mai 26, 2018 Posté(e) Mai 26, 2018 MDR! Je ne me souviens pas t'avoir vendu un carte... Petit filou @papa50
