Test Anycubic Wash & Cure 2.0 ( Station de lavage et de traitement de durcissement UV pour les impressions résine UV )

[PPAC]

Salutation !

Voici le détail du "Anycubic Wash & Cure 2.0" ( que j'ai obtenu en Add-On avec le kickstarter de la "Anycubic Photon Ultra DLP" )

Machine a double fonction, elle permet

• avec le bac de lavage, de "Wash"/"laver" un impression résine UV
• et avec un réflecteur, une plateforme rotative et le capot anti UV de "Cure"/"traitement de durcissement" aux UV (405 nm).



Pour les Caractéristiques techniques, je vous invite a regarder sur

• le comparateur https://www.lesimprimantes3d.fr/comparateur/imprimante3d/anycubic/anycubic-wash-cure-2/

ou sur les sites de ventes

• Anycubic (fr) https://www.anycubic.fr/collections/wash-cure-machine/products/wash-cure-machine-2-0
• Anycubic (en) https://www.anycubic.com/products/wash-cure-machine-2-0
• AliExpress PHOTON Official Store (depots eu) https://fr.aliexpress.com/item/1005001375357238.html
• AliExpress ANYCUBIC Official Store https://fr.aliexpress.com/item/1005001628346841.html



le bac de lavage ( pour le "Wash") est compatible avec un plateau d'impression

• de surface 135 x 80 mm ( ex Anycubic Photon, Photon S, Photon Ultra, Photon Mono, Photon Mono SE, Photon Mono 4K ... (liste non exhaustive ) )
• la profondeur depuis le plan du plateau et au maximum de 165 mm.



Comme @electroremy a déjà parlé du "Anycubic Wash & Cure 2.0", dans un de ses sujets, je me permets de le citer. ( et de lui piquer des photos, car il a pris des photos bien plus belles que moi ...   (Merci electroremy ! )  )

Le 27/09/2021 at 02:00, electroremy a dit :

Je commence par vérifier le fonctionnement du Wash and Cure.

Fonction lavage :

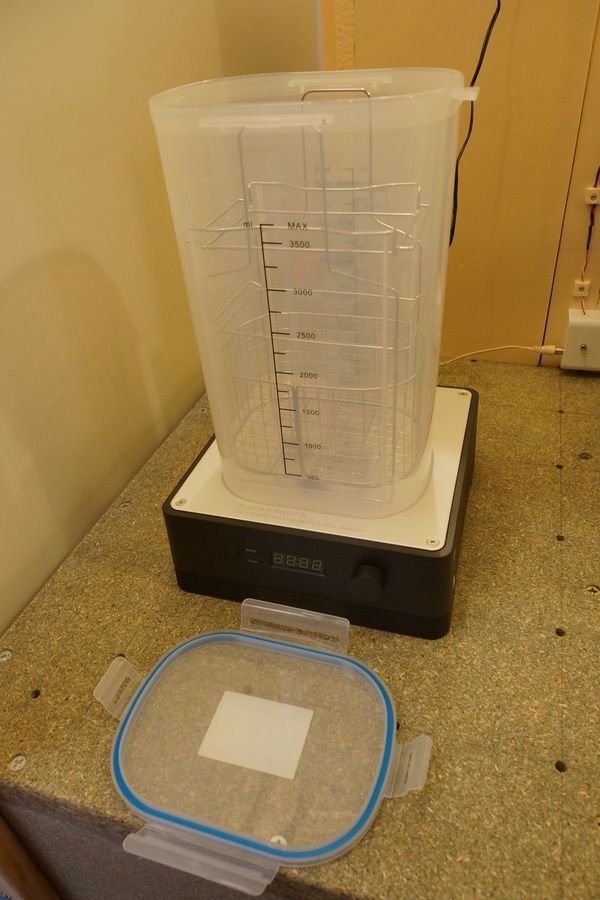

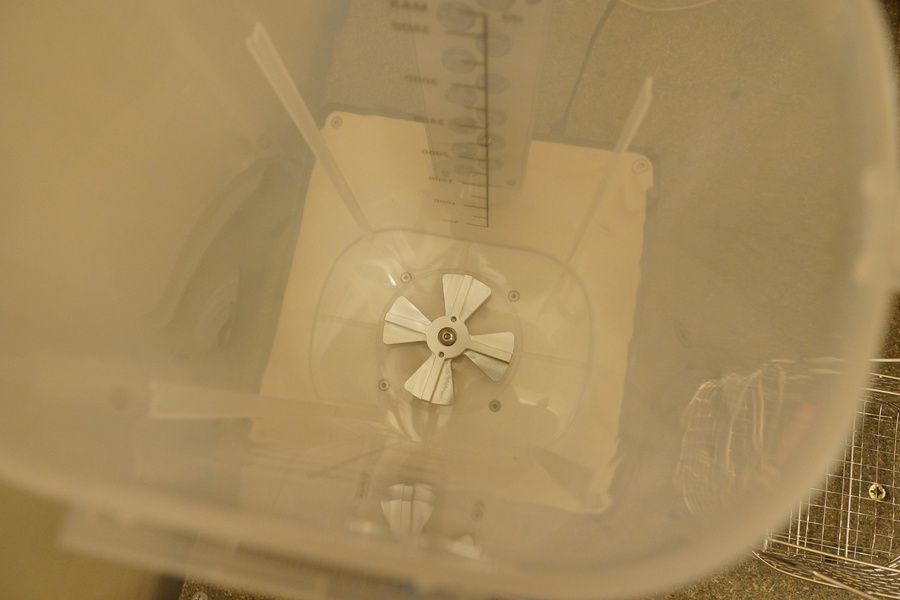

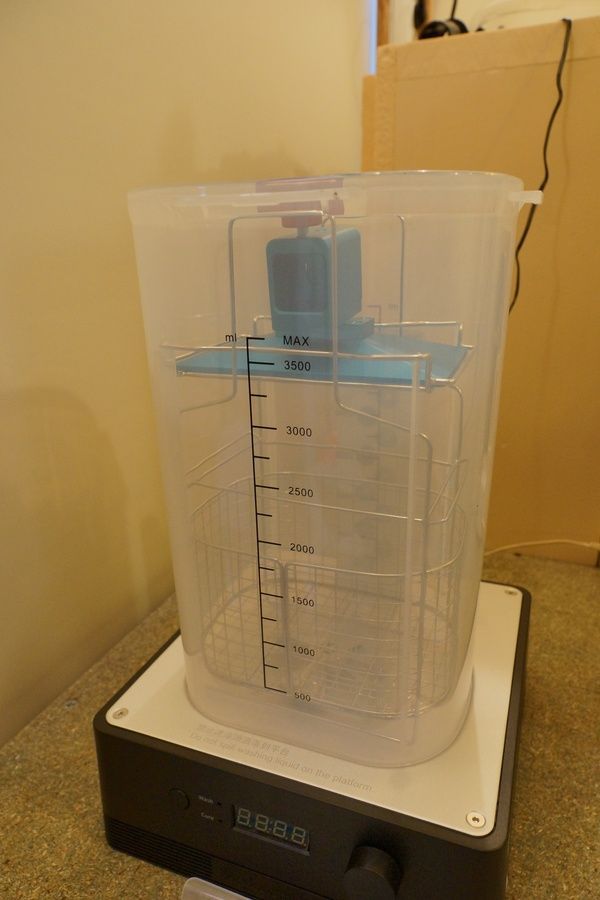

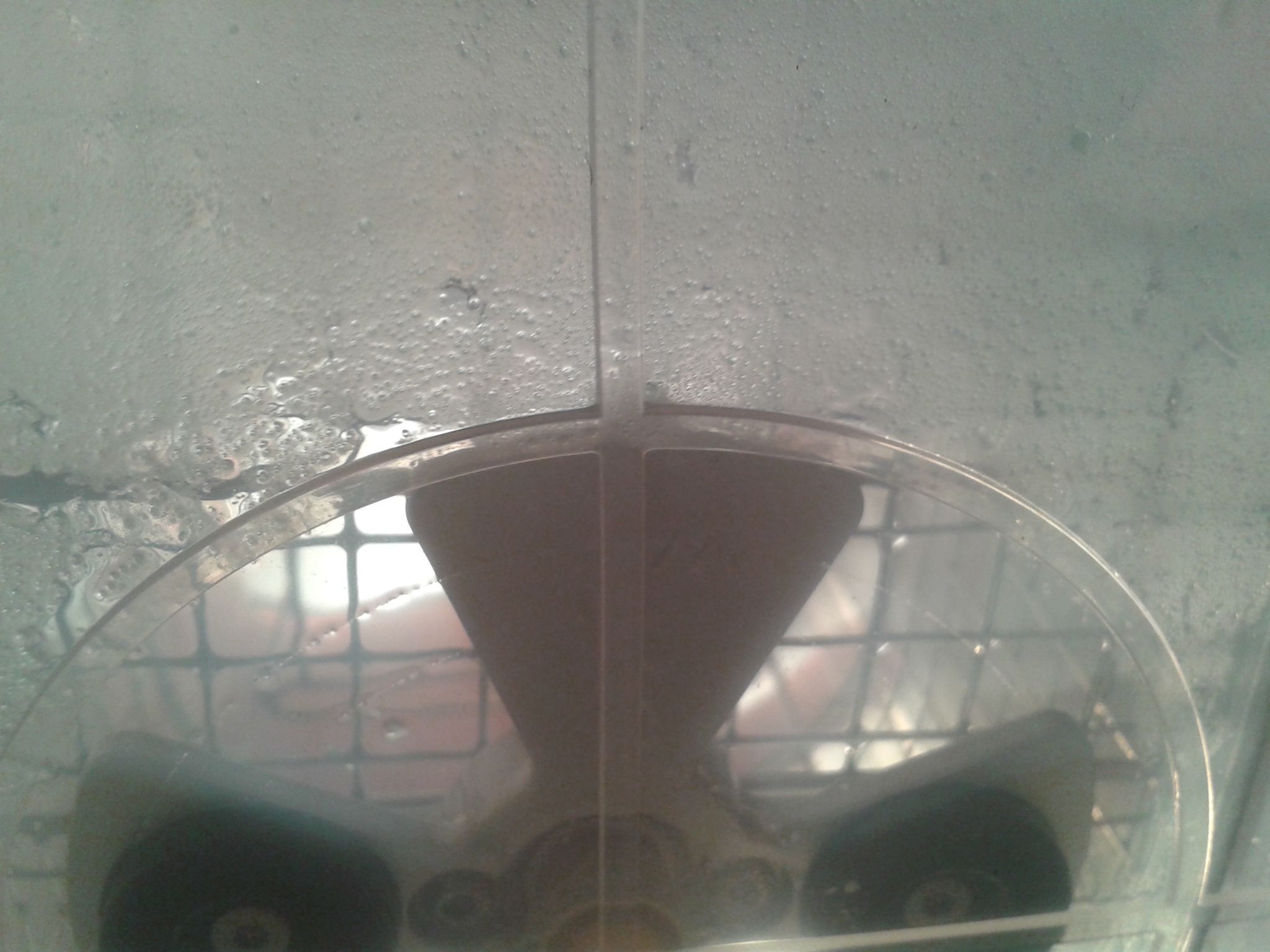

-          Le bac est étanche, la petite hélice étant couplée magnétiquement (donc pas de risque de fuite au niveau d’un joint tournant)

-          L’hélice se démonte, un roulement à billes de rechange est fourni

-          Le bac a un couvercle étanche (utile pour les éclaboussures ou les odeurs)

-          Le bac est gradué

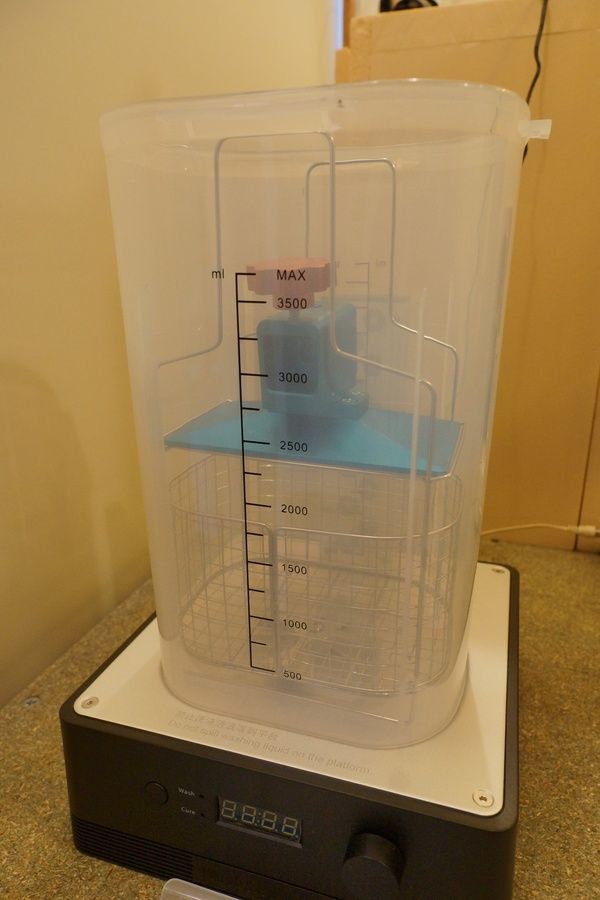

-          Le bac offre trois possibilités pour fixer la pièce à laver : déposée dans le fond, laissée sur le plateau en hauteur ou à mi-hauteur

-          Lors du fonctionnement, la machine changer régulièrement le sens de rotation du liquide

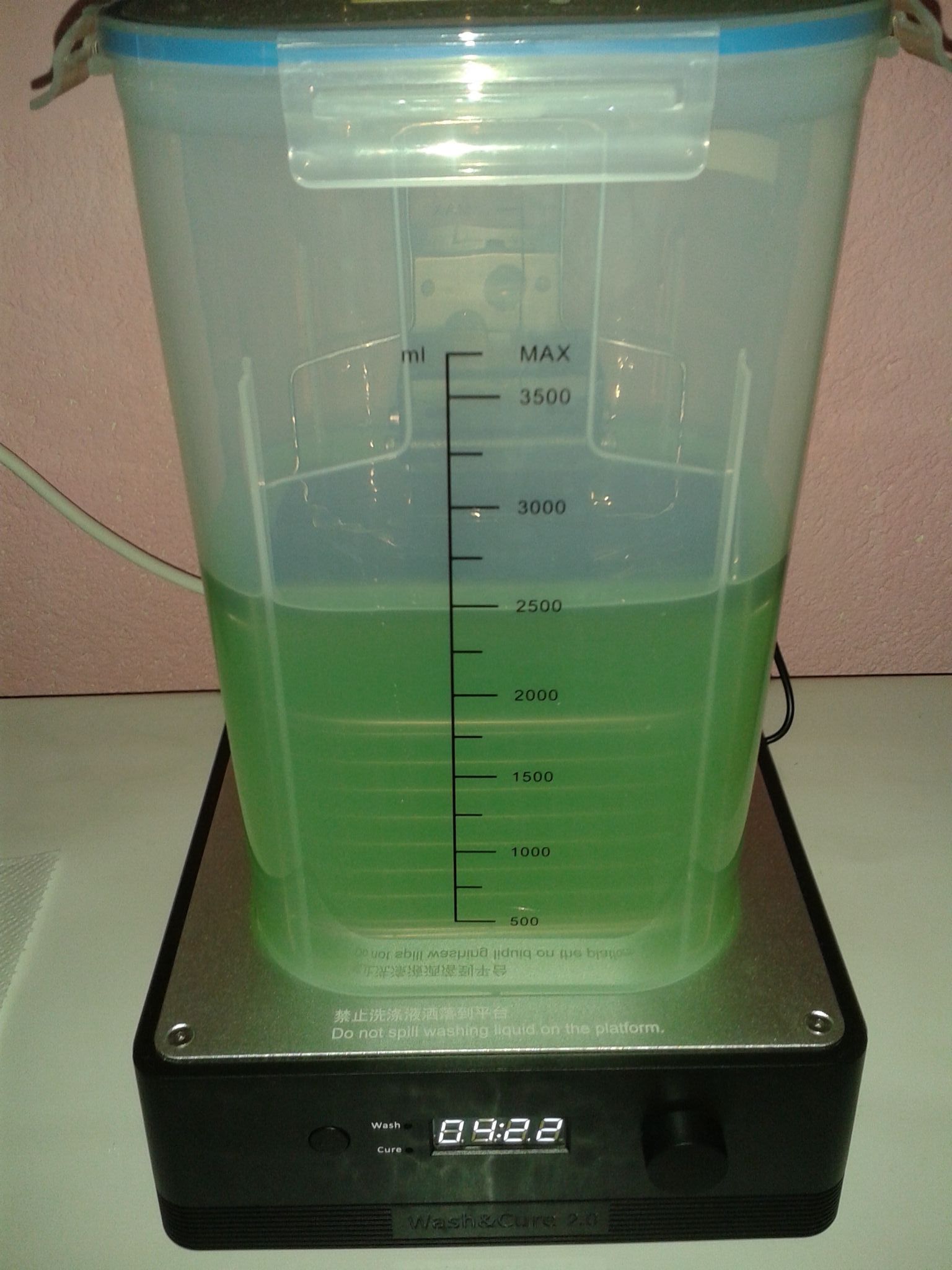

-          Attention pour remplir le bac il faut 3,5 litres lorsque la pièce est à la position la plus haute, c’est un volume de liquide relativement important

Fonction UV :

-          La cloche avec capteur de présence offre une protection contre les UV c’est bien pour notre peau et surtout pour nos yeux

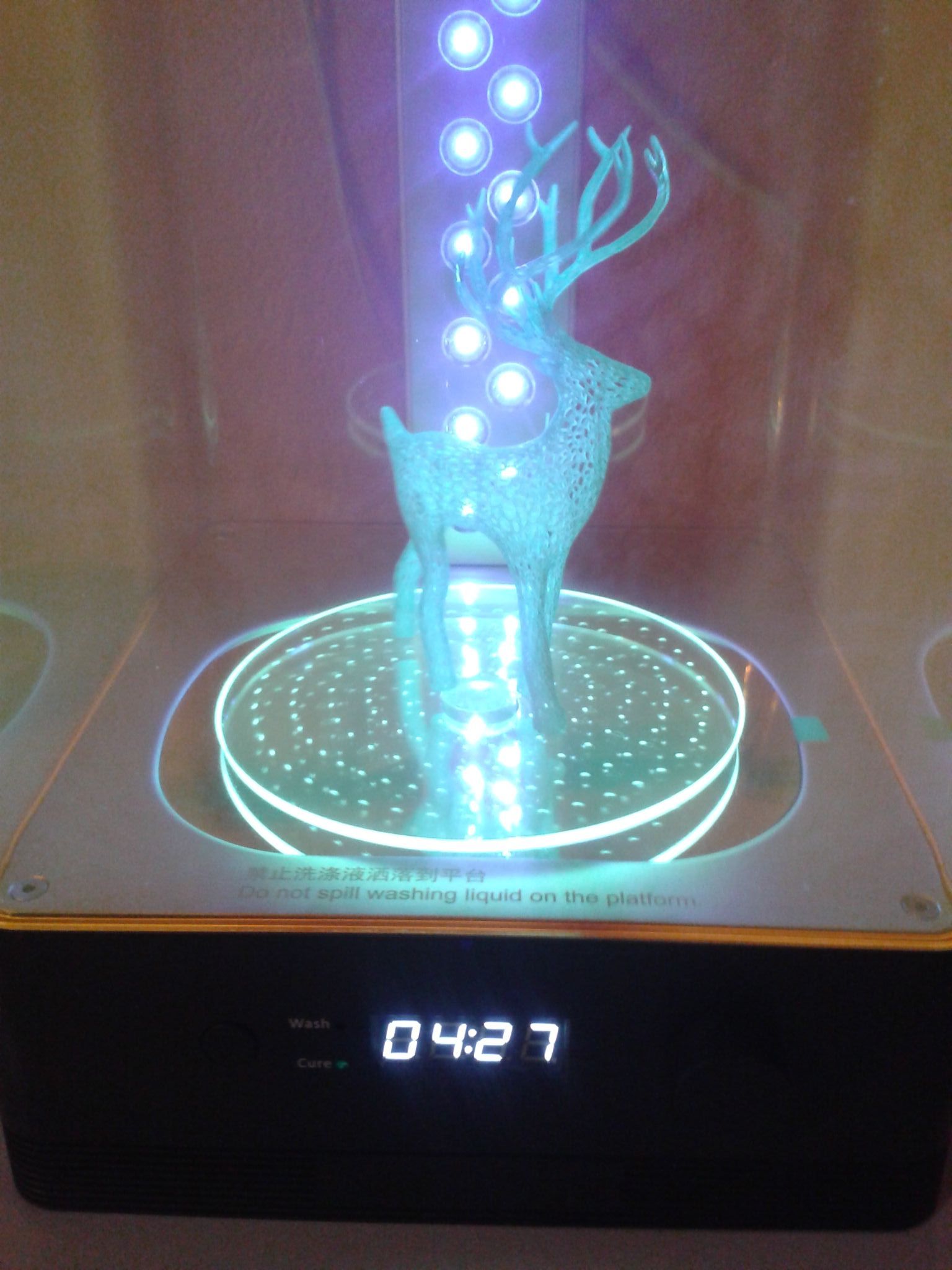

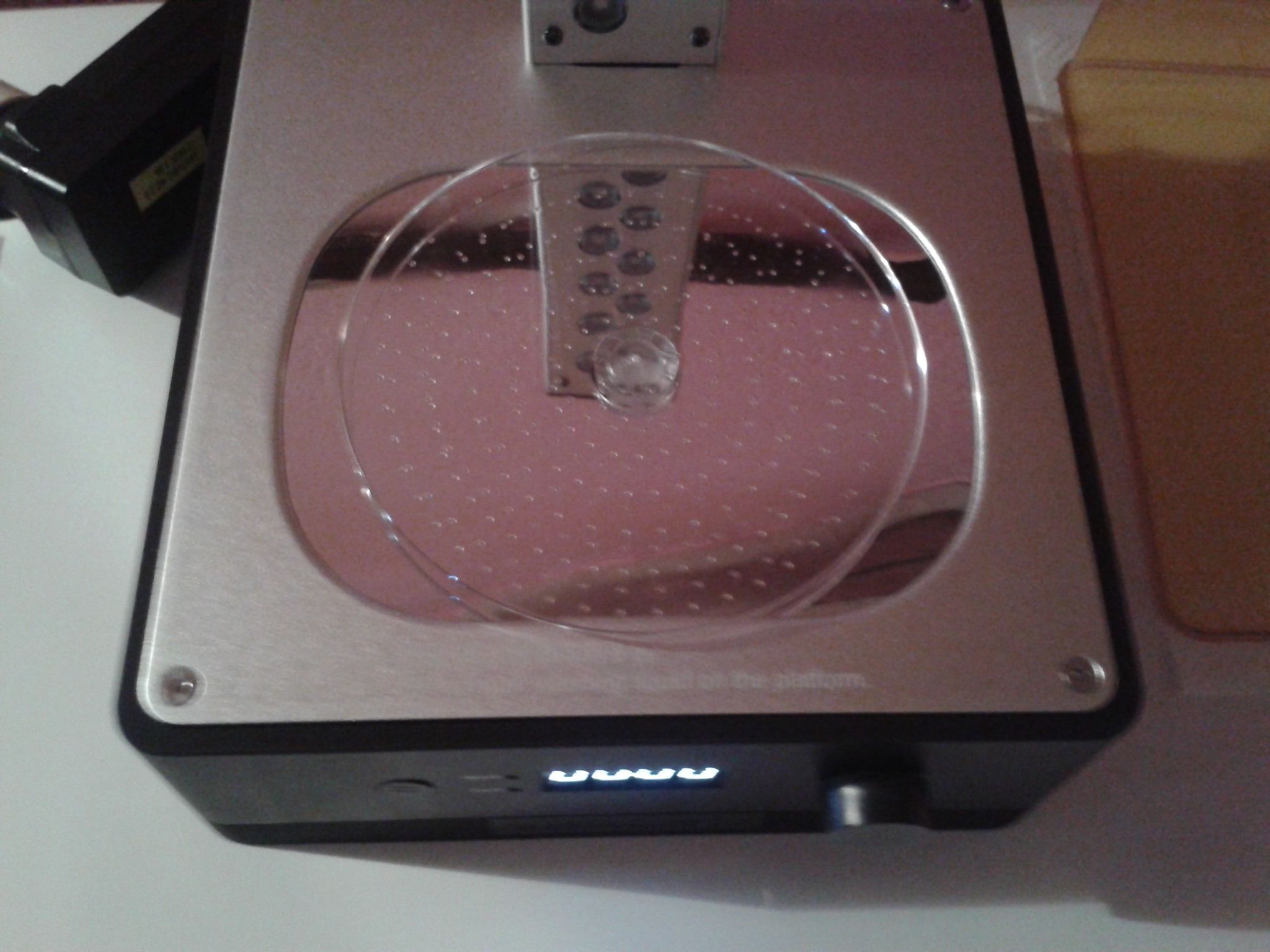

-          Le plateau tournant transparent avec le miroir permet d’exposer la pièce aux UV sous tous les angles.



L’utilisation avec le bouton poussoir, l’afficheur et le bouton rotatif est intuitive.

Je trouve ce Wash and Cure fabriqué de façon intelligente, il donne l’impression que ses concepteurs ont pensé à tout, si j’avais dû bricoler moi-même un appareil de séchage et un appareil de lavage je n’aurais pas fait mieux.

La Wash and Cure assez jolie pour servir de vitrine pour exposer une pièce - d’ailleurs ça serait pas mal un mode de marche « présentoir » qui ferait tourner le plateau doucement sans allumage des LED UV :-)

Vous allez me dire : pourquoi avoir testé la Wash and Cure avant l’imprimante ?

Tout simplement parce que si ma Wash and Cure avait été en panne, je n’aurais pas pu finir ma première pièce.

Détails de ce qu'il y a dans le carton d'une "Anycubic Wash & Cure 2.0"

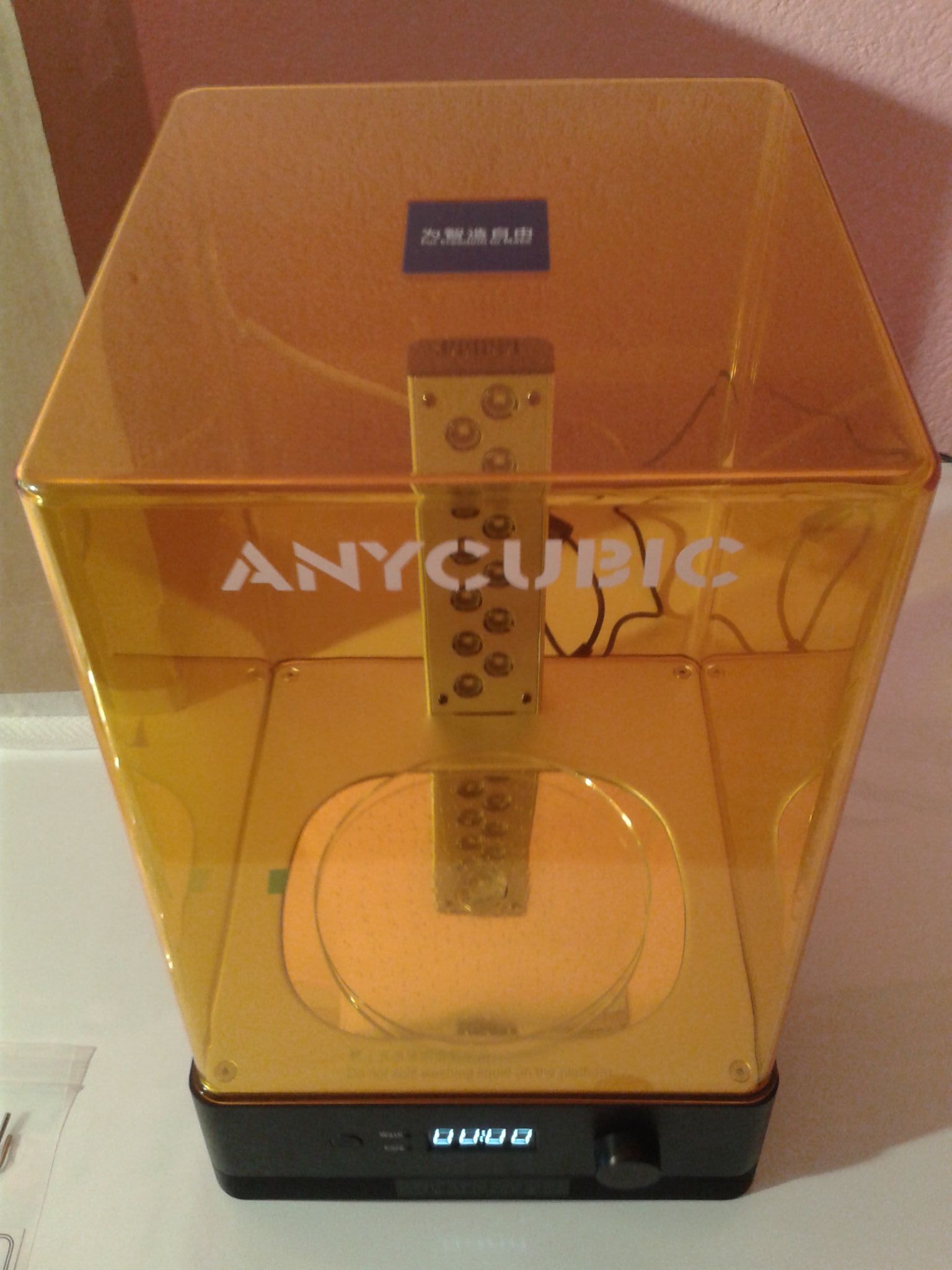

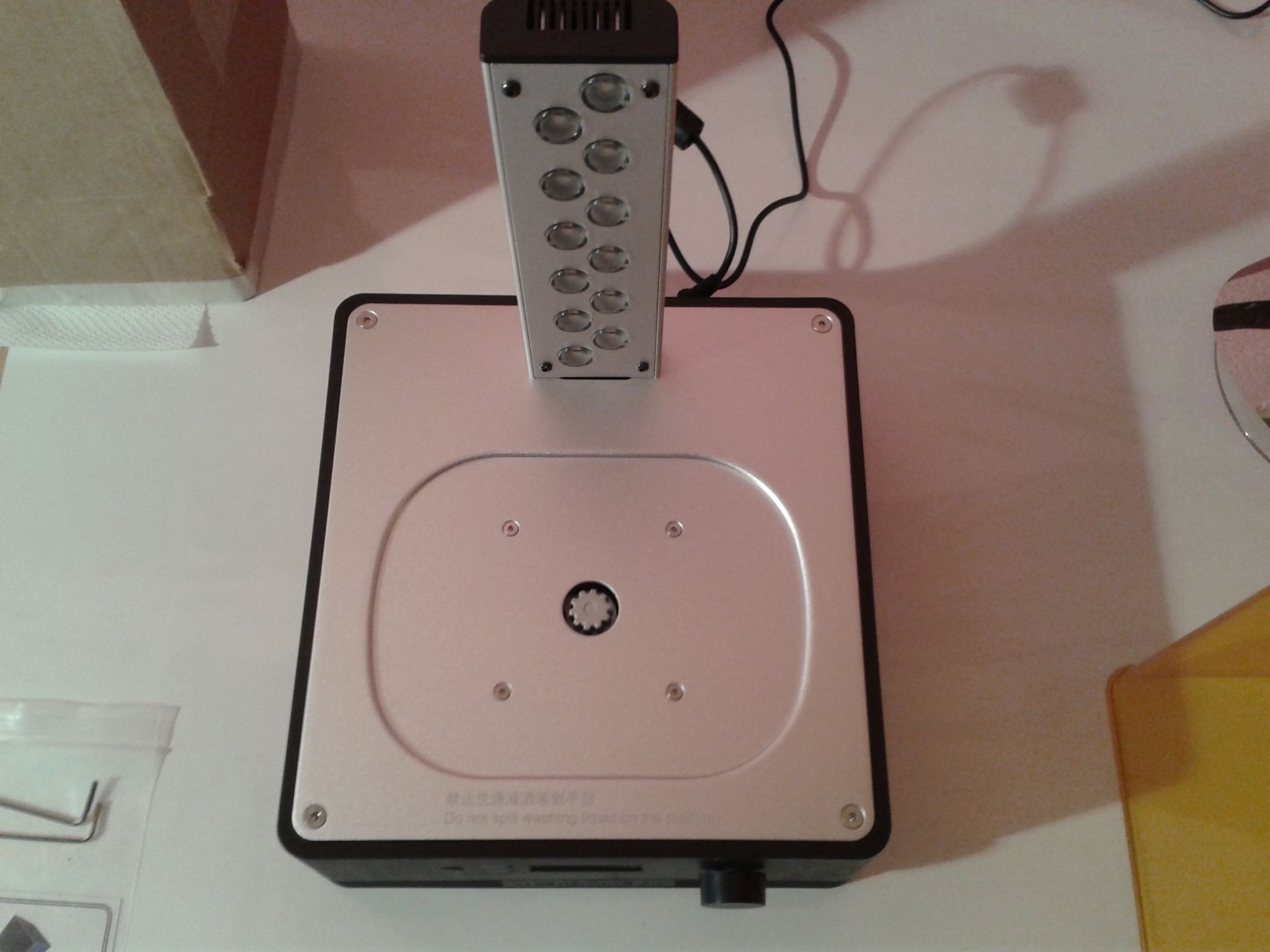

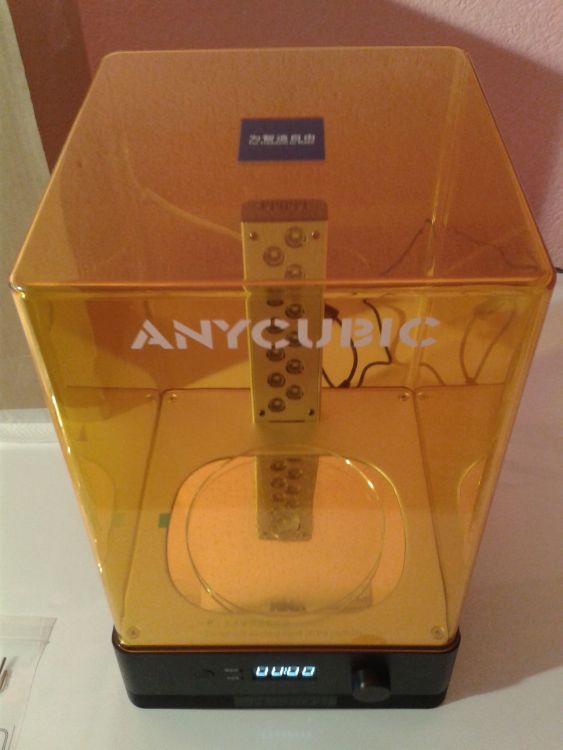

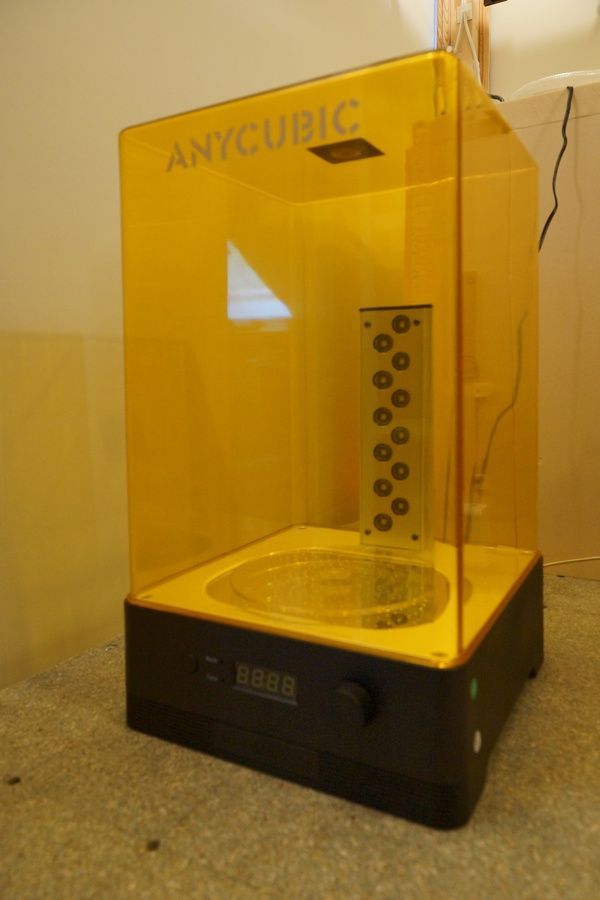

Le "Anycubic Wash & Cure 2.0" (Machine + Capot/Couvercle supérieur anti-UV (jaune) )

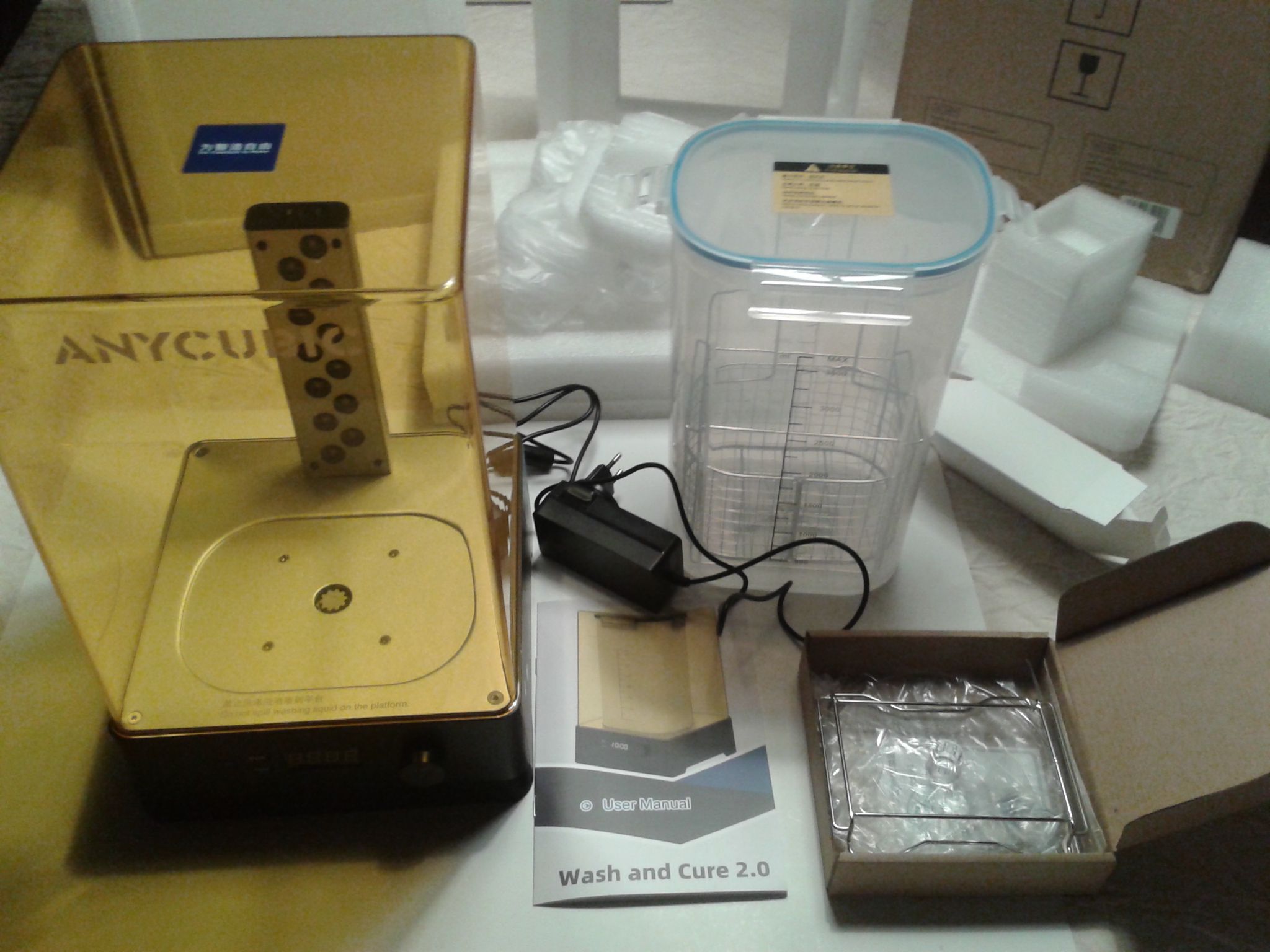

Liste Des Pièces / Parts List

Exactement ce que l'on trouve sur cette image

• Bac de lavage / "Washing container" (qui a une hélice mise en rotation par des aimants, et un couvercle a rabat pour être fermé hermétiquement)
• Cordon d'alimentation / "Power cord" (transformateur d'alimentation secteur, "Output: 12.0VDC 3.0A 36.0W" avec polarité positive au centre , cordon d'environ 140 cm)
• Manuel de l'Utilisateur / "User manual" ( la documentation ( un livret de 4 pages (recto-verso) en anglais ) )

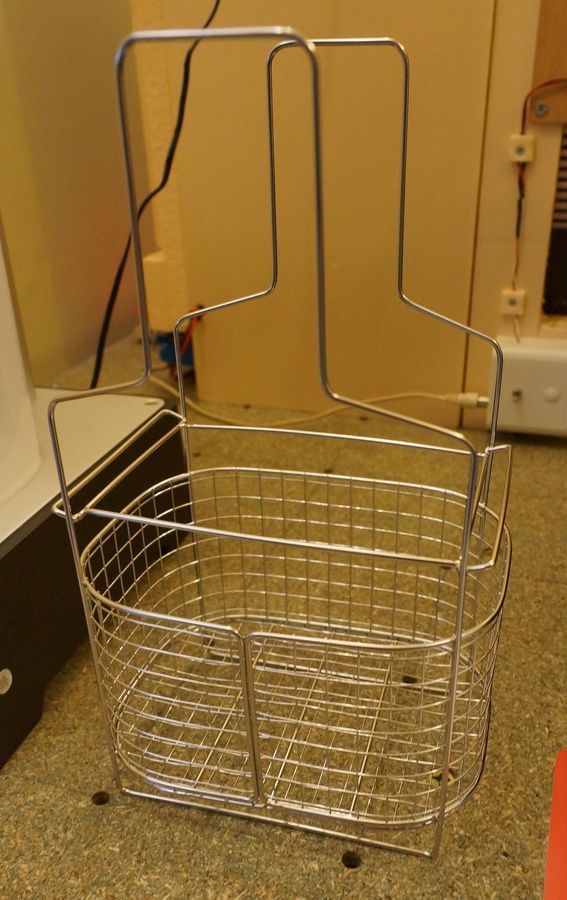

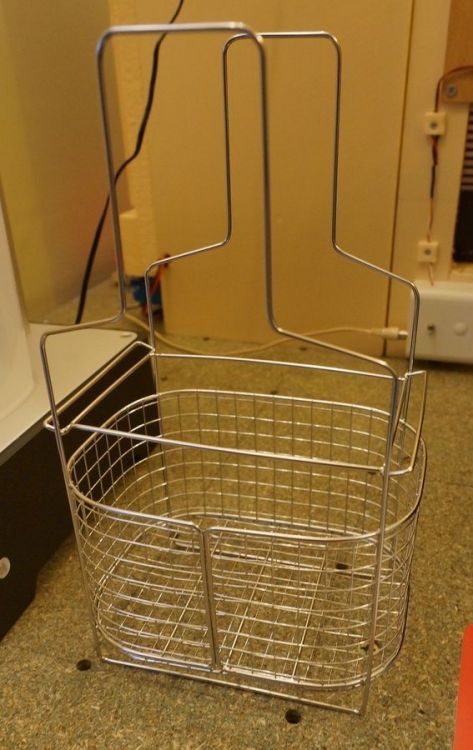

• Panier de lavage / "Washing basket"
• Dans une boîte en carton ( a oreilles de ~ 15.5 x 15 x 4 cm )
  • un sachet Zip ~ 12 x 18 cm avec
    • Ensemble d'outils / "Tool set" ( un jeu de trois clés Hexagonal (clé Allen) avec du coté long, une tête sphérique  )
      • M3 ( a utiliser pour les quatre vis du cache en métal du dessous )
      • M2.5
      • M2
    • Carte de services / "Service card" ( carte tamponné du contrôle qualité Anycubic )

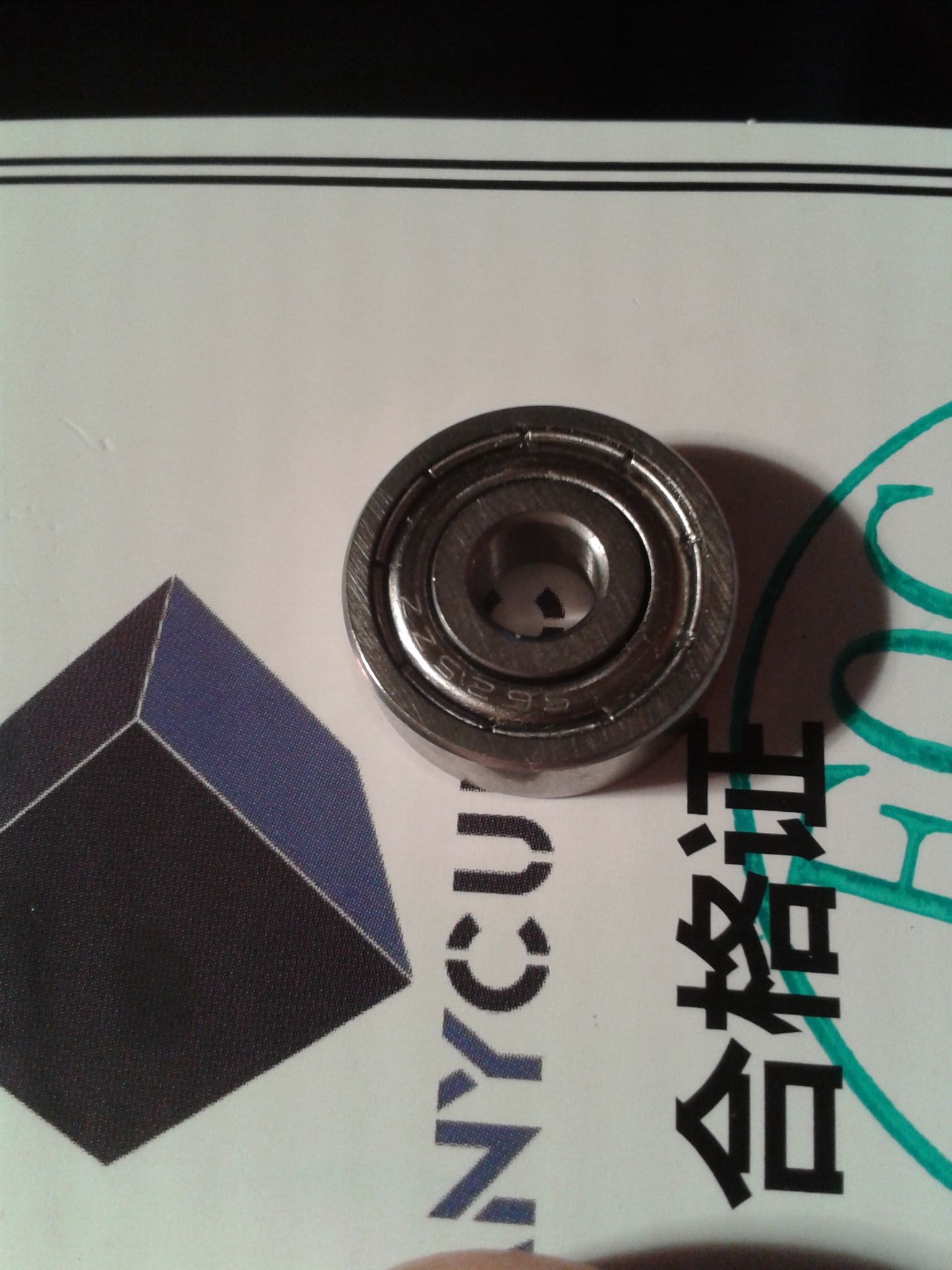

  • Roulement en acier inoxydable / "Stainless steel bearing" (Roulement à billes radial acier inoxydable "S625ZZ"  Ø int.: 5 mm x Ø ext.: 16 mm x h: 5 mm.)

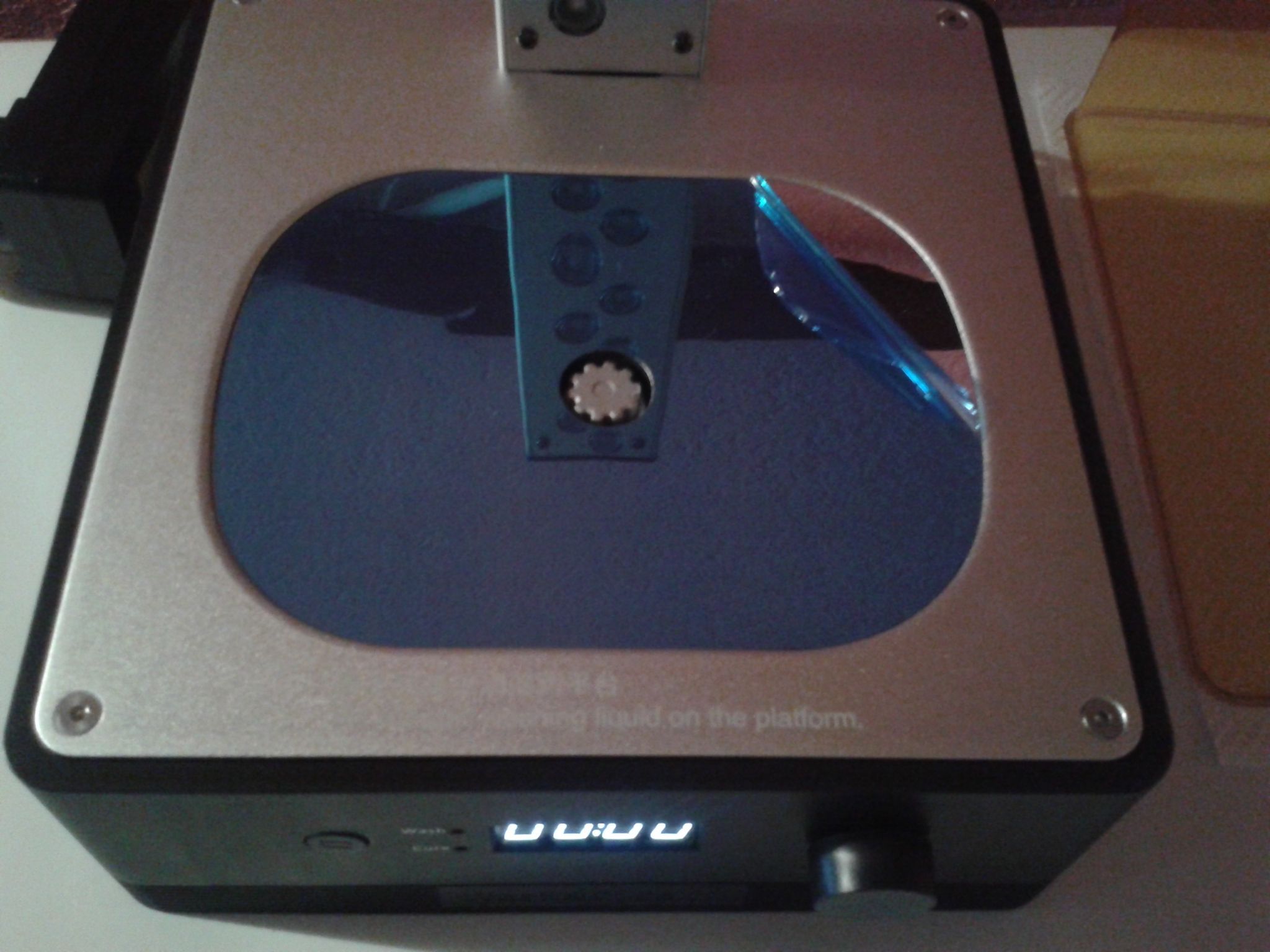

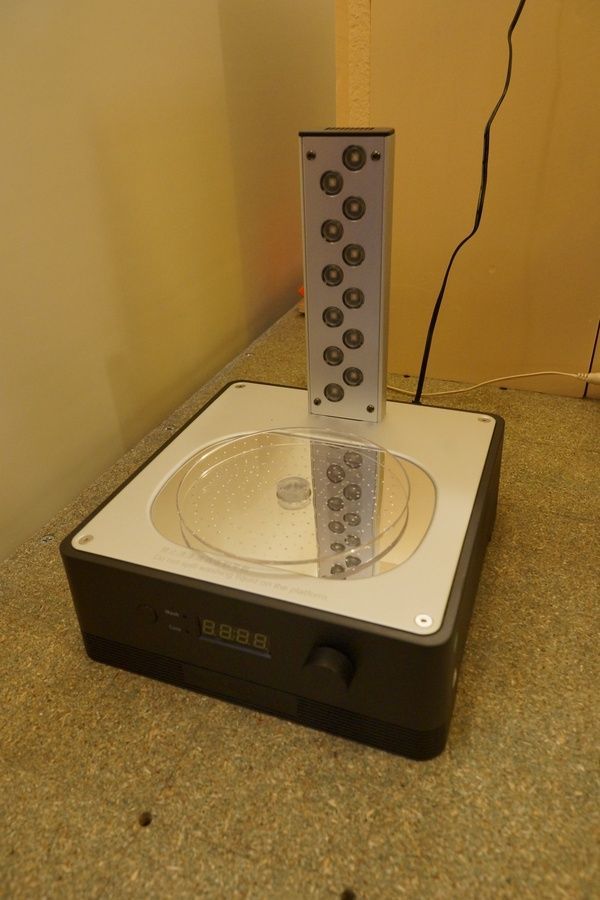

  • Plateforme de cure / "Cure platform" (plateau plastique transparent pour le traitement UV)
  • Réflecteur / "Reflector" ( a mettre avant (en dessous de ) la plate-forme rotative lors du traitement UV)
  • Grille de Nettoyage / "Washing-rack" (pour porter un plateau d'impression dans le bac de nettoyage et qui permet de profiter des 16,5 cm de profondeur disponible)

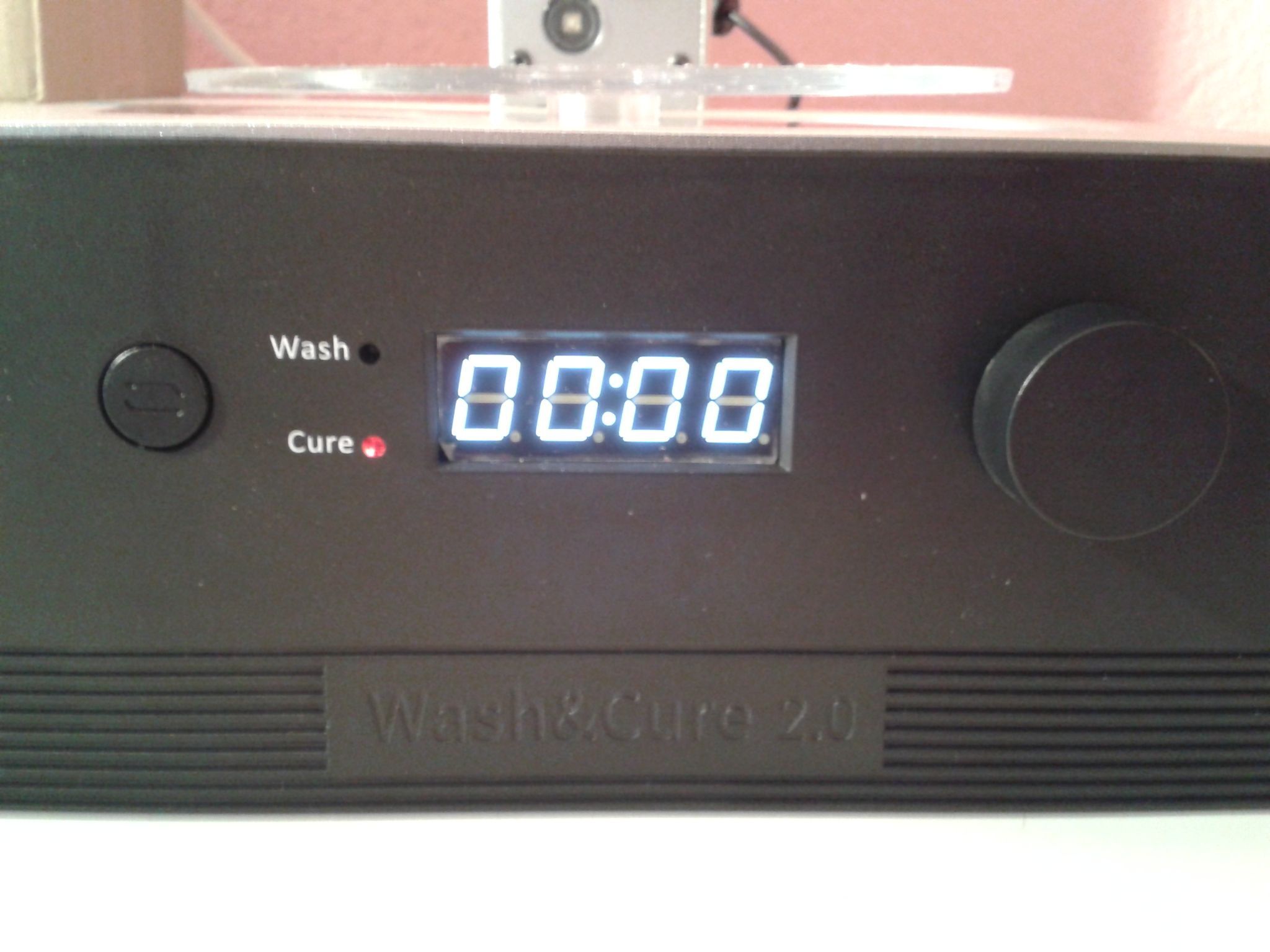

Fonctionnement interface utilisateur

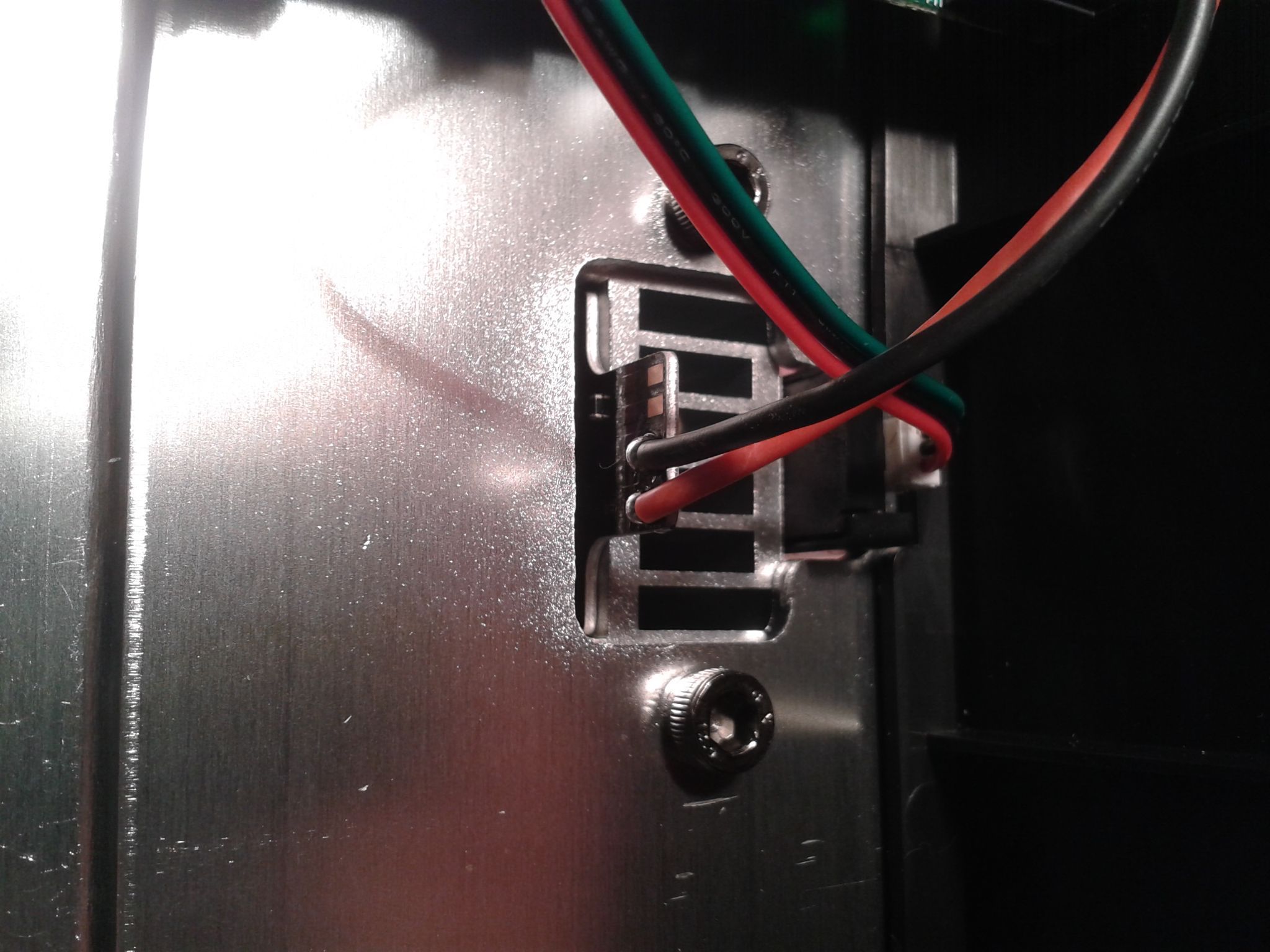

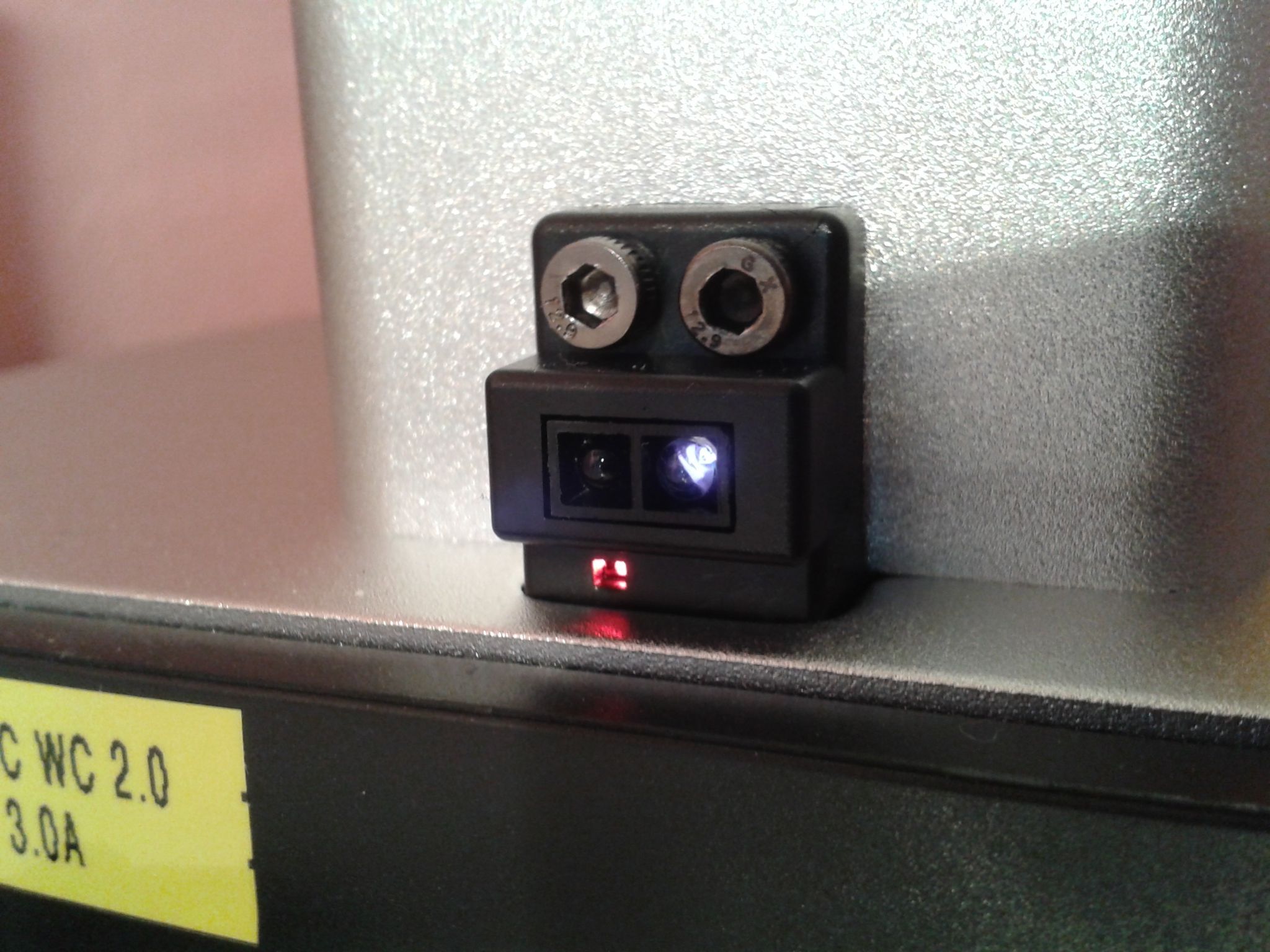

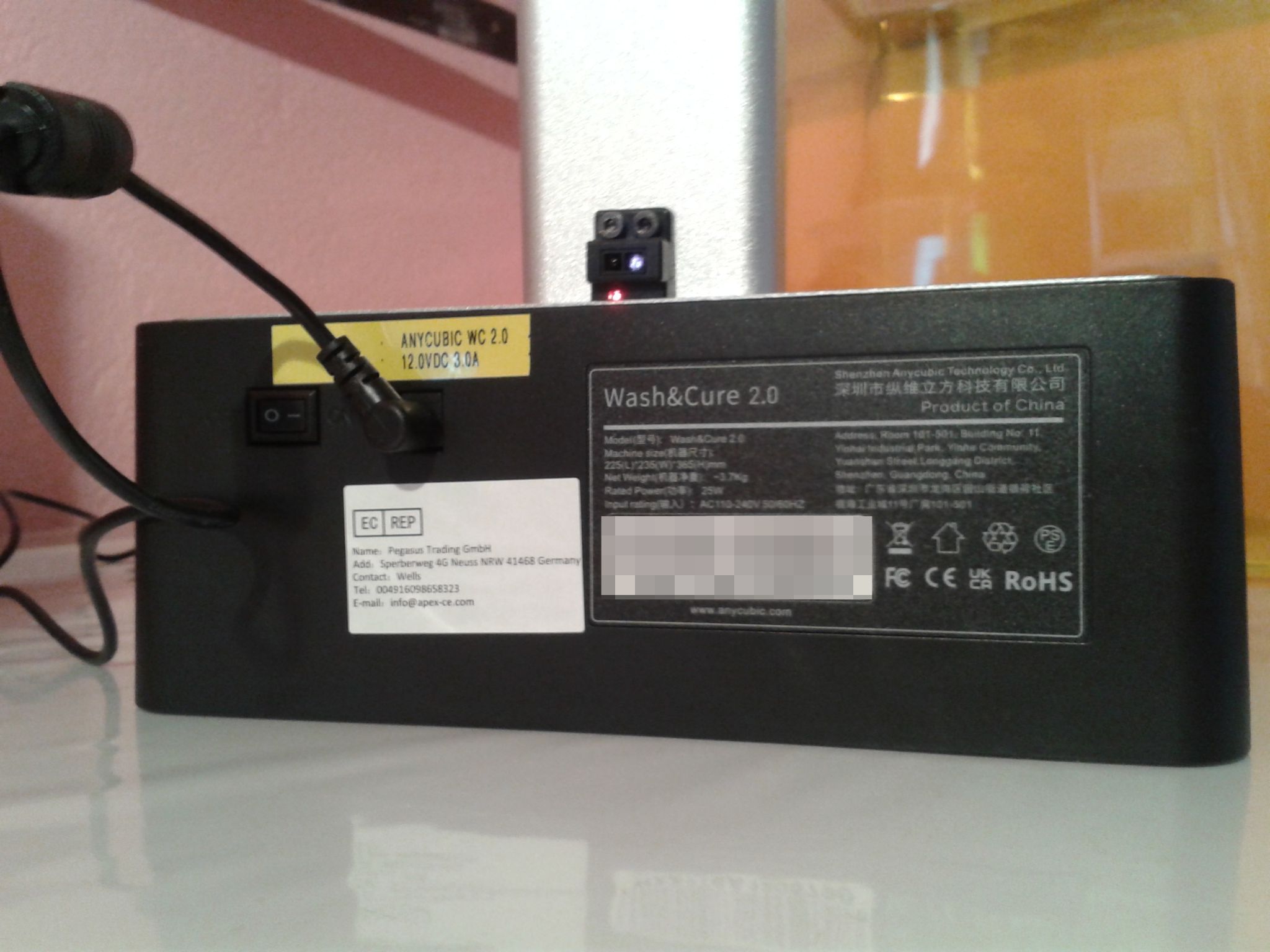

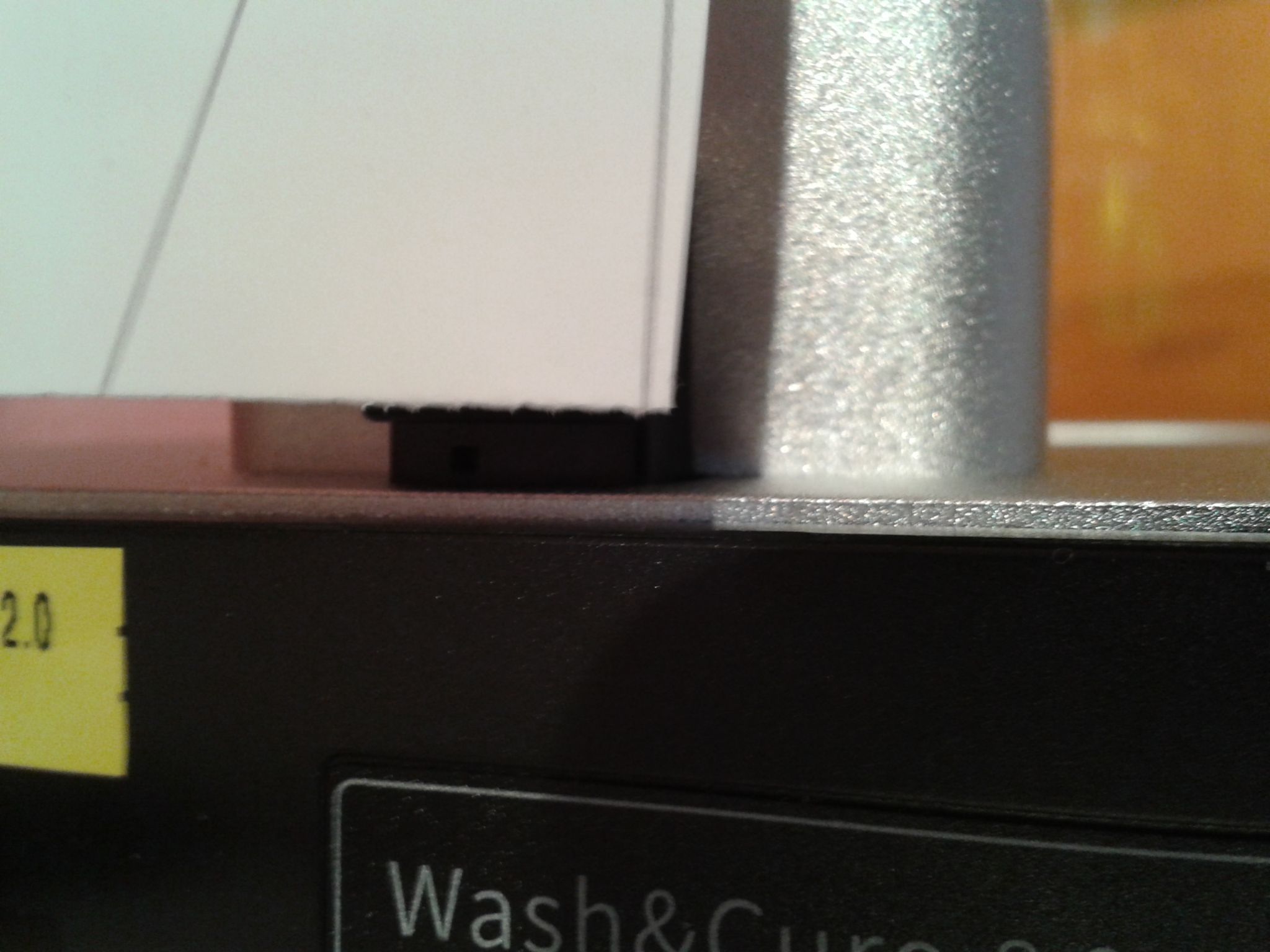

Bouton "marche/arrêt" a l’arrière. (remarquer le capteur qui détecte le réflecteur sur le capot pour détecter la présence du capot (la LED rouge se coupe quand il y a détection)

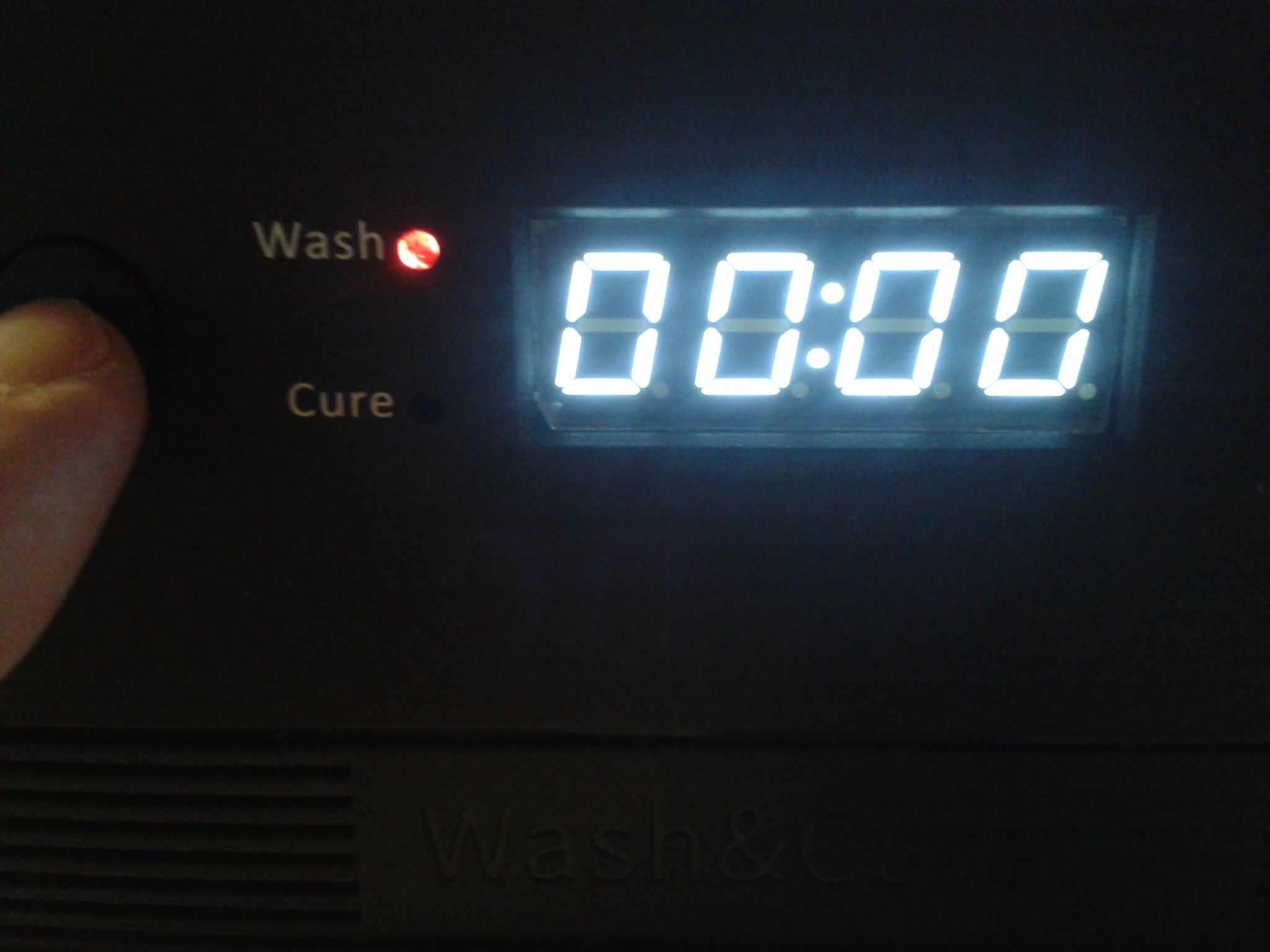

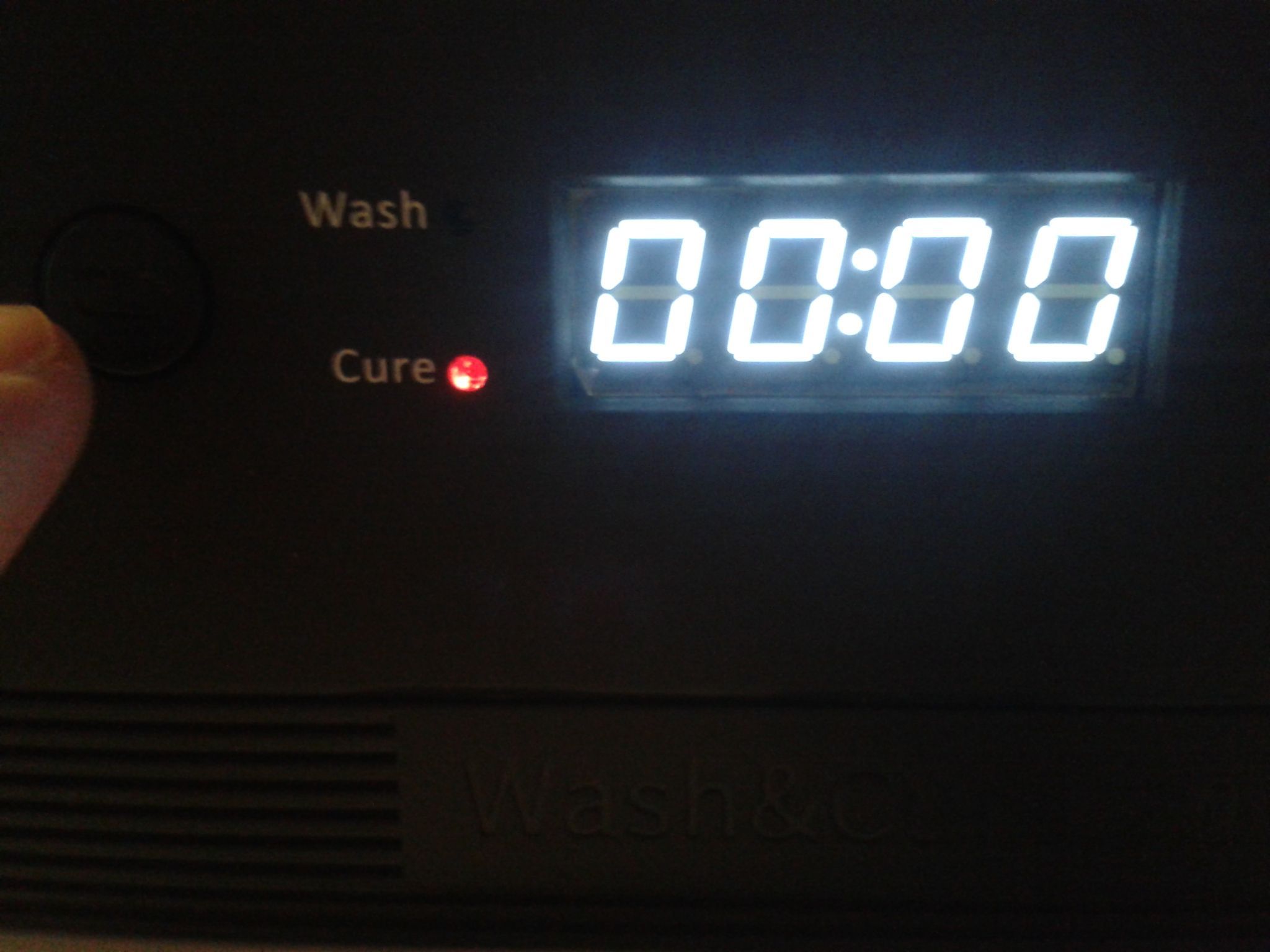

a l'allumage, il y a un petit à-coup du moteur et il se trouve normalement en mode "Wash".



Quand on passe d'un mode a l'autre, il y a remise a zéro de la durée du mode précédent si l'on modifie la durée dans le le mode en cours.

Ajustement de la durée par pas de 1 minutes ( de 1 a 60 minutes ) via la rotation du bouton molette.

Lors d'un cycle faire un appuis sur le bouton molette stop le cycle et remet a zéro la durée ( et on a pas les trois long bips de fin de cycle) .
Lors d'un cycle le bouton de changement de mode ou la rotation de la molette non pas d'effet.



L'intérieur du "Anycubic Wash & Cure 2.0"

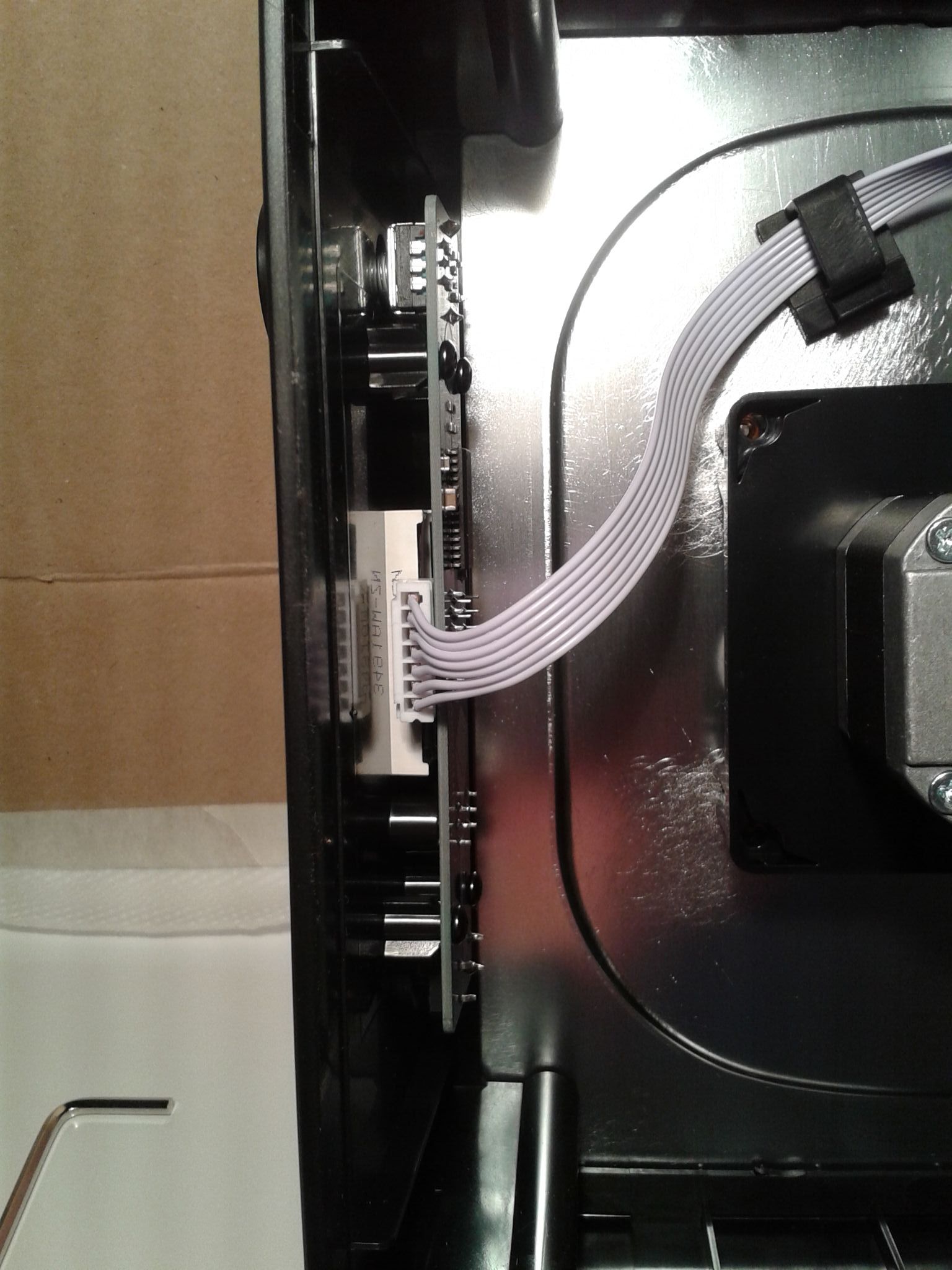

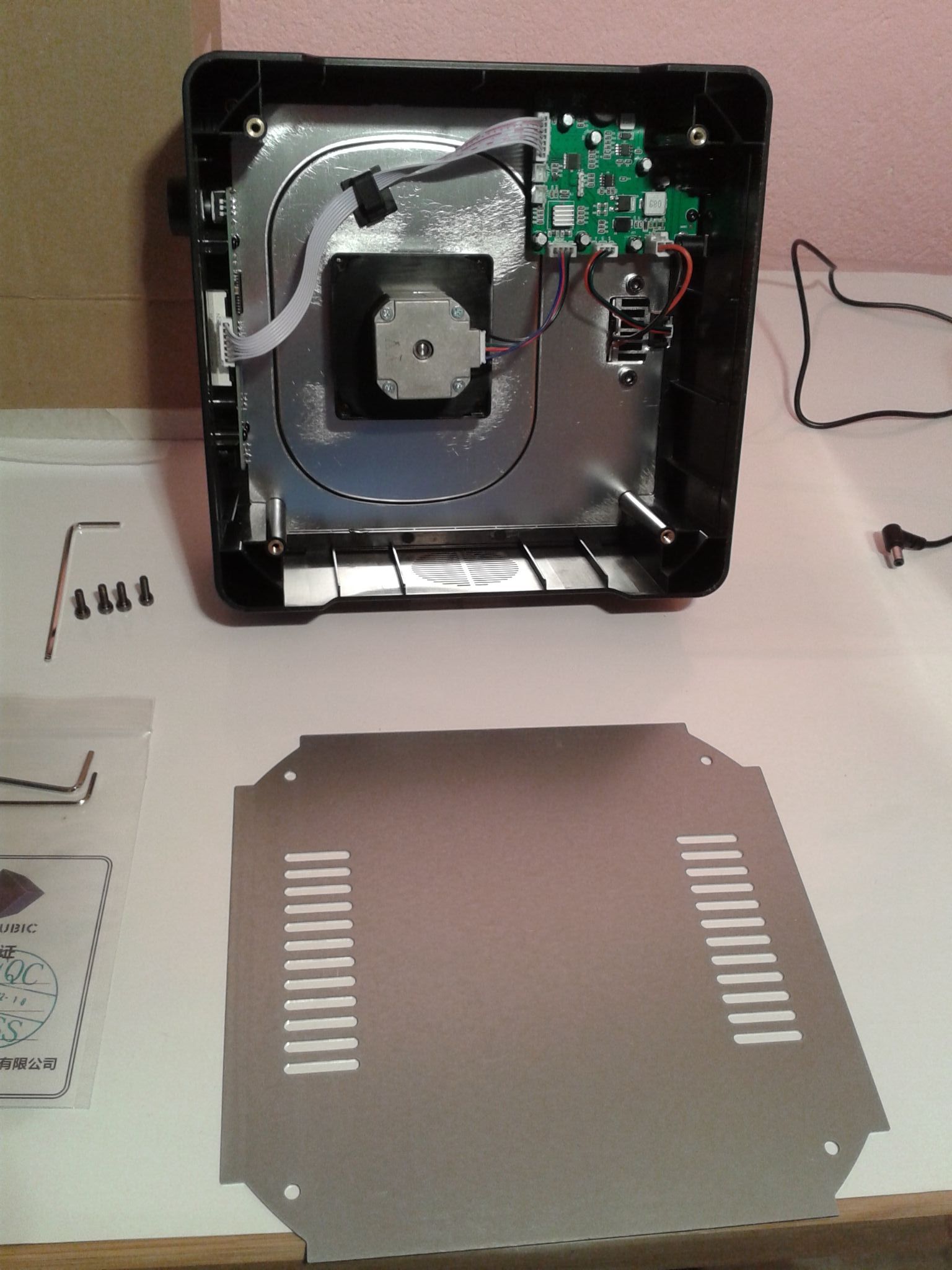

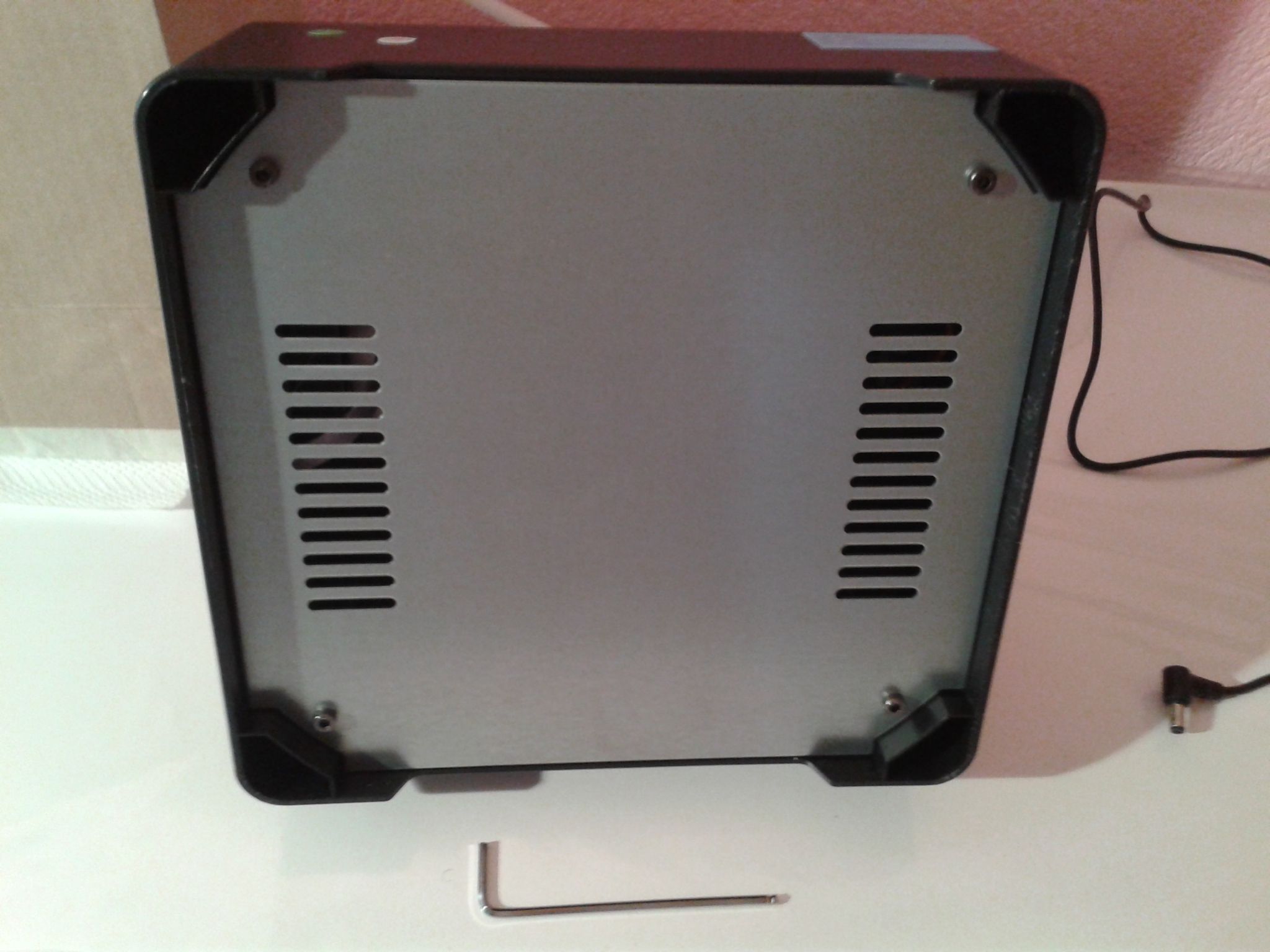

( j'ai enlevé le dessous pour voir si je ne pouvais pas réduire le volume sonore du "buzzer" (il y a trois longs "bips" à la fin d'un cycle.) )

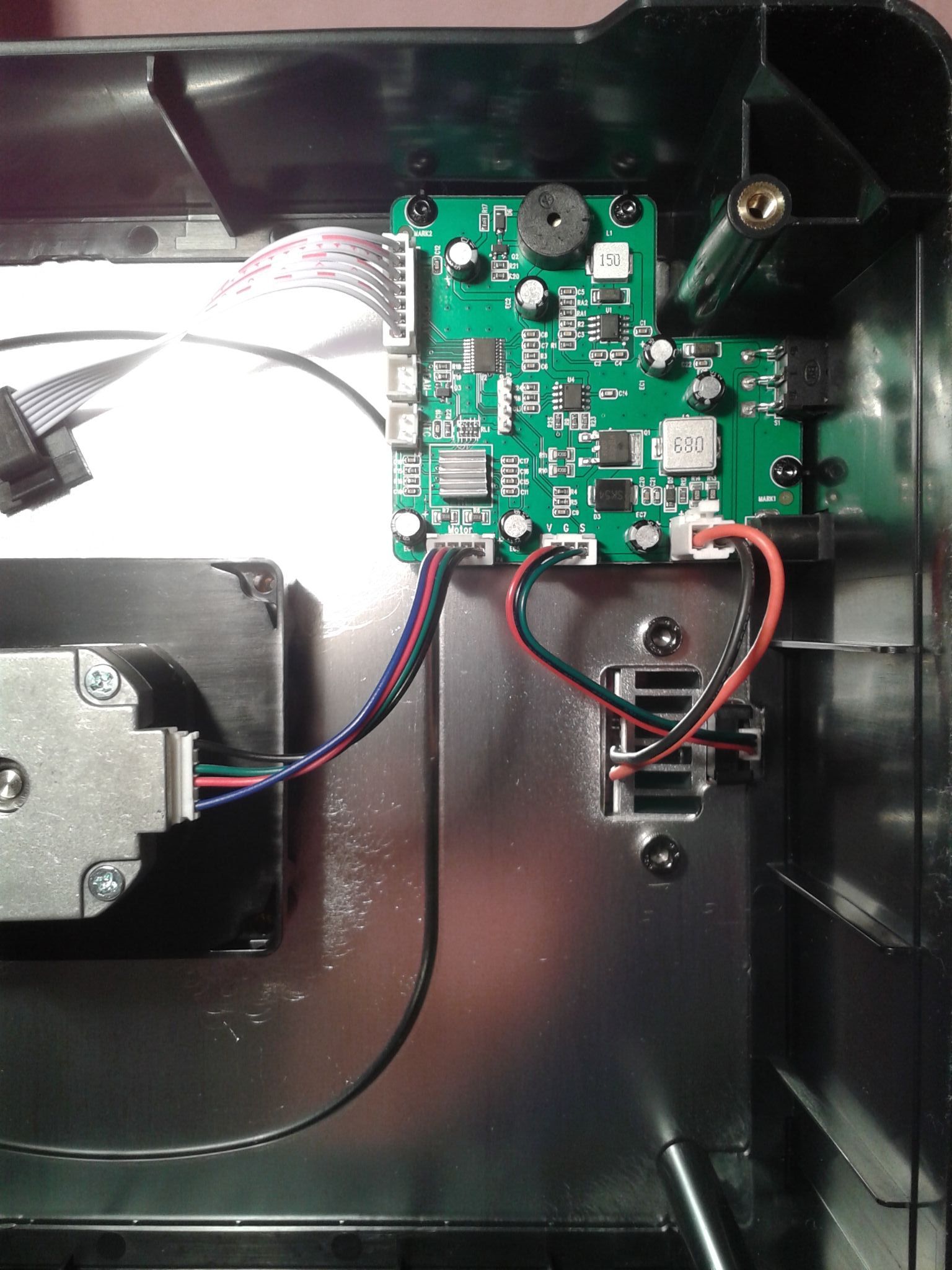

Pas de références visiblement pour le moteur ni pour le contrôleur de moteur pas a pas. ( et je n'arrive pas a lire se qui se trouve écris sur le microcontrôleur ), remarquer le moteur monté sur le bloc noir (système d'aiment pour faire tourner l’hélice / mélangeur du bac de nettoyage ).

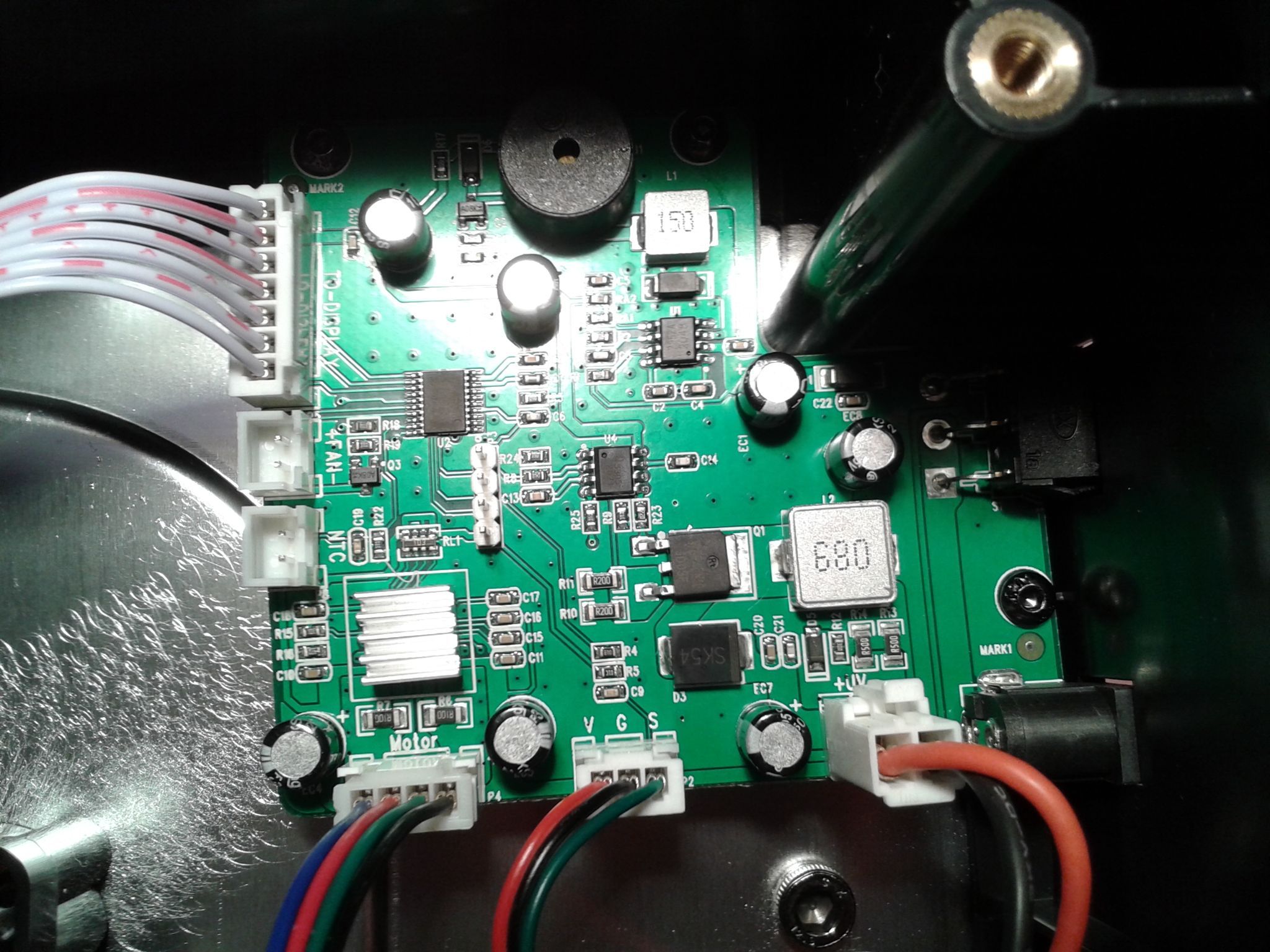

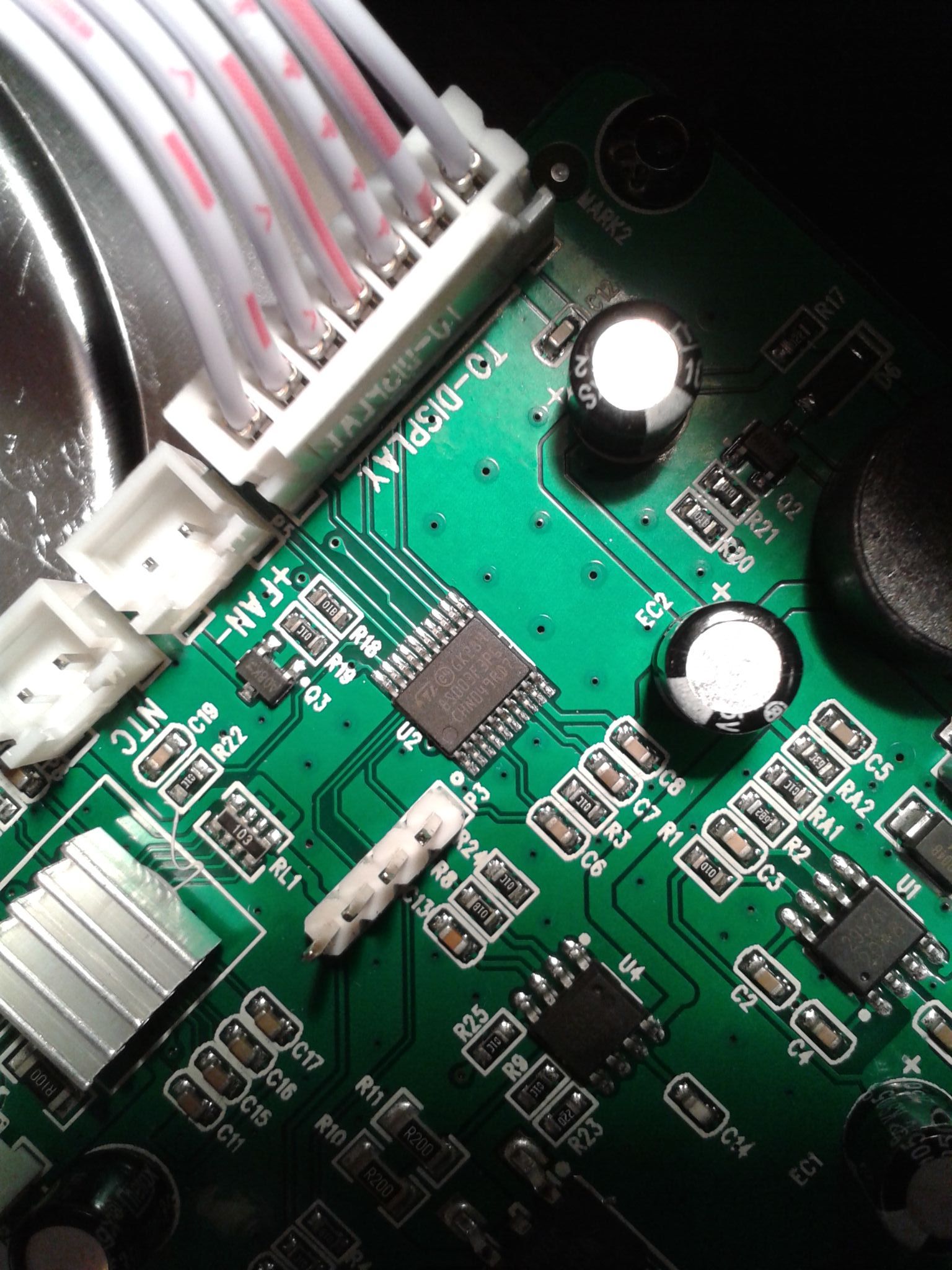

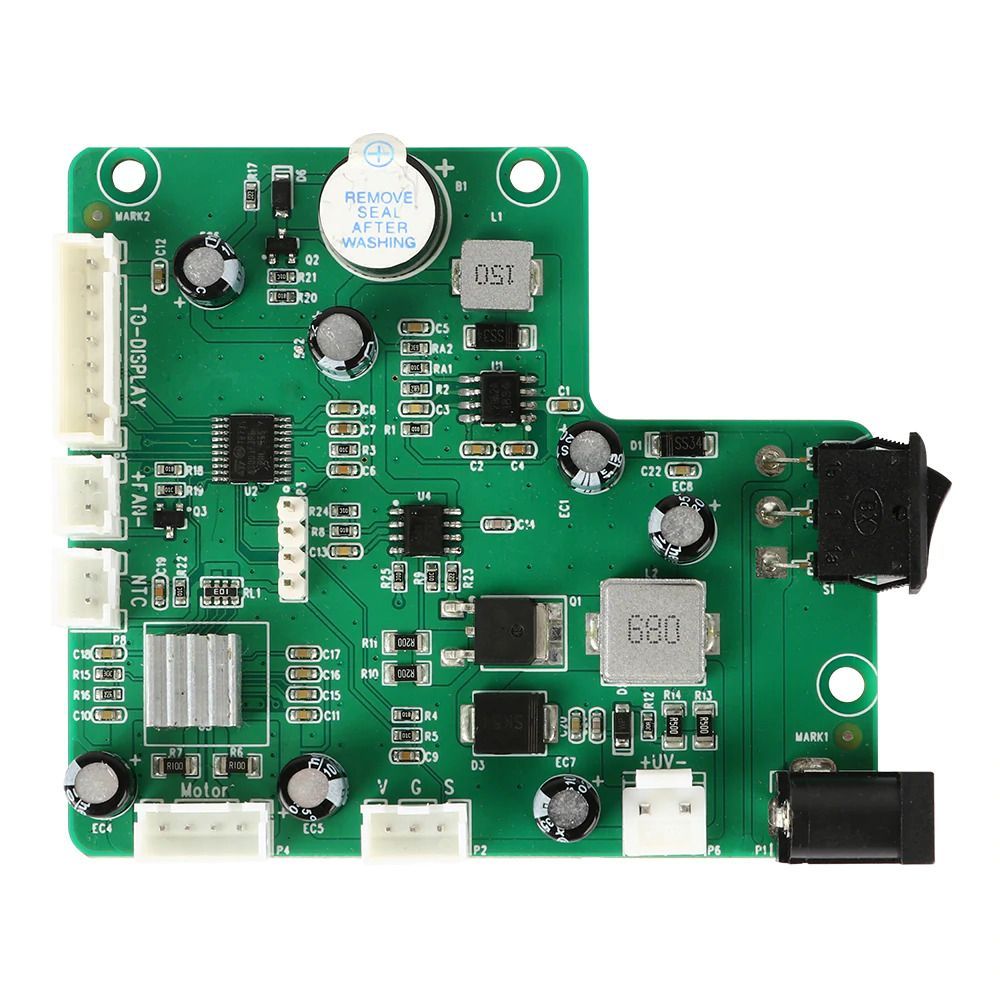

La carte mère d'un Anycubic Wash & Cure 2.0

Source image https://www.anycubic.com/collections/for-wash-cure/products/motherboard-for-wash-cure-machine-2-0

Pièces de rechange

le récipient de lavage pour Anycubic Wash & Cure 2.0

• https://www.anycubic.com/collections/for-wash-cure/products/sealed-washing-container-for-wash-cure-machine-2-0
• AliExpress ANYCUBIC Official Store https://fr.aliexpress.com/item/1005002310105709.html
• AliExpress ANYCUBIC Store https://fr.aliexpress.com/item/1005002316370663.html
• AliExpress PHOTON Official Store https://fr.aliexpress.com/item/1005002875718594.html

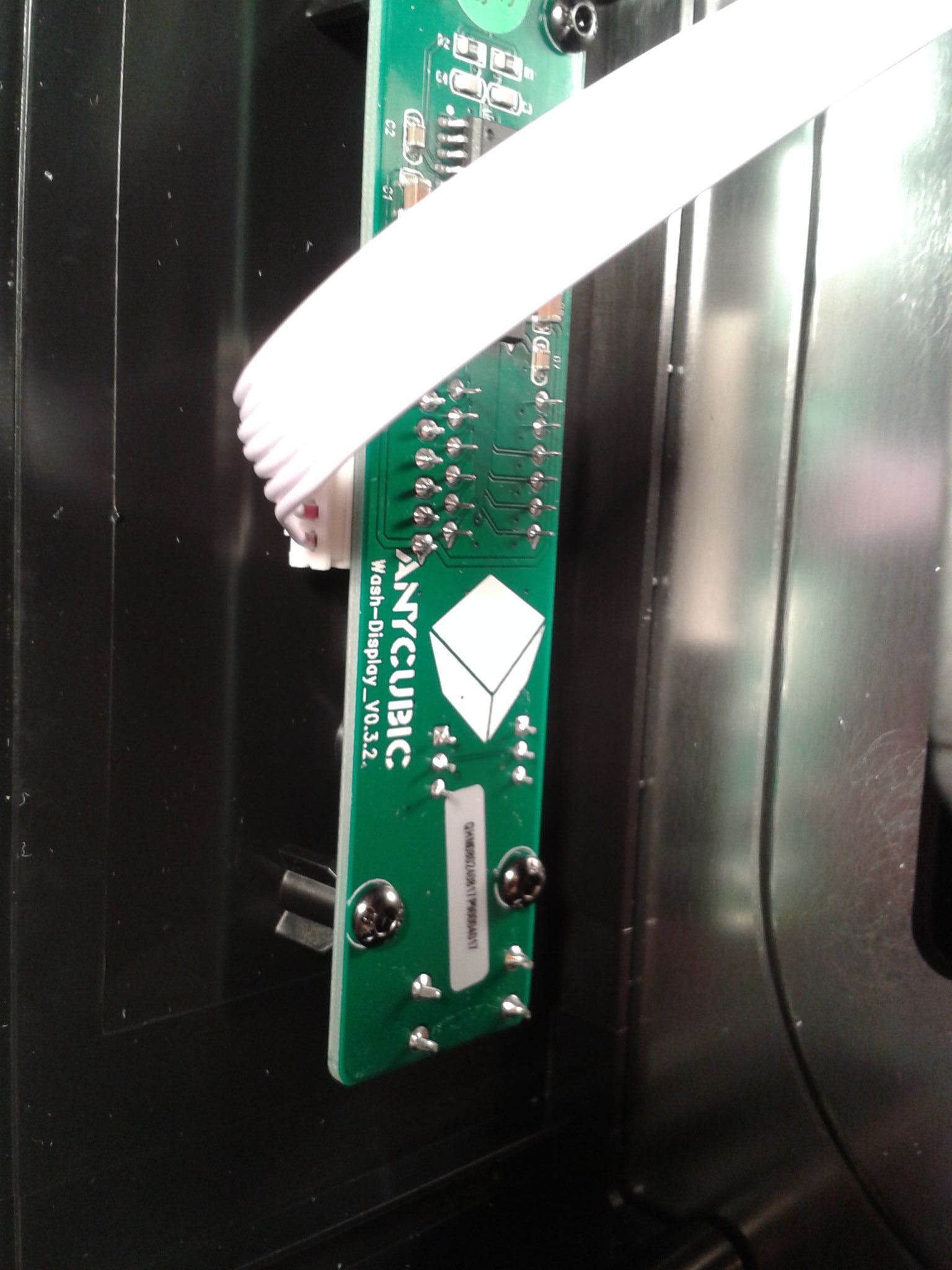

le tableau d'affichage pour Anycubic Wash & Cure 2.0

• AliExpress PHOTON Official Store https://fr.aliexpress.com/item/1005003800266296.html

la carte mère pour Anycubic Wash & Cure 2.0

• https://www.anycubic.com/collections/for-wash-cure/products/motherboard-for-wash-cure-machine-2-0

En vrac :

Bien prendre l’habitude de toujours vérifier le mode en cours pour éviter de se retrouver avec un mode "Wash" au lieu d'un mode "Cure" et d'avoir le plateau qui tourne très vite et vas "expulser" les objets qui si trouve ...



La grille du panier du Wash a un maillage qui peut permettre a des petit objet de venir se faire percuté voir sectionner par l'hélice qui mélange le liquide.

Quand on imprime des petits objets ou avec des truc qui pourrais passer au travers de la grille du panier, il vaux mieux ne pas les décoller du plateau d'impression, et profiter du petit truc pour placer le plateau dans le bac. ( ou alors utiliser un genre de grosse Sphère a infuser pour le thé en acier,  ou ne pas lancer le cycle de "Wash" et le faire a la main ...)



Avant ou après l'utilisation du "Wash", il faut bien faire attention de retirer le bac de lavage du Wash & Cure avant de chercher a charger ou retirer l'impression du bac, pour éviter de se retrouver avec des goûtes de sur la machine.

Si on laisse longtemps le liquide de nettoyage souillé de résine UV dans le bac de nettoyage, il se forme un dépôts au fond du bac et sur le panier de lavage. ( si on ne l'utilise pas, il semble préférable de ne pas laisser le panier pour qu'il ne se retrouve pas avec de la résine agrégé dessus... )



Bien prendre garde a ne pas exposer le bac de nettoyage avec le l'IPA ayant servie (souillé de résine UV), aux UV, sinon le nettoyage sera bien plus laborieux. ( et il vous faudra changer l'IPA ou la filtrer car la résine mélangé dans l'IPA coagule et forme un genre de blob visqueux ) (réserver un carton ou une boite pour protéger le bac de nettoyage des UV ... )



Mettre une poignée ? de pack de lait sur le couvercle anti UV,

certain perce et mette une pogné de meuble ou en métal, d'autre des systèmes d'aiment pour faire tenir le couvercle a un aiment mis sous une de leur étagère juste au dessus de la machine ...

Ajouter une "porte document" sur le couvercle anti UV pour ranger en ne pas perdre le réflecteur et ajouter un genre de petite languette pour facilement enlever le réflecteur ( il me semble préférable d'enlever le réflecteur quand on met le bac de lavage mais c'est peut être pas indispensable ... )



Il est préférable de faire plusieurs petite sessions d'UV ( d'une minute ) plutôt qu'une longue ( de plusieurs minutes) pour des impressions fines car l'exposition UV fait légèrement chauffer l'objet ( la réaction de durcissent est exothermique ) et l'objet peut légèrement se déformer selon comment il se trouve orienté / placé sur le plateau tournant.



Il faut bien sécher l'IPA avant "Cure" sinon cela fait un genre de zone de bavures, plastique fondu ou traces blanches.

Autre Test Anycubic Wash & Cure 2.0

https://nozzler.fr/test-de-la-wash-cure-2-0-de-chez-anycubic/



Modifié (le) Juin 16, 2022 par PPAC

[PPAC]

Une version du manuel utilisateur du "Anycubic Wash & Cure 2.0" (en)  ANYCUBIC_WASHANDCURE_2_ANL-EN.pdf (Source https://cdn-reichelt.de/documents/datenblatt/E910/ANYCUBIC_WASHANDCURE_2_ANL-EN.pdf )



Sur ma version papier, il y a les adresses et contactes des importateurs et le code bar "M02030117" sur la dernière page.

Modifié (le) Mai 26, 2022 par PPAC
Merci a Yo' pour les droits d’édition
