Fichier svg 2d vers tampon 3d imprimante résine

[Neuthe]

Bonjour à toute la communauté

J'ai besoin pour mon activité de fabriquer des tampons avec mon imprimante 3d résine (Anycubic photon mono 4k)

Je dessine sur illustrator mon tampon en 2d à l'échelle. Base tampon de 80x60mm rectangulaire, en fond gris, puis mon texte ou logo centré au milieu. Je mets le tout en miroir pour avoir les éléments à l'envers et vectorise le tout.

Mon but est d'exporter en svg ou autre si vous me conseillez, pour importer dans sketchup ou autre logiciel conseillé afin de 'extruder' mon rectangle de base tampon de 2mm puis mes textes ou logo 2 ou 3mm au dessus de la base tampon.

Pour ensuite l'exporter en .pwma le format que prend mon imprimante anycubic photon mono 4k (ou stl si elle peut et veut)

Quelle est la solution la plus simple d'après vous s'il vous plaît ?

Quel logiciel utiliser et pouvez vous m'expliquer comment y procéder.

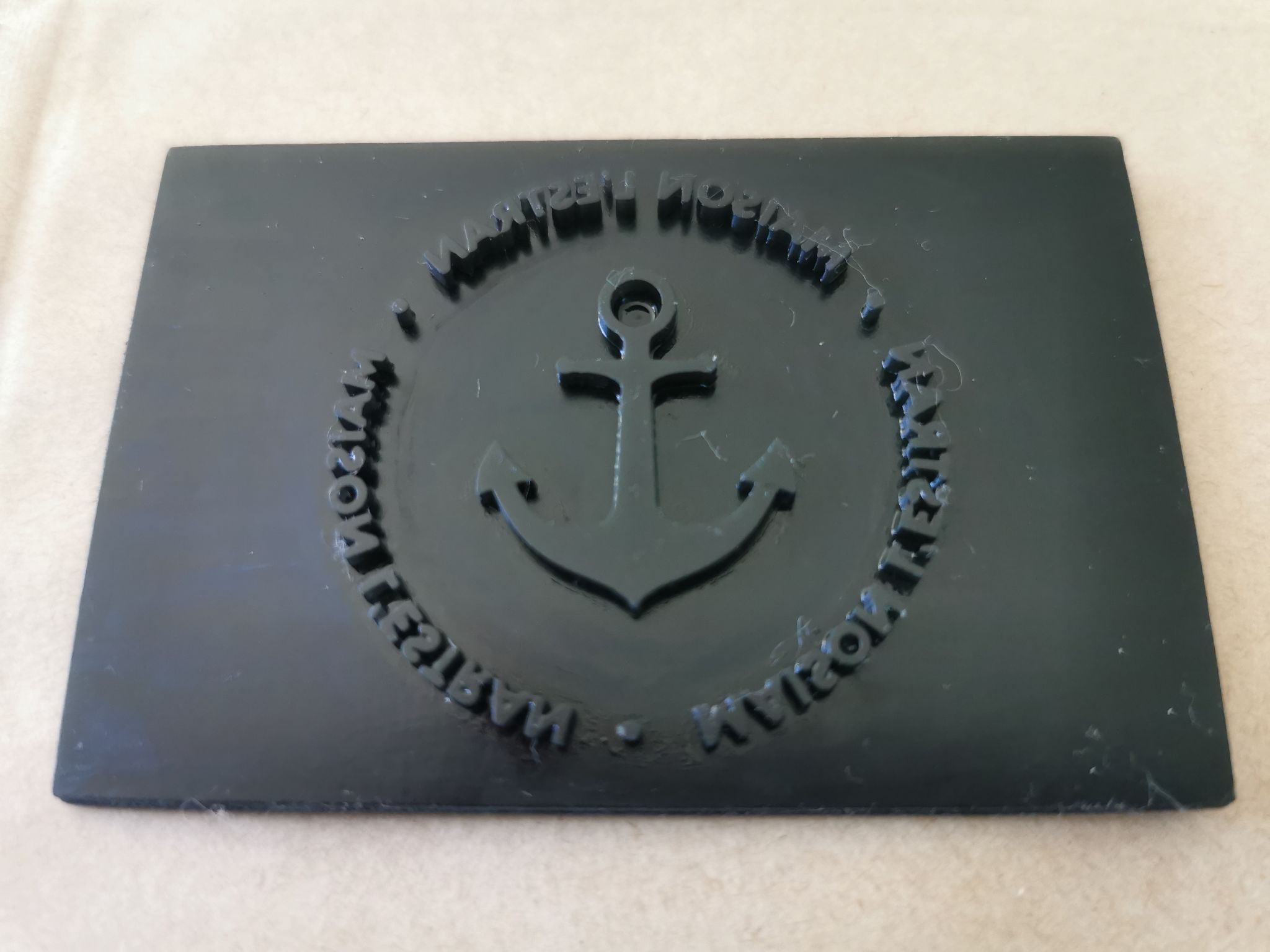

Je mets un exemple en pièce jointe d'un tampon fabriqué.

J'espère m'être fait comprendre et que vous aurez une solution à mon projet.

Merci pour votre retour

Cordialement

Pierre

[Bud.fr]

Salut

Dans ton processus décrit, je ne vois aucune notion de "tranchage", mise en tranches de ta pièce qui crée le GCode, que tu envois à ta machine.

Ton imprimante a dû être livré avec un "Slicer" , c'est de ce coté là que tu devrais chercher, surement Chitubox.



A+

[Pyroa]

@MrMagounet expert en chef des SLA anycubic va certainement mieux t'orienter que moi

Mais d'après les nombreux posts qu'il a fait, les Anycubic sont livrées avec un logiciel "Anycubic Photon Workshop"

Comme le souligne @Bud.fr, c'est un trancheur (ou slicer) qui va découper le fichier en entrée pour que ton imprimante ... imprime

A priori le logiciel anycubic, prends en charge les fichier d'extension .STL, et avec ce logiciel tu génèreras le fichier DLP2 prévu pour l'imprimante.

[Edit]:

Il prend en entrée les extensions suivantes :

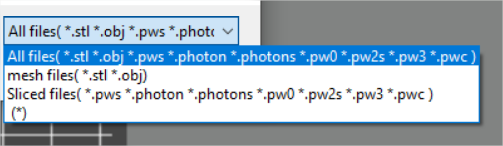

Et en sortie a priori cela dépend de l'imprimante sélectionné sur la configuration :

Modifié (le) Septembre 9, 2022 par Pyroa

[Neuthe]

@Pyroamerci pour ton retour

En effet le slicer est photon workshop mais il ne faut pas créer le fichier 3d avant cette dernière étape ? Comment générer mes reliefs de la base tampon de 2mm et de 3mm des textes ou logo ?

Je me doutais bien qu'il fallait finir par me slicer mais l'étape préalable je l'a fais facilement sur quel logiciel et comment ?

Merci à @MrMagounet de m'aiguiller ça serait très sympathique de votre part

Cordialement

Pierre

[Pyroa]

il y a 12 minutes, Neuthe a dit :

@Pyroamerci pour ton retour

En effet le slicer est photon workshop mais il ne faut pas créer le fichier 3d avant cette dernière étape ? Comment générer mes reliefs de la base tampon de 2mm et de 3mm des textes ou logo ?

Je me doutais bien qu'il fallait finir par me slicer mais l'étape préalable je l'a fais facilement sur quel logiciel et comment ?

Merci à @MrMagounet de m'aiguiller ça serait très sympathique de votre part

Cordialement

Pierre

Ahhh je n'avais pas compris que tu voulais faire le model 3D ! Je  croyais que tu l'avais déjà !

Alors tu as :

SketchUp
Autodesk Fusion 360
Personnellement j'utilise Solidworks mais c'est payant et vraiment pas donné

Modifié (le) Septembre 9, 2022 par Pyroa

[Neuthe]

@PyroaOK pour sketchup merci toutefois ça ne m'avance pas beaucoup

Il faut que j'importe le svg dans sketchup et merci à @MrMagounetde m'expliquer s'il vous plaît, comment générer les reliefs de 2mm de base tampon et 3mm des textes ou logo pour que je l'enregistre en stl afin de l'importer dans anycubic photon workshop et finir par enregistrer en pwma

Merci beaucoup

[Pyroa]

2s de recherche dans google :



ET en plus ils montrent comment à partir du fichier svg importé comment faire un bosselage/extrusion.

Et pour exporter une STL :



[MrMagounet]

il y a 46 minutes, Neuthe a dit :

@PyroaOK pour sketchup merci toutefois ça ne m'avance pas beaucoup

Il faut que j'importe le svg dans sketchup et merci à @MrMagounetde m'expliquer s'il vous plaît, comment générer les reliefs de 2mm de base tampon et 3mm des textes ou logo pour que je l'enregistre en stl afin de l'importer dans anycubic photon workshop et finir par enregistrer en pwma

Merci beaucoup

Salut a toi alors pour ma part j'utilise pas Sketchup mais Fusion 360 comme ce qui t'a ete expliquer pour Stechup sur F360 on peux importer des images vectoriel et après directement extruder les elements a la hauteur souhaiter.
Il faudra après quoi exporter l'objet en fichier STL, Je te recommande pas d'exporter directement l'élément en fichier reconnue par l'imrpimante car dans ce cas Sketchup Tranche on ne sais vraiment pas comment l'objet et la attention les degats.
Je te conseille toujours d'exporter l'objet en STL puis de le trancher toi même soit sur PhotonWorkshop ou un autre slicer (perso je préfère Lychee moi, car il y a pas mal de profils de résine du commerce dans la blibliothèque du soft et sa aide bien des les réglages lié a la résine)
il ne te restera plus qu'a imprime ton tampon.

P.S : pour ceux que cela intéressera il faut savoir que chaque modèle d'imprimante Résine Anycubic a sont propre format de fichier trancher par exemple pour une Photon M3 on a des fichiers .PM3

[Neuthe]

Merci pour ces précieux conseils je vais regarder à tout ça ce week-end et vous tiens informé si j'arrive à suivre le tuto sketchup que @Pyroa m'a sympathiquement fourni

J'imaginais qu'il y avait des tutos youtube mais lequel et comment m'était nécessaire par vos soins de professionnels

Merci à très vite

[Neuthe]

Les tutos ne peuvent pas convenir car je suis sur Mac os

Quel est le logiciel le mieux adapter s'il vous plaît pour importer un svg pour ensuite extruder sur 2mm ma base tampon et 3mm mes textes ou logo ? Afin d'exporter un fichier stl à ouvrir avec photon workshop

Merci beaucoup

[Bud.fr]

Salut

Je ne connais pas le monde des MAC, mais c'est juste pour faire un tampon, tu pourrais essayer avec TinkerCad (https://www.tinkercad.com/) qui est un logiciel EN LIGNE , qui serait suffisant pour ce genre de projet.

Regardes cette vidéo, intéressant pour toi vers 7'10 : https://www.youtube.com/watch?v=KHKdS5S6YMI

Penses bien à sauvegarder en STL  (et pas .OBJ par défaut) puis direction ton trancheur et à suivre .......



A+

[pascal91]

Le 09/09/2022 at 17:03, Neuthe a dit :

Quel est le logiciel le mieux adapter s'il vous plaît pour importer un svg pour ensuite extruder sur 2mm ma base tampon et 3mm mes textes ou logo ? Afin d'exporter un fichier stl à ouvrir avec photon workshop

bonjour

tu peux utiliser freecad ( il y a une version mac)

en suivant ce tuto , tu devrais t'en sortir

[Neuthe]

Bonjour à tout le monde ,

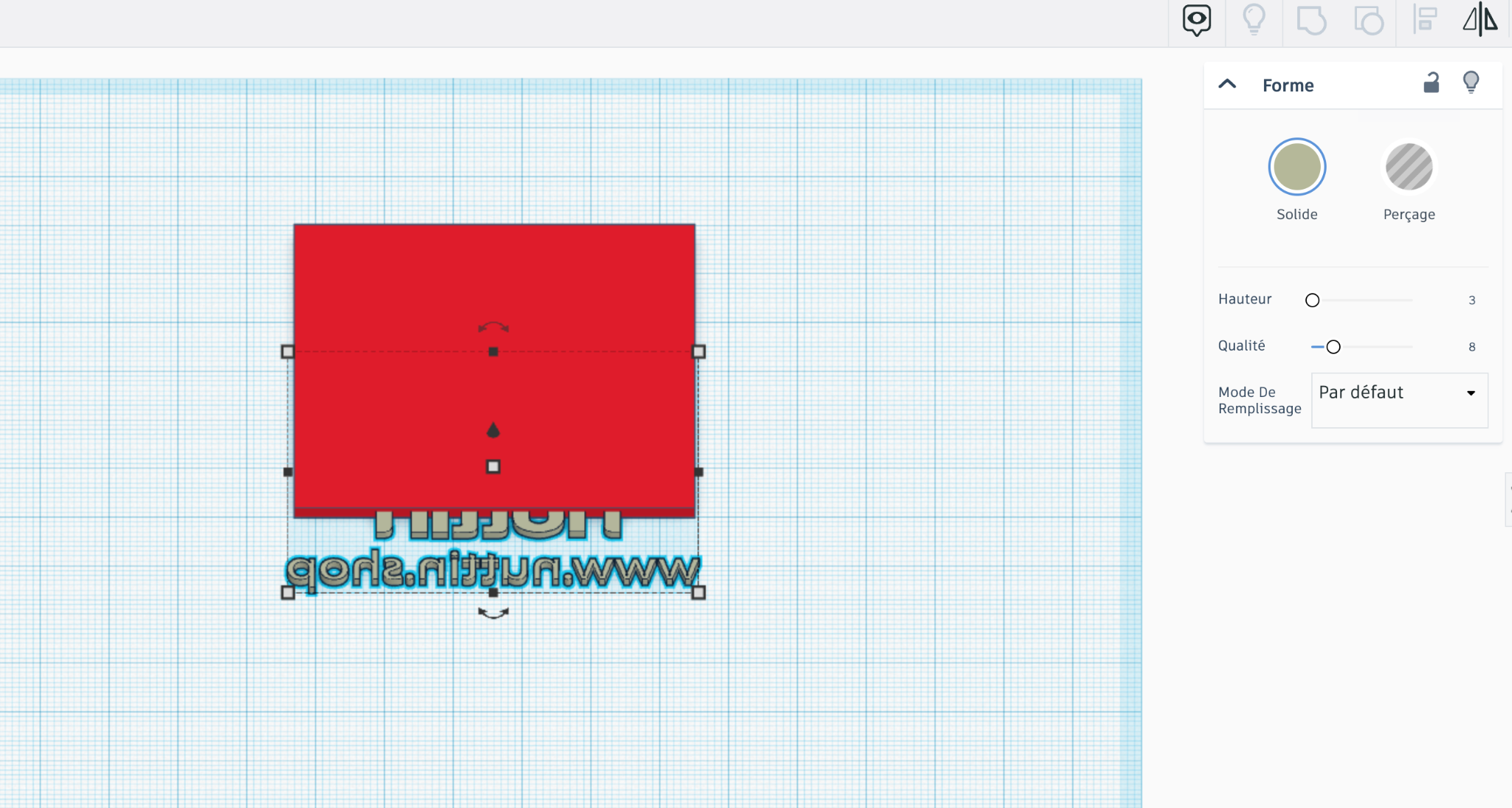

Tinkercad semble être une solution plutot simple, merci @Bud.fr mais je n'arrive pas à mettre mes reliefs sur un rectangle que j'ai créé

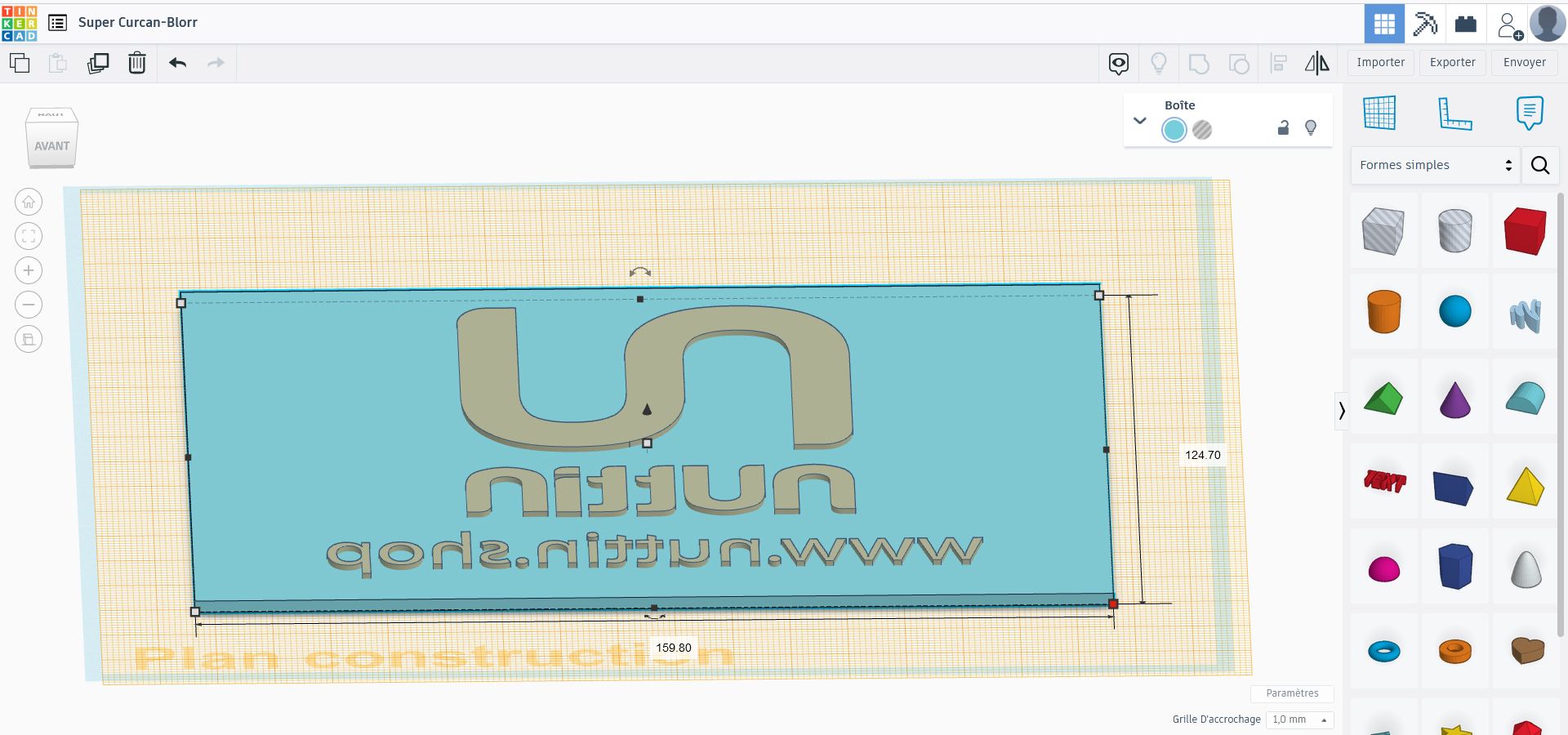

Pour le centrer au milieu du rectangle aussi je n'y parviens pas. ( voir capture ci-dessou)

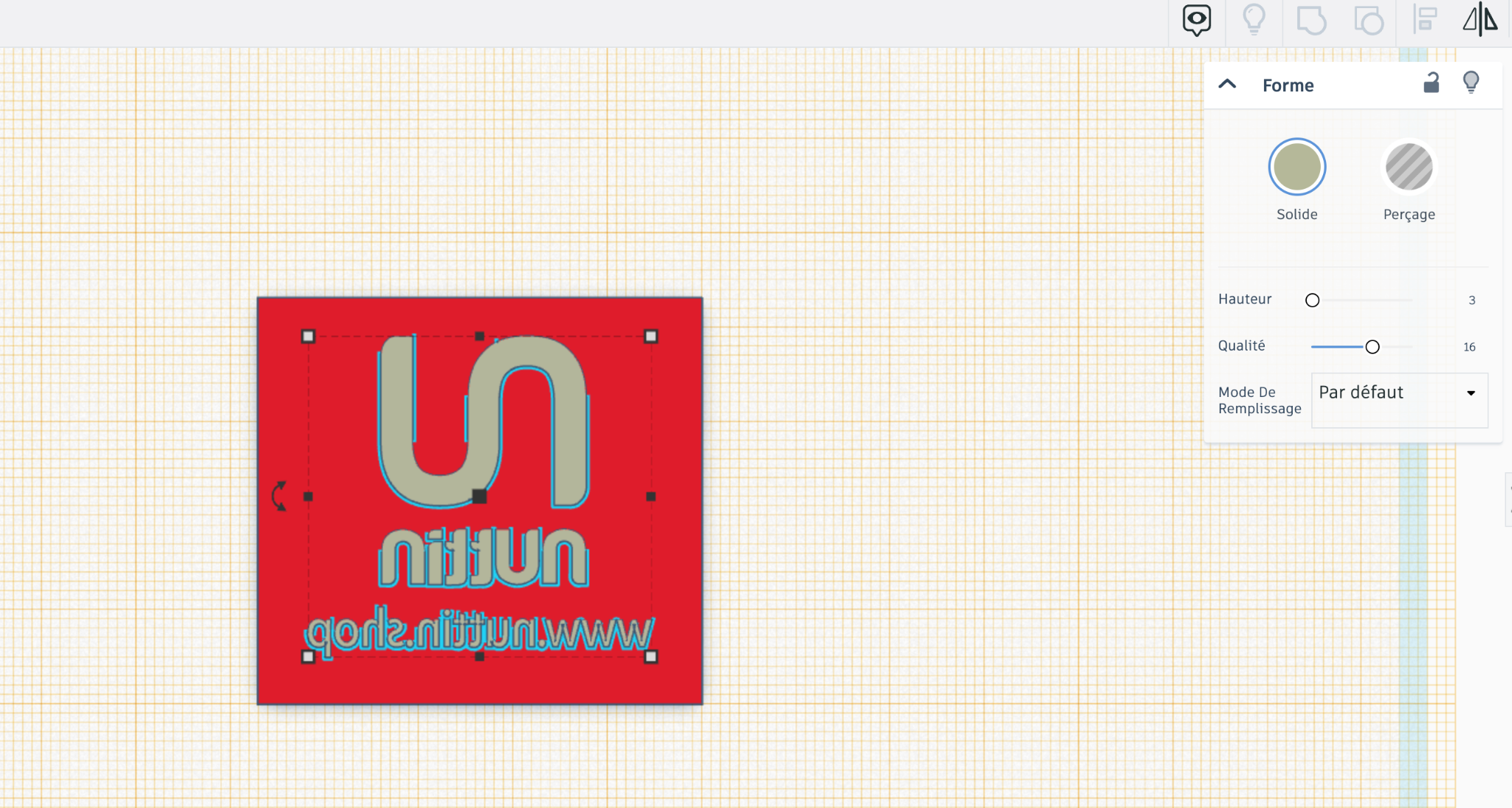

Pouvez-vous s'il vous plaît m'expliquer comment faire pour que je définisse comme voulu, mon texte svg à hauteur de 3mm au dessus du rectangle qui lui doit faire 2mm de hauteur.
Si vraiment je n'y parviens pas, je propose de rémunérer un fichier 'type' sur tinkercad en message privé en paypal, afin que je réussisse toujours à 'fabtiquer mon fichier' stl afin de l'importer dans photon workshop. Merci pour votre aide.
Cordialement.
Pierre.

Comment faire passer le fichier svg ( les textes ) au dessus du rectangle?
Merci

[PPAC]

il y a 32 minutes, Neuthe a dit :

Comment faire passer le fichier svg ( les textes ) au dessus du rectangle?

Et si tu met une Hauteur pour la forme basé sur le SVG plus grande que la hauteur du pavé ?

Edit :

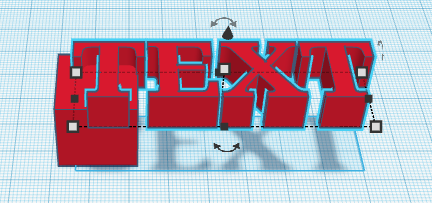

en fait, une fois sur l'objet, il faut arriver a cliquer et glisser le petit cône  qui se transforme en quad il y a le curseur dessus pour déplacer en Z

Modifié (le) Septembre 15, 2022 par PPAC

[Neuthe]

@PPAC

Mon rectangle est à 2mm les textes à 3

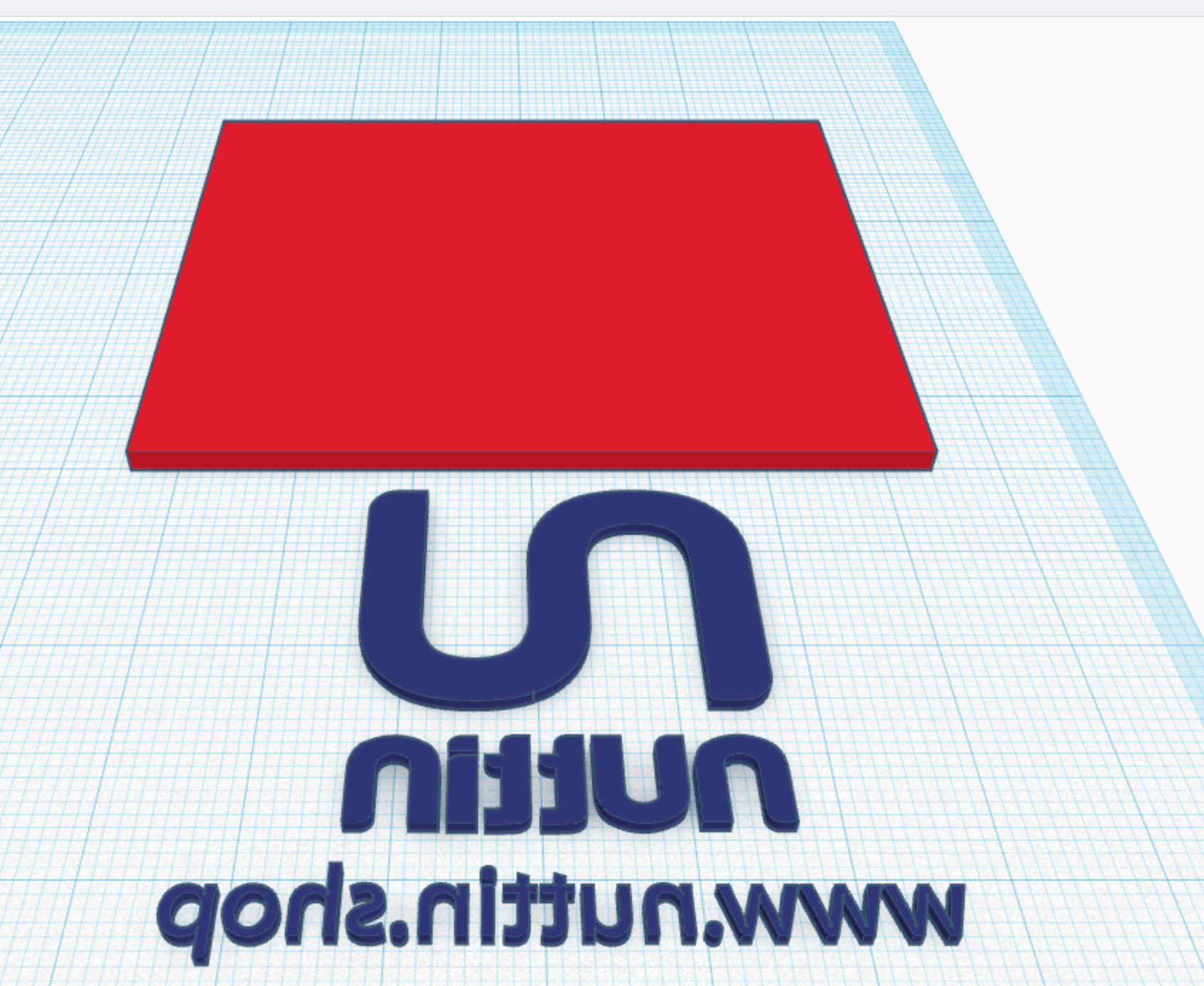

Faut réussir à mettre les textes par dessus le rectangle et j'ai réussi normalement mais je n'y parviens pas

Un fichier type gentiment par vos soins ça ne serait pas de refus, si ce n'est pas long quelqu'un peut me le faire rapidement s'il vous plaît

En mp merci beaucoup

Voici le lien : https://www.tinkercad.com/things/1yWu6Ti4gwy-super-curcan-blorr/edit?sharecode=Kli8nxrR0r3Zjj17vcLeHpR0M3999LHNO4j9OZUm66I

Un grand merci

[PPAC]

Il y a 2 heures, Neuthe a dit :

Un grand merci



Il y a 2 heures, PPAC a dit :

en fait, une fois sur l'objet, il faut arriver a cliquer et glisser le petit cône  qui se transforme en quad il y a le curseur dessus pour déplacer en Z

Et donc étrangement si je met en qualité au dessus de 16? pour le logo, chitubox me dit que le .stl exporté a un problème et la hauteur du logo ne semble pas être la bonne ( mais il y a bien un relief ... )

Donc voici une version qui semble passer sans erreur Super Curcan-Blorr (6).stl

Modifié (le) Septembre 15, 2022 par PPAC

[Neuthe]

Je regzrde ce soir en rentrant merci

[Neuthe]

Bonsoir à tout le monde,

Savez vous pourquoi ma mise à l'échelle sur TINKERCAD est parfaite MAIS lorsque j'importe mon .STL dans le slicer Photon worshop, l'échelle / le centrage n'est pas le même? ( aussi, les traits bleu vont ils être visible à l'impression? )

J'ai bien envie de faire un essaie d'impression sur ma Photon mono 4K mais savez la raison pour laquelle la similarité entres les deux 'logiciels' ne se fait pas comme il faut?
Je n'ai pas la possibilité d'agrandir une fois le fichier STL importé sur workshop.

Aussi, merci de dire comment vous avez réussi à mettre les textes par dessus le bloc base rectangle, pour les prochaines fois?
Vous êtes au top merci

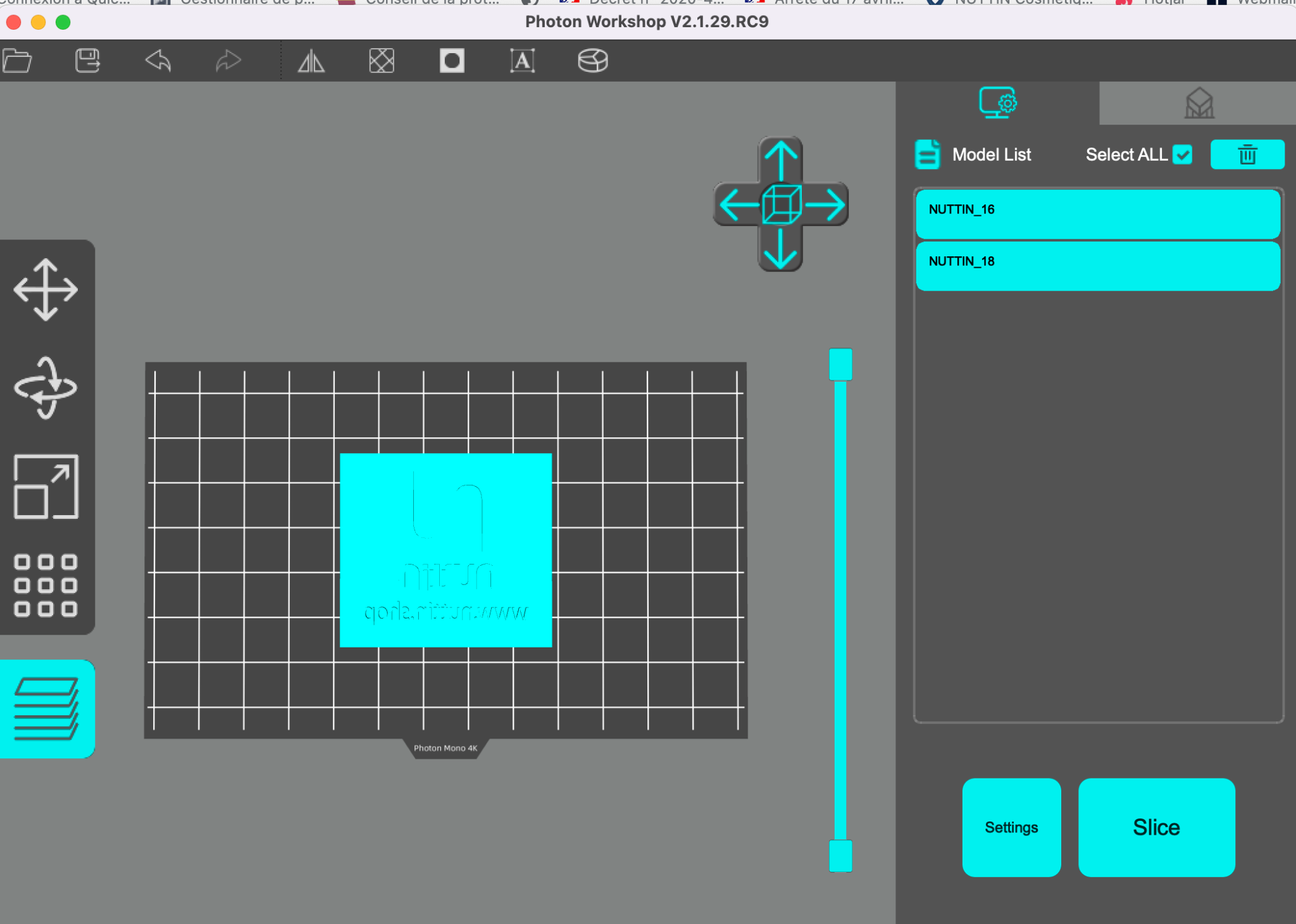

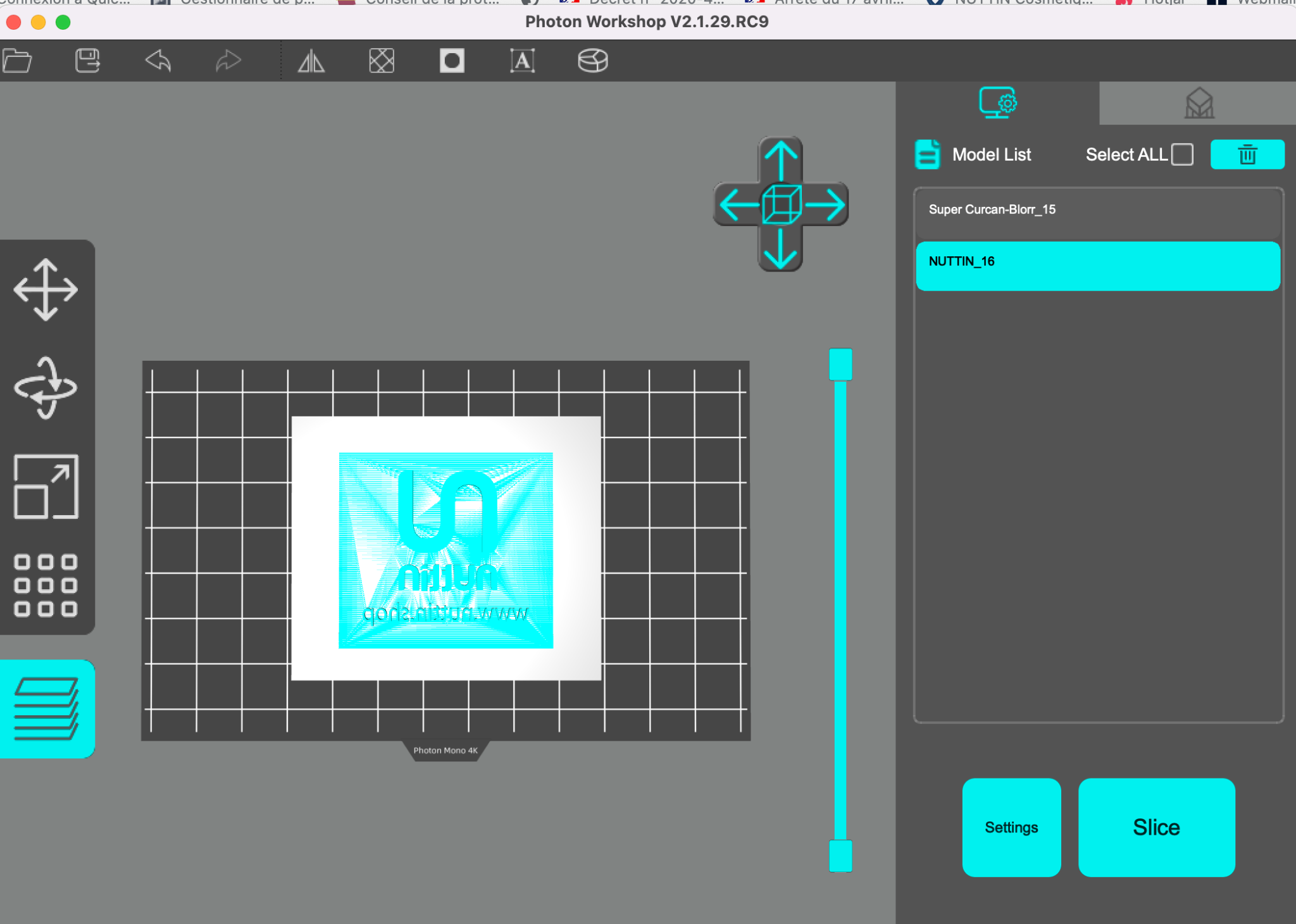

Il avait un bloc de base sur photon workshop dont je n'ai pas fais attention, voir ci-dessous ce que ça donne avant impression?

Quen pensez-vous?

Je vais essayer de lancer l'impression et vous tiens informé.
Je vous tiens informé merci

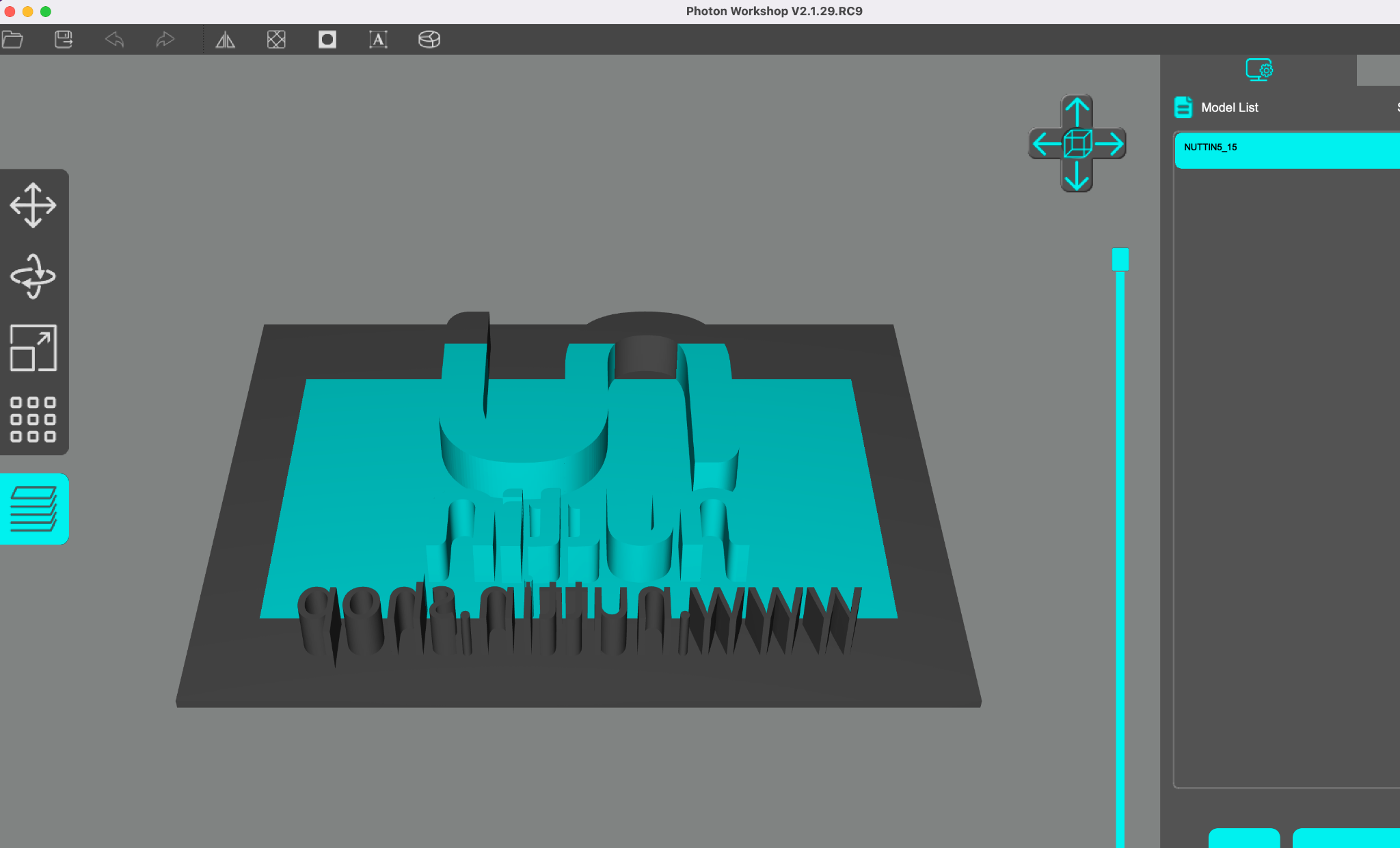

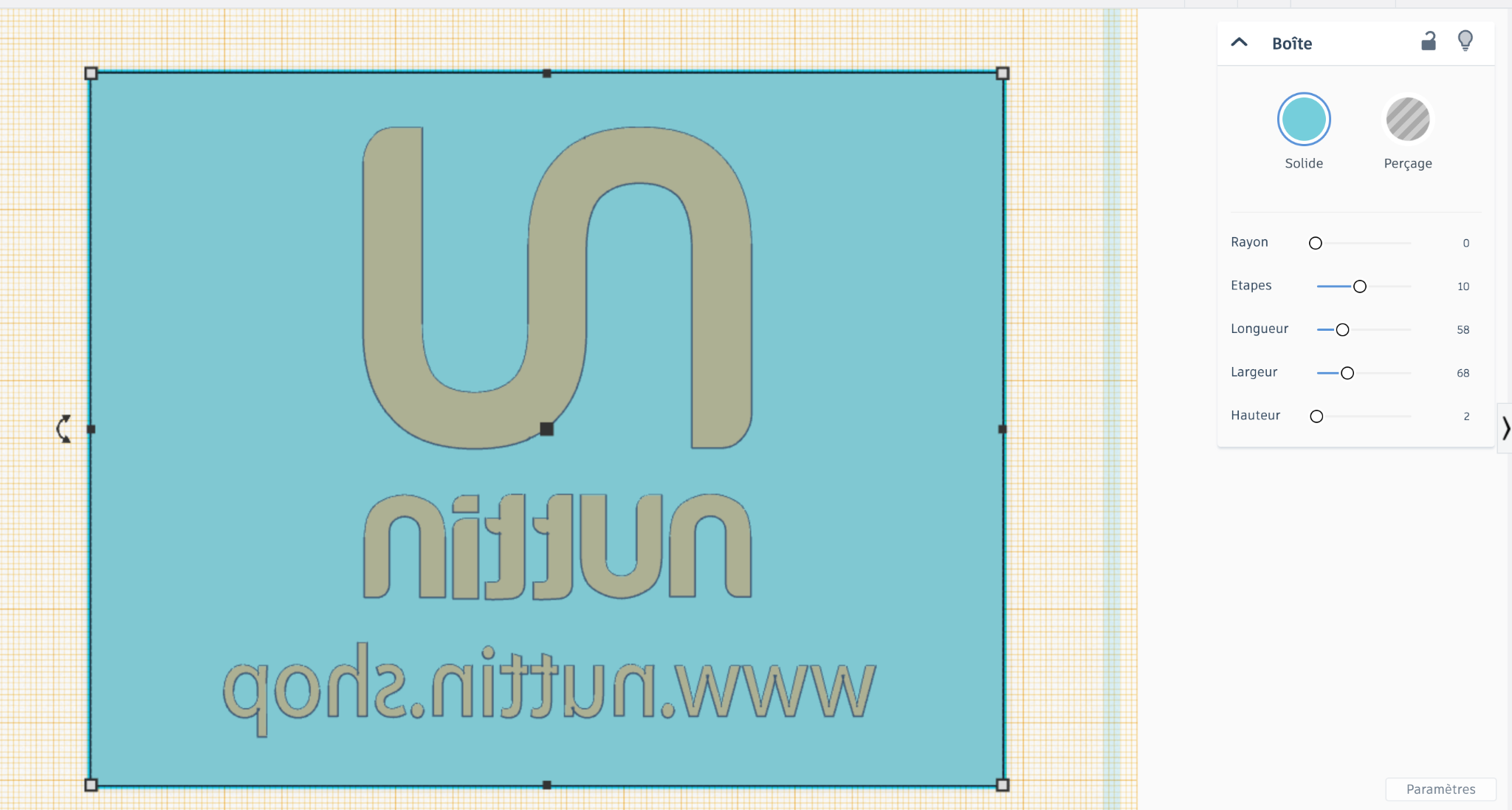

Après y avoir passé 1h, il y a problème de mise à l'échelle entre TINKERCAD et mon slicer Photon workshop, voir captures ci-dessous

On voit bien que j'ai mis 68x58 sur Tinkercad MAIS quand jimporte le stl sur photon workshop, il dépasse la zone imprimable qui 'normalement' est supérieure à 68x58

Comment pouvez vous l'expliquer et m'aider s'il vous plaît?

Vous pouvez avoir accès sur le lien ci-dessus sur tinkercad

Je pense que je ne suis pas très loin du but.
Merci encore !

[Neuthe]

@PPACas tu une idée de pourquoi mes 68x58mm sur tinkercad, se retrouvent trop grand sur la zone d'impression sur mon slicer photon workshop

La zone d'impression maxi de la photon mono 4k est de 132x80mm

Merci pour ton retour

Cordialement

Pierre

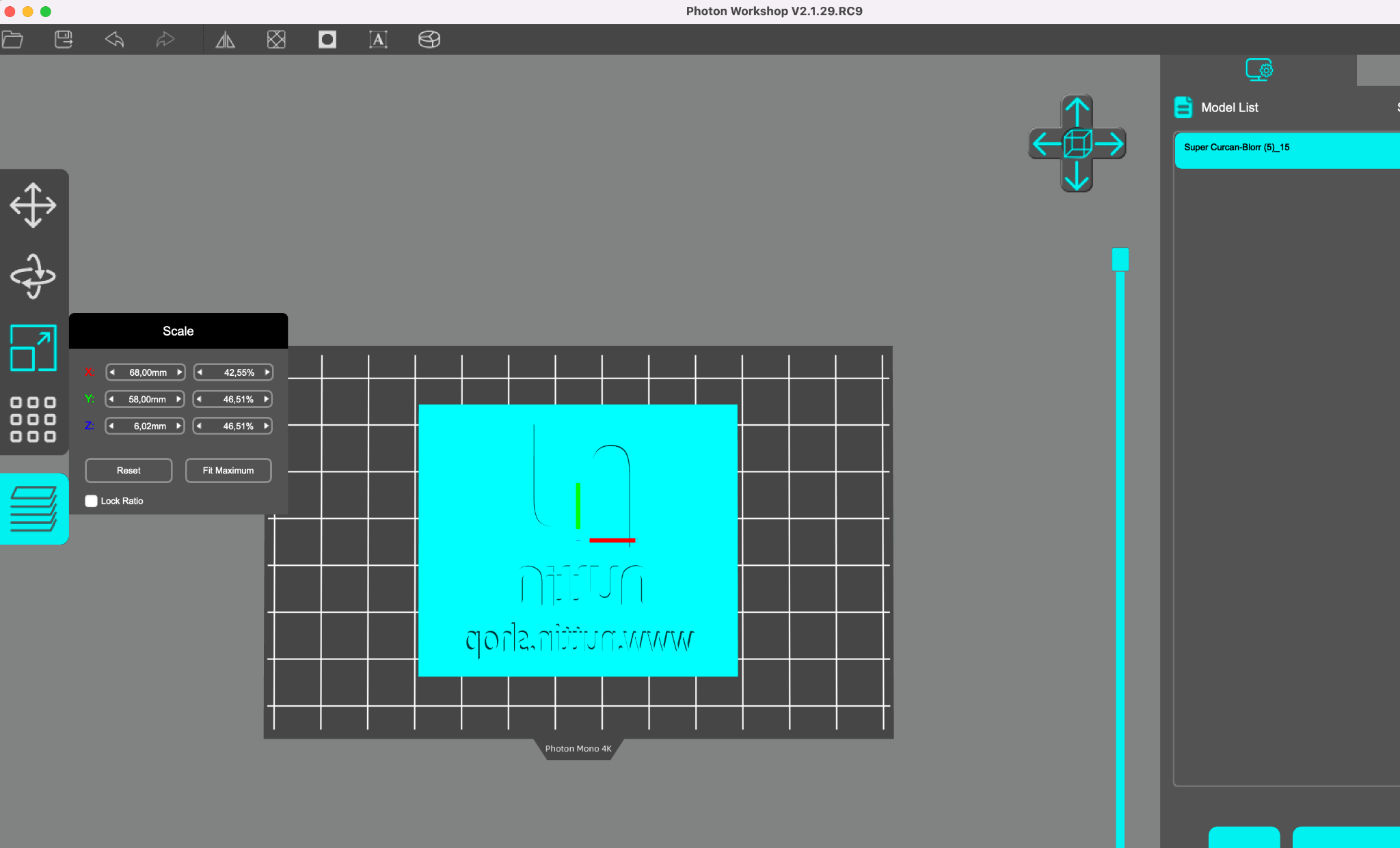

Je pense avoir trouvé dans photon workshop, à gauche dans 'scale' on peut redéfinir les X et Y donc j'ai mis 68x58 (voir capture ci-dessou)
Vous validez que c'est bien ça ? Je vais lancer l'impression.
Merci

[pascal91]

Il y a 2 heures, Neuthe a dit :

Je pense avoir trouvé dans photon workshop, à gauche dans 'scale' on peut redéfinir les X et Y donc j'ai mis 68x58 (voir capture ci-dessou)
Vous validez que c'est bien ça ? Je vais lancer l'impression.

oui c'est validé

après vérification de ton fichier , on voit que les cotes exactes ne sont pas 68x58 mais 159.80x124.70  voir  l'image



je ne connais pas tinkercard mais il est possible que leurs cotations soient à leur sauce !

Modifié (le) Septembre 16, 2022 par @pascal@91

[PPAC]

Je me permet de faire le lien avec le sujet suivant ( car utilisation d'un fichier SVG mais là sous FreeCAD )
