Bonjour,

Je souhaite vous faire partager mon 'expérience' sur SolidWorks, libre à vous de la compléter,

Modifié (le) par Weiling

Partager ce message


Lien à poster
Partager sur d’autres sites

Franchement quand je vois ce que t'as pu faire pour le ZMR je me dis que je galère grave à modéliser avec des côtes aléatoires sous SketchUP pour recommencer après avoir imprimé un objet mauvais :D Tu nous proposes quoi ?

Partager ce message


Lien à poster
Partager sur d’autres sites

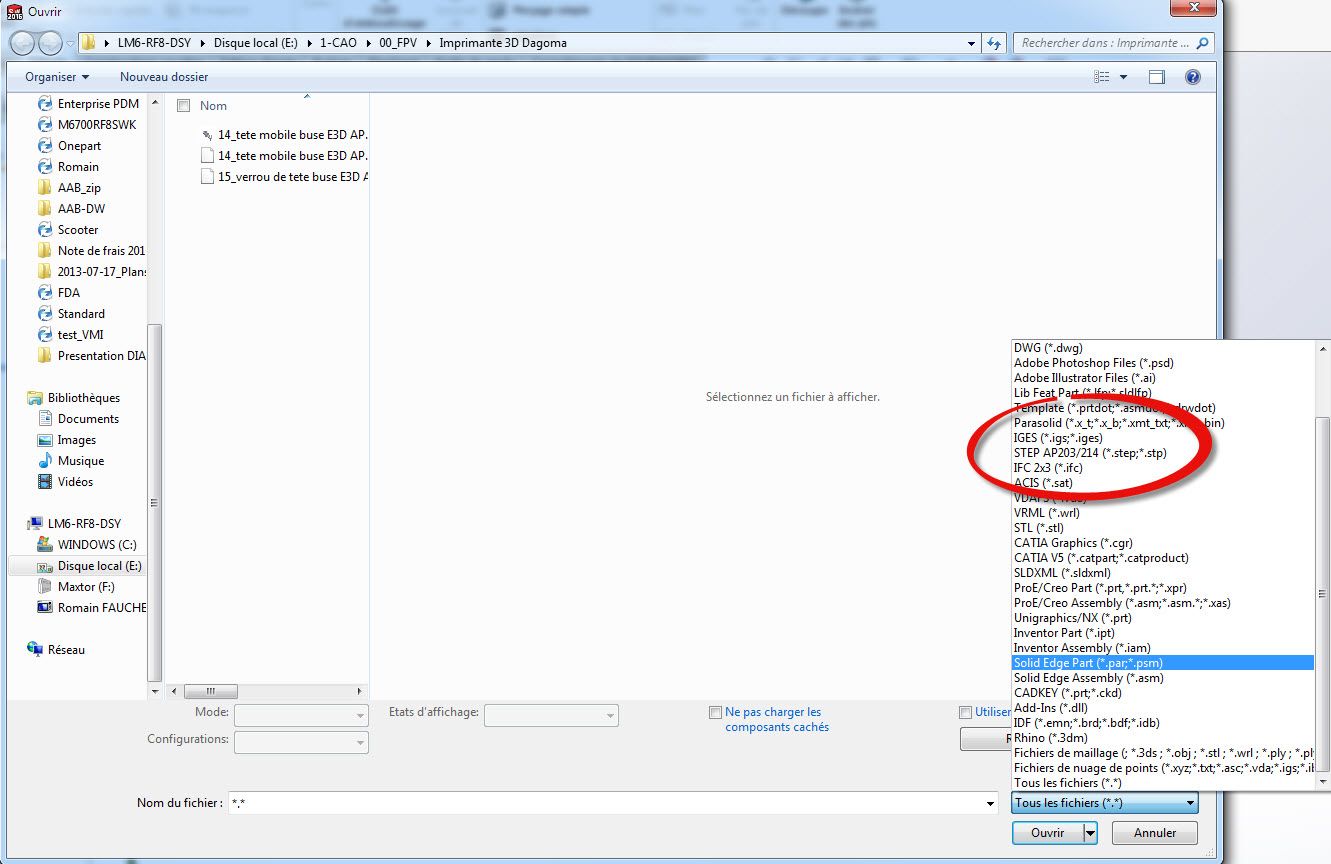

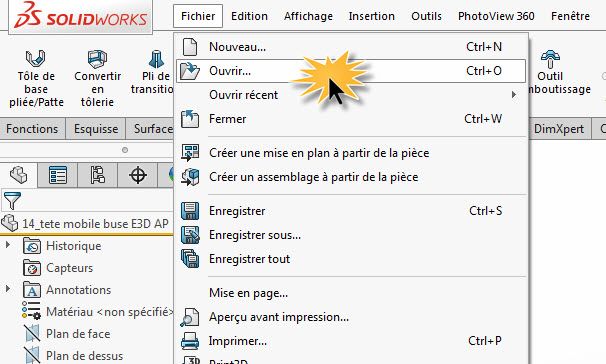

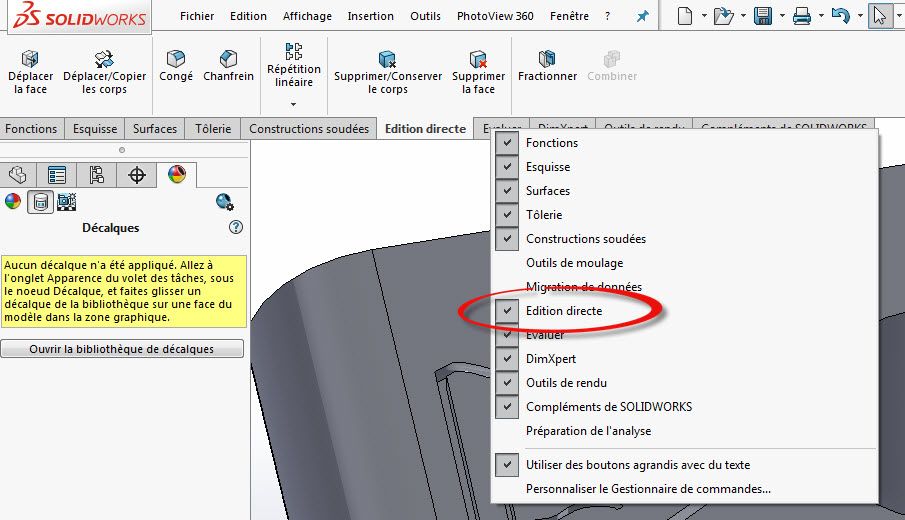

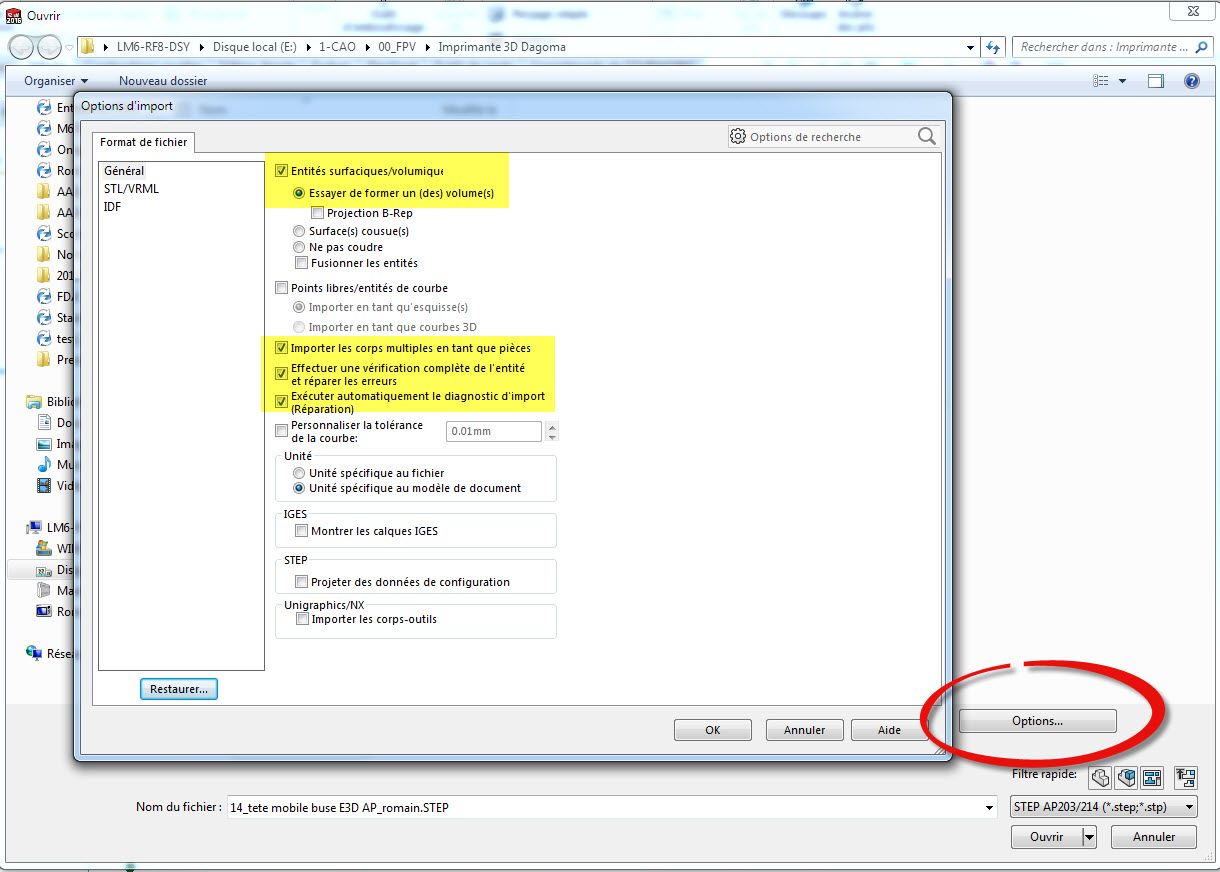

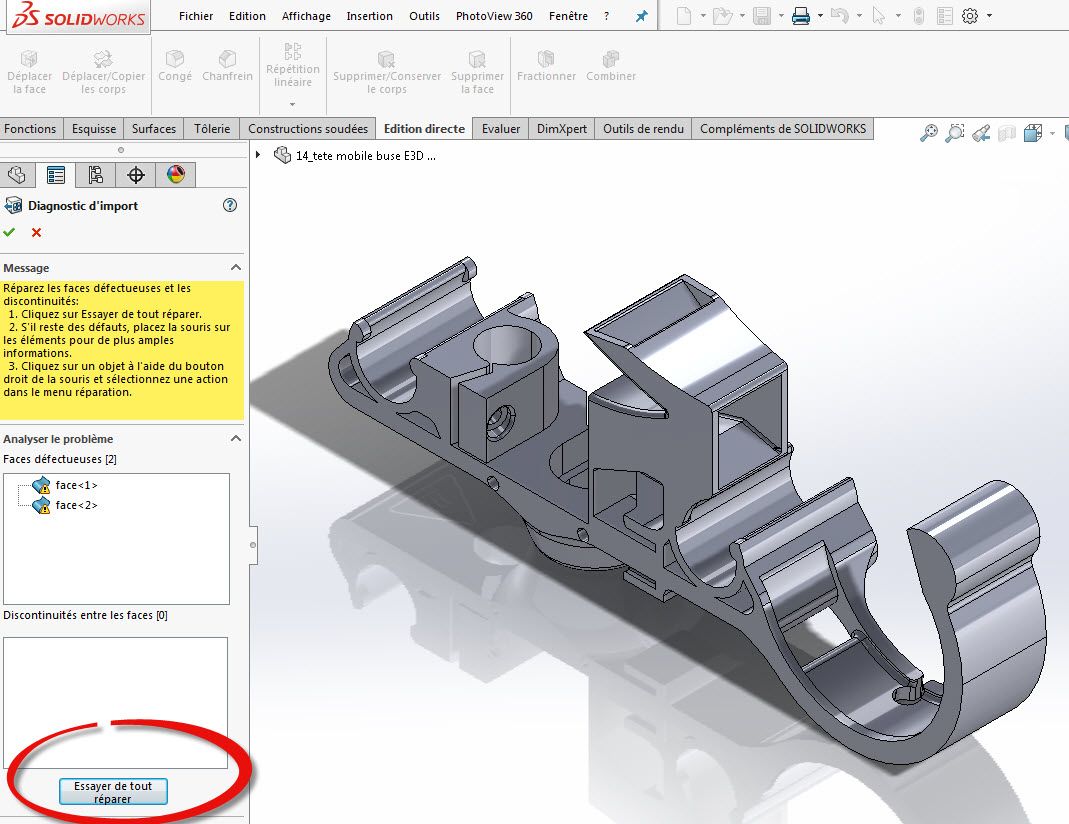

Comment réparer des faces défectueuses ou alors modifier un modèle importé: Faire apparaître l'onglet "Edition direct" en utilisant le clic droit souris sur un autre onglet de l'interface.

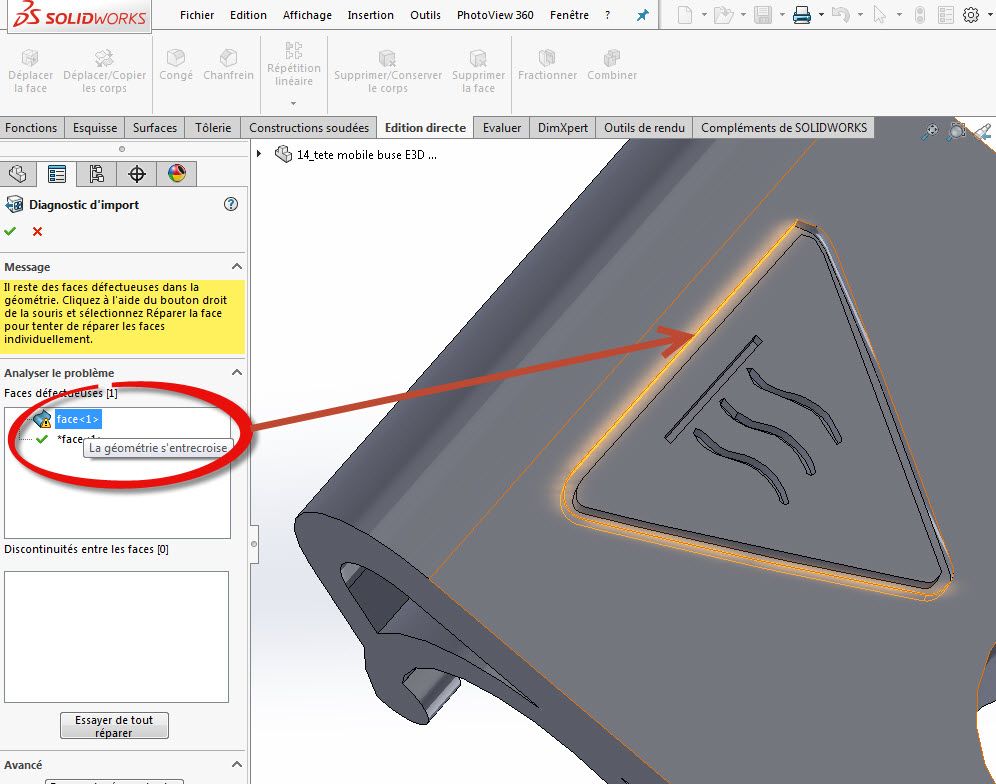

Utiliser la commande: Supprimer la face et choisir l'option : supprimer et combler les discontinuitées

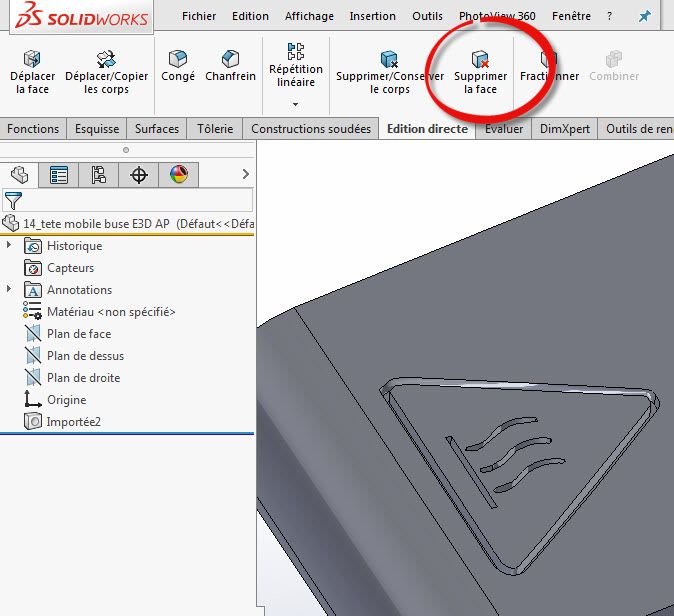

0006 supprimer face.jpg

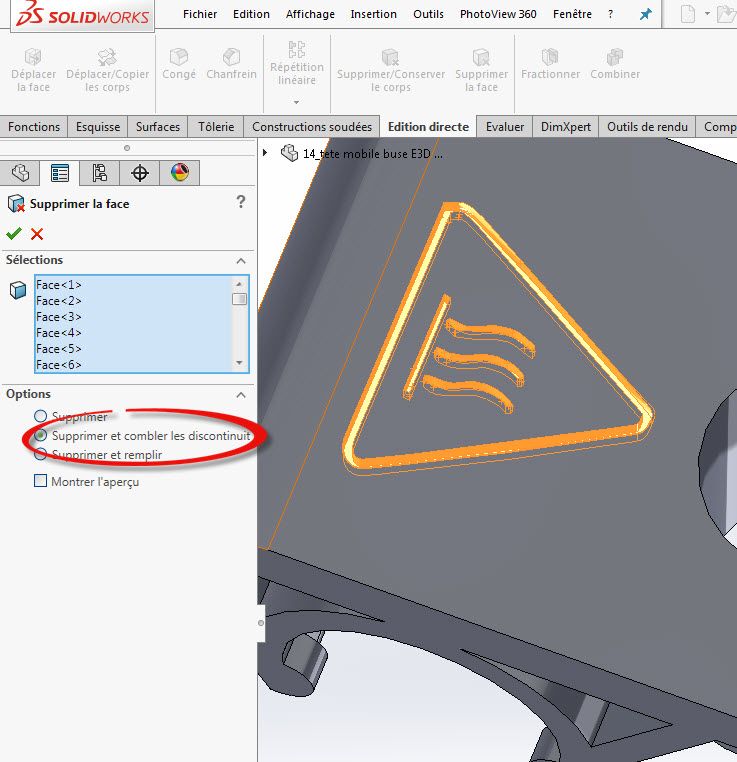

0007 selection faces.jpg

0005 1 menu.jpg

0008 correction modele propre.jpg

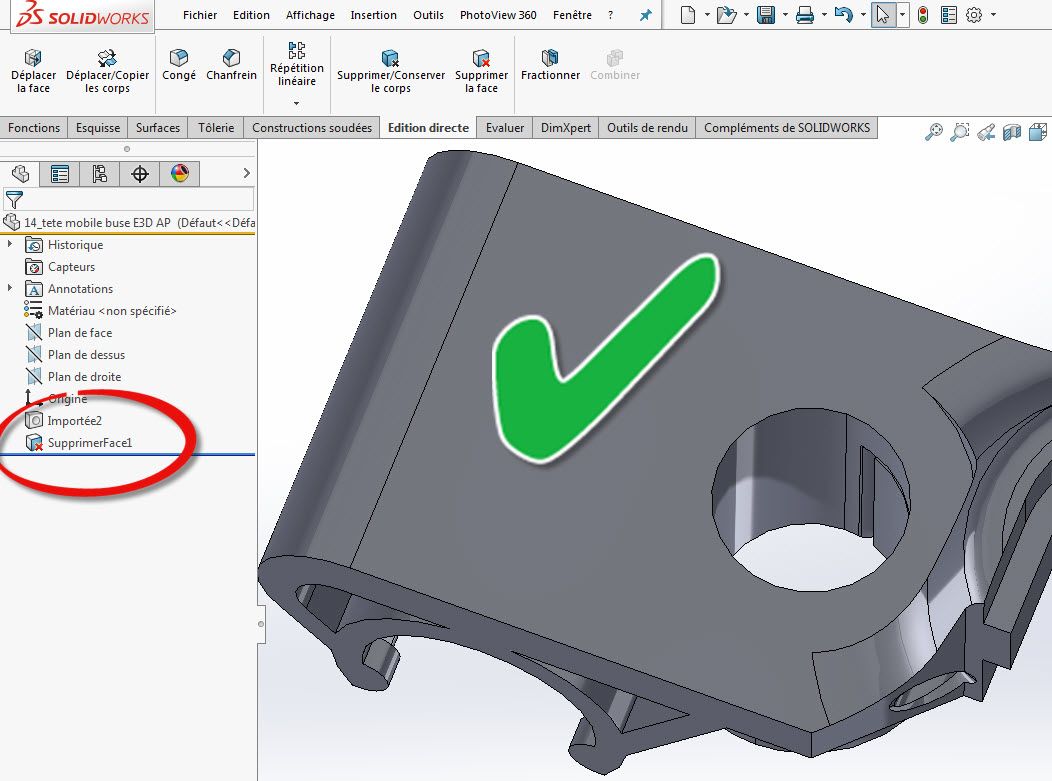

Voila le modèle est mathématiquement propre... Cela veut dire qu'avec cette méthode, le fichier STL généré sera de bien meilleur qualité. Il est a noter que cette méthode permet aussi de supprimer des congés ou autre fonction sur des modèles 3D importé



EX:

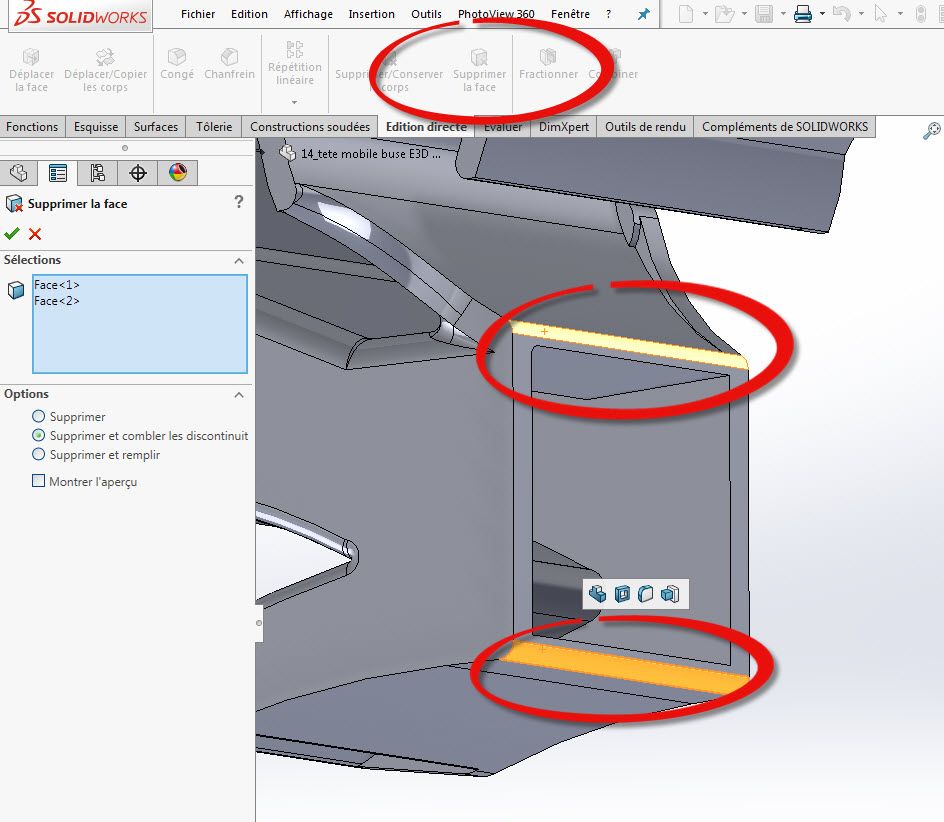

0009 suppression congés.jpg

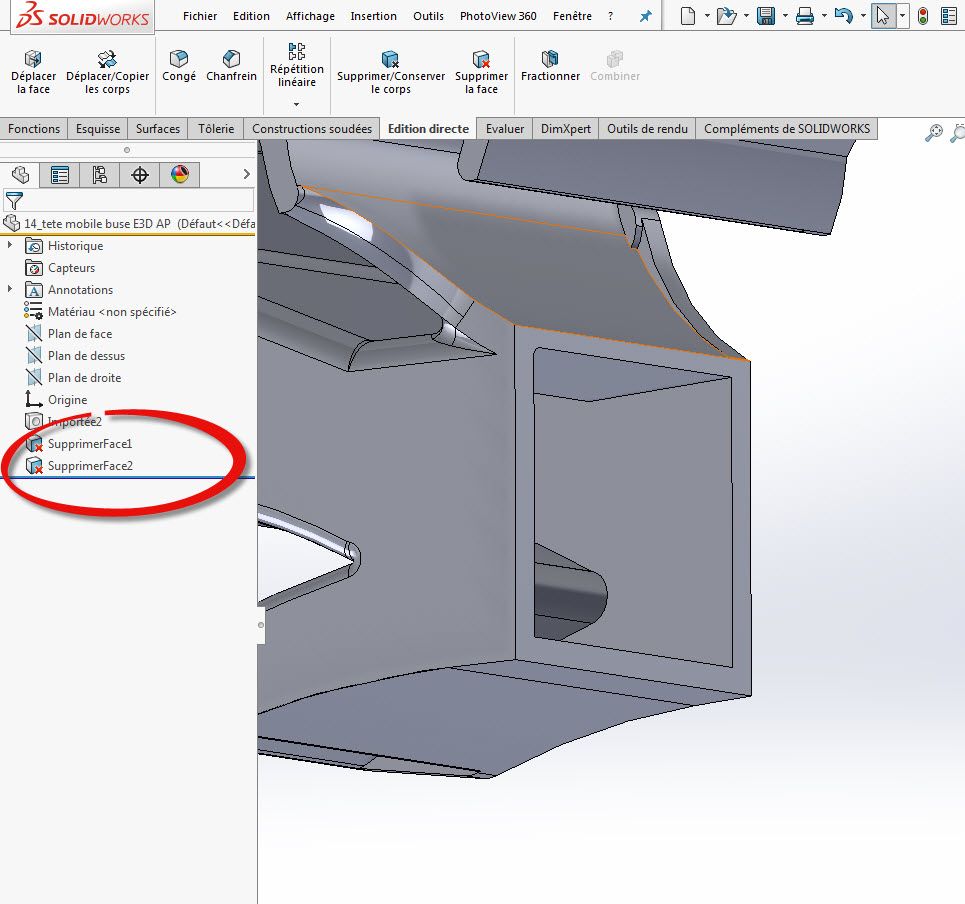

0010 suppression faces.jpg

Pour ceux qui voudrait rallonger la pièce jusqu'au ventilateur...



Romain

PS: vous pouvez aussi me demander des sujets particuliers qui peuvent vous intéresser

Modifié (le) par inventor

Partager ce message


Lien à poster
Partager sur d’autres sites

Faire des formes "simples", par balayage d'une section 2D le long d'une trajectoire, c'est le cas du tuyau...

Je vais faire ce tuto en travaillant dans un assemblage, et en modifiant une pièce de cet assemblage

Ici le point important est la trajectoire décrite par la fonction qui est "contrainte" par rapport à son environnement, le départ est tangent à la forme existante et l'arrivée est colinéaire à la pièce cible (le ventilo dans mon cas). C'est important pour la fonction "mécanique de la pièce" mais aussi pour l'imprimante 3D qui va faire des mouvements propres.



0011 éditer la pièce.jpg

0012 creer esquisse.jpg

0013 resultat.jpg

0014 creer esquisse balayage.jpg

0015 creer une spline.jpg

0016 spline.jpg

0017 contrainte spline.jpg

0018 resultat contrainte 1.jpg

0019 contrainte autre coté.jpg

0020 balayage.jpg

0021 fonction balayage.jpg

0022 le resultat.jpg
