solidworks Problème sur extrusion qui doit joindre deux faces

[totonor]

Bonjour à tous,

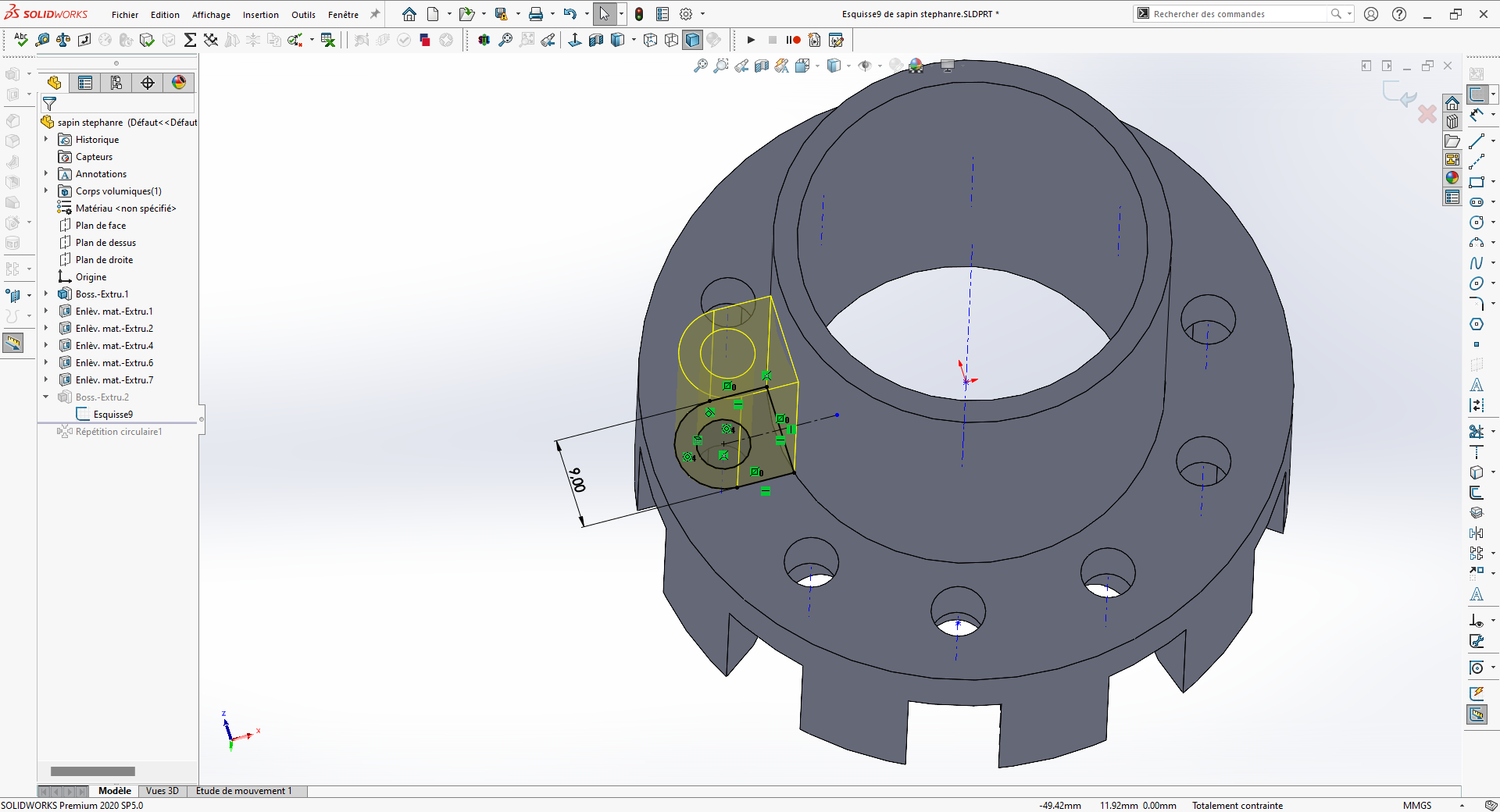

Je débute sous solidworks et je rencontre un problème. Je ne sais pas comment faire la partie avec les diamètres. Celle ci doit venir en appui sur le cylindre et est dans le prolongement des diamètres.

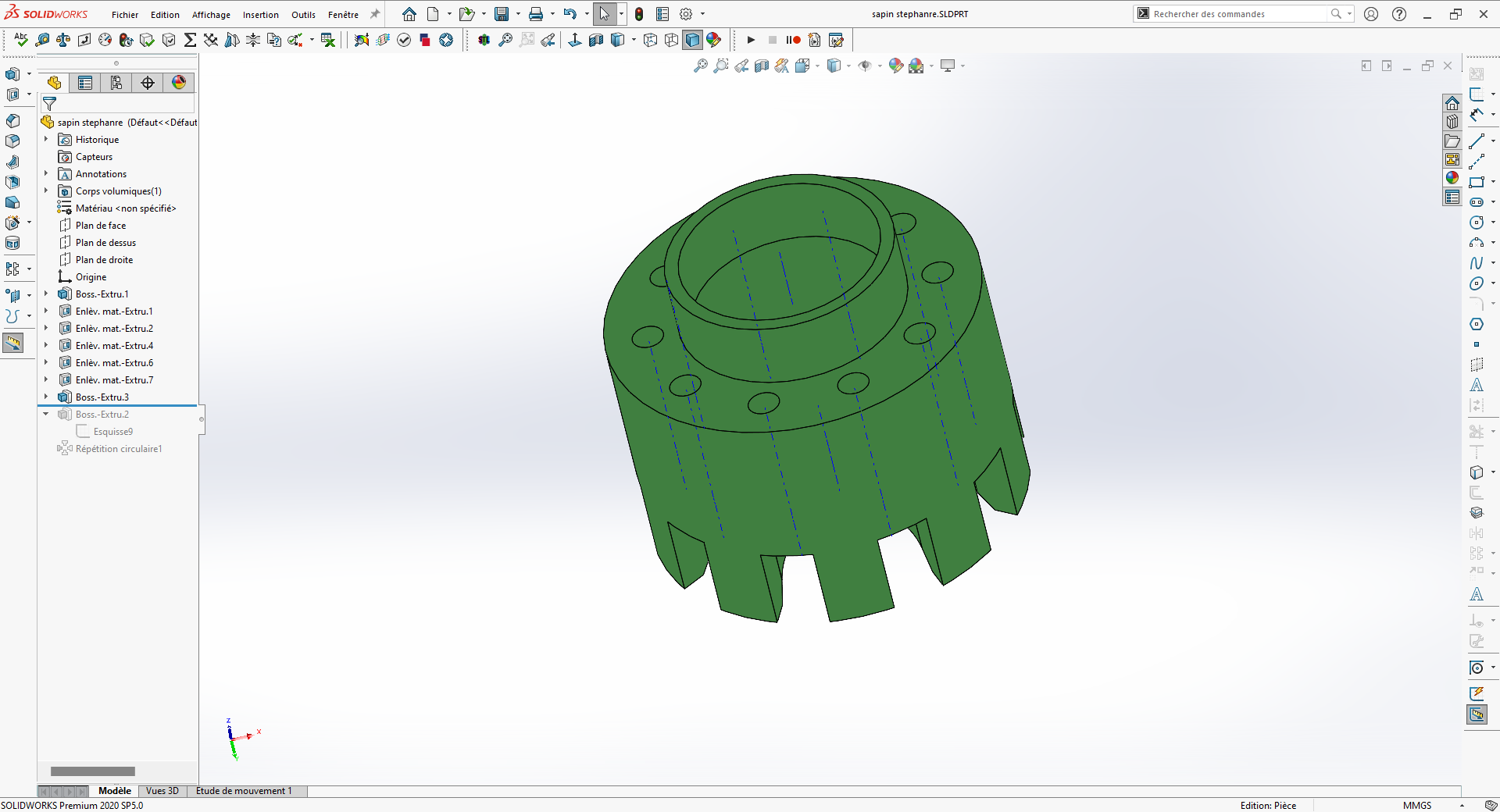

Pour que cela soit plus clair, je vous joint deux photos et le projet solidworks 2019 au cas ou.

Pouvez vous me dire comment faire la partie manquante ?

D'avance merci pour votre aide

sapin stephanre.rar

[pommeverte]

Salut,

Je n'ai peut-être pas bien compris la demande, mais il me semble qu'il suffit d'extruder une esquisse puis de la répéter 10x:

Citation

ceci dit, si l'original a cassé au niveau des 10 trous, il vaudrait peut-être mieux la faire pleine :

Citation



Modifié (le) Octobre 18, 2022 par pommeverte

[Steeve Osteen]

même avis que @pommeverte sur la répétition, et sur la version renforcée.

[gerardm]

bonjour,

La première question à se poser c'est: Quelles sont les surfaces fonctionnelles (surfaces qui sont en contact avec un autre objet)?

Sur un bout de papier tu dessines (sans échelle) juste la forme de ces surfaces. Il te restera à mettre de la matière autour. Là tu passes sur la CAO.

Par exemple, les évidements de forme triangulaire sont-ils nécessaires?

La pièce originale devait sans doute être moulée, toi tu la fabrique avec une imprimante 3D, donc tu n'as pas les mêmes problèmes de fabrication.

Tu peux faire des formes pleines si tu le veux.

Pour augmenter la solidité de ta pièce supprime tous les angles vifs de raccordement. Mets des congés (arrondis).

[papajds]

Bonjour,

si ça peut t'aider..

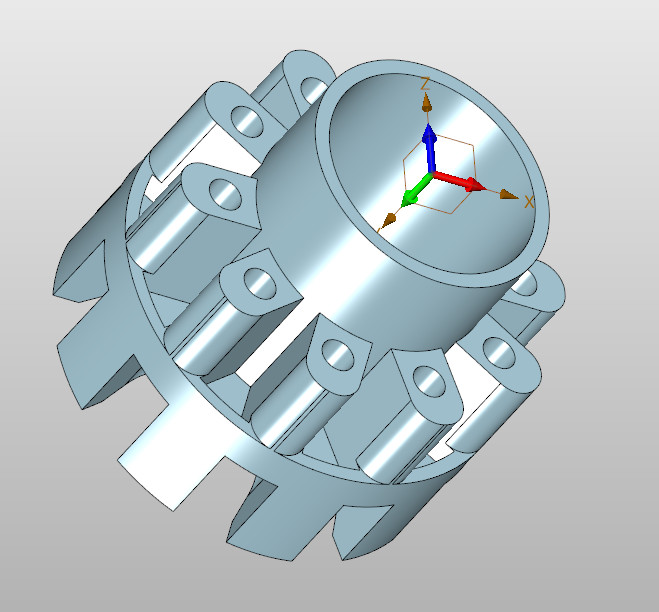

je n'utilise pas SW ,mais voici un step (tu l'importes dans SW) et tu l'adaptes à ta convenance...

sapin1.zip
