macandnews Posté(e) Juillet 31, 2019 Posté(e) Juillet 31, 2019 Bonjour, Même si je progresse tout doucement, j'ai toujours autant de mal à dessiner ce que je veux avec FreeCAD ! Le problème du jour, je voudrais réaliser un quadrillage incliné et incrusté dans ma pièce, comme sur la photo ci-dessous, mais je n'y arrive pas. Je croyais avoir trouvé la solution sur Internet, mais ça ne fonctionne pas ou je m'y prends mal ! Si quelqu'un pouvait m'aider, ça serait sympa, merci.
pafpaf Posté(e) Aout 1, 2019 Posté(e) Aout 1, 2019 Salut pour faire t'es sillons a tu pensé de faire une extrusion pour faire une profondeur
pafpaf Posté(e) Aout 1, 2019 Posté(e) Aout 1, 2019 Avec freecad j'ai put faire un quadrillage mais en angle droit
Kachidoki Posté(e) Aout 1, 2019 Posté(e) Aout 1, 2019 (modifié) Si ça peut aider : Il "suffit" d'appliquer ce principe avec une répétition linéaire au lieu de circulaire. Modifié (le) Aout 1, 2019 par Kachidoki
macandnews Posté(e) Aout 1, 2019 Auteur Posté(e) Aout 1, 2019 Je viens de refaire un essai, mais je n'arrive à rien !! Il me semblait qu'il y avait un outil dans l'atelier “Tech Draw“ pour créer un quadrillage automatiquement sur l'objet sélectionné, mais je n'y arrive pas. J'ai pourtant bien cherché un peu partout dans les menus, pas moyen de dessiner un quadrillage incliné !
Vincent Posté(e) Aout 1, 2019 Posté(e) Aout 1, 2019 (modifié) Si tu nous montres un plan, je veux bien essayer mais ce sera sous fusion360. Au pire tu récupères quand même un.stl Modifié (le) Aout 1, 2019 par Vincent
pafpaf Posté(e) Aout 1, 2019 Posté(e) Aout 1, 2019 (modifié) tech draw ces un module pour dessiner sur une feuille sauf erreurs de ma part Modifié (le) Aout 1, 2019 par pafpaf
jmarie3D Posté(e) Aout 1, 2019 Posté(e) Aout 1, 2019 Est-ce un truc dans ce genre-là qu'il te faut ? quadrillage.FCStd
macandnews Posté(e) Aout 1, 2019 Auteur Posté(e) Aout 1, 2019 @Vincent C'est sympa, mais j'aimerais y arriver tout seul et avec FreeCAD parce que je ne comprends rien à Fusion360 ! @jmarie3D J'ai regardé ton fichier, mais je n'arrive pas à le reproduire et j'ai l'impression que c'est l'inverse de mon exemple dans mon premier post. À voir les différentes étapes, c'est des outils que je n'ai jamais utilisés. Je me suis mis dans la tête de dessiner un mors pour mon étau avec une encoche au milieu pour tenir les tubes et je voulais faire des rainures en forme de quadrillage au-dessus et en dessous de l'encoche, mais c'est ce que je n'arrive pas à faire ! Je voudrais donc créer le même genre de surface que la photo ci-dessous de part et d'autre de mon encoche, mais c'est nettement plus compliqué que ce que je pensais !!
zPixel Posté(e) Aout 1, 2019 Posté(e) Aout 1, 2019 A tu essayé avec la répétition linéaire ? https://www.freecadweb.org/wiki/PartDesign_LinearPattern/fr

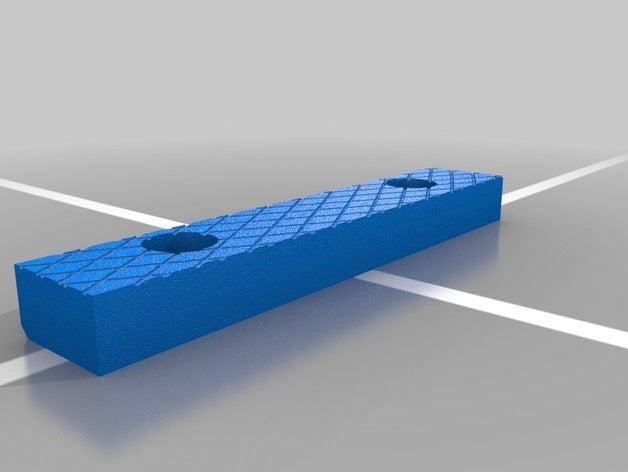

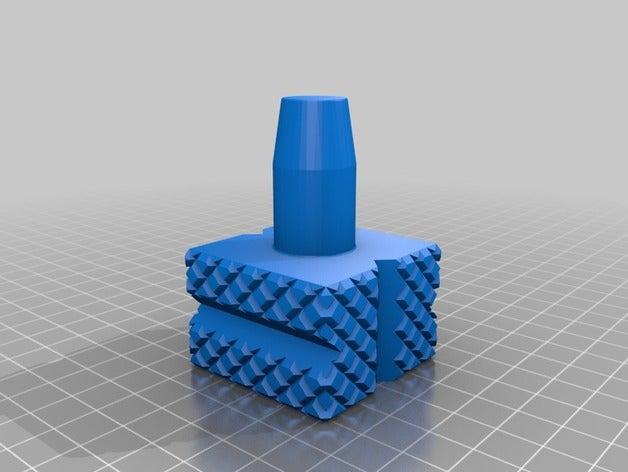

Kachidoki Posté(e) Aout 1, 2019 Posté(e) Aout 1, 2019 C'est un peu ça que tu veux faire, mais pour un étau : https://www.thingiverse.com/thing:2732421 A l'époque je l'avais dessiné sous SW, maintenant je le referais sous Fusion 360. Ne connaissant pas FreeCAD (bien qu'il soit installé car bien pratique pour convertir un SCAD en STEP), je ne pourrais pas t'aider plus. Mais le grand principe, c'est d'enlever de la matière en balayage (ou loft), pour faire une diagonale entre deux esquisses sur lesquelles tu auras dessiné un triangle. Ensuite répéter la fonction pour l'autre diagonale, et enfin utiliser une répétition linéaire (ou pattern, ou array) pour reproduire les deux fonctions précédentes. C'est pas simple à expliquer ne connaissant pas les termes propres à FreeCAD. Après, si tu peux te contenter de rainures à profil carré (au lieu de triangle, un peu comme @jmarie3D mais l'inverse), alors tu peux toujours faire une esquisse directement sur la face, dessiner tout le quadrillage (en utilisant une fonction de répétition si possible) et enlever la matière.

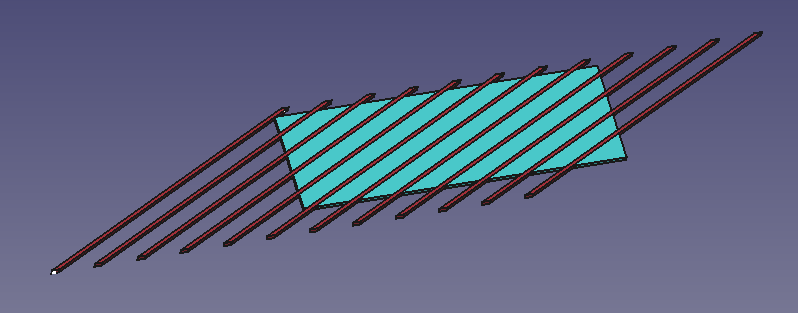

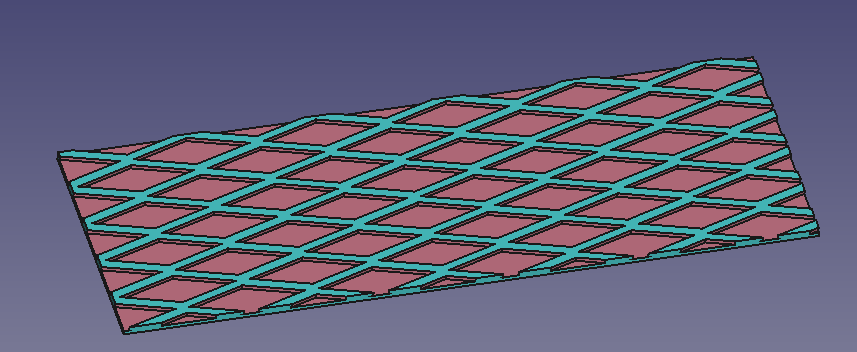

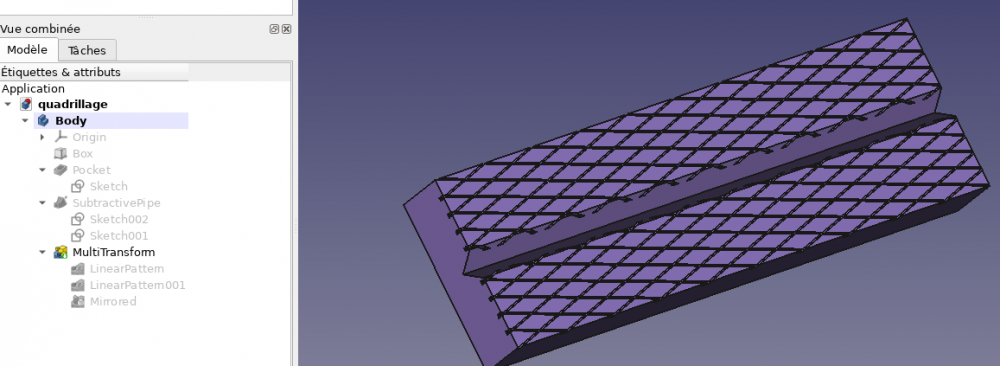

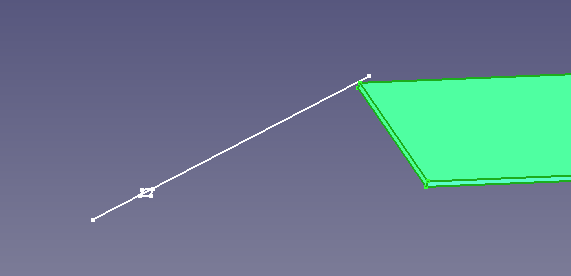

jmarie3D Posté(e) Aout 1, 2019 Posté(e) Aout 1, 2019 il y a 49 minutes, macandnews a dit : J'ai regardé ton fichier, mais je n'arrive pas à le reproduire et j'ai l'impression que c'est l'inverse de mon exemple dans mon premier post. À voir les différentes étapes, c'est des outils que je n'ai jamais utilisés. J'ai utilisé les ateliers Part, Draft et Sketcher. En effet, j'ai mal vu la photo et j'ai fait l’inverse. Voici mon nouveau fichier : quadrillage.FCStd Déroulement des opérations: - création d'un cube dans Part. - dessin de 2 esquisses dans Sketcher : une ligne diagonale et un carré - balayage de la 1ère esquisse sur la 2ème dans Part (outil Sweep) - création d'un Array dans Draft - création d'un Array inversé grâce à l'outil Mirror de Part - soustraction booléenne des 2 Array toujours dans Part J'espère que tu t'en sortiras avec ça. 1 2
macandnews Posté(e) Aout 2, 2019 Auteur Posté(e) Aout 2, 2019 Merci, je vais essayer de suivre ton tuto pas à pas, mais ce n’est pas gagné ! Étant débutant et sans connaissance en dessin 3D, je n'imagine pas qu'il fasse passer par plusieurs étapes avant d'obtenir ce que l'on souhaite ! A+++
Luvwahraan Posté(e) Aout 3, 2019 Posté(e) Aout 3, 2019 (modifié) ’jour. Ce genre de motifs s’appelle un moletage, il me semble. ^^ Modifié (le) Aout 3, 2019 par Luvwahraan
Jean-Claude Garnier Posté(e) Aout 3, 2019 Posté(e) Aout 3, 2019 Le moletage, ça se fait sur un tour, et ça s'applique plutôt à des pièces cylindriques.... 1
Luvwahraan Posté(e) Aout 3, 2019 Posté(e) Aout 3, 2019 il y a 15 minutes, Jean-Claude Garnier a dit : Le moletage, ça se fait sur un tour, et ça s'applique plutôt à des pièces cylindriques.... Alors c’est du moletage dérévolutionné à plat à tour transactoire. 1
Jean-Claude Garnier Posté(e) Aout 3, 2019 Posté(e) Aout 3, 2019 Il y a 1 heure, Luvwahraan a dit : .. /.. c’est du moletage dérévolutionné à plat à tour transactoire Voilà. C'est exactement ça.

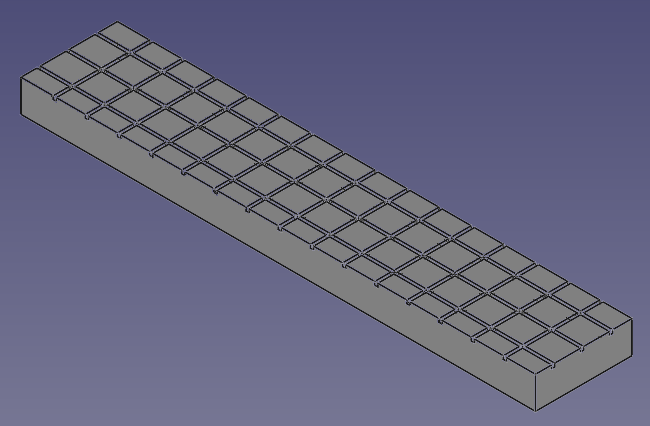

macandnews Posté(e) Aout 3, 2019 Auteur Posté(e) Aout 3, 2019 Bonjour, J'ai passé un bon moment ce matin à essayer de reproduire le tuto de jmarie3D, mais je suis vraiment trop nul, je n'y suis pas arrivé !! J'obtiens, soit des messages d'erreurs parce que je n'ai pas sélectionné les bons éléments ou je ne sais quoi, soit des figures qui ne correspondent pas du tout à ce que je veux ! En plus de cela, FreeCAD est le logiciel le plus instable de tout ce que j'ai utilisé jusqu'à présent !! Comme ça m'a saoulé, j'ai essayé de m'y prendre autrement. Ce n'est pas exactement ce que je voulais faire, et sans doute pas la façon de le faire non plus, mais j'ai créé des rectangles très fins horizontalement et verticalement que j'ai transformé en cavité. Ça donne quand même un quadrillage même si ça me plait moins! 1
Kachidoki Posté(e) Aout 3, 2019 Posté(e) Aout 3, 2019 C'est déjà pas mal comme résultat. Peut-être est-ce le moment de passer à Fusion 360 ? Vu la persévérance, tu sembles quand même être en mesure de l’apprivoiser.

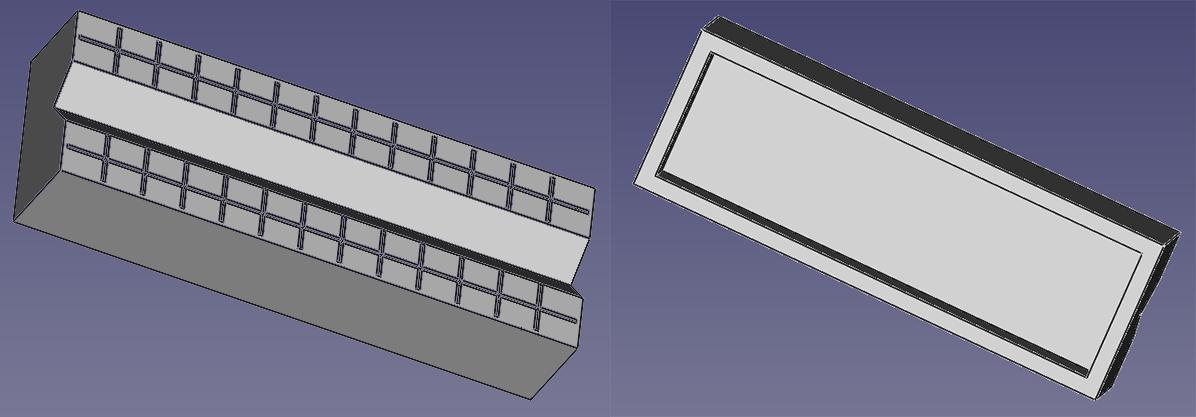

macandnews Posté(e) Aout 3, 2019 Auteur Posté(e) Aout 3, 2019 Voilà, j'ai terminé ma pièce et elle s'adapte pile-poil sur mon étau il faut emboiter le mors en forçant légèrement, comme ça il ne risque pas de tomber tout seul. J'ai imprimé qu'un seul exemplaire pour faire un essai, ce qui m'a permis de voir que je pouvais réduire un peu son épaisseur et élargir légèrement l'encoche pour les tubes. Maintenant que j'ai ma pièce définitive, j'imprime la paire demain. J'ai bien Fusion360 sur mon Mac, mais là, ça ne passe pas du tout, je n'y comprends absolument rien et l'absence de version française n'arrange pas les choses !! Quand je me suis lancé dans le dessin 3D, j'ai testé tous les logiciels disponibles sur Mac, et FreeCAD est le seul logiciel où j'ai réussi à faire quelque chose. Il n'est pas parfait, je trouve que les ateliers perturbent la compréhension du logiciel. 2
pafpaf Posté(e) Aout 4, 2019 Posté(e) Aout 4, 2019 Moi j'aime ce que tu a fais tu a atteint ton objectif mème si c'est pas à 100 %
macandnews Posté(e) Aout 5, 2019 Auteur Posté(e) Aout 5, 2019 Voilà, les mors sont imprimés et s'adaptent parfaitement à mon étau. Ça me convient et la pièce est fonctionnelle à 100%. Reste ce problème de quadrillage que je n'ai pas réussi à reproduire comme je voulais, mais je vais chercher et je finirais bien par y arriver !!

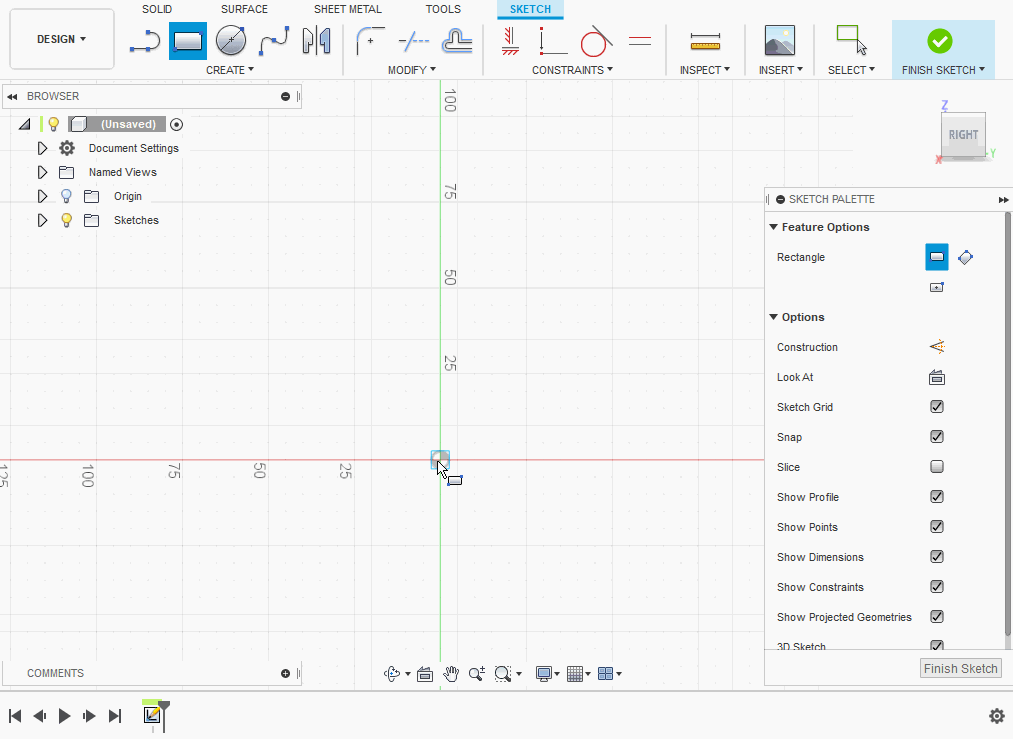

Kachidoki Posté(e) Aout 5, 2019 Posté(e) Aout 5, 2019 (modifié) Bon c'est la première fois que je fais un gif tuto, ou plutôt ici un gif démo. Histoire que tu puisse apprécier l'utilisation de Fusion 360, j'ai redessiné tes mors comme je l'imaginais. Ce n'est peut-être pas la méthode optimal, mais ce n'est pas mon métier. C'est à vitesse réelle, donc parfois ça va un peu vite pour un gif, pardonnez aussi les hésitations. Modifié (le) Aout 5, 2019 par Kachidoki 2 1

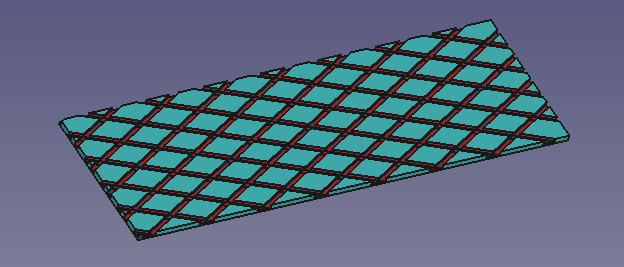

jmarie3D Posté(e) Aout 5, 2019 Posté(e) Aout 5, 2019 @macandnews, j'ai refait l'objet en n'utilisant que l'atelier PartDesign. J’ai suivi à peu près le même cheminement que @Kachidoki quadrillage.FCStd Quel version de Freecad utilises-tu ? Je suis à la version 0.19 (compilée à partir des sources disponibles sur github). Elle est très stable.
macandnews Posté(e) Aout 5, 2019 Auteur Posté(e) Aout 5, 2019 Grrrrr, vous allez me rendre jaloux....................... Non, en fait, je suis déjà jaloux !! Vous avez l'air de faire ça en trois clics de souris alors que je n'y arrive pas, même en insistant !! @Kachidoki Je sais bien que Fusion360 c'est le top, mais un logiciel aussi compliqué qui n'est pas disponible en version française, pour moi, c'est éliminatoire !! @jmarie3D J'ai conservé toutes les versions de FreeCAD : de 0.16 à 0.19. J'utilise principalement la version 0.19 mais il n'arrêtait pas de planter, alors je suis passé à la 0.17. 1
