il y a 43 minutes, La Bidouille a dit :

un mur de maquette



Non, mais ça chauffe ;-)



Tout faux Nimbus! Ce n'étais pas un camion mais un minibus ;-)

Modifié (le) Mai 15, 2016 par pimclik

[delirium07 459]

il y a 15 minutes, pimclik a dit :



Non, mais ça chauffe ;-)



une moquette au mur ^^

[azerpoiuyt 60]

un toit de maquette...

[La Bidouille 1 000]

Je sais !! c'est pas facile pour imprimer un truc aussi fin

[pimclik 81]

Il y a 9 heures, azerpoiuyt a dit :

un toit de maquette...

Bravo !  @azerpoiuyt ! C'est bien ça... j'ai fini l'impression des éléments, et je suis en train de les coller, je vous posterez la photo du montage terminé.

Modifié (le) Mai 16, 2016 par pimclik

[azerpoiuyt 60]

Franchement, en se souvenant des anciens posts, ce n'était pas dur à deviner...

Je poste l'objet mystère ce soir, vers 19h, si je n'ai pas trop de problèmes dans les transports en commun...

[Guest flykiller]

Ce serait pas mieux de montrer le schmilblik dans son ensemble, sinon on risque de finir avec des photos d'un écrou ou d'une vis ?



Pim ça donne super bien de voir ta maquette produite  gg

Modifié (le) Mai 16, 2016 par flykiller

[La Bidouille 1 000]

@pimclik extra ton boulot !!

Je vois que tu arrives à réaliser ton projet "d'avant la dago" (je m'en souvenais aussi ).

Je sens que ce sujet va être formateur !

[Nimbus2815 454]

Après la triste mort de notre minitel , @pimclik annonce la fin imminente des marques tel que : http://www.heller.fr/fr/ ou http://www.revell.com/ ...

Tu vas nous tuer ces vendeurs de maquette...

Qui n'a pas monté un jour ces pièces minuscules ? ( perso, j'avoue j'étais très très mauvais  )

[azerpoiuyt 60]

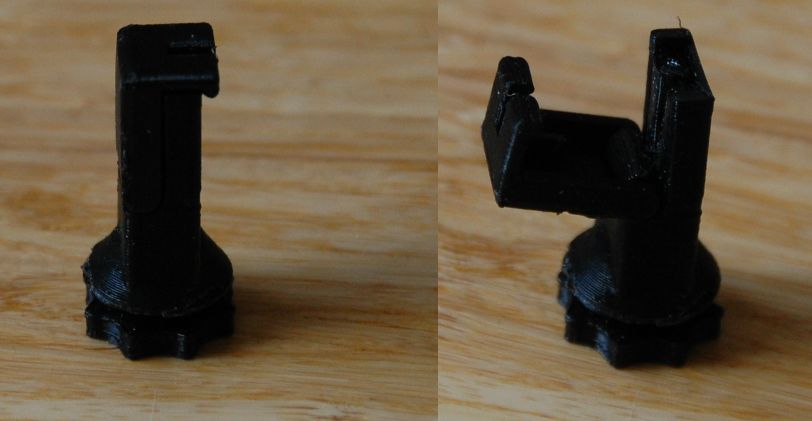

Bonsoir, voici deux photos de la chose... articulée, comme vous pouvez le voir...

[Tircown 413]

On ne voit pas très bien les détails, tu peux poster la modélisation avec?

Modifié (le) Mai 16, 2016 par Tircown

[garcmi 43]

Apparemment, c'est un support (a moins que je sois à coté), mais support de quoi ?

[azerpoiuyt 60]

tu veux les stl ou l'openscad ?

en fait, je pense que là on voit tout, y compris l'échelle  (1 carreau = 1 cm)

Modifié (le) Mai 16, 2016 par azerpoiuyt

[La Bidouille 1 000]

Ca sent le filetage 1/4 de pouce ...

un biniou pour appareil photo ... peut être ?

[azerpoiuyt 60]

non, c'est en métrique, ça ne porte pas vraiment quoi que ce soit, et le seul rapport avec mon appareil photo, c'est que ça a servi de modèle ce soir...

le filetage, je l'ai donné en exemple dans un autre post :

Maintenant, en terme d'assemblage de précision, ce que j'ai fais de plus précis, c'est deux pièces qui se vissent l'une dans l'autre.

Pour que ça rentre, j'ai été obligé de laisser du jeu (en openscad, en utilisant la librairie de vis trouvée là : http://dkprojects.net/openscad-threads/):

La vis:          metric_thread (  diameter=6,
                            pitch=1.7,
                            length=10);


l'écrou: metric_thread (diameter=6.3, <- 0.3 mm de plus large, pour que ça passe.
                                pitch=1.7,
                                length=8,
                                internal=true);
bien sûr, l'écrou ne ressemble pas à un écrou, sinon ça serait trop facile , en fait, c'est la pièce de droite

[La Bidouille 1 000]

une attache rapide ... peut être ... (mais de quoi dans  ce cas )

[delirium07 459]

pas facile !!

un attache harnais , ou un tendeur de sangles  un truc dans le genre

[azerpoiuyt 60]

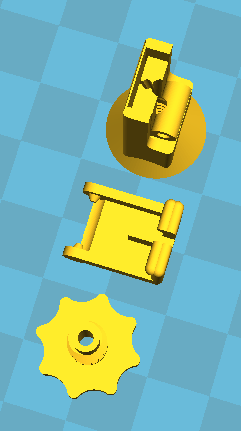

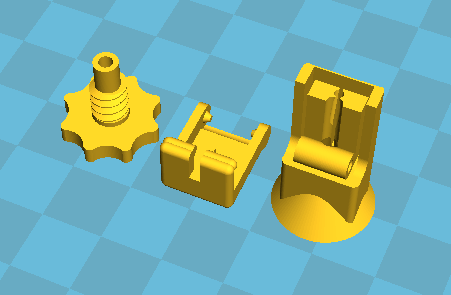

d'autres vues

[La Bidouille 1 000]

un réglage de frein de vélo
