Bonjour,

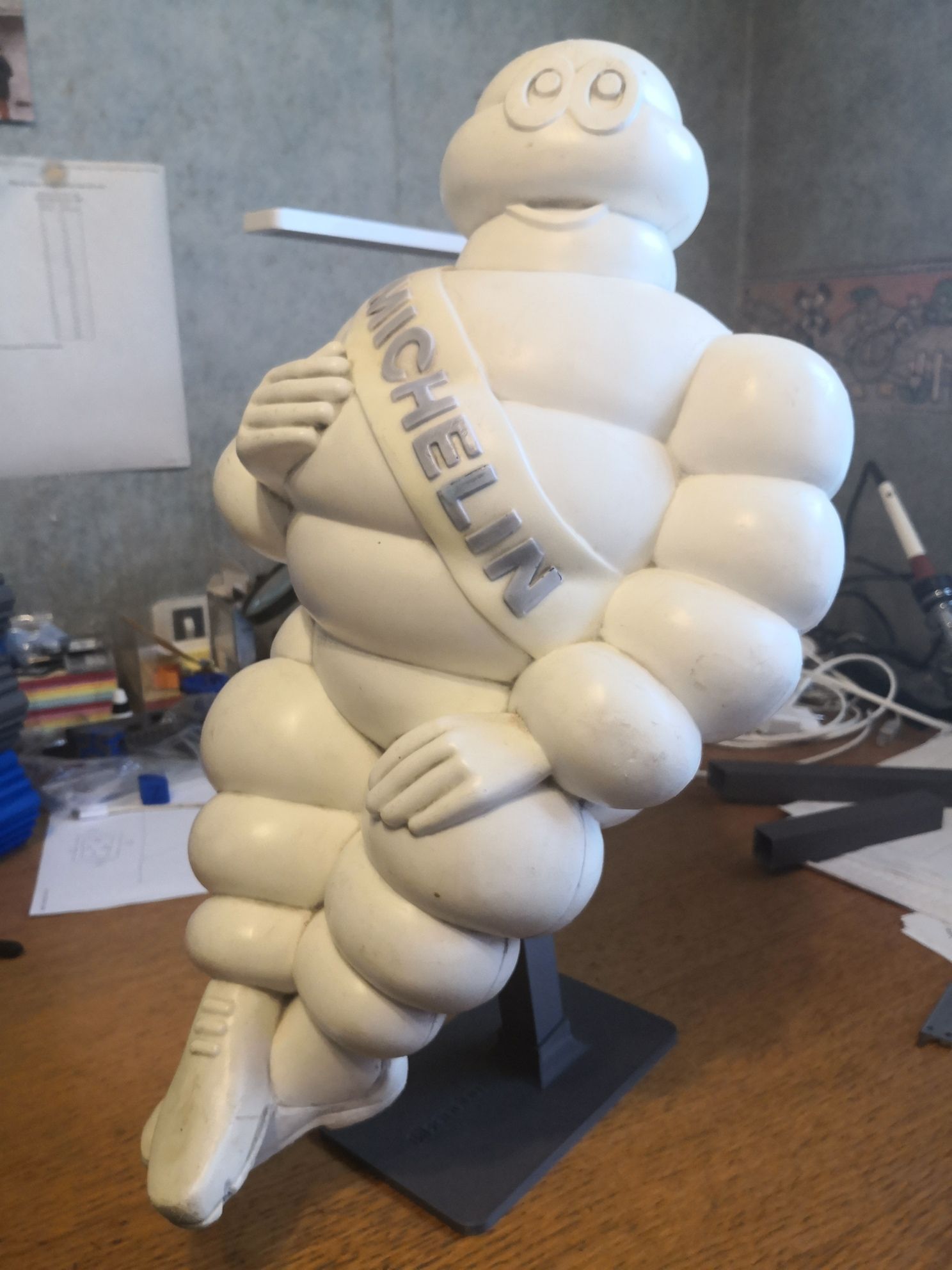

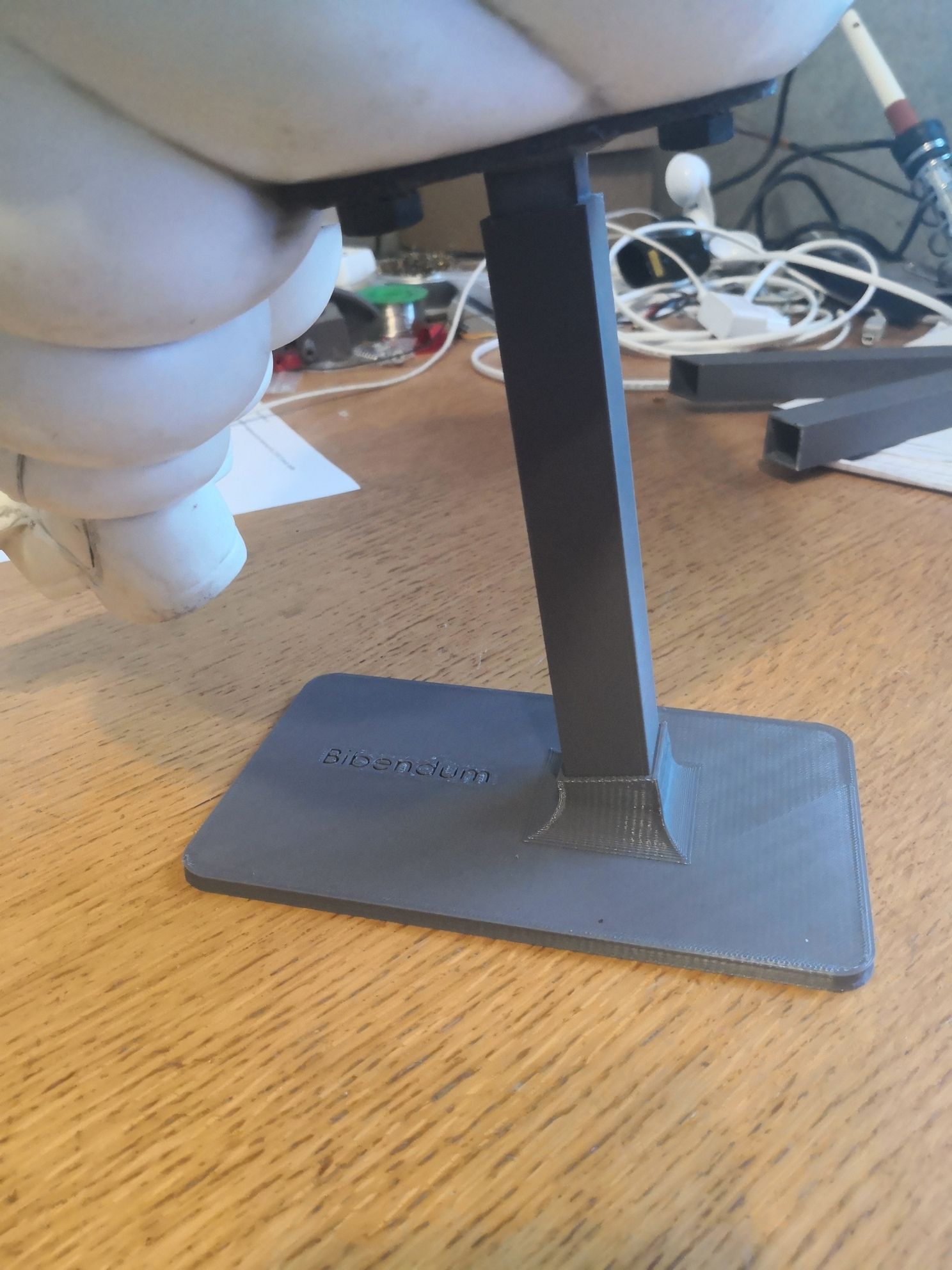

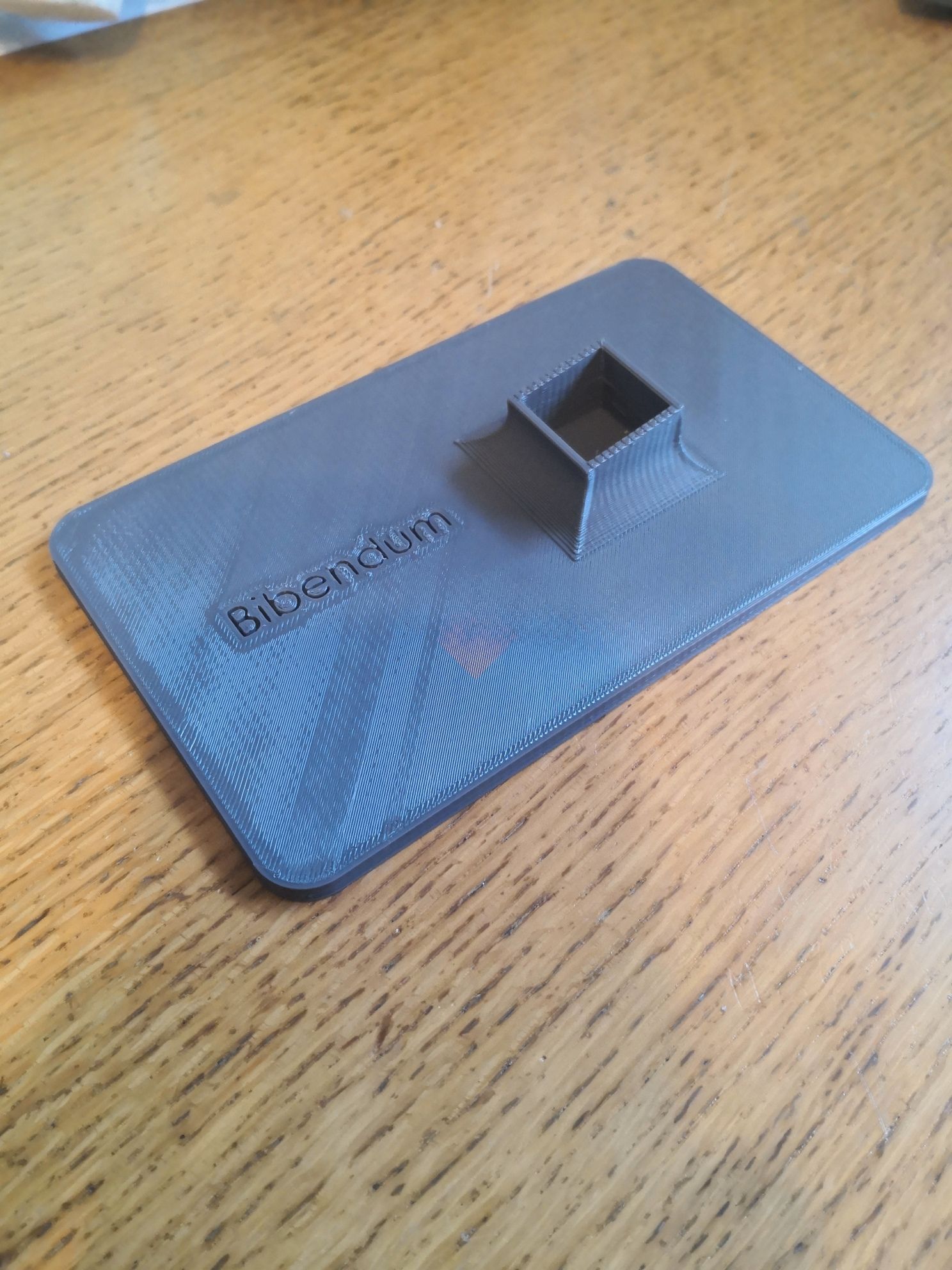

Projet assez particulier, modélisation et impression d'un support pour un Bidendum Michelin, à la base  celui-ci était installé sur le devant de certains camions (c’était au siècle précédent).

Une copine ma demandé je si pouvais faire un support pour son Bidendum Michelin, après quelques essais , voici le résultat.

@+

[vap38]

super Bravo !

[Sickops]

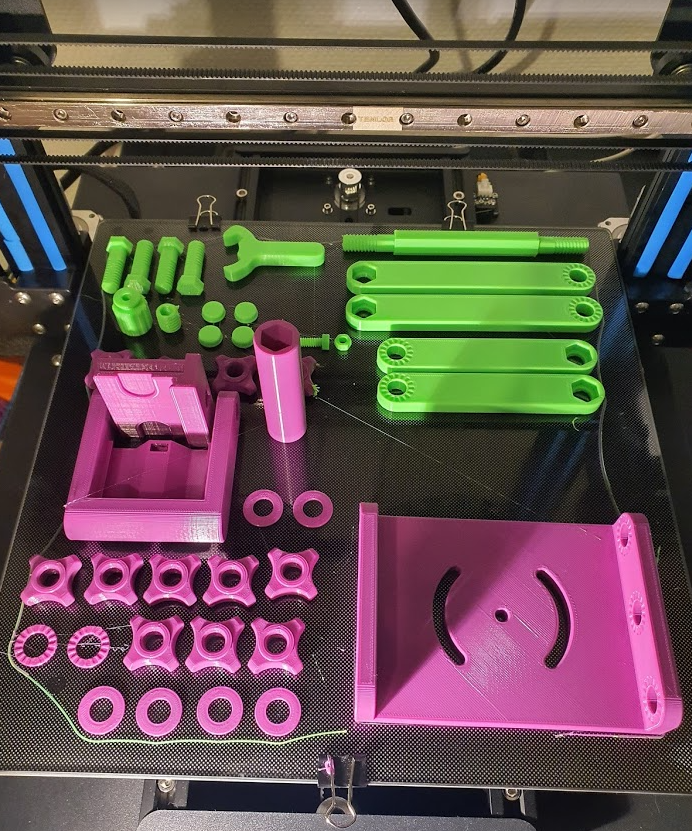

Apres 1 bonne semaine en possession de la bête, je lai mis en test pour une impression sur tout le plateau en utilisant les 2 têtes de l'ensemble de pièces de ce STL : https://www.thingiverse.com/thing:4614448

1 jours et 5h d'impression en 0.2 et 40% de remplissage

Malgré une erreur de positionnement de ma part des pièces verte et violette le résultat est très bon aucun soucis majeur a relever juste des problèmes de rétractation encore a corriger dans cura.

En prime j'ai testé octoprint avec et octolapse installez sur pc windows 10 sans passez par un rasperry. Cela ma pris au moins 4h de galère pour réussir a tout installé et configurer avec la camera du kit sécurité de la freebox delta mais avec de la persévérance j'ai réussi .

Le résultat vraiment pas top car la camera a décider de glissé lentement mais surement pendant la nuit (avec les vibration et poids du câble qui pendouillait je suppose : https://photos.app.goo.gl/dhmYx3XjxpDfkXaY6

Mais cela annonce de futur belle chose

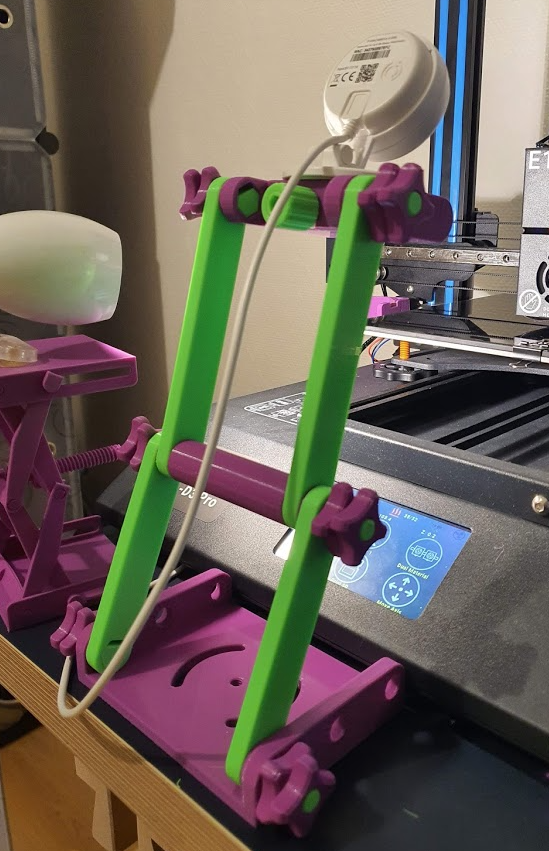

Une dernière photo pour montrer la pièces monté maintenant j'attaque impression support camera téléphone tablette et le petit kit pour le faire tenir avec une vis a la table

A bientôt

[vap38]

Bonsoir, @Sickops
Bravo pour la prise en main et les réalisations c'est parfait bonne continuations.
les couleurs s’accordent bien
Comme quoi cette imprimante est très productive et sympathique à utiliser...
merci de mettre à jour ton profil avec imprimante et Slicer c'est parfait
a+ Francis

[vap38]

Bonjour,

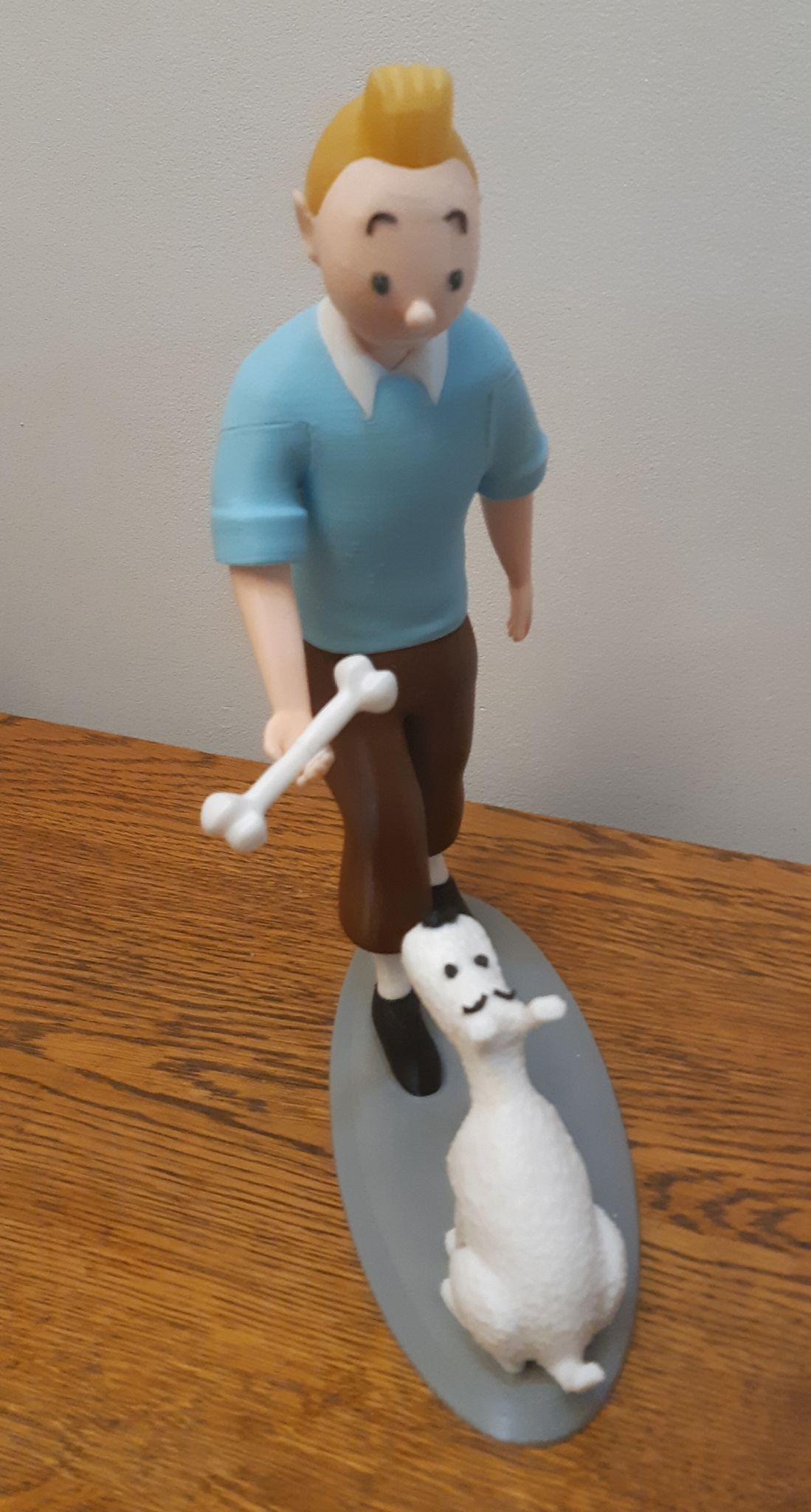

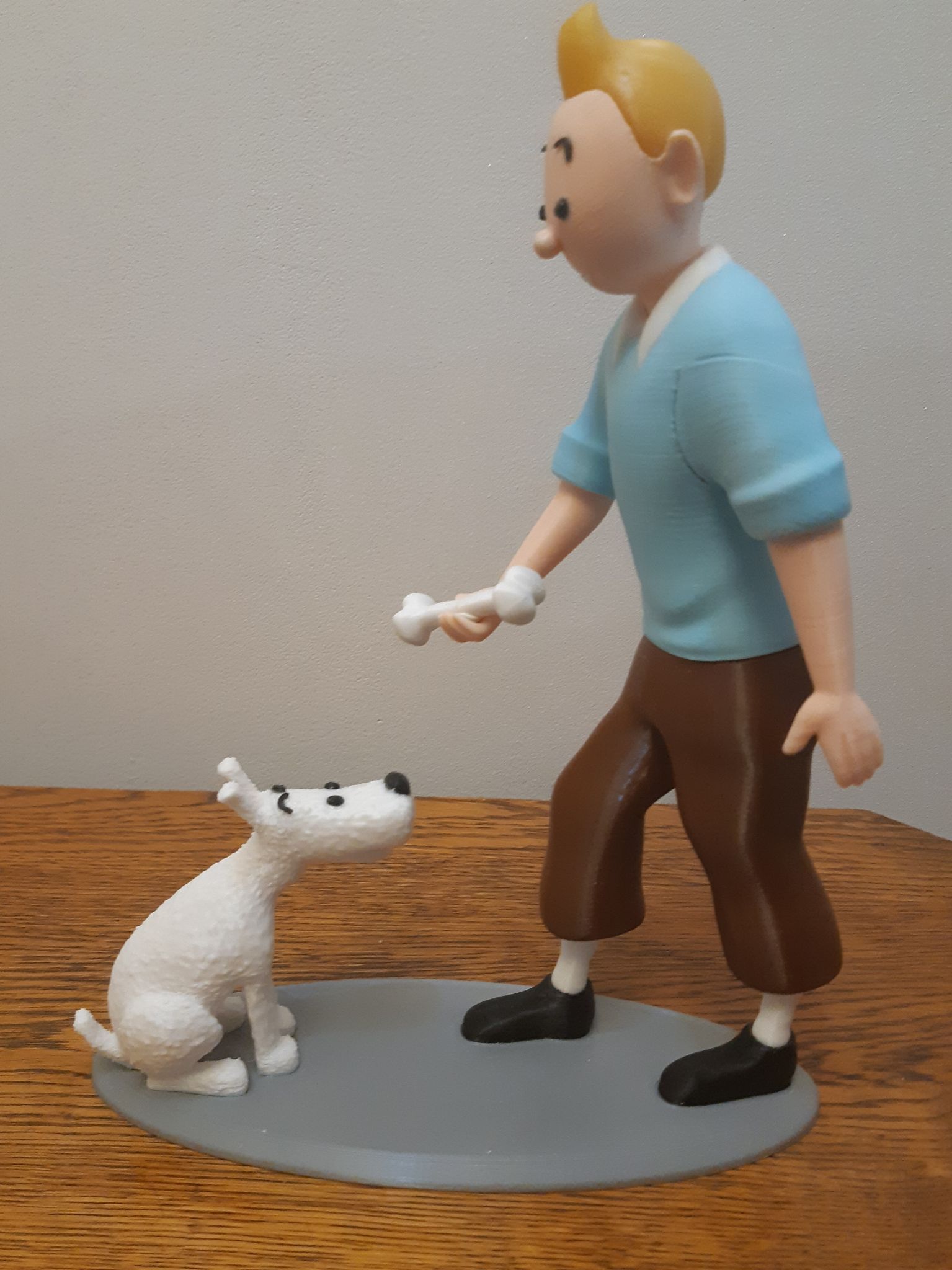

Voici TINTIN et Milou réalisation ludique sympathique !
Pas de difficulté toutes les pièces sont ajustées et collées.
la réalisation est facile pas de support résolution de 0.2 mm remplissage 10% 3 coques, température 204°
Bed à 55° vitesse 60mm/S
J'ai utilisé 3 imprimantes (2 TLD3 et Une A10M) pour gagner du temps durée d'impression une journée !
je partage avec vous mon plaisir car le sujet est très intéressant pour l'utilisation de filaments de différentes couleurs.

[verbalistique]

Très très belle réalisation ! Encore un bravo à Francis!!!

[hcl28]

Bonjour,

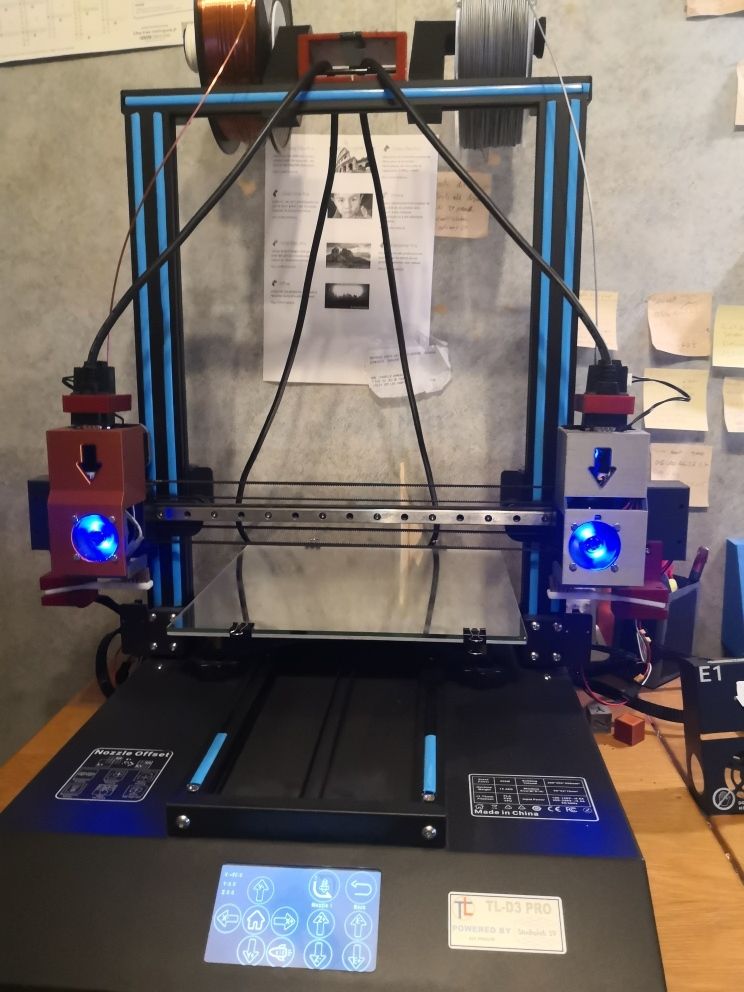

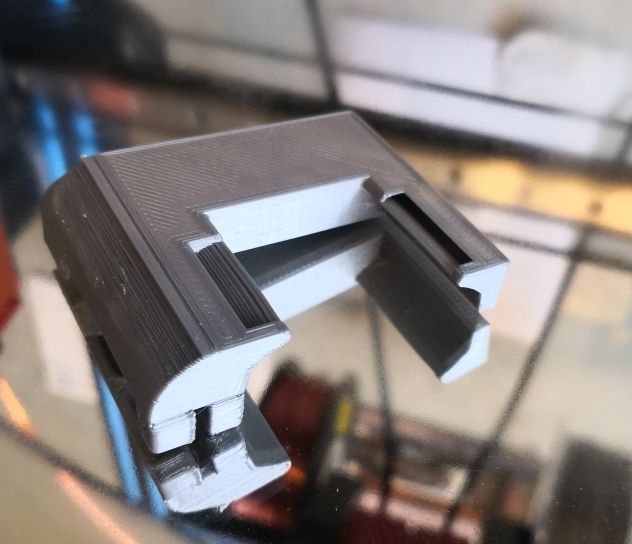

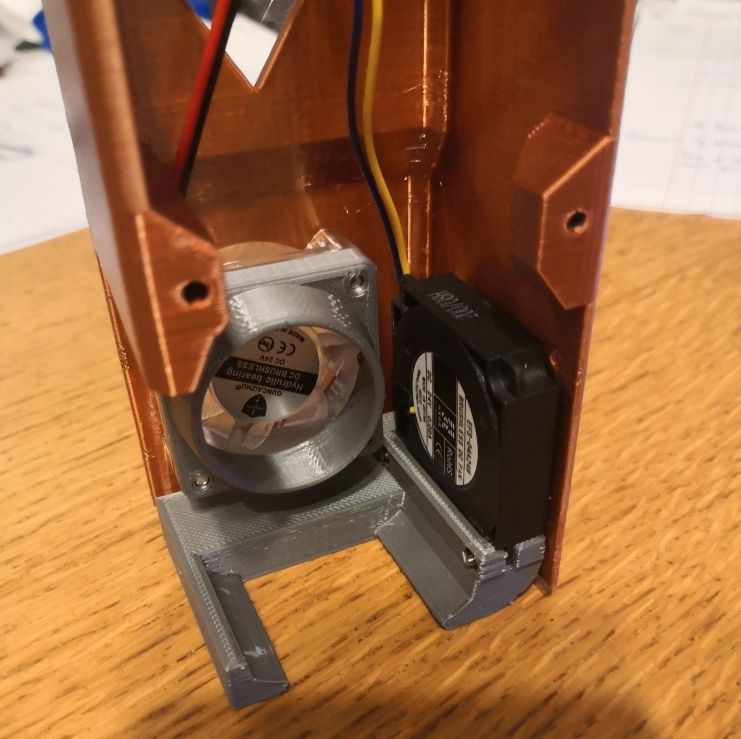

J'ai découvert sur thingiverse  un système permettant d'améliorer la refroidissement de la pièce imprimée.

https://www.thingiverse.com/thing:4658821

Voici ce que cela donne :

@+



Modifié (le) Février 25, 2021 par hcl28

[vap38]

Jolie travail c'est Bo ! enfin une ventilation adaptée avec des carters personnalisés.

[st3ve]

Belle trouvaille effectivement !!!

[Abby]

Salut, Au delà de la beauté.. est ce efficace ? Quels retours peux tu faire sur le rendu des prints ? Merci

[st3ve]

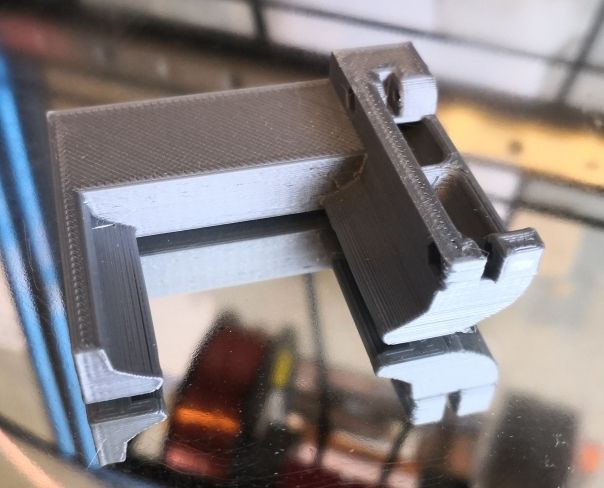

Par contre je vois que tu utilises les supports fin pour les detecteurs de fin de filament. VAP38 les déconseillait par rapport aux contraintes qu ils donnaient au connecteur lors de la rétraction. Le mouvement de vas et vient pourrait abimer le PCB a la longue. Et effectivement le connecteur ne tient que par ses soudures sur le circuit imprimé et non sur une partie fixe (comme par exemple le bracket sur une carte graphique)

[vap38]

Bonjour,
Oui je confirme j'ai enlevé les détecteurs de filaments suite à une panne d'un PCB E1 !
Le problème çà fonctionne bien quand c'est neuf mais après des centaines d'heures de fonctionnement la connectique souffre des mouvements alternatifs du câble SVGA
La connectique de l'extrudeur provoquait une panne aléatoire en cours d'impression.
le moteur de l'extrudeur se met à faire du bruit comme une crécelle sans entrainer le filament.

Je pense qu'un support doit être adapté et fixé au corps métallique de l'extrudeur pour obtenir un ablocage rigide et sans aucune contrainte pour la connectique.
Conclusion j'ai changé les deux PCB par sécurité.

[hcl28]

Il y a 2 heures, NOX a dit :

Salut, Au delà de la beauté.. est ce efficace ? Quels retours peux tu faire sur le rendu des prints ? Merci

Bonjour,

Je viens juste de terminer les impressions des différentes pièces et de faire le montage, pas encore fais d'impression avec le nouveau système de refroidissement, je vous ferez un retour.

Il y a 1 heure, st3ve a dit :

Par contre je vois que tu utilises les supports fin pour les detecteurs de fin de filament. VAP38 les déconseillait par rapport aux contraintes qu ils donnaient au connecteur lors de la rétraction. Le mouvement de vas et vient pourrait abimer le PCB a la longue. Et effectivement le connecteur ne tient que par ses soudures sur le circuit imprimé et non sur une partie fixe (comme par exemple le bracket sur une carte graphique)

Pour le moment toujours les détecteurs, pas de problème , si jamais cela arrive, j'aviserais.

Voila

@+

[vap38]

Bonjour,

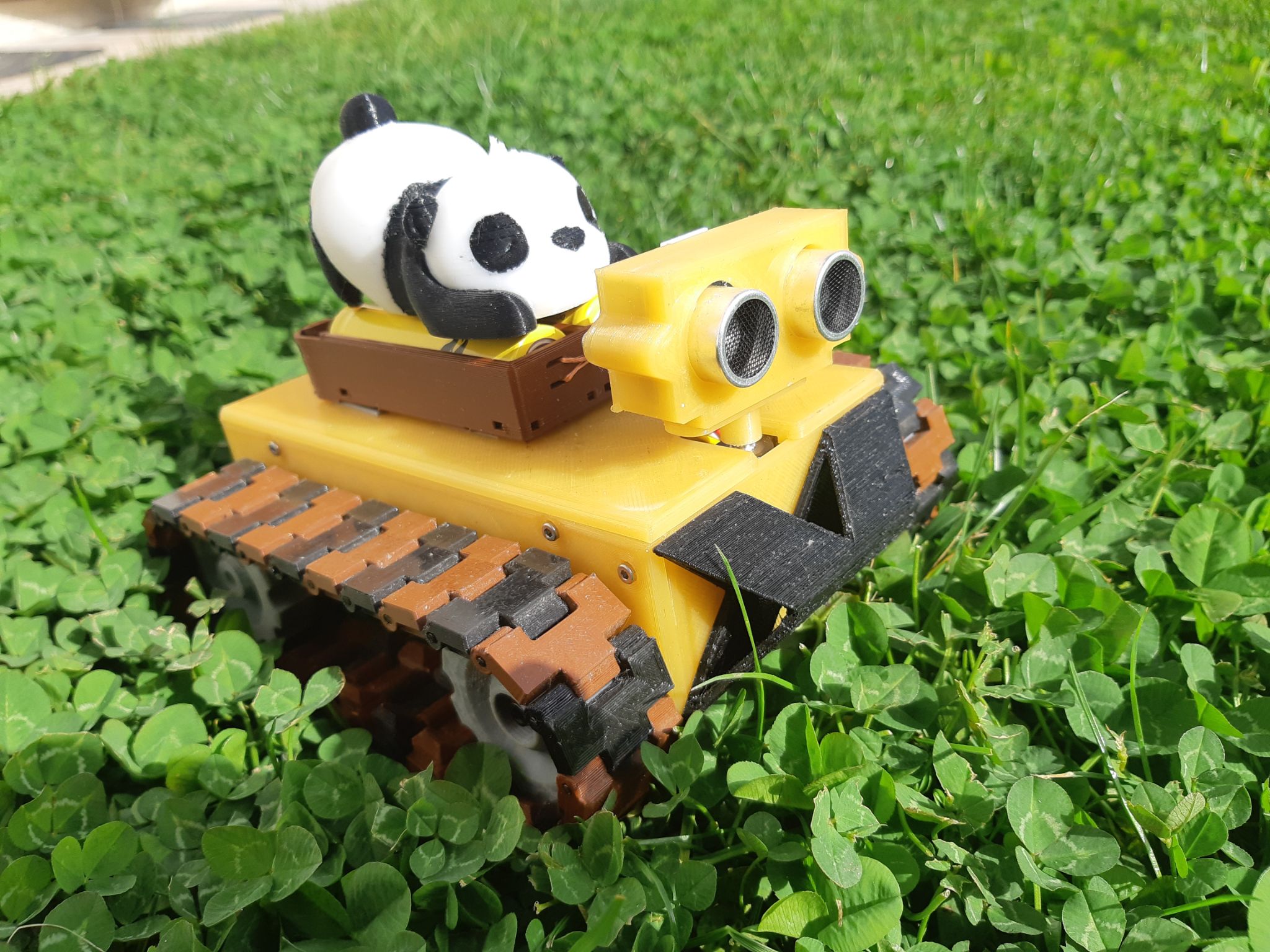

Voici un petit robot sympathique qui sait éviter tous les obstacles grâce aux ultra sons. Il choisi le meilleur itinéraire pour éviter les obstacles; il modifié la vitesse selon la distance mesurée.
Le système est intelligent avec le capteur US qui pivote.
le montage est facile avec un assemblage avec des vis et écrous M2.
Les moteurs sont puissants et alimenté par un contrôleur L198 piloté par un Arduino Nano.
La vidéo du robot Panda

A+

Modifié (le) Mars 4, 2021 par vap38

[hcl28]

Bonjour,

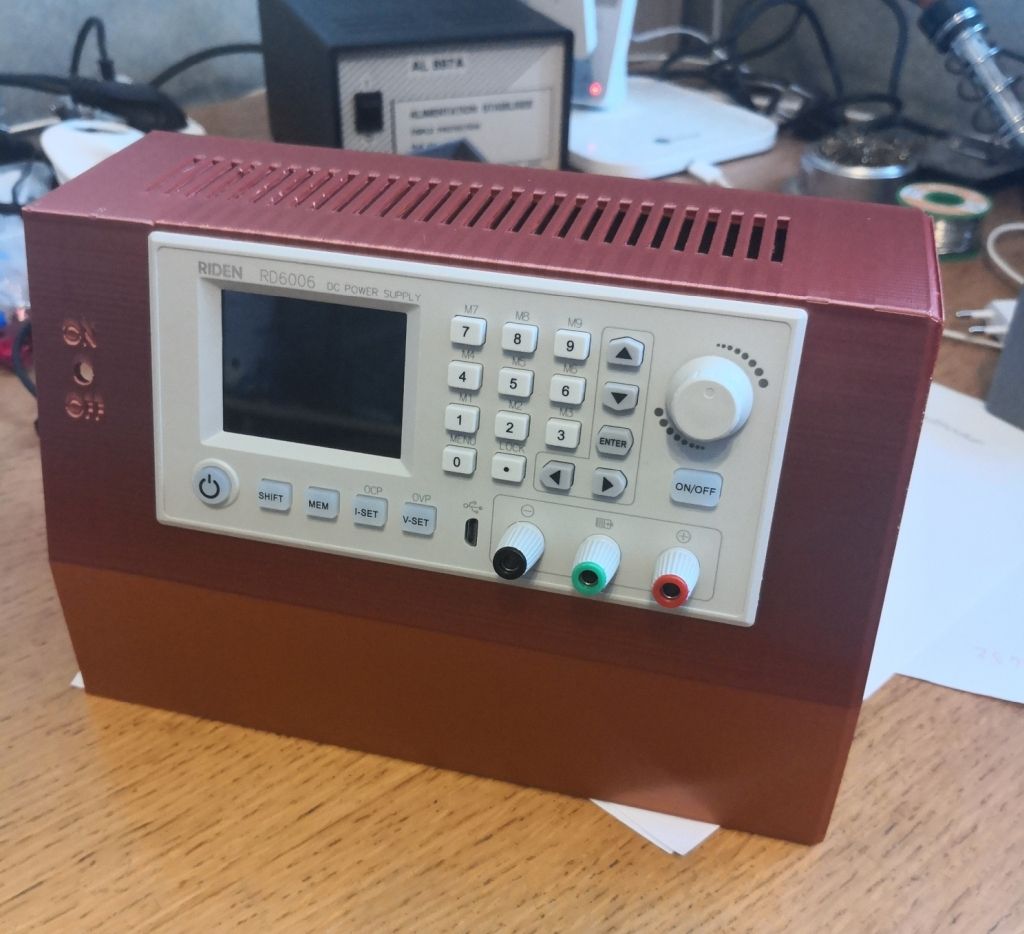

Impression d'une boite pour installer une alimentation de labo avec sa source qui devrait arriver bientôt.

L'impression à durer 24H, pas de problèmes, l'imprimante fonctionne au TOP et super fiable.

@+



[laber76]

Bonsoir

En travaux maison actuellement j'arrive encore à imprimer de temps en temps

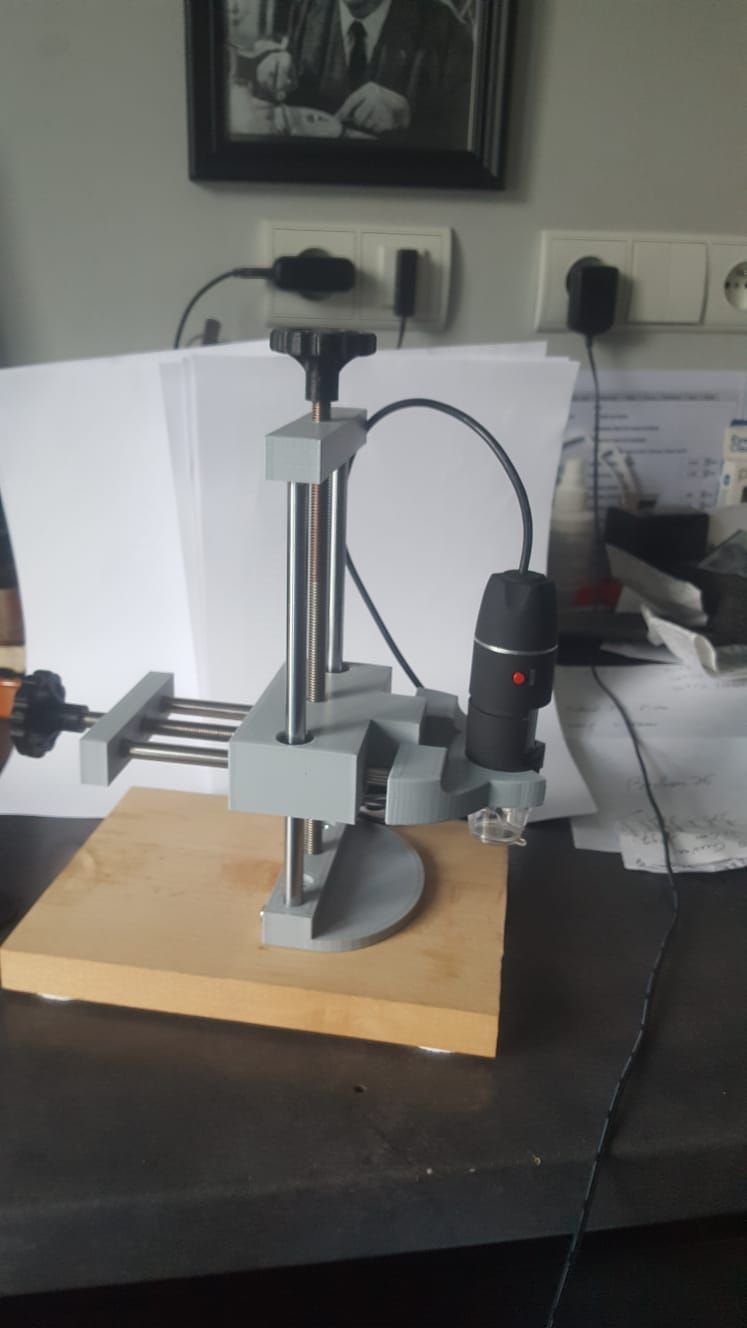

Tout d'abord support microscope numérique avec réglage micrométrique

Puis remontoir pour montre mécanique

Acheté sur cults3d, développé par Bruno Esgulian de Marseille. Bravo à lui.

Au départ la programmation de l'arduino nano faisait faire 2 tours horaires ; arrêt 2 secondes ensuite 2 tours anti horaire et arrêt 2 secondes avant de repartir dans l'autre sens, et ce pendant 5 minutes puis 5 minutes d'arrêt. La machine n'arrêtait jamais.

J'ai donc modifié le programme. Fonctionnement pendant 1 heure et arrêt 2 heures, ce qui correspond à peu près à 30 mn de fonctionnement et 2 heures d'arrêt sans déduire les 2 secondes tous les 2 tours (horaires et anti horaires)

Evite d'avoir à rerégler à chaque fois une montre pas utilisée pendant plusieurs jours

Modifié (le) Mai 24, 2021 par laber76

[methylene67]

@laber76 La montre c’est une Tudor non ?

[laber76]

Bonsoir

Non, c'est une chinoiserie, "pagani design" imitation rolex gmt master de bonne facture et, surtout, pas au même prix!

[hcl28]

Bonjour,

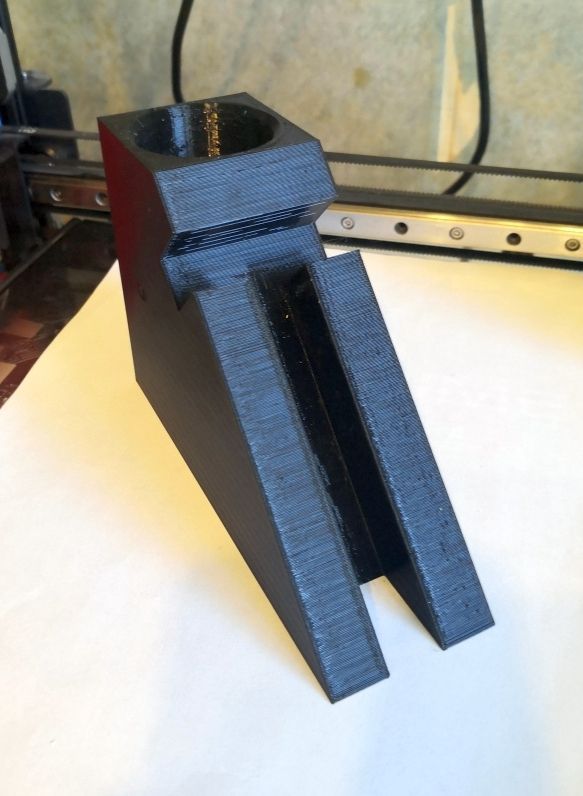

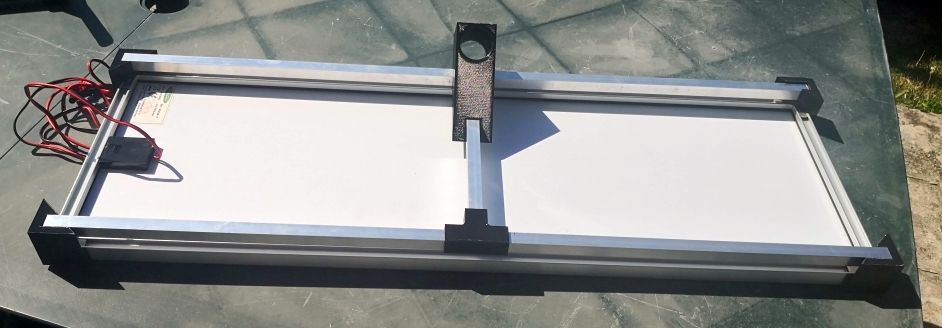

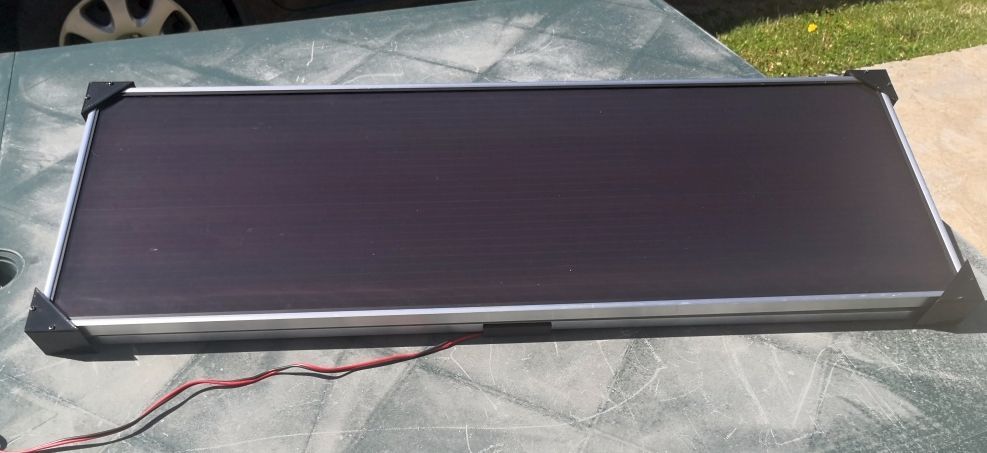

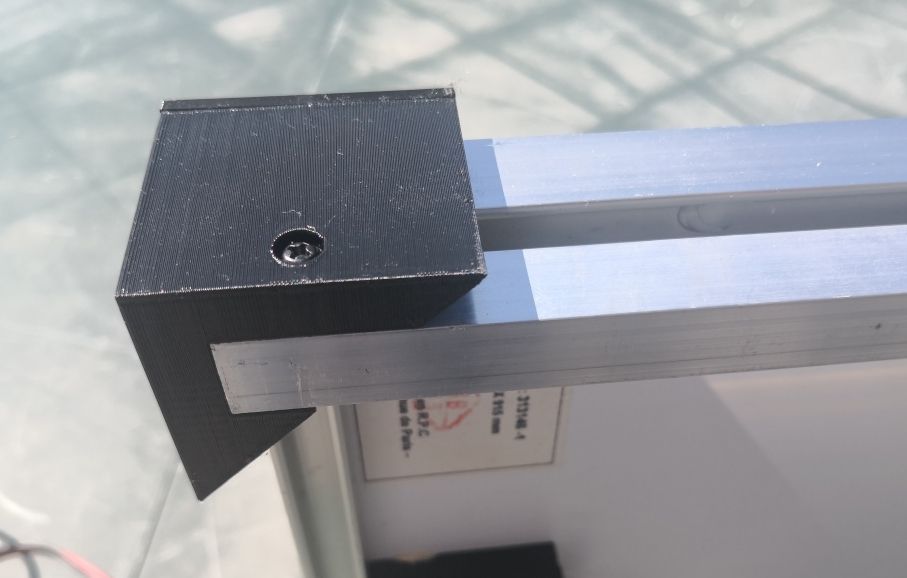

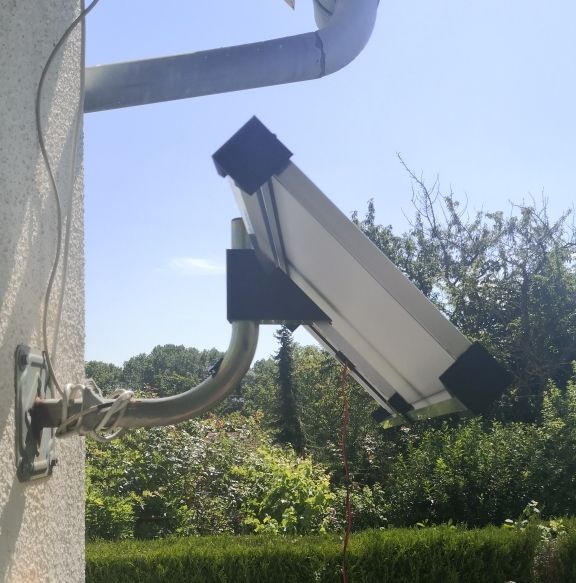

Voici quelques photos de mon projet qui permet de fixer un petit panneau solaire (900x300 mm) sur un mat pour parabole.

Il y a 4 coins imprimé en PTEG reliés ente eux via du tube carré 16*16 mm en alu, la pièce faisant la liaison entre le mat et la panneau solaire est faite aussi en PETG.

Le montage est simple mais suffisamment rigide pour supporter le poids du panneau et les efforts du vents sur celui-ci.

Voici les photos

@+



[st3ve]

Bonjour,
Voici quelques photos de mon projet qui permet de fixer un petit panneau solaire (900x300 mm) sur un mat pour parabole.
Il y a 4 coins imprimé en PTEG reliés ente eux via du tube carré 16*16 mm en alu, la pièce faisant la liaison entre le mat et la panneau solaire est faite aussi en PETG.
Le montage est simple mais suffisamment rigide pour supporter le poids du panneau et les efforts du vents sur celui-ci.
Voici les photos
@+



C’est propre. Quel est le taux de remplissage pour atteindre la résistance suffisante?
Quel est le rendement espéré pour un tel panneau?

[hcl28]

Pour le taux de remplissage je suis à 30% de type gyroïde, le panneau est donné par le fabriquant pour 12V / 12W, je n'est pas pas encore instrumentalisé celui-ci, cela va bientôt arriver, j’attends batterie pour terminer montage de base.

L'objectif de d’alimenter une station météo avec un ESP32 qui envoie informations vers un serveur domoticz+ grafana, le panneau solaire est  surdimensionné pour le besoin, mais j'avais ça sous la main.

Voila

[methylene67]

Attention le PETG est en effet indiqué pour l’extérieur, mais n’as tu pas peur que ça monte trop en température ? Surtout que le but c’est de capter le soleil. Surtout avec une pièce sombre qui a un albédo défavorable au soleil. J’aurais privilégié une couleur claire à minima pour quelque hose qui devrait être orienté plein sud voir un autre matériau .

Modifié (le) Juillet 21, 2021 par methylene67

[hcl28]

Salut,

Pour le moment pas de problème du à la T° du soleil, je fais faire des mesures, concernant la couleur du PETG je n'avais que ça en stocke, je vais surveillé quand même si cela impacte de trop les équerres se trouvant sur les coins du panneau.

@+

[Jeff78s]

Bonsoir,

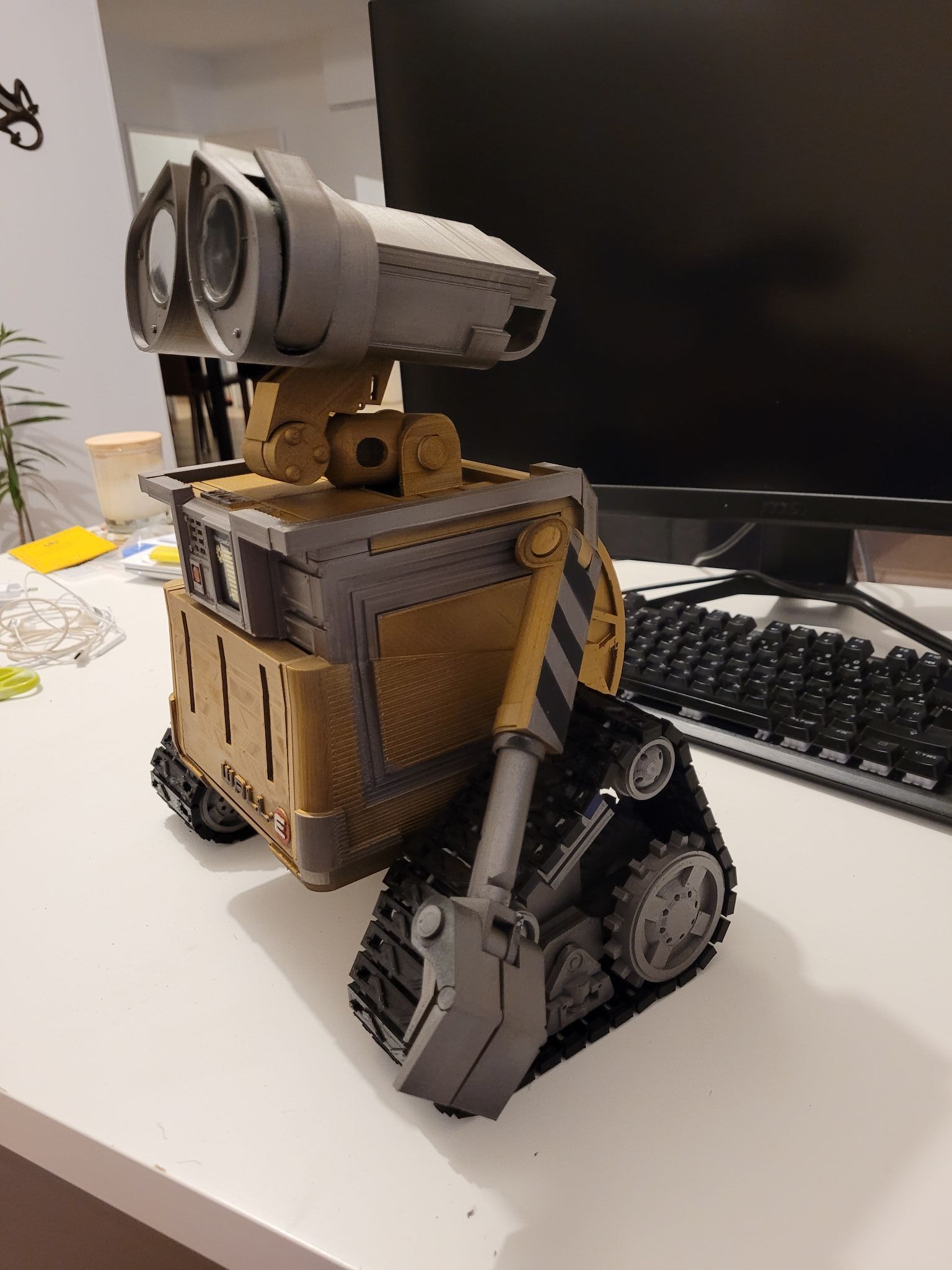

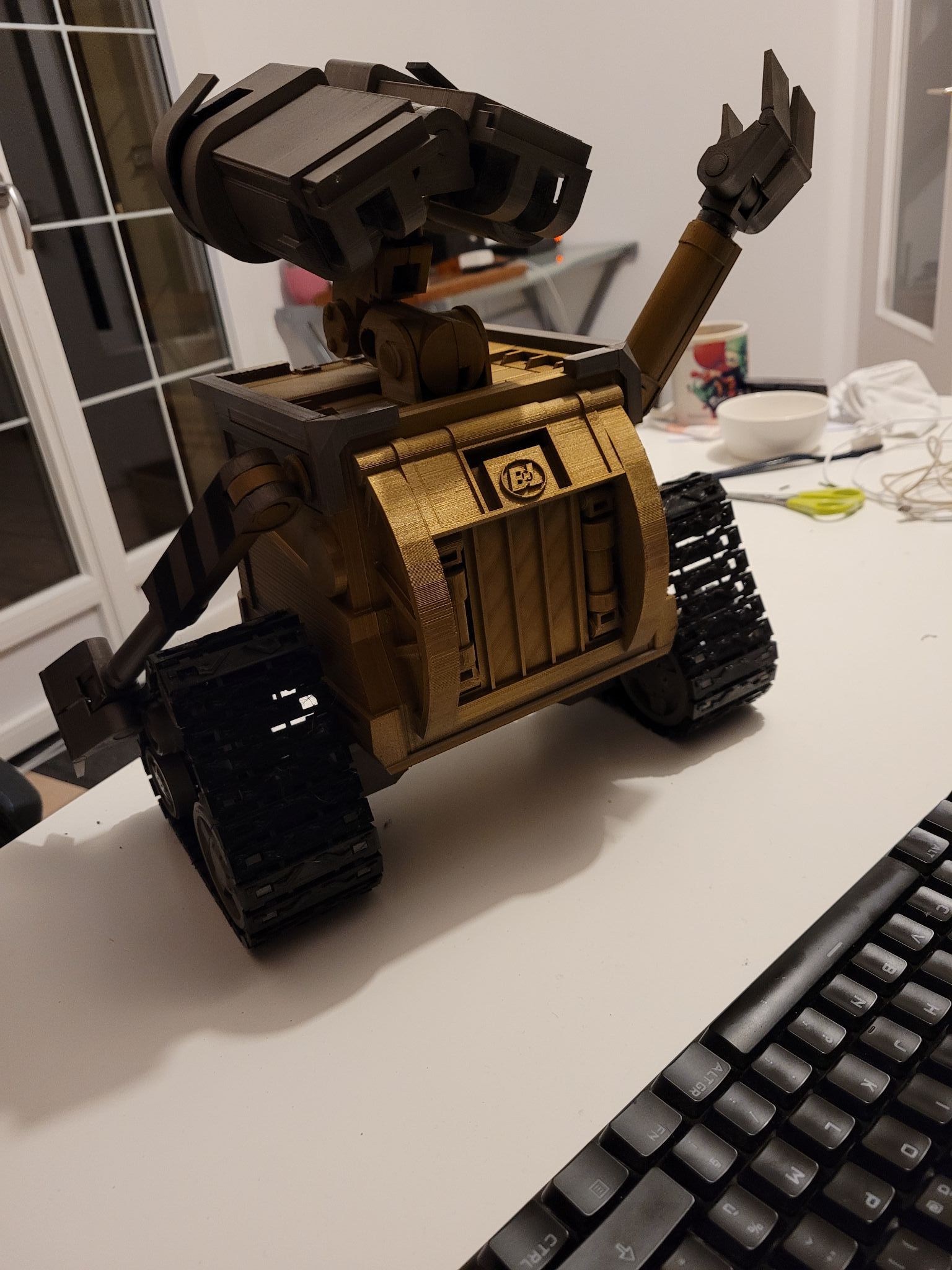

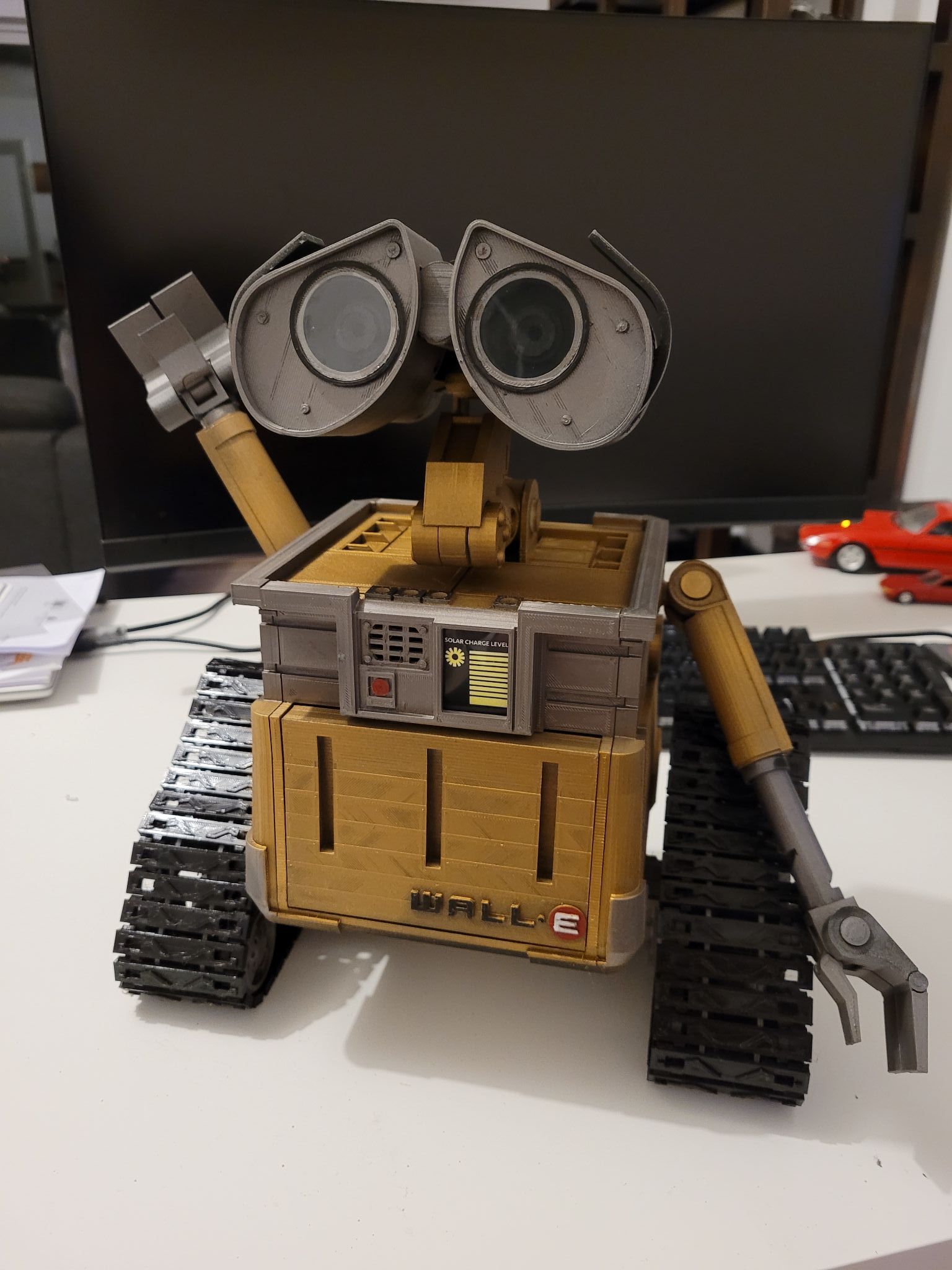

Après de nombreuses heures de prints sur la tenlog, je partage avec vous mon petit wall-e. Il s'agit du projet de Chilibasket 3D Printed WALL·E | chillibasket avec quelques mods et une peinture maison

Il me restera à le motoriser !

Bonne soirée

Jeff

[vap38]

bonjour @Jeff78s bravo félicitations pour la réalisation de Wall-e les effets de peintures sont superbes !
J'imagine le nombre d'heures et les filaments utilisés.
J'avais analysé les différentes pièces et j'étais dubitatif sur l’aspect technique des pièces des supports des chenilles. Il y avait plusieurs modèles des supports et j'étais indécis sur le concept.
Qu'elle est l'origine des STL ? car j'aimerai repartir sur le projet.
Wall-e est intéressant car toutes les disciplines sont réunies mécanique électronique et impression 3D.
Il est vrai qu'il faut de bonnes connaissances sur l'impression 3D car le modèle est assez technique et grand.
Sue la motorisation des chenilles il y a plusieurs techniques avec et sans compensateur de tension de la chenille et un entrainement amélioré avec un guidage revu et corrigé.
Encore bravo, n’hésite pas à nous faire part de tes observations en cours de motorisation.
Aujourd'hui il est rare que les colistier se lancent dans un travail aussi technique.
A+ Francis
