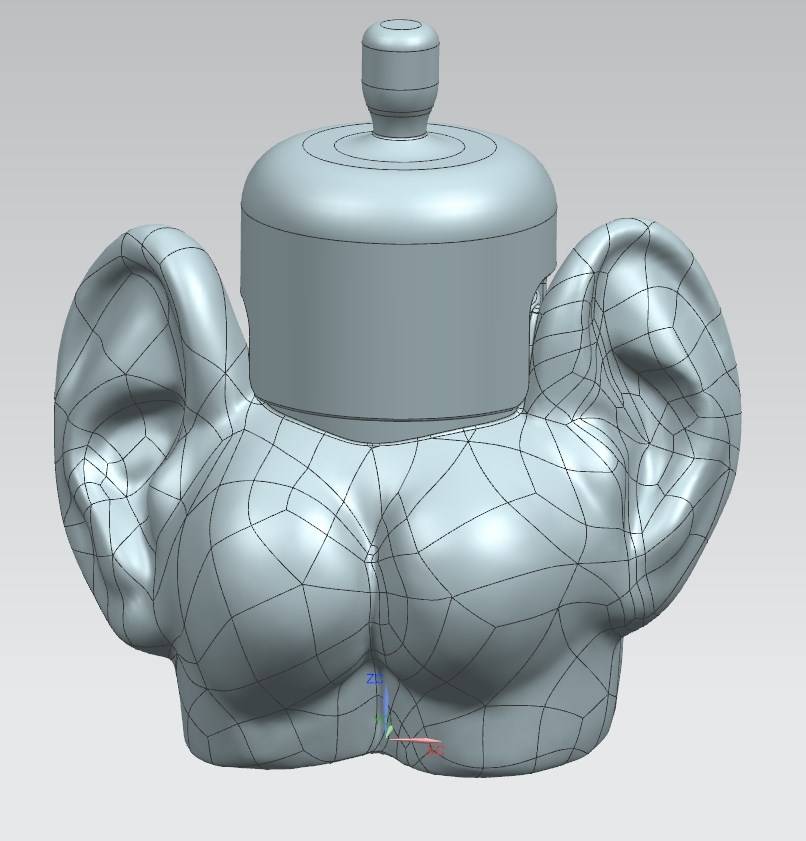

Et les Stl du modèle pour 50 cotons.

A+


coton50_a.stl coton50_b.stl

Posté(e)

et ça mesure combien ça fini ?

Pas de jour au niveau des oreilles ?

Posté(e)

Re,

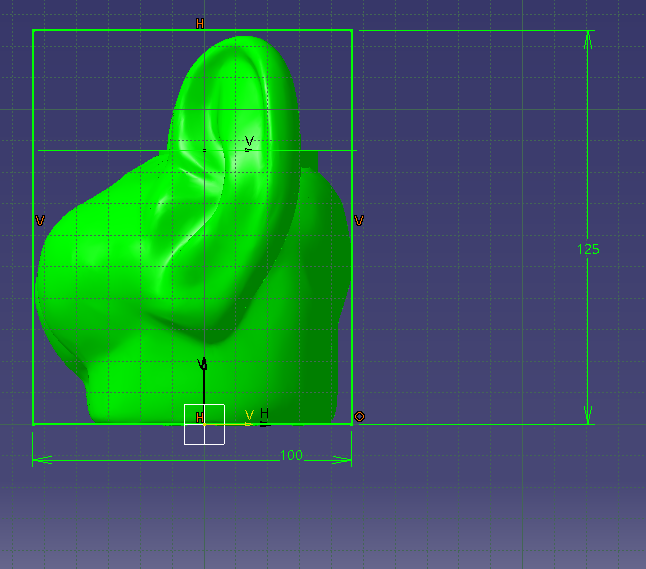

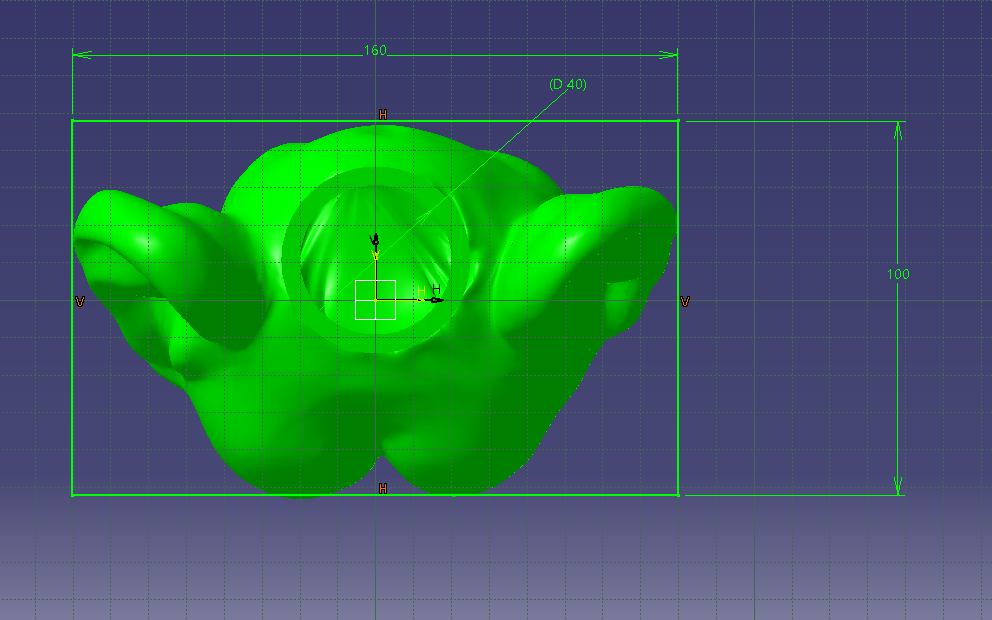

C'est les mêmes dimensions  que précédemment , sauf le cylindre plus haut et plus grand.

Ce qui supprime le jour entre le cylindre et les oreilles , le chapeau en tient compte avec des découpes.

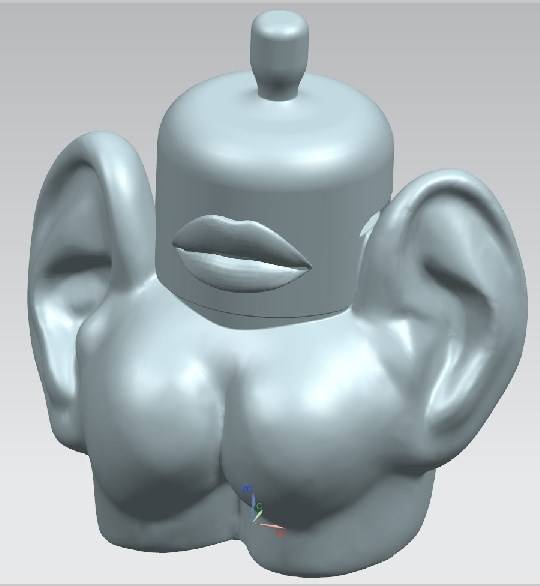

ci joint un nouveau chapeau avec un repère sur la face avant pour bien l'orienter








coton50_b2.stl

Posté(e)

Pour éviter de découper les oreilles , ne serait-il pas plus simple de faire une homothétie supérieure à 1 de la boite et de faire le joli couvercle avec la bouche adapté.

Posté(e)

ah oui c'est pas bete ça !

Mais je ne vois pas où sont les mesures finales

merci

Posté(e) (modifié)

Pour la sonde : On va tâtonner longtemps. Pour éviter tout ça il faut définir un mini cahier des charges.

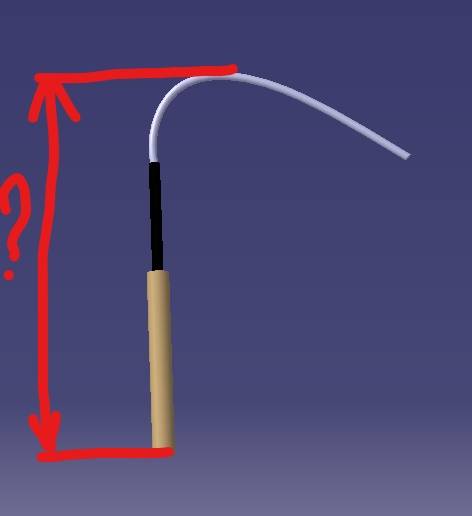

Environnement, volume dans lequel tiendra la sonde et son "bras" (si bras il y a), dimension de la sonde (longueur, diamètre, longueur et diamètre du fil non pliable, rayon du pliage du fil.

A-t- on le droit de percer la boite (cornière)? comment doit-on fixer l'ensemble?

Quel débattement angulaire de la sonde ? une rotation, deux rotations .

Est-ce que l'emplacement ce situera au milieu, dans un coin de la boite?   Est_ce que la boite a cette allure?

Plus tu donnes de détails  (croquis, dimensions) et plus le résultat te conviendra.


Modifié (le) par gerardm
Posté(e)

oui la "boite" à cette allure

la sonde sera coller dans un coin

non, on ne perce pas !

dimension de la sonde, le diametre tu l'as deja, la longueur 5 cm, longueur du fil non pliable 3 cm diam : 3mm

debattement angulaire, ça serait bien  180 °

Posté(e)

Le collage sera sur le "droit" sur le "coin" sur l'équerre, sur les pléxis ?

Le réglage est continu ou un seule fois?

L'axe de pivotement est comment? un petit dessin. Car dans un coin de boite 180 ° je ne vois pas.

L'écart entre le plexi et l'équerre est toujours de 2,5 mm ton pléxi fait partout 2 mm ou 2,5 mm.(car tu as eu des problèmes)

Posté(e)

OH LA la ! tu m'as perdu

je suis larguée..

Posté(e)

Re,

Oui, un facteur d'échelle ça fonctionne , mais pour mon besoin, je trouve que c'est déjà bien assez grand à l'échelle 1.

d'où la solution que j'ai adopté de remodeler le cylindre sur la pièce originale.

A+

Posté(e)
Le 23/06/2020 at 11:35, gerardm a dit :

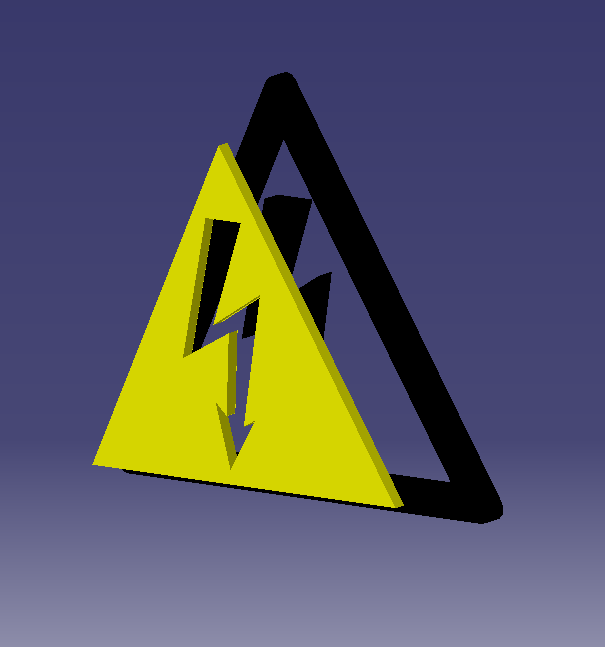

Pour le panneau voila, mais pour la grille je ne comprends pas: il y a des trous? il n'y en a pas? quel débord? combien ?



panneau_electrique.stlFetching info...

Je viens seulement de l'imprimer et ça ne va pas du tout, le noir est beaucoup trop grand pour entrer dans le jaune

Posté(e) (modifié)

Je viens de re regarder il n'y pas de problème. Il n'y a pas d'interférence entre les deux pièces. J'ai repris les deux fichiers stl pour les visionner.

Une photo serait la bien venue.

C'est fait pour une impression en une seule fois: 2 têtes d'impression sur la même machine.

Il est sur que si tu imprimes en deux fois. le jaune puis le noir tu peux avoir un écart du à la qualité d'impression.


Modifié (le) par gerardm
  • J'aime 1
Posté(e)

en effet , comme je te l'avais précisé à la conception j'imprime en 2 fois, j'ai une seule tete d'impression

et donc ça va pas du tout

Posté(e)

Tu ne m'avais pas précisé que tu imprimais en deux fois. Je viens de relire tous tes messages.

Les deux fichiers étaient à "merger" sous cura pour imprimer en une fois avec une tête double. ( voir lien fournit à l'époque)

Revenons à nos moutons:

ça va pas du tout" il m'est difficile de corriger quoique se soit avec cette info.

Je ne comprends pas les deux fichiers ont les bonnes cotes.

Est_ce qu'un coup de lime suffirait ?

  • +1 1
Posté(e)

non ça ne suffirait pas un coup de lime

Posté(e)

10 cm

Posté(e)

oui c'est ça.

Quoi le panneau ?

Posté(e) (modifié)

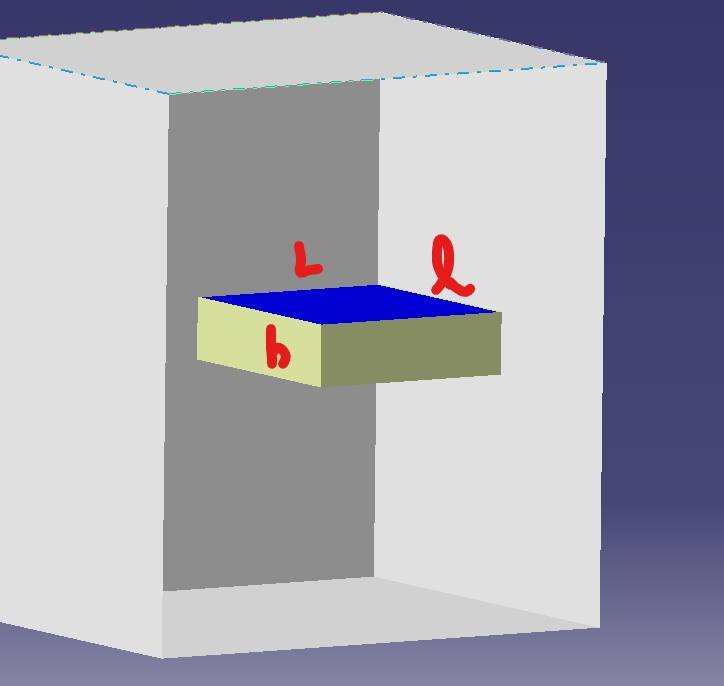

Peux-tu me donner maintenant les dimensions du volume disponible ( L, l, h ) pour le support de sonde?


Modifié (le) par gerardm
Posté(e)

10x10

ça serait bien si tu pouvais faire quelque chose pour le panneau !

Posté(e)

Il manque une dimension.

L=

l=

h=

Pour le panneau tant que je ne sais pas ce qui ne va pas je ne peux pas modifier, malgré toute ma bonne volonté😘

Posté(e)
il y a 3 minutes, gerardm a dit :

Il manque une dimension.

L=10

l=10

h= pas trop d'importance

Pour le panneau tant que je ne sais pas ce qui ne va pas je ne peux pas modifier, malgré toute ma bonne volonté😘. le noir ne rentre absolument pas dans le jaune, il y  a au moins 1.5 mm d'ecart
