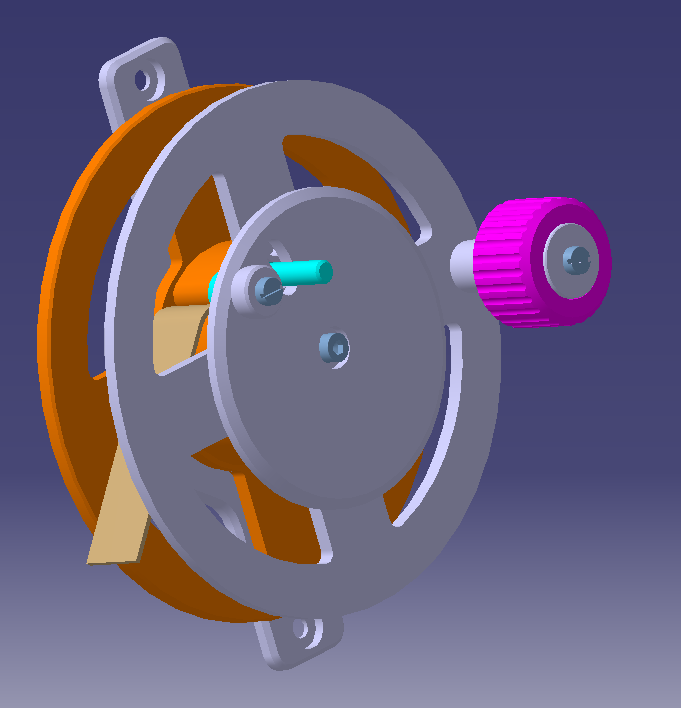

Les fichiers sont au nombre de 10.

On a besoin de d'une vis M3x30, une vis M3x20 et une vis M3X10 et de 3 écrous HM3. Je ne compte pas les vis de fixation du support.

ATTENTION:

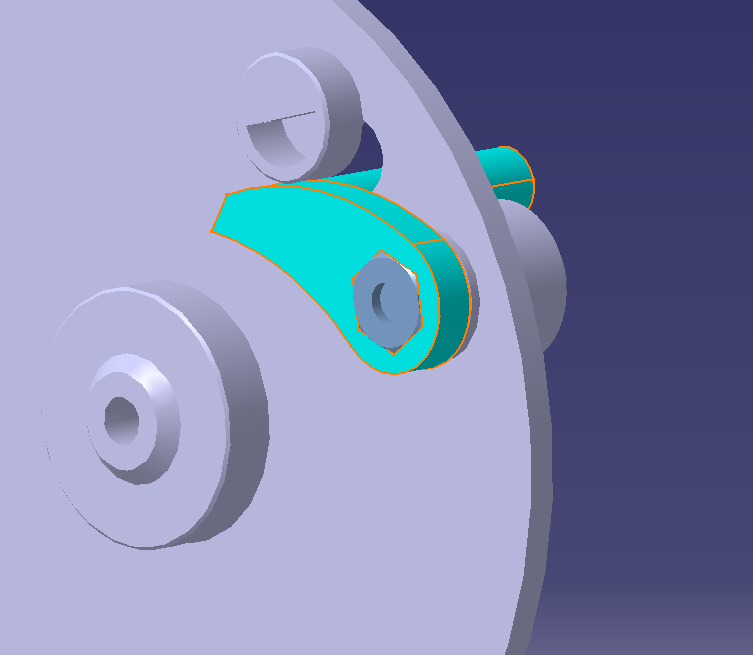

Le montage de l'écrou HM3 pour la vis M3x10 est particulier. Son logement dans la pièce 2cliquet.stl est volontairement plus petit. IL faut donc l'insérer dans la pièce 2cliquet.stl en le chauffant . Il ne doit pas dépasser de la pièce. Ni sa vis d'ailleurs.



2axe_bouton.stl 2bouchon.stl 2bouchon_cliquet.stl 2bouton_manivelle.stl 2cliquet.stl 2flasque.stl 2nouveau_flasque.stl 2rondelle.stl 2support_mural.stl 2verou_sangle.stl

[moi51]

je vais voir à ça

merci

[gerardm]

Regarde si ça te convient.

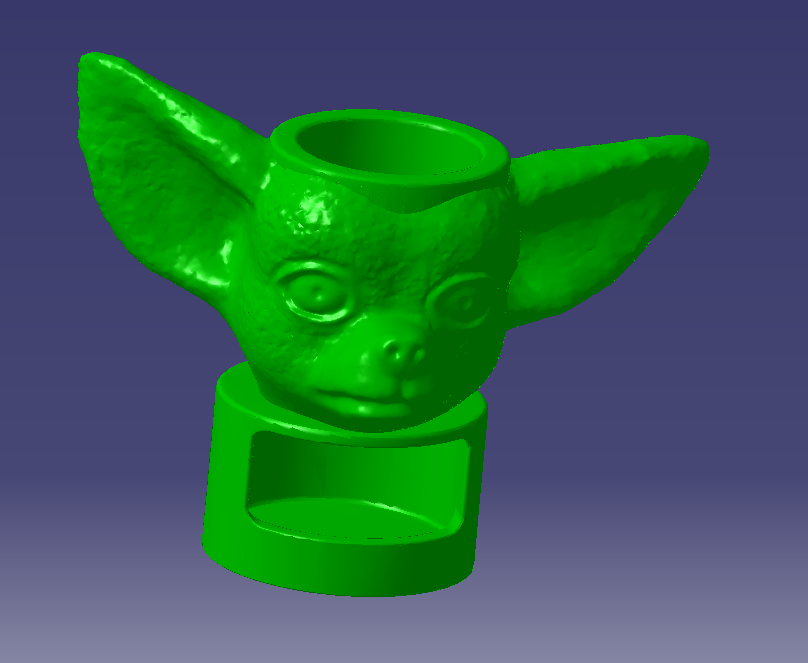

boite_a_crayons.stl

[moi51]

c'est quoi cette bete ? Quelles sont les mesures ?

[gerardm]

La tête du chihuahua n'est pas de moi. Je l'ai trouvé sur internet. Tu m'avais dit un chihuahua.

Je l'ai modifié pour faire une boîte à crayons avec un logement à clé USB.

Diamètre du logement des crayons 62 mm, profondeur du logement 75 mm

Dimensions hors tout hauteur 178 mm, longueur 230 mm, profondeur 135 mm

Modifié (le) Octobre 3, 2020 par gerardm

[moi51]

à mon avis ça ressemble plus à un gremlins qu'un chihuahua. Je te parle en connaissance de cause j'en ai 3.

Le compartiment pour les clés devrait être fermé (j'ai une chatte qui est très joueuse et se ferait un plaisir de me les piquer).

Merci

[gerardm]

C'est vrai au début le modèle m'a  choqué et puis le temps passant (car ça n'a pas été simple) je me suis habitué.

Alors je fais quoi ? Je garde comme ça et je modifie pour faire un tiroir? Ou on change tout.

[moi51]

on change tout !

desolée mais je n'aime pas du tout

je vois que les oreilles !!!

Modifié (le) Octobre 3, 2020 par moi51

[gerardm]

OK. Ce n'était pas ma 1ère idée.

[moi51]

OK

[gerardm]

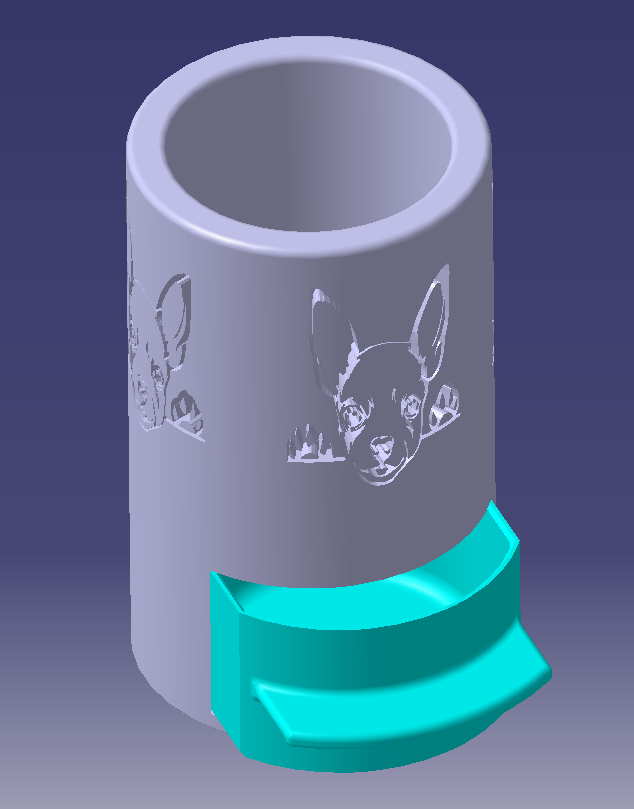

Mère-grand, comme Perette j'apporte le petit pot à crayons.

Le grand méchant loup me crée des soucis même compressé je dépasse la limite de 9 Mo (environ 11 Go).

Je te le passe par ta boite mail si ça te convient.

Dimensions: diamètre 90 mm(plus poignée du tiroir) hauteur 155 mm.

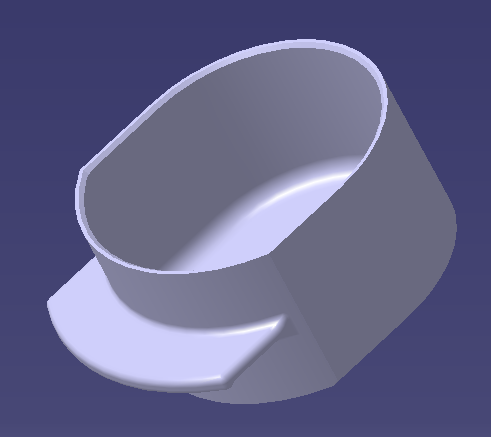

tiroir.stl

[moi51]

quand tu dis diametre 90 mm c'est interieur ou exterieur ?

Combien de crayon environ ? Le sais tu stp ?

Et quelle taille le tiroir ?

Merci d'avance

Sinon, oui ça me va par ma boite mail, pas de soucis

[gerardm]

Intérieur  diamètre 70, extérieur diamètre 90 pour le pot.

Le tiroir 75mm de large par 83 mm de long pour la forme extérieure du tiroir avec une paroi de 2 mm d'épaisseur. hauteur 44 mm extérieur donc 42 mm intérieur.

La poignée 70 mm par 17 mm hauteur, 9 mm au plus épais (le devant). Autrement 4 mm d'épaisseur.

Modifié (le) Octobre 5, 2020 par gerardm

[moi51]

ok,

combien de crayons penses tu que je puisse mettre dedans ?

[moi51]

dommage qu'il ne soit pas en forme de tete de chihuahua direct.

Juste une "gravure" comme ça je doute que ça donne un beau rendu !

[moi51]

qu'en dis tu ?

[gerardm]

Trouve moi une tête de chihuahua en 3 D qui te convienne, et je verrai ce que je peux faire.

[moi51]

j'en trouve pas

[moi51]

tant pis si tu peux pas m'aider laisse tomber

[gerardm]

Et avec la tête en relief!.

Toujours le même tiroir et les mêmes dimensions.

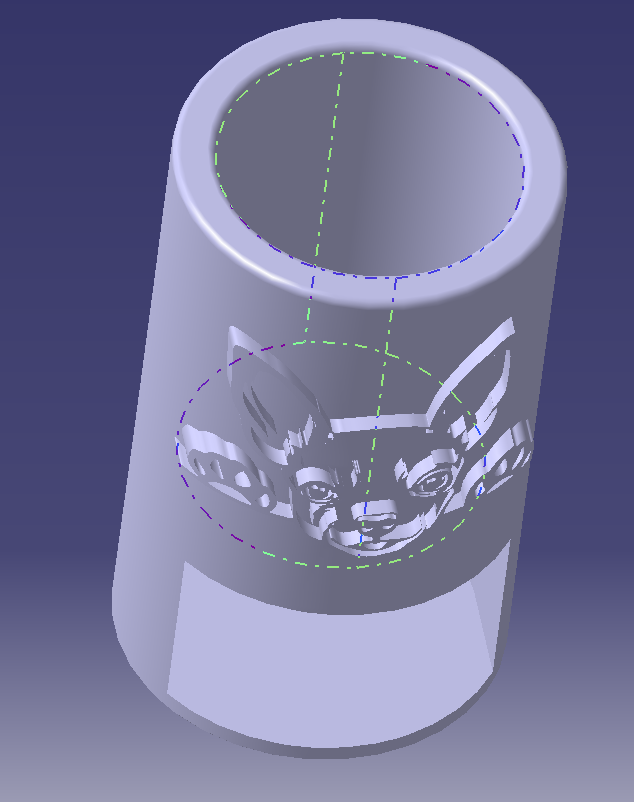

pot_relief.stl

[moi51]

desolee mais trop quelconque !

en plus à l'impression il va falloir des supports ? 9a va pas etre formi apres ???

Mais si tu peux pas, c'est pas grave laisse tomber

merci

Modifié (le) Octobre 6, 2020 par moi51

[moi51]

Bonjour Gerard,

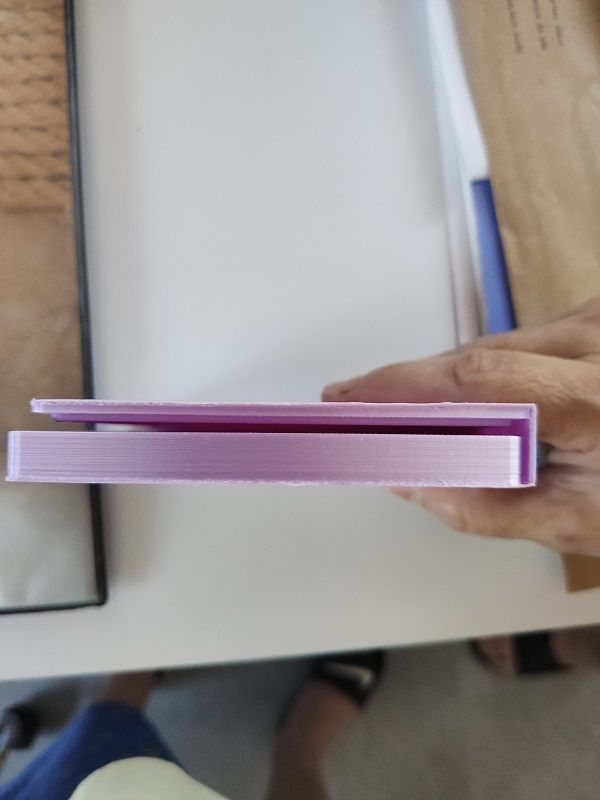

Bon je viens d'imprimer à nouveau la boite que tu m'as fait et ça ne va toujours pas .

Je te laisse voir par toi meme !

merci

[gerardm]

Cette boite est diabolique. Je vais re-regarder.

[moi51]

je pense qu'il faut mieux laisser tomber non ?

je vais devoir me rabattre sur un autre genre de boite mais je ne veux pas que le couvercle se detache de la boite c'est pourquoi celle ci me convenait bien

Modifié (le) Octobre 7, 2020 par moi51
