Salut Tout est dans le titre ou presque. J'ai acheté des buses Nitro il y a quelques temps déjà, et je ne sais pas à quel diamètre correspond l'une d'elle. J'hésite entre 0.2 et 0.4mm. La 0.8mm, je l'ai reconnu et 0.6mm ne se faisait pas quand j'ai commandé. Donc, quel est le code avec les points svp. @Fourmi si tu peux m'aider. Je n'ai pas trouvé l'info sur ton site, ni dans le forum où ces motq clé sortent énormément de résultat. Merci et à bientôt Sébastien

@Tircown J'ai testé cette commande, mais j'ai le même résultat qu'avec la ligne make flash du manuel d'installation de klipper. Il s'agit effectivement d'un clone de Uno r3. J'ai testé avec l'architecture 328 et 328p, et en diminuant la vitesse à 57600 bauds. J'ai toujours le même résultat. Je pense me commander 1 ou 2 smt32 pour voir, c'est pas le prix que ça coûte, juste du temps. éventuellement, si tu as une boutique aliexpress que tu as essayé et que tu peux me recommander, je suis preneur. Je vais voir aussi, si j'ai pas une nano qui traîne chez ma mère, vu que j'y passe tout à l'heure récupérer ma fille, mais c'était pour un autre projet, en attente aussi de toute façon.

Salut Je suis en train d'essayer de flasher mon clone de arduino, et même en récupérant le .hex, ça ne marche pas. Est-ce qu'il faut diminuer la vitesse, de 250000 bauds (standard pour klipper) à 115200, qui semble être le maximum pour la uno ? Bon, je suis aussi content d'avoir vu les pin de la Uno, car ça marchera mieux aussi comme ça, mais pour le moment, je n'en suis pas à la config. Même si le but de cette carte auxiliaire sera le bl touch, et éventuellement, pwm sur les ventilos d'alim et d'extrudeur.

Rien n’empêche de faire des plans et de voir ce qu'il pourrait manquer pour monter une autre imprimante. Par exemple, si je monte une cubique, je part sur du rail Igus mini T (12mm) de 350mm de long pour faire les axes X et Y. J'ai pas encore la hauteur de travail, mais ce sera certainement la même chose.

Tu achètes du profilé et tu la monte toi-même. Personnellement, c'est que je vais faire, et je partirai sur une cubique core XY. Je serai peut être court d'un moteur. Sinon, actuellement, tu as quoi comme machine?

Salut. C'est temps-ci, je pense à réutiliser les pièces que j'avais mis de côté pour la zatzit.... Mais pour nous français, serait-il possible d'aller récupérer ce qui est prêt chez lui, genre, le hylite, les profilés, le maximum en fait. Avec un peu de chance, on pourrait le finir nous même... Ensuite, vu que le projet n'avance plus vraiment, il serait bien qu'il partage sur github, car le concept reste super.

Salut. Dans une vidéo que j'ai vu hier sur Youtube sur un salon, Ils montrait justement le rendu d'une imprimante (avec option 6 axes, mais pas forcément obligatoire) qui après impression surfaçait à la fraiseuse intégrée ou à la pointe chauffante (matériaux souple) les surfaces pour obtenir un rendu lisse et supprimer l'effet de couche. Il devrait être envisageable de monter une "broche" de faible puissance et de faire de même sur nos machines. Il n'y a pas besoin de puissance car le but est juste de surfacer une très faible couche. Autre avantage c'est la longueur de l'outil qui est plus importance. Ce qui permet de travailler plus en profondeur que juste la buse, limitée à 1 cm environ. A mon avis, il faudrait installer ça sur une 2e tête indépendant de la première. Par contre, le code... Séb

Salut Grâce à un Youtuber, j'ai découvert ça : https://odriverobotics.com/ Il s'agit d'un contrôleur pour 2 moteurs brushless standard qui permet de les piloter comme des moteurs pas à pas, avec des encodeurs rotatifs... Le truc qui pourrait nous être utile, c'est la vitesse et la précision des moteurs en question, et le couple aussi, même si c'est moins utile en impression qu'en fraisage. Par exemple, celui là est d'après leur guide sur les encodeur, celui qui donne le moins de précision, et on est déjà à 2400 pas par tour... On est loin des 200 (ou au mieux 400) de nos nema. Votre avis?

Elle est possible sur la duet 2, et elle doit être possible sur d'autre carte. il faut juste trouver des pin contrôlable en pwm. C'est pas tout à fait ma carte, mais c'est particulièrement proche. Les connecteurs pour les limites min ne sont pas soudés et en haut à gauche, les pin d10,d9, d8 et d7 ne sont pas dans le même ordre. La partie qui m'intéresse aujourd'hui ressemble davantage à ça. Donc, comment piloter D9 est la question. Accessoirement, le ventilo pour les pièces est donc banché en tant que E1 sur D7... Après, il faut un firmware qui puisse gérer ça et c'est le cas de klipper (code joint à mon premier message) et à Reprap firmware (cf capture ci-après). Pour les autres, je ne sais pas.

Salut. Sauf erreur de ma part, dans cura, tu règles le ventilateur qui sert au refroidissement de l'impression. Effectivement, puissance et à quelle hauteur il démarre. Et en l’occurrence, c'est quand je n'imprime pas que j'aimerais un ventilateur de heatbreak arrêté, donc hors Cura et impression.

Salut J'utilise Klipper depuis quelques mois maintenant sur une carte HY-Base-L v1.0 (qui ressemble énormément à la mks base v1.5), et je suis très satisfait. Bon, je n'arrive pas à utiliser de BL touch,(clone) mais je n'y arrivait pas non plus avec marlin. La question d'aujourd'hui est sur le ventilateur de buse, qui est toujours actif. Il y a la possibilité de le faire démarrer à partir d'une température donnée dans Klipper (comme dans le reprap firmware) mais je ne sais pas quelle pin attribuer à ce ventilo. La D9 (ar9) sert au ventilateur radial pour la pièce. Je me demande d'ailleurs si le connecteur n'est pas un simple 12v non commutable. Pas besoin de pwm, juste du tout ou rien. Je peux aussi déplacer le branchement, mais la question est où? la prise D11 (mais j'ai pas l'impression qu'elle marche) Enfin, le code de la section : [heater_fan my_nozzle_fan] pin: ar11 max_power: 1.0 shutdown_speed: 0 cycle_time: 0.010 hardware_pwm: false kick_start_time: 0.100 heater: extruder heater_temp: 50.0 fan_speed: 1.0 Voilà Merci d'avance pour vos réponses. Sébastien

Salut. J'ai franchi le pas aussi entre hier et aujourd'hui. Du coup, j'arrive à imprimer. Me manque encore le bl touch (3d touch de chez triangle lab) à faire fonctionner, mais c'est plus simple que sur marlin d'y toucher, ou de revenir en arrière. Donc super tuto, bien fait et tout. Et aussi, les liens vers github à bon escient, car là aussi, les configs d'exemple sont bien documentées. Pour la carte, j'ai une clone de mks base 1.5, donc, je suis partie de la config d'une ramps 1.3. Et dans les amélioration, la vitesse d'impression, et aussi un peu le bruit des moteurs. Restera à tester sur de vrai pièces, et pas juste des tests. Enfin, il faut penser à revoir les codes de démarrage et fin de Cura. Comme indiqué, faire des macros semble une bonne solution pour tout gérer du même endroit, dans le fichier de config.

Et faire un système de courroie crantée, avec un tendeur comme les chaînes de vélo? Ca peut fonctionner uniquement sur des types I3, mais comme ça, le moteur est déporté et il y a juste un bras (ou 2, façon porte-manteau) qui bouge.

Salut Je suis en train de voir pour modifier une presse à chaud et je voulais un avis sur mon programme arduino tout frais écris. L'idée est de piloter 2 éléments chauffants en silicone 220v 300w collés chacun sur leur plaque d'aluminium (ep 8 mm). Donc, arduino uno (test) /nano (en boîte), 2 SSR 10A, et 2 thermistance NTC 100k (même si pour le moment, il n'y a qu'une seule lecture). #include <PID_v1.h> #include <LiquidCrystal_I2C.h> //entrées int ThermistorPin = 0; int DebutTimerPin = 2; //sorties int RelayHautPin = 5; int RelayBasPin = 6; //Mes valeurs de références long Tempo = 600000; //minuterie 10min, à faire varier plus tard dans un menu int Tref = 100; //température de référence 100°C, à faire varier plus tard dans un menu //PID int WindowSize = 5000; unsigned long windowStartTime; double Setpoint, Input, Output; //thermistance ntc 100k montée en série avec R1 int Vo; float R1 = 10000; //à ajuster avec une mesure fil+résistance float logR2, R2, Tmesure; float c1 = 1.009249522e-03, c2 = 2.378405444e-04, c3 = 2.019202697e-07; //varaible pour la minuterie volatile long PressTime; long TempsRestant; int Minutes; int Secondes; PID myPID(&Input, &Output, &Setpoint, 2, 5, 1, DIRECT); LiquidCrystal_I2C lcd(0x27,16,4); //attention à l'adresse void setup() { Serial.begin(9600); lcd.init(); lcd.backlight(); pinMode(RelayHautPin, OUTPUT); pinMode(RelayBasPin, OUTPUT); pinMode(DebutTimerPin, INPUT_PULLUP); attachInterrupt(digitalPinToInterrupt(DebutTimerPin), minuterie, RISING); windowStartTime = millis(); //initialize the variables we're linked to Setpoint = Tref; //tell the PID to range between 0 and the full window size myPID.SetOutputLimits(0, WindowSize); //turn the PID on myPID.SetMode(AUTOMATIC); } void loop() { Vo = analogRead(ThermistorPin); R2 = R1 * (1023.0 / (float)Vo - 1.0); logR2 = log(R2); Tmesure = (1.0 / (c1 + c2*logR2 + c3*logR2*logR2*logR2)); Tmesure = Tmesure - 273.15; Input = Tmesure; //calcul affichage minuterie min:sec unsigned long now = millis(); TempsRestant = Tempo - (now - PressTime); Minutes = TempsRestant / 60000; Secondes = (TempsRestant - (60000 * Minutes)) / 1000; lcd.print("Temp = "); lcd.print(Tmesure); lcd.print(" / "); lcd.print(Tref); lcd.print(" °C"); lcd.setCursor(0, 1); lcd.print("Timer = "); lcd.print(Minutes); lcd.print(":"); lcd.print(Secondes); lcd.clear(); if (now - PressTime < Tempo){ Input = analogRead(ThermistorPin); myPID.Compute(); /***turn the output pin on/off based on pid output***/ if (now - windowStartTime > WindowSize){ //time to shift the Relay Window windowStartTime += WindowSize; } if (Output > now - windowStartTime){ digitalWrite(RelayHautPin, HIGH); digitalWrite(RelayBasPin, HIGH); } else{ digitalWrite(RelayHautPin, LOW); digitalWrite(RelayBasPin, LOW); } } else{ digitalWrite(RelayHautPin, LOW); digitalWrite(RelayBasPin, LOW); } } void minuterie() { volatile unsigned long PressTime = millis(); } Pour le PID, je crois que je peux diminuer la valeur de "WindowSize" vers 800, car j'utilise un SSR, et non pas un relais (code issu de l'exemple de relais). J'ai pu vérifier l'absence d'erreur de compilation, mais pas encore tester. Je verrais demain pour l'affichage au moins. Dans les évolutions prévues, déjà passer sur la lecture des thermistance et un PID propre à chaque plaque. Ca reste à ma portée, c'est en postant que je me suis rendu compte de l'oubli de la 2e thermistance. Donc recopie d'une grosse partie du code du pid en changeant le nom des variables (1 et 2 en gros ou haut et bas, comme le reste). Merci Sébastien

Je n'ai pas vraiment bien regardé. Juste vu que le hylite prend énormément de place en fait. J'ai hâte aussi, mais ça ne m'empêche pas de dormir. Je continue à travailler sur ma copie de i3 et j'ai un tas de pièces qui dort. Mais on, je dessine 2 fraiseuses numériques, l'une à courroie pour du bois avec 0.1mm de précision et 50x50cm de travail, l'autre pour du a5 mais plus précise et puissante. Aujourd'hui c'était préparation des modification de ma presse à chaud. J'ai aussi des clients dans ma boutique... C'est un peu le principe. Donc, pas vraiment le temps d'y penser en fait. Donc j'attends.

J'avais raison pour le boitier sur le montant arrière.

Petit double-post pour les photos de mes test et aussi dire que 'jai commandé les dalles samsung. Livraison demain ou début de semaine prochaine. Si ça vous interresse, je peux aussi vous montrer les ébauches faîtes avec fusion360

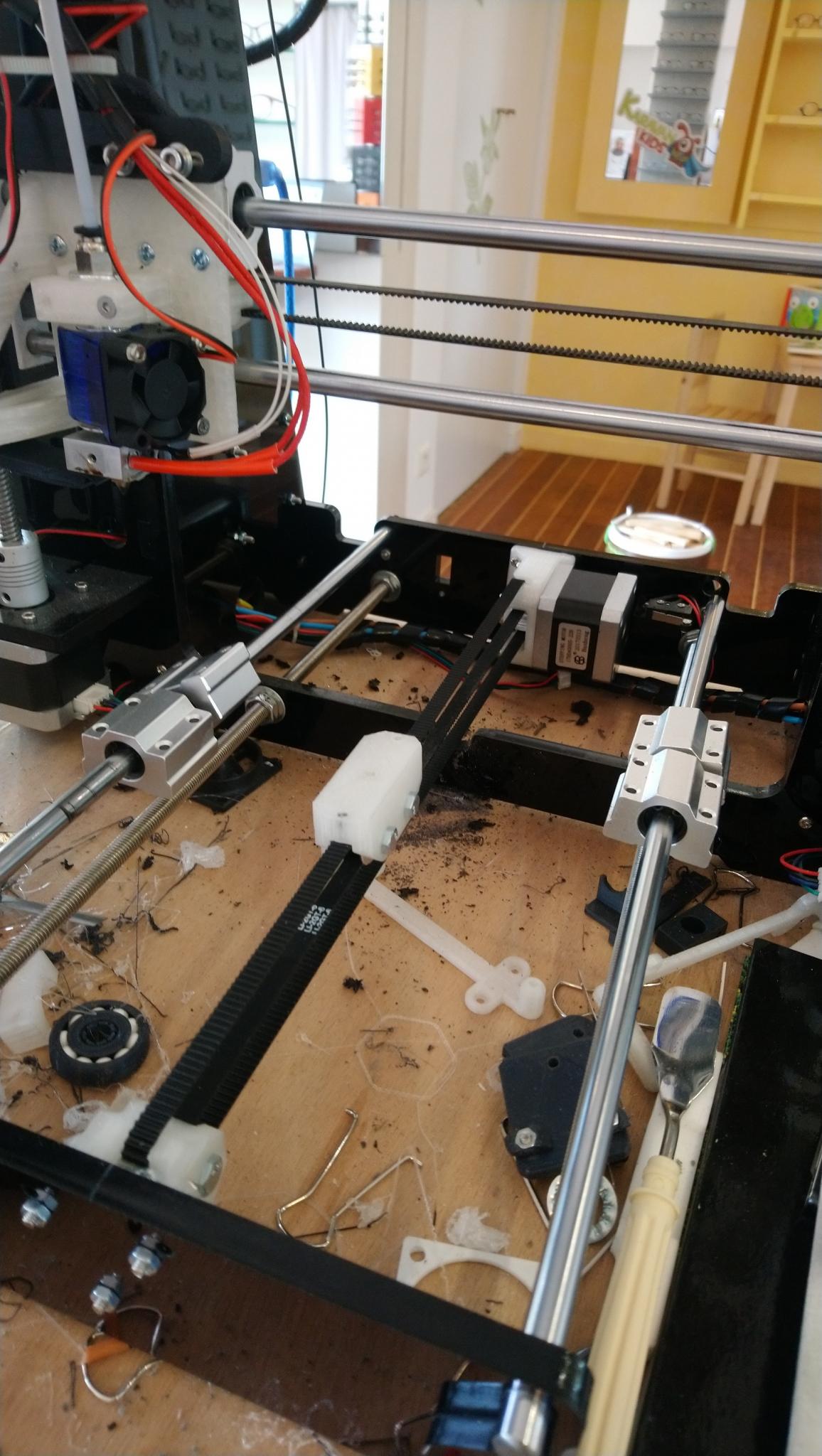

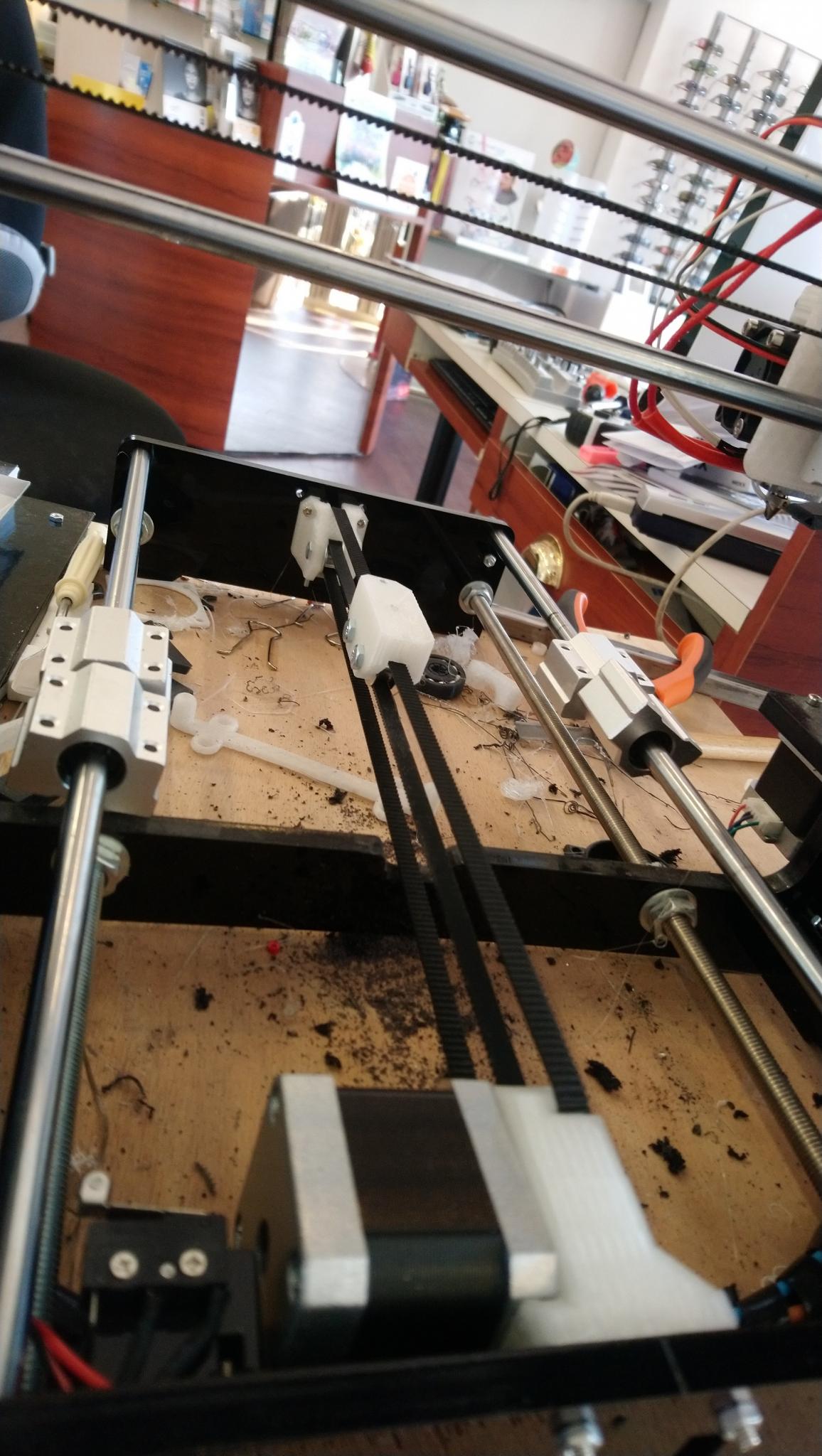

Salut 2 mois pour finaliser ce nouveau montage, mais le résultat est satisfaisant. Donc, pas super compliqué à faire. mais je n'ai pu réutiliser qu'un seul trou, donc, 5 supplémentaire fait sur le châssis et surtout, une grosse encoche au milieu pour passer la courroie. J'ai aussi dû flasher le firmware pour le sans de rotation du moteur (et les pas, mais M92 Y106.67 fonctionnait déjà en fait). Résultat, tension facile à régler. et moins de ringing. Comme dis plus haut, je passe à 106.6666666666666 pas/mm au lieu de 100 grâce à une poulie moteur de 30 dents. Donc pas de réel gain en précision de ce côté là. Place aux phtos et aux questions (si vous en avez). J'en ai profité aussi pour passer sur un nouveau support plateau en dibon et ajouter un 4e roulement (3 d'origine et support en acrylique déformée). Du coup, je vais étudier la question pour le faire sur l'axe X. Sébastien

Igus vend aussi sur Amazon, et le prix n'est pas trop élevé. https://www.amazon.fr/s?k=igus&__mk_fr_FR=ÅMÅŽÕÑ&ref=nb_sb_noss_2 Et ce sont les pièces originales. Ils vendent aussi des barres pour allez avec, mais là, le prix diffère un peu plus.

Salut Disons que je suis dans le même cas que toi (opticien et imprimeur 3D) @Djbobo109 et en fait, l'impression fdm ne se prête pas vraiment à la lunetterie. Le problème reste le rendu, et les matériaux auxquels il faut faire attention. Il n'y a pas vraiment de soucis de solidité si tu fait attention à ton design et aussi à la charnière (à acheter chez ton fournisseur préféré, novacel, clso, fax...). Une armature dans la branche peut être utile aussi (tige métallique insérée en chauffant dans un canal prévu lors du dessin, mais attention à la déformation). Avec ton budget, tu va pouvoir faire des prototypes plutôt en PLA et éventuellement en PETG (plus vraiment des proto avec cette matière). Tu as peut-être vu sur acuité l'article des Opticiennes Vannes, https://www.acuite.fr/actualite/magasin/155685/une-opticienne-cree-en-magasin-des-lunettes-en-impression-3d, au final, c'est du sls (frittage laser) sous-traité , avec proto en fdm (filament) en magasin. Je n'ai pas abandonné l'idée d'en imprimer, mais j'attends ma nouvelle machine (Zatzit) pour réessayer la monture complète. Pour revenir sur les matières, il faut qu'elles soient biocompatible donc pas d'ABS ni de traitement lissant ou de peinture. PLA et PETG pas de soucis mais non polissable. Les fils chargés de fibre, j'aurais des doutes sur l'état de surface, est-ce que ça fait une pièce "poilue", avec des fibres qui ressortent de la pièce. Pour voir, j'ai le filament PLA fibre de lin en attente. Enfin, dans les conseils que je peux donner imprime à plat et pousse le pont à la chaufferette sinon, les supports vont empirer l'état de surface (toujours le problème de ponçage compliqué). Sinon, tu es dans quel coin géographique? Sébastien

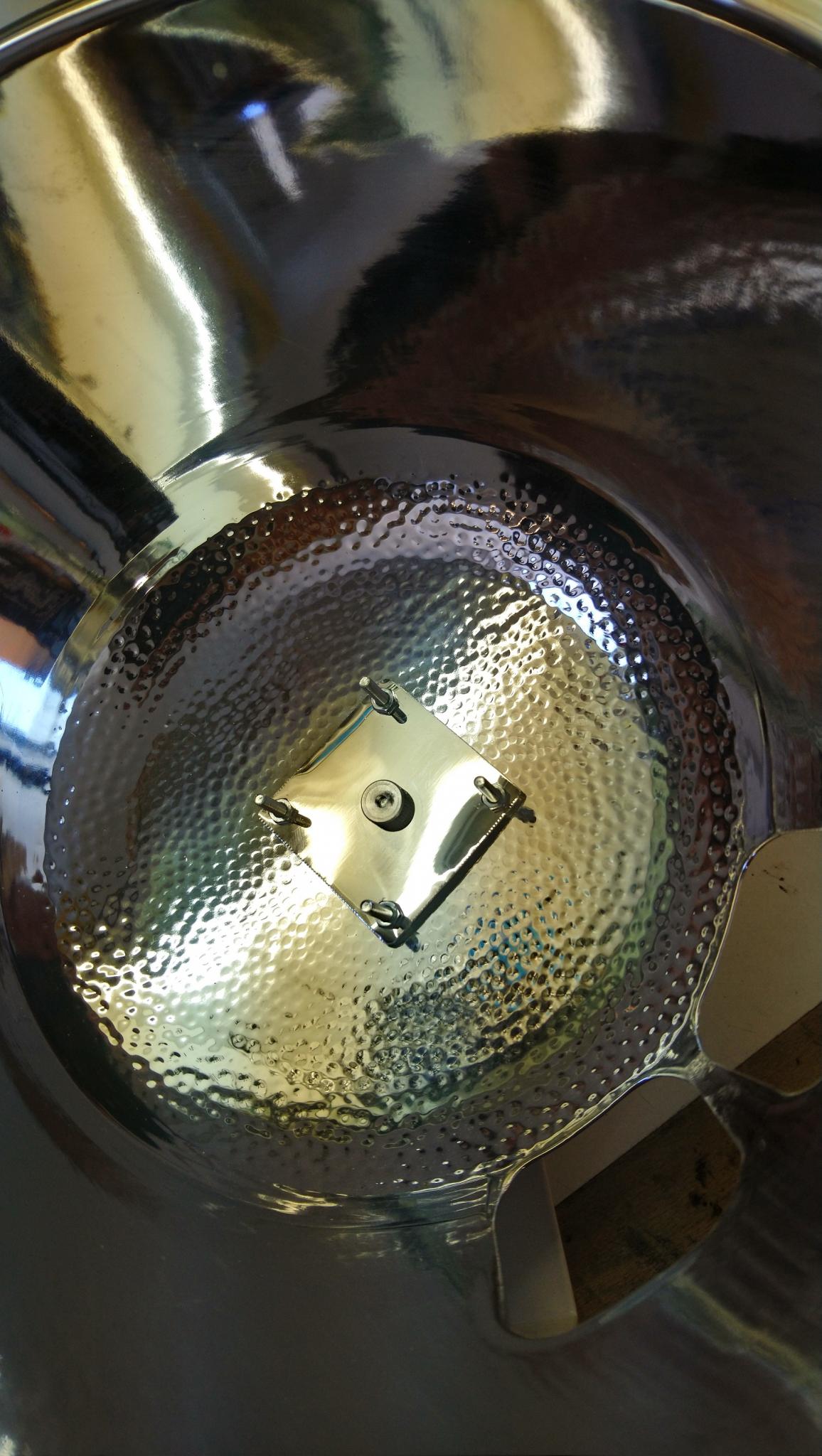

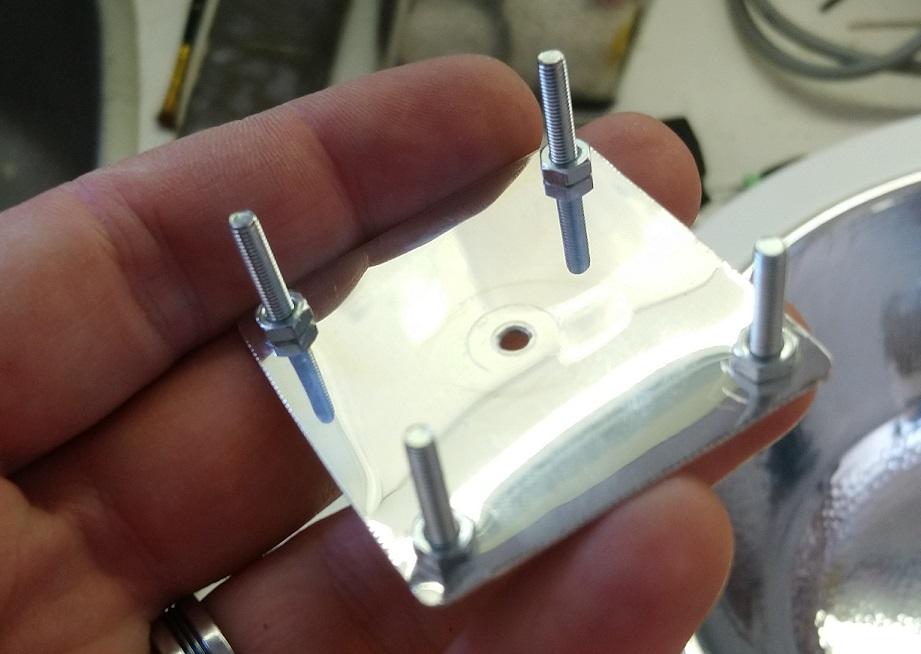

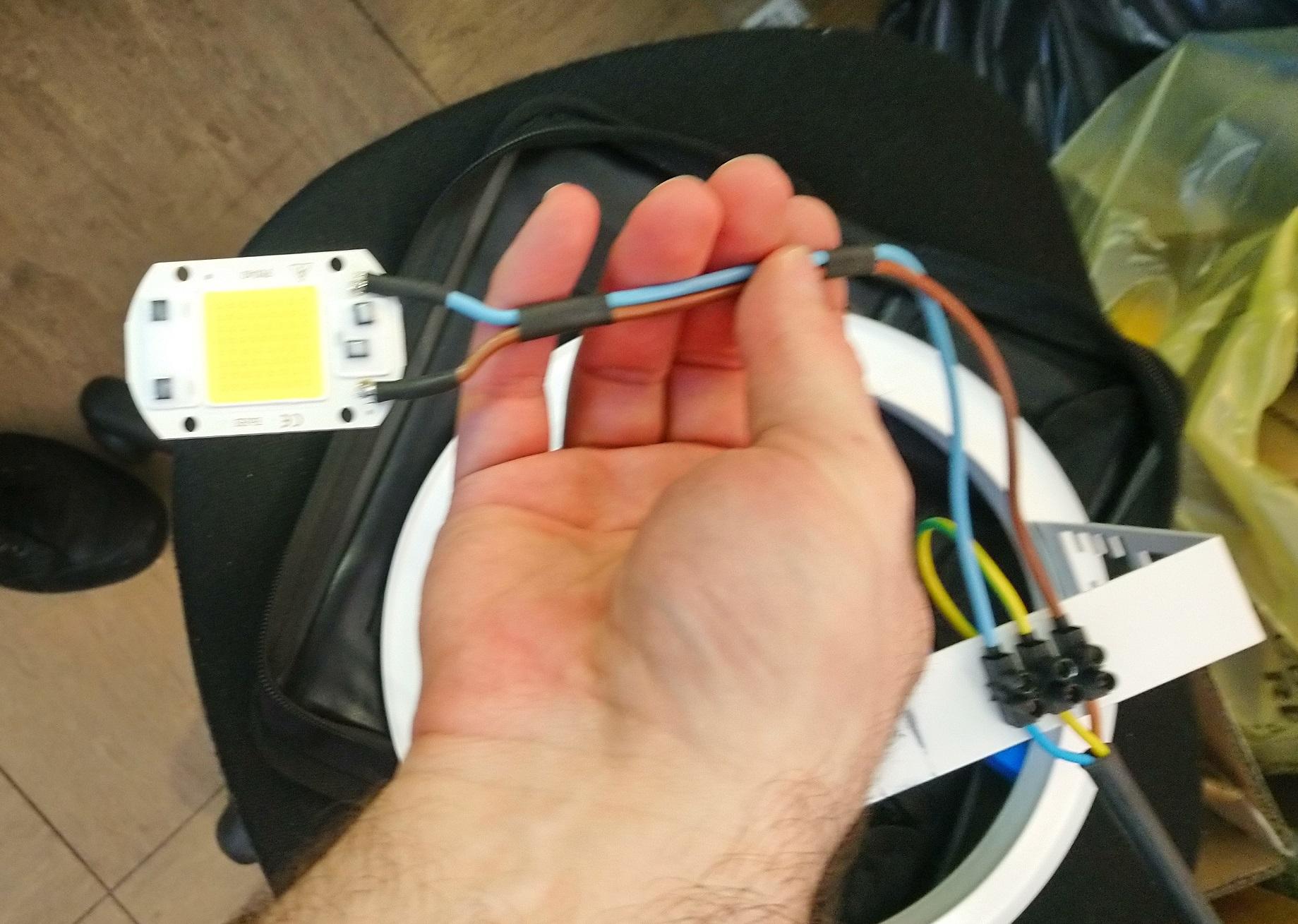

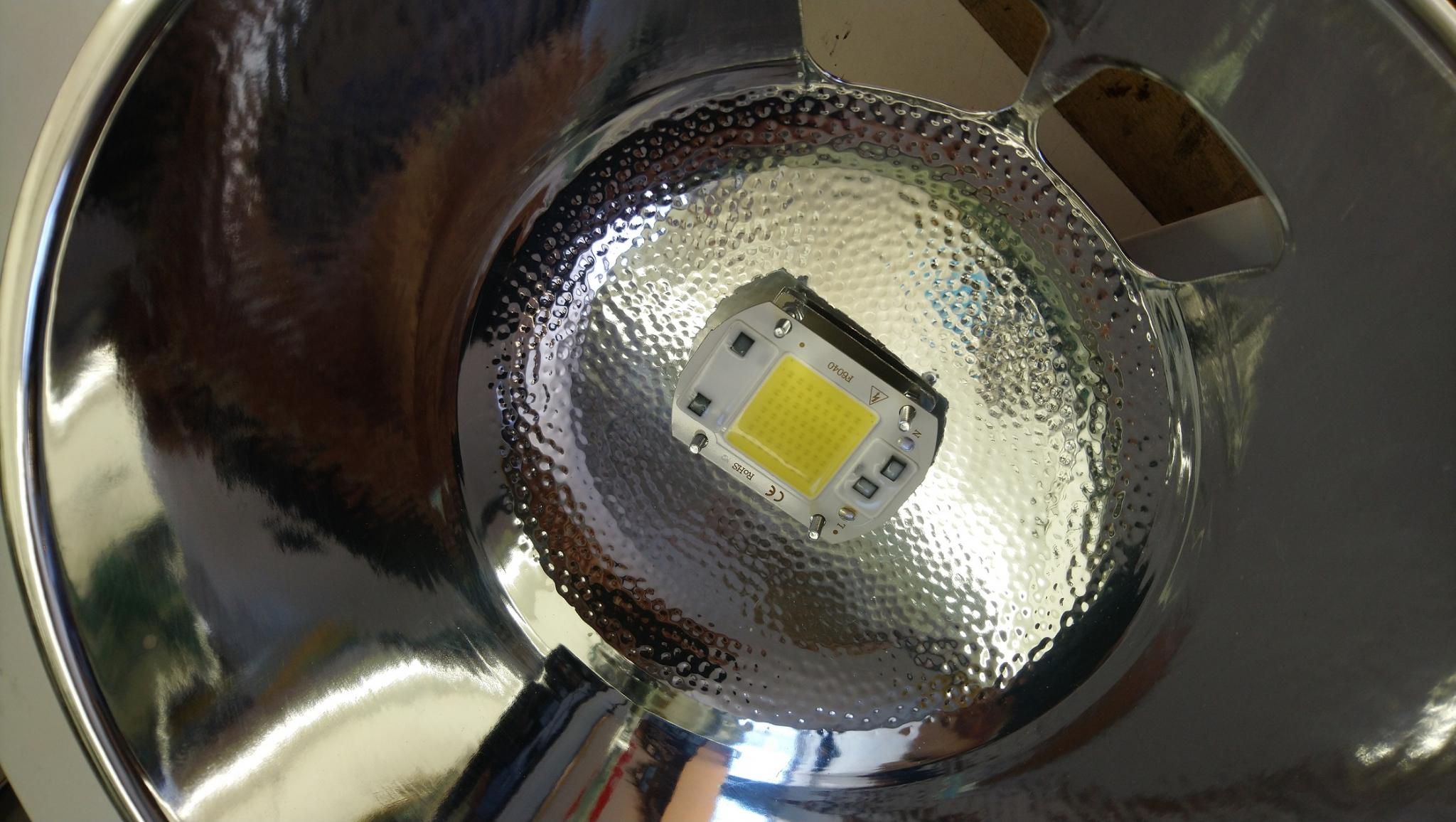

Au final, je pense m'orienter vers ce type de luminaire pour remplacer l'existant. Le coût serait inférieur à 10€ pièce. Du coup, moins cher que de remplacer les 2 ampoules et de modifier mes luminaires. Juste agrandir les trous Dalle ronde 24W merci @Pascal03 pour le lien edit : Je viens de voir celle là (downlight-led-samsung-25w-120lm-w)... C'est pas le même prix, (3x plus...) mais c'est pile la bonne taille et ça éclaire 1.5x plus.

TriangleLab à l'air de faire plus attention aux mesures et copie plus fidèlement les pièces d'origine.

Tu pourras toujours changer la buse après. Le résultat n'est pas si mauvais pour débuter. Par contre, le truc un peu gênant avec ce type de hotend (que j'utilise actuellement), c'est que ce n'est pas les même diamètre que du e3d orignal, donc, souvent les pièces de thingiverse ne vont pas tout à fait. La mienne, je l'avais pris chez anycubic, pour 8€ environ (de mémoire).

Le problème avec des g27 c'est qu'on perd l'avantage de la direction d'éclairage. Les ampoules sont montées à l'horizontale actuellement, et du coup, je n'aurais pas forcément la place de mettre 2 ampoule g27 côte à côte. Au final cette solution me ferait perdre de la luminosité, alors qu'il faudrait que je l'augmente. Et sur le lien aliexpress précédant, il y a le choix dans les culot, la puissance et la possibilité de réglage ou non. On en revient au prix. Trop élever pour faire la transformation C'est ce qui m'a été dis aussi. Va falloir que je partage les photos pour vous montrer l'ensemble. Merci pour vos réponses
