marlin Calibration des Axes
DJAlexOfficiel a posté un sujet dans Paramétrer et contrôler son imprimante 3D
Bonjour, Je suis sur une hypercube évolution, je règle depuis 3mois mon imprimante sur les axes XYZ et j'ai toujours 1mm d'ecart. J'utilise le cube de calibration et "https://www.thingiverse.com/thing:195604" pour calibrer mon imprimante, et je règle les steps/mm dans marlin Configuration.h. J'ai utiliser tous les calcule possible même plusieurs fois d'affiler mais j'ai jamais un résultat au dizième près. J'aurai besoin d'aide car je ne trouve vraiment pas de solution. Mes couroies son bien tendue. -
Bonjour à tous, Je possède l'imprimante 3D Prusa I3 Pro B ( Il s'agis ma première imprimante 3D). Je suis parvenue à la monter correctement, après avoir rencontrer plusieurs léger problème que j'ai pu plus ou moins facilement corrigé, j'ai réussis à lancer quelques impressions. En faisant des réglages au fur et à mesure, les impressions deviennent qualitatives. Mais je fais fasse à un problème que je n'arrive pas à résoudre. En effet, l'axe z droit est plus haut que le gauche, c'est qui fais que la buse de l'extrudeur n'est pas égale par rapport au plateau. Même lorsque je règle l'axe z gauche au même niveau que le droit, lors de l'auto home celle-ci se réajuste automatiquement et la différence de niveau reviens. J'ai bien pensé à ajuster la partie gauche du plateau pour minimiser l'écart mais cette solution ne me paraît pas correct, je n'ai pas vraiment envie d'avoir un plateau qui soit de travers. Puisque une image est plus parlante que 1000 mots en voici 4. - La partie gauche (la buse touche presque le plateau) - La partie droite (La buse est à plusieurs mm du plateau) - Le plateau est bien droit https://postimg.cc/gallery/PHkkKc2 Vous pouvez trouver les images en plus grand à cette adresse. Si vous avez des solutions à me conseiller, je suis preneur ( je n'ai pas trouvé de topic avec ce problème là, ou peut-être ai-je mal cherché, s'il existe, merci de me redirigé ). Merci pour vos retours !
-
Bonjour, En regardant le forum, j'ai vu que je ne suis pas le seul a avoir dû remplacer les roues de guidage en raison d'un serrage trop important ou d'une usure prematurée. Clairement, les roues, ca fonctionne... mais c'est ni precis ni fiable. J'envisage de mettre des glissières linéaires courrament utilisées en cnc car je trouve le système certes peu dispendieux , mais surtout pas très mecanique. J'imagine intégrer sur ma cr10s un truc de ce genre.... en commençant par l'axe Y.... le seul qui m'a posé soucis à ce jour.... Viendront ensuite le Z puis le X si je trouve untrucpas trop lourd! Des avis, des expériences?
-
Bonjour, Je viens de recevoir ma CR-10, et après avoir regarder mille vidéos, j'ai commencé le montage. Tout se passait bien lorsque j'ai voulu régler la hauteur du plateau. Le carré de verre me semble plat, pourtant si les deux vis de gauche (côté boitier de contrôle) me permettent un réglage aux petits oignions (j'ai de la course pour pouvoir serrer ou desserer), côté droit c'est pas du tout la même limonade : même serré à fond, les ressorts comprimés au maximum, la buse est encore fortement appuyée contre le verre. En regardant de biais, si je déplace la buse sur l'axe x, je vois bien qu'elle se rapproche inexorablement du verre au fil du trajet Comme elle vient de sortir du carton, j'ai resserré les vis un peu partout.. et puis je suis passé aux vérifications avec le niveau : - j'ai d'abord vérifié la planitude de ma table (histoire de partir sur un truc correct) - puis de la traverse supérieur, du cadre etc.. bref tout semble à plat, sauf l'axe x Je vérifie au réglet en prenant appui sur le cadre inférieur, et mesure 2mm d'écart d'un côté à l'autre du cadre supérieur. Du coup, je cherche à rectifier la planitude de l'axe x, mais malheureusement je ne trouve pas d'infos sur comment m'y prendre. pourriez-vous svp m'aiguiller.. ou m'orienter vers autre chose si j'ai mal compris le problème? Merci pour votre aide lio - voici quelques photos (pour faire joli, mais pas que..) - la bête dans son élément naturel - l'établi à plat - le plateau à plat - le sommet de l'imprimante à plat - et l'axe x qui penche à droite (!!!)
-
[Tutoriel] Inverser la direction d'un axe
Invité a posté un sujet dans Tutoriels et améliorations pour GEEETech
Bonjour. A présent que vous pouvez vous connecter à votre imprimante et lui envoyer des modifications firmware, passons en revue un souci récurrent : l'inversion des axes. Symptômes Lorsque vous essayez de déplacer votre chariot sur la droite, il va à gauche. Ou inversement. Lorsque vous essayez d'avancer votre plateau, il recule. Ou inversement. Lorsque vous essayez de faire monter votre chariot, il descend. Ou inversement. Lorsque vous essayez d'extruder du filament, il est rétracté. Ou inversement. Lorsque vous essayez de ramener l'un des axes, à son origine il part dans le sens opposé de celui où est son interrupteur de fin de course. Comme vous pouvez le constater, les symptômes ne manquent pas. Résolution matérielle Sur les cartes récentes (ou bien fichues ), les connecteurs sont pourvus de détrompeurs, garantissant, à moins que vous ne vous y preniez comme un forain, de ne pas pouvoir se tromper dans le sens d'enfichage des connecteurs. Pour les moins chanceux, assurez-vous que vos connecteurs aient été enfichés dans le bon sens, à la fois sur le stepper et sur la carte de contrôle. Pour ce faire, référez-vous au manuel de montage de votre imprimante 3D. Résolution logicielle Si vos câbles sont tous connectés dans le bon sens (revérifiez, au cas où...), il va donc falloir trifouiller un peu le firmware de votre imprimante. Pour la connexion à l'imprimante, la récupération du firmware qui lui est spécifique et l'envoi de ce dernier sur la carte de contrôle, je vous invite à vous référer à ce tutoriel. La modification a lieu au niveau du fichier Configuration.h. Recherchez la chaîne #define INVERT_X_DIR. Vous devriez tomber sur un bloc similaire à ceci : #define INVERT_X_DIR true #define INVERT_Y_DIR false #define INVERT_Z_DIR false #define INVERT_E0_DIR true #define INVERT_E1_DIR false #define INVERT_E2_DIR false X, Y et Z correspondent aux coordonnées cartésiennes de votre imprimante, tandis que E0, E1 et E2 correspondent à ses extrudeurs (si vous utilisez les trois, vous êtes un sacré chanceux ). Ces lignes déclarent donc la définition d'une variable, suivie de sa valeur, qui est un simple booléen : vrai, ou faux. Il faut donc que vous remplaciez true par false, ou false par true, selon le cas de figure, sur les lignes correspondant aux steppers qui font les rebelles. Par exemple, si votre axe X va à contresens et que sa ligne est celle-ci : #define INVERT_X_DIR true Vous devez donc la modifier pour qu'elle soit telle que ceci : #define INVERT_X_DIR false La procédure est la même pour les autres steppers. Une fois les modifications effectuées, sauvegardez les modifications et cliquez sur le bouton Téléverser. Magique ! Un souci ? En cas de problème avec cette procédure, créez donc un nouveau sujet dans lequel vous détaillerez ce que vous avez fait, ce que vous attendiez et le résultat que vous avez obtenu. Nous tâcherons dès lors de vous aider. Par souci de clarté, évitez de poster vos problèmes en réponse à ce sujet.
-

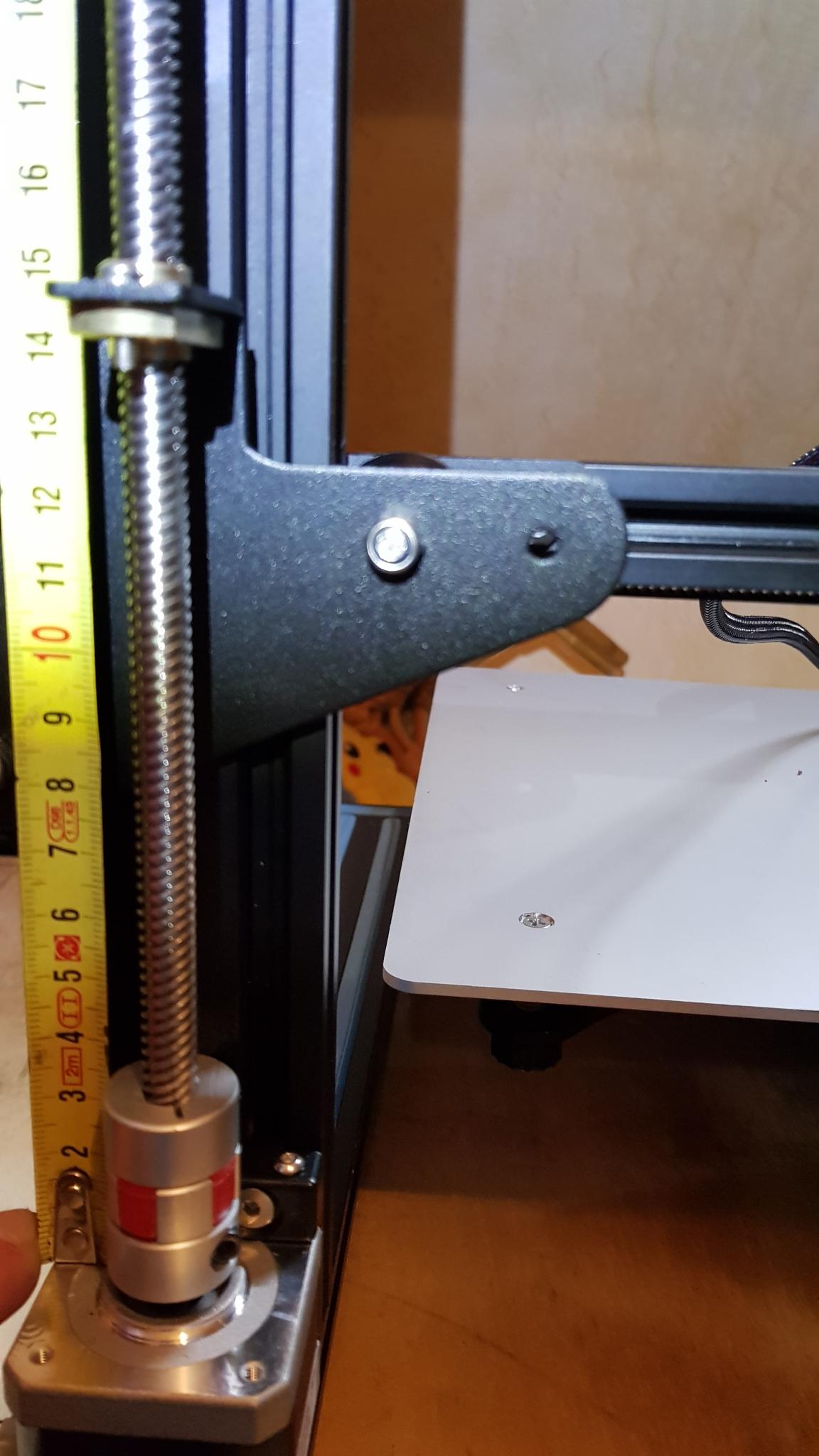

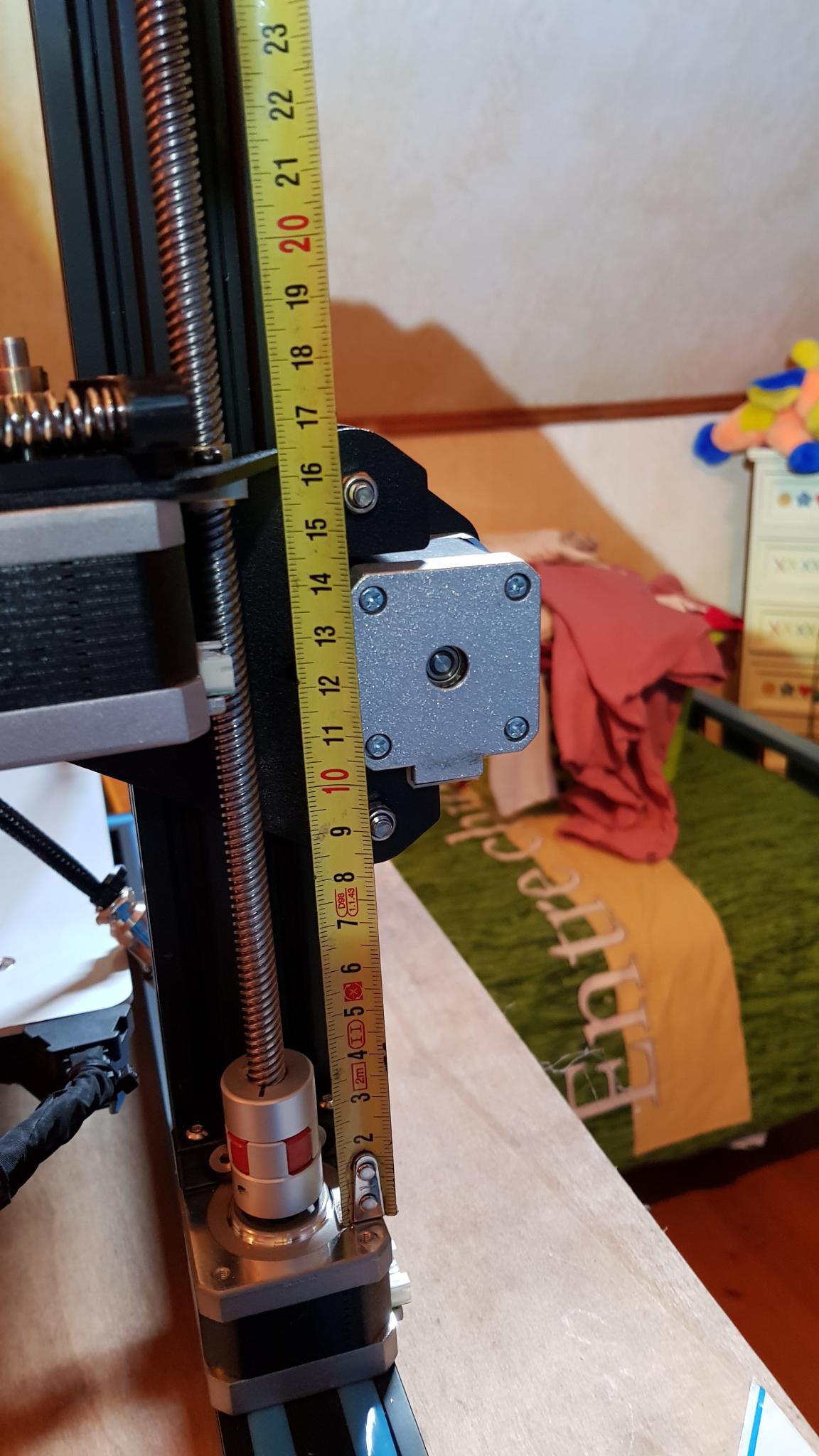

Bonjour Je voudrais savoir si les 2 tiges filletées doivent être du même niveau. D'un côté j'ai 16.5 cm de l'autre j'ai 14.00 cm La barre horizontal est de niveau. Je voudrais savoir aussi si l'imprimante doit être sur une surface parfaite de niveau Par avance merci .
-

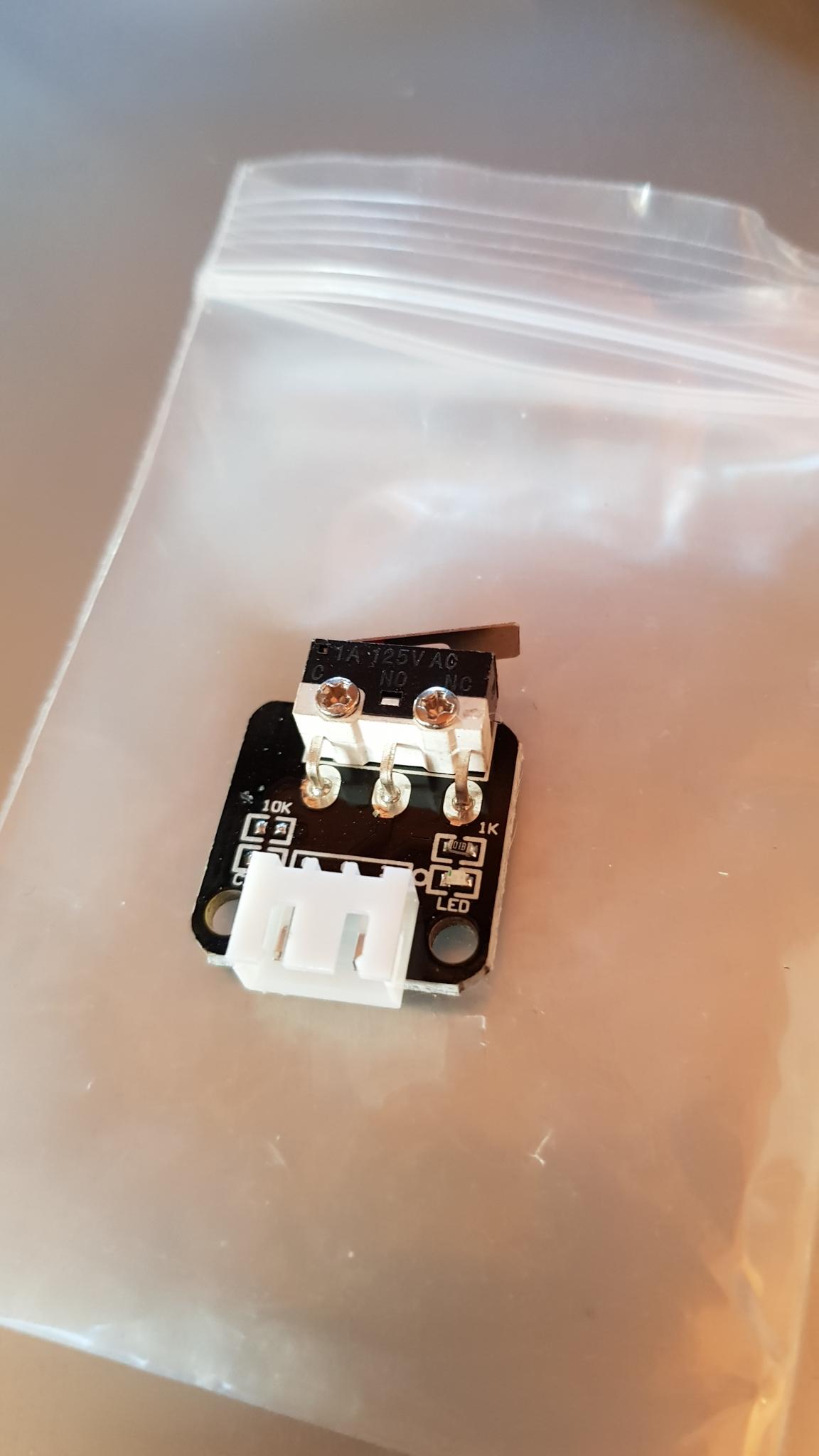

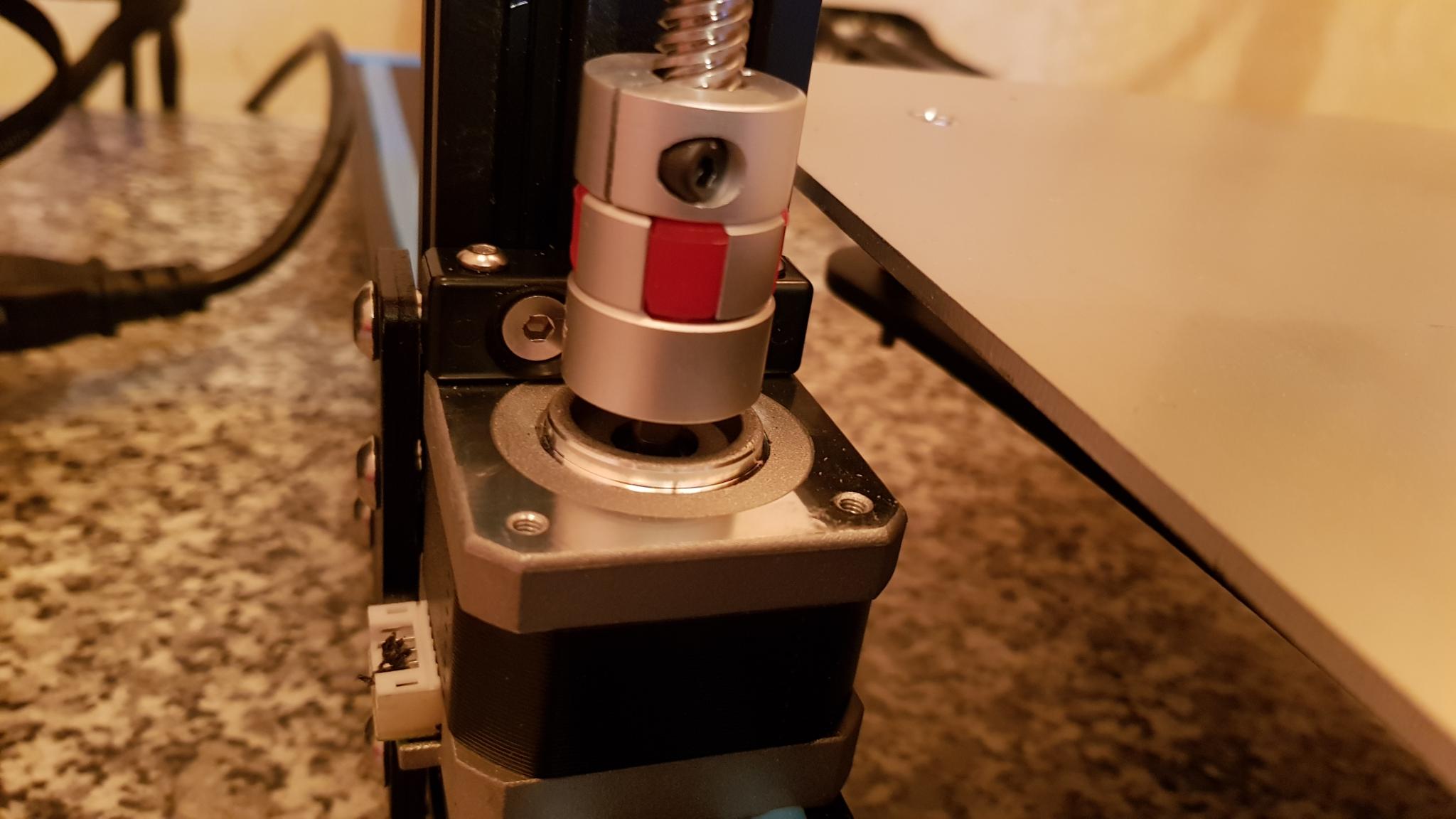

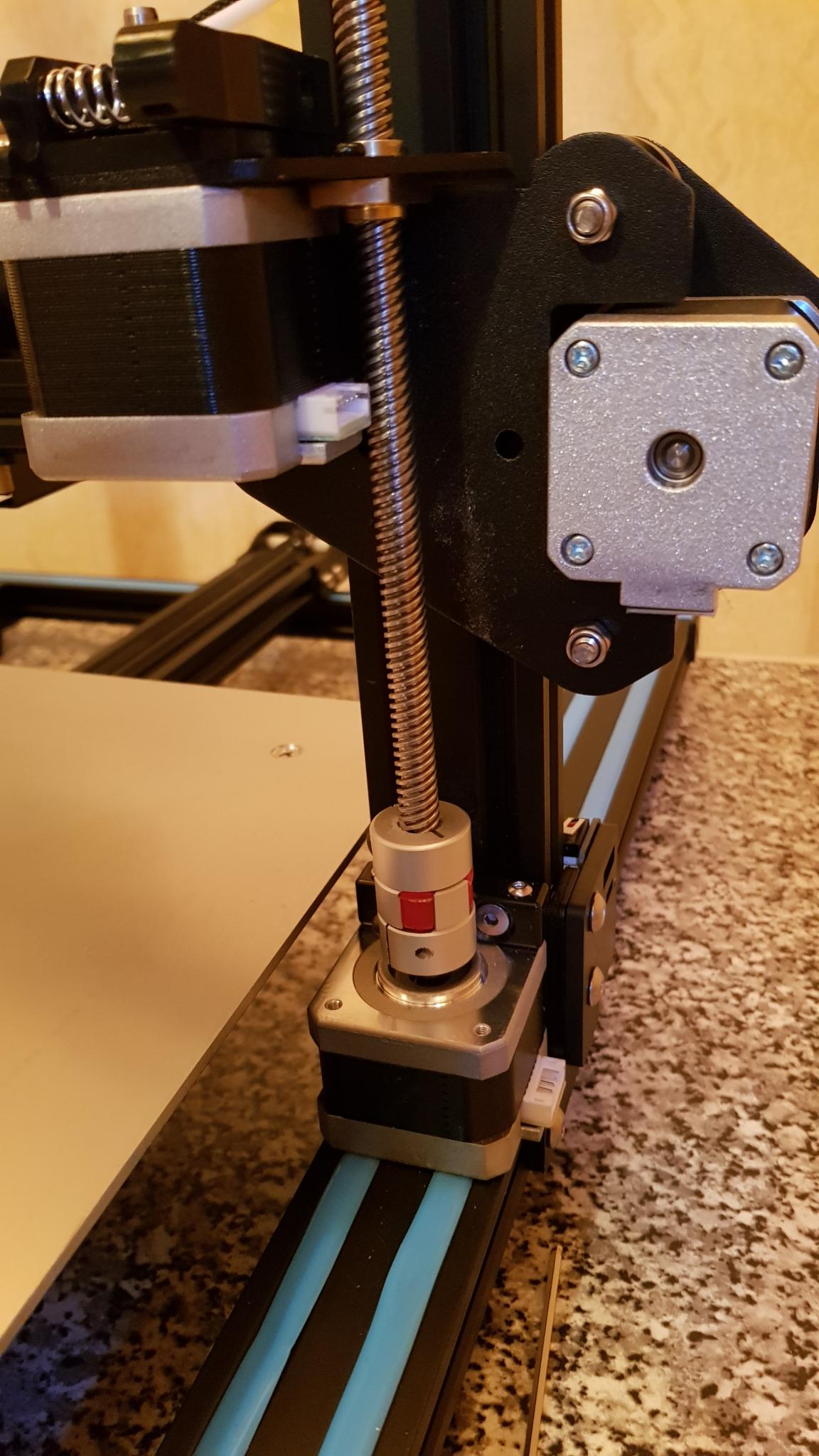

Bonjour Je suis cour de montage de ma creality cr-10 s. Par contre je voudrais savoir si c'est normal davoir un jour entre les 2 axes entre les moteurs J'ai aussi un petit contacteur dans un sachet . C'est une pièce de rechange ? Merci d'avance.
