Chevelu37 Posté(e) Septembre 15, 2018 Posté(e) Septembre 15, 2018 je pense pareil et je dirai même plus, un réglage de débit d'air pour aquarium!!

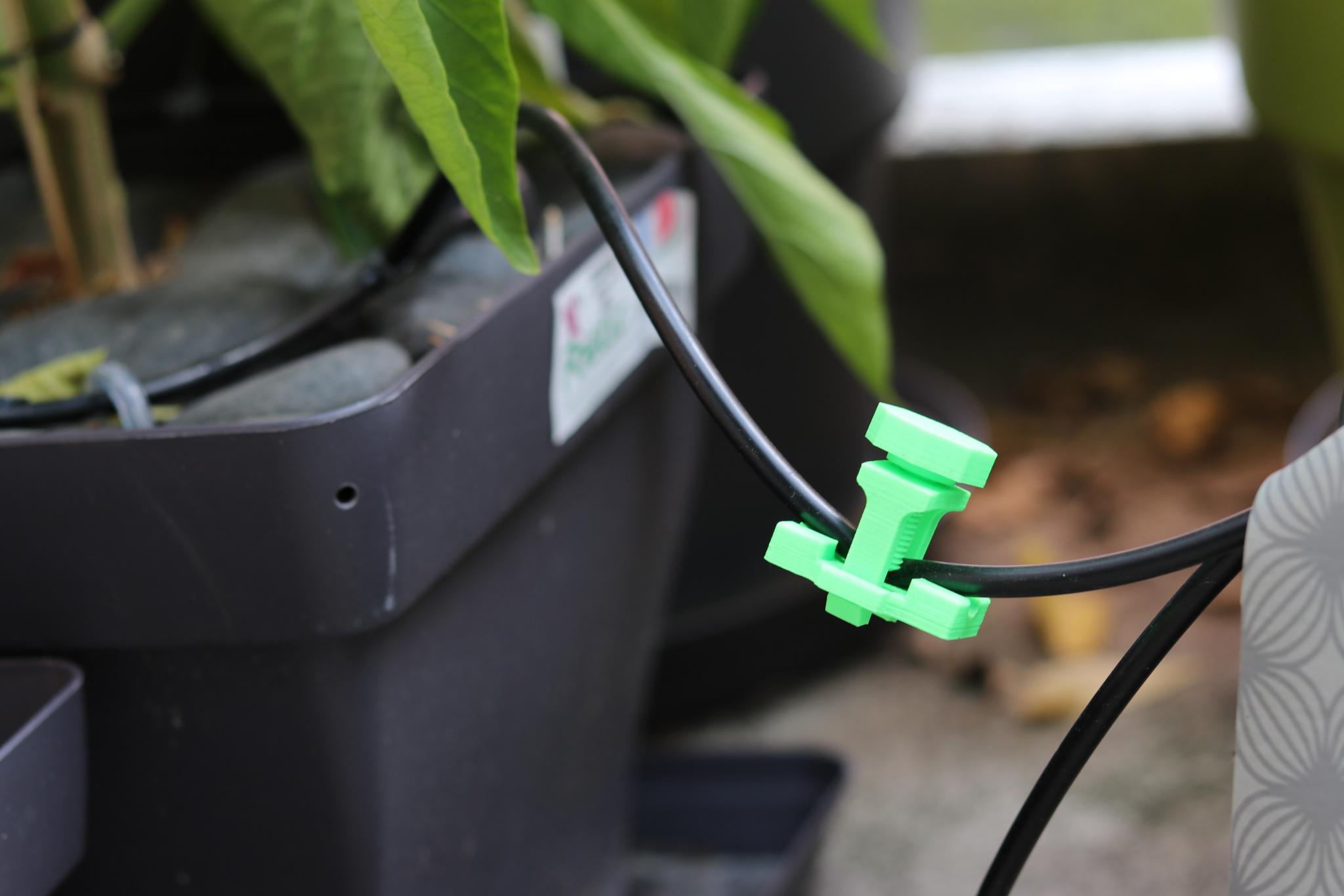

zPixel Posté(e) Septembre 15, 2018 Posté(e) Septembre 15, 2018 il y a 19 minutes, Jean-Claude Garnier a dit : Ça serait pas un écrabouillateur de tuyau, pour régler un débit Yep pour régler un débit d'eau. 1
Jean-Claude Garnier Posté(e) Septembre 15, 2018 Posté(e) Septembre 15, 2018 Le truc, c'est que je suis encore "à l'estive" et que j'ai rien à proposer... Alors je donne mon tour, tiens par exemple @fran6p

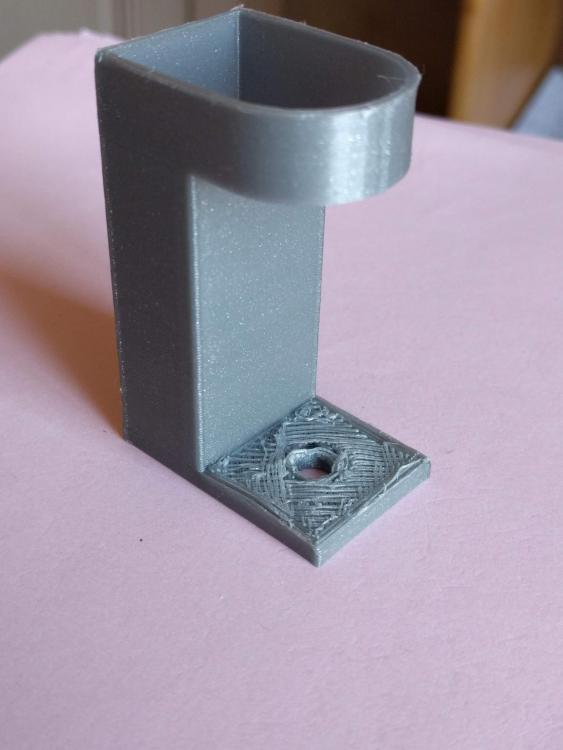

fran6p Posté(e) Septembre 16, 2018 Posté(e) Septembre 16, 2018 Merci @Jean-Claude Garnier J'accepte le défi. Pas très doué en modélisation excepté avec Openscad qui correspond plus à mes capacités / compétences / appétences / préférences . Une pièce réalisée pour compléter ma CR10 mais ça pourrait servir ailleurs que sur celle-ci. Pour être utile, il faut la doubler. Les dimensions peuvent être devinées sur la pièce dessinée avec OpenScad et une photo de celle-ci imprimée (PLA ICE Sparkling Silver) sans support d'où la surface affreuse de la partie carrée trouée .

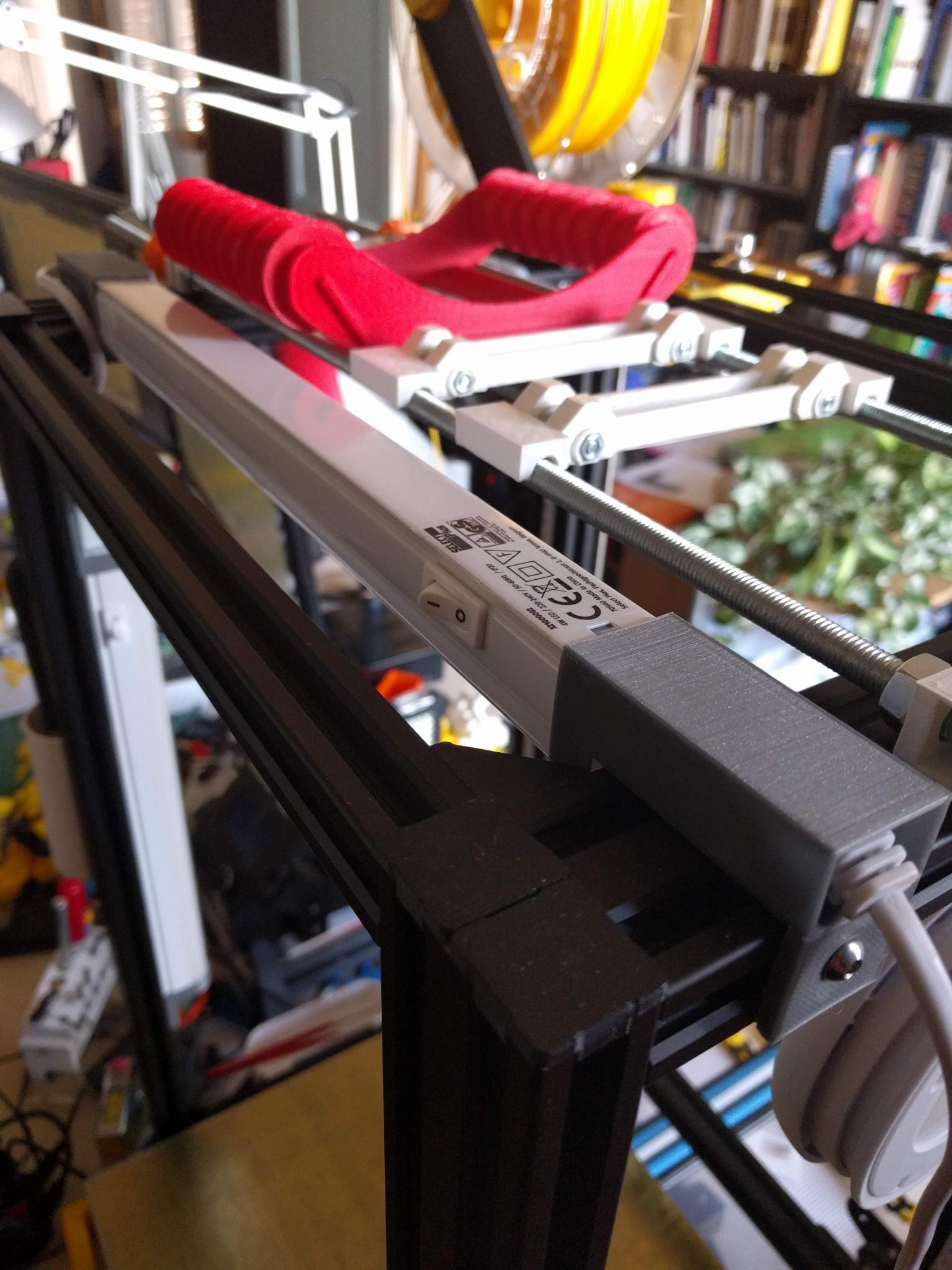

fran6p Posté(e) Septembre 16, 2018 Posté(e) Septembre 16, 2018 Trop fort @r2d2 . Pour la première fois que je poste un Schmilblic, la première proposition est la bonne . Ça me permet effectivement de tenir des néons LED achetés à vils coûts chez Action (3€) sur les profilés de ma CR10. A toi de proposer quelque chose. 1

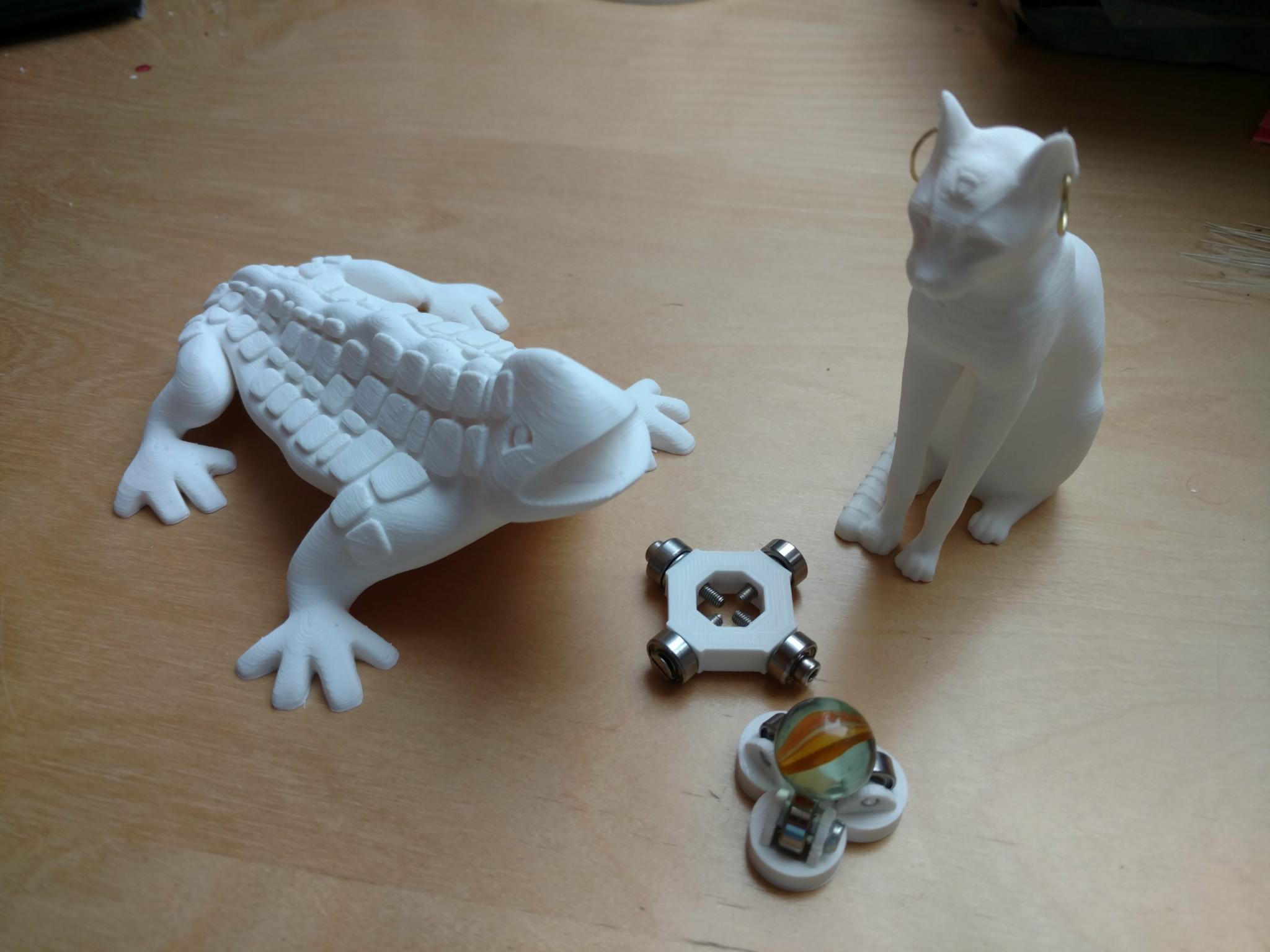

r2d2 Posté(e) Septembre 16, 2018 Posté(e) Septembre 16, 2018 Bon, Bastet et Draudi vous présentent mon Schmiblick : Il s'agit d'études, rien de fonctionnel encore. Le Schmiblick surmonté de la bille est plus prometteur (il consomme un roulement de moins...) C'est un peu chaud de proposer des pièces qui ne servent à rien, mais bon je n'ai rien modélisé récemment en dehors de ça. Comme toi @fran6p je ne modélise pas comme je respire ! Et bien souvent j'en reviens à OpenSCAD via GraphScad ou BlocksCAD, je me met doucement à FreeCAD qui est vraiment plus puissant et complexe.
Jean-Claude Garnier Posté(e) Septembre 16, 2018 Posté(e) Septembre 16, 2018 Ugh ! Le montage de plusieurs schmilblicks à billes sur une surface plane permet-il de manipuler aisément des panneaux de contreplaqué et de les travailler sans effort ? ( Taper "servante d'atelier à billes""
r2d2 Posté(e) Septembre 16, 2018 Posté(e) Septembre 16, 2018 (modifié) On est dans le sujet. Le schmilblick à billes a pour but de limiter les efforts dus à d'une surface plane en mouvement relativement à lui même (Billes Porteuses), mais il ne s'agit pas de minimiser les efforts d'un manipulateur. L'autre schmilblick est une tentative pour adapter un design déjà existant mais fait pour des roulements beaucoup plus gros. Modifié (le) Septembre 16, 2018 par r2d2
Chevelu37 Posté(e) Septembre 16, 2018 Posté(e) Septembre 16, 2018 Je dirais un croisillon de cardan pour celui avec les 4 roulements. En passant, pour Freecad, à suivre dans l'ordre, c'est vraiment bien ; ) https://www.youtube.com/channel/UChwUxlPx6EP4hKFQyA4rCuQ/playlists
r2d2 Posté(e) Septembre 16, 2018 Posté(e) Septembre 16, 2018 (modifié) La fonction n'est pas celle d'un cardan, mais on est bien dans le thème mécanique, où l'on transmet (ou pas) un mouvement. Merci @Chevelu37 ces liens sont très intéressant, ce que je trouve compliqué dans Freecad c'est la grande multiplicité des ateliers. Modifié (le) Septembre 16, 2018 par r2d2
Chevelu37 Posté(e) Septembre 16, 2018 Posté(e) Septembre 16, 2018 Dans mon cas, Part Design, Part et Mesh sont les seuls que j'utilise pour le moment. Je suis d'ailleurs en train de tester les différents maillages pour voir.. Il y a de nettes différences une fois la pièce imprimée... Le schimili est pour un plateau tournant?
r2d2 Posté(e) Septembre 16, 2018 Posté(e) Septembre 16, 2018 Non pas pour un plateau tournant, mais il y a de la rotation dans l'histoire. Le schmilblick à 4 roulements est une mise à l’échelle d'un design existant, celui à 3 roulements, pas aboutie, pourrais être moins complexe (moins de pièces pour arriver à la même fonction). Comme mon schmilblick est limite voici sans attendre un indice : Bastet et Draudi sont produit par une imprimante devenue fiablement plug & play aprés 3 ans de customisation et d’acharnement, mais que peut on attendre de plus d'une imprimante qui imprime ?
.AleX. Posté(e) Septembre 17, 2018 Posté(e) Septembre 17, 2018 Le bidule à bille serait-il pour faire un plateau 'charge lourde' (tout est relatif) pour scanner des objets en 3D...? (3 bidules font les points d'appui)
r2d2 Posté(e) Septembre 17, 2018 Posté(e) Septembre 17, 2018 non ce n'est pas pour un scanner mais bien pour mon imprimante.
Jean-Claude Garnier Posté(e) Septembre 17, 2018 Posté(e) Septembre 17, 2018 (modifié) Pour un déroulateur de filament ! J'en mettrais ma tête à couper... Modifié (le) Septembre 17, 2018 par Jean-Claude Garnier
Shinichi Posté(e) Septembre 17, 2018 Posté(e) Septembre 17, 2018 Je dirais qu en en mettant 1 a chaque coin de l imprimante, et une grande vitesse d impression ca doit vachement augmenter le ghosting et faire des super effets... r2d2 serait il un artiste? Potentiellement foutre l imprimante par terre aussi
Jean-Claude Garnier Posté(e) Septembre 17, 2018 Posté(e) Septembre 17, 2018 mode HS : Autant je pense que le système à 4 roulements peut servir de butée à billes, encaisser des efforts verticaux et favoriser (tant bien que mal) une rotation autour de l'axe vertical du carré, autant je trouve que l'autre truc, avec une seule bille, me paraît assez antimécanique : si la bille tourne sur elle-même, elle n'entraînera aucun roulement, et si elle "roule", dans le meilleur des cas elle fera tourner UN roulement, et ripera latéralement sur les autres, frottements et usure rapide. Bizarre autant qu'étrange... En attente d'explications, je me perds en conjectures....
Tircown Posté(e) Septembre 17, 2018 Posté(e) Septembre 17, 2018 Il va nous inventer un concept: buse fixe sur le plan horizontal et plateau qui danse la java en XY.
r2d2 Posté(e) Septembre 17, 2018 Posté(e) Septembre 17, 2018 Il y a 3 heures, Shinichi a dit : Je dirais qu en en mettant 1 a chaque coin de l imprimante, et une grande vitesse d impression ca doit vachement augmenter le ghosting et faire des super effets... r2d2 serait il un artiste? Non, ma fibre artistique n'est pas super développée, quand au ghosting (ringing ?) ce n'est pas le défaut que je cherche à amoindrir. Il y a 2 heures, Jean-Claude Garnier a dit : si la bille tourne sur elle-même, elle n'entraînera aucun roulement, yes, la bille est porteuse, mais ne doit pas transmettre de mouvement suite à sa rotation, c'est l'objectif ! Il y a 2 heures, Tircown a dit : Il va nous inventer un concept: buse fixe sur le plan horizontal et plateau qui danse la java en XY. euh non. Il ne faut pas perdre de vue que le schmilblick à bille n'est pas quelque chose de fini. C'est pour m'aider à voire, en vrai avec les doigts, comment je pourrais faire marcher la chose que j'imagine.
r2d2 Posté(e) Septembre 17, 2018 Posté(e) Septembre 17, 2018 Il y a 3 heures, Jean-Claude Garnier a dit : Autant je pense que le système à 4 roulements peut servir de butée à billes, encaisser des efforts verticaux et favoriser (tant bien que mal) une rotation autour de l'axe vertical du carré, autant.... Oups j'avais pas vu ça ! L'idée est bien d'être transparent pour un type de mouvement et d'éliminer les autres considéré comme parasites.
rmlc460 Posté(e) Septembre 17, 2018 Posté(e) Septembre 17, 2018 Si ça doit s'appliquer à une imprimante, ça pourrait être des supports de part et d'autre du plateau, pour le stabiliser... C'est bien une idée de robot, ça!!!
