Le Schmilblick

[fran6p]

Il y a 2 heures, Phoenix a dit :

C'est une partie qui se met sur une porte pour fermer l'enceinte de la CR10.

Non.

Cette pièce supporte une autre pièce qui est fixée par deux vis M3.

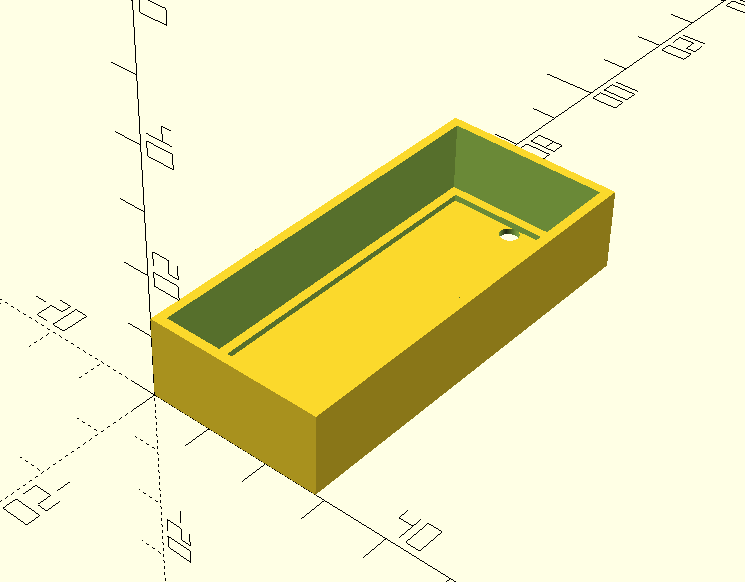

La pièce supportée est celle-ci :

[Phoenix]

C'est une pièce pour supporter un écran de controle

[fran6p]

Non. Ce n'est pas un écran de contrôle qui se loge dans la pièce au-dessus.

[Desmojack]

Une alim pour des leds???

[fran6p]

@Desmojack

Non !!!

[fran6p]

Le 27/09/2018 at 19:03, Desmojack a dit :

Un support

Un support, oui. Mais que supporte-t'il et où va-t'il (et dans quelle étagère )?

Une aide éventuelle: ça permet au schmilblick, une fois posé où il se doit de maintenir la pièce donnée un peu plus haut qui accueille une conception d'un membre calé en électronique de ce forum

[.AleX.]

Le schmilblick est un support de ça !



Tu peux pas répondre non, j'ai gagné !! Gniark gniark gniak !!!

Modifié (le) Septembre 29, 2018 par .AleX.

[fran6p]

Pas complètement gagné donc plutôt perdu   le schmilblick supporte effectivement cette boîte mais:

- où est fixé le schmilblick pour pouvoir supporter cette boîte?

- question subsidiaire qu'y a-t'il dans la boîte ?

Le schmilblick est donc un élément composite en trois parties : quelle est sa fonction donc à quoi sert-il (hormis que je le trouve beau puisque c'est moi qui l'ai fait ) ?

[Phoenix]

Elle sert à récupérer la poussière qui se dépose sur ta Disco 200 !!

[fran6p]

@Phoenix

Non mais s'il n'y avait pas un autre élément placé à l'intérieur et qu'elle soit fixée sur la DAGO, cela aurait pu ...

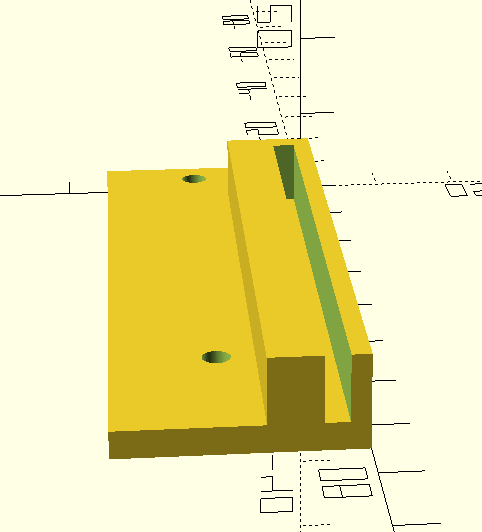

Je rappelle que le Schimili à découvrir c'est ça :

On sait qu'il sert à supporter quelque chose., c'est un début pour la solution.

Où est-il fixé (sur une Creality CR10)?

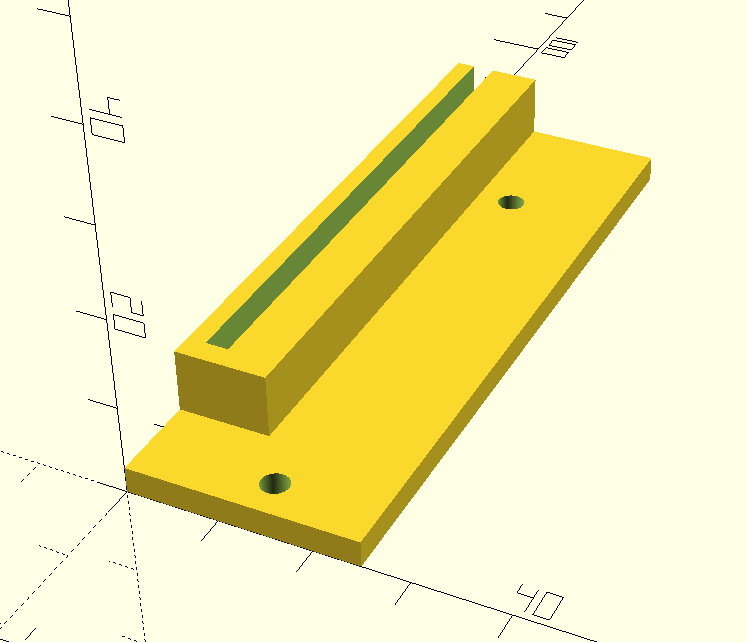

La vue Openscad est celle utilisée pour imprimer. Quand cette pièce est montée sur la CR10, elle doit être orientée de 180° dans le sens vertical. Une fois orientée correctement, elle reçoit la "cage" rectangulaire qui elle même accueille la partie la plus importante de ce dispositif (rappel: ce dernier élément a été conçu par un membre éminent et reconnu pour ses capacités / compétences électroniques, d'ailleurs il fournit des kits pour ceux qui n'ont pas deux mains droites (indice capital)).

PS (Post Scriptum et pas Parti Socialiste hein !):

Conformément aux règles établies au départ du jeu:

Citation

Nouvelles règles :

  -  Si le gagnant ne dépose pas un nouvel objet mystère dans les 24 heures, alors n'importe qui d'autre pourra poster à son tour un objet mystère.

( exemple : gisclace a la priorité pour son objet mystère jusqu'à 19h00 environ ... au delà, le premier objet mystère livré sera considéré comme le suivant ).

  -  Nous avons maximum trois jours pour trouver à quoi sert l'objet mystère... au délà, la réponse sera dévoilée et le contributeur sera inscrit dans le Guiness des Schmilblickeurs.

Là aussi, un délai de 24 heures sera imposé pour fêter la victoire de cet objet mystère non identifié  (OMNI, pas OVNI  ).

Ayant posté mon OM (Objet Mystère) le jeudi à 18h14, si ce soir dimanche à 18h15 aucune solution n'est trouvée, je serai inscrit dans le Guiness des Schmilblickeurs et ça, ça sera hyper cool ...

Modifié (le) Septembre 30, 2018 par fran6p
complément

[Phoenix]

Pour mettre une caméra avec une carte Raspberry

[fran6p]

Non ça ajouterait de la masse à un endroit où il vaut mieux ne pas le faire (encore un nain d'Ys ).

[Tircown]

18:14: c'est pour fixer la platine de raccordement universelle de l'ami Jampolanton sur le chariot de la CR10

[fran6p]

@Tircown

Si tu parles de cette platine alors non, c'est perdu.

C'est bien pour une conception de @Janpolanton que le schmilblick a été proposé.

Si par contre tu entends par platine universelle, le connecteur multi "All in One" pour Hotend alors c'est gagné .

Comme le délai est dépassé, je livre la solution :

Cette pièce se fixe sur la tôle métallique 'tripode" de l'axe X qui supporte la tête d'extrusion par simple emboitement (et ça tient très bien). Ensuite sur celle-ci sont vissés la cage / boîte qui accueille la platine permettant de connecter les câbles facilement.

Ai-je ou n'ai-je pas gagné le droit à figurer dans le Guiness des Schmilblickeurs ?

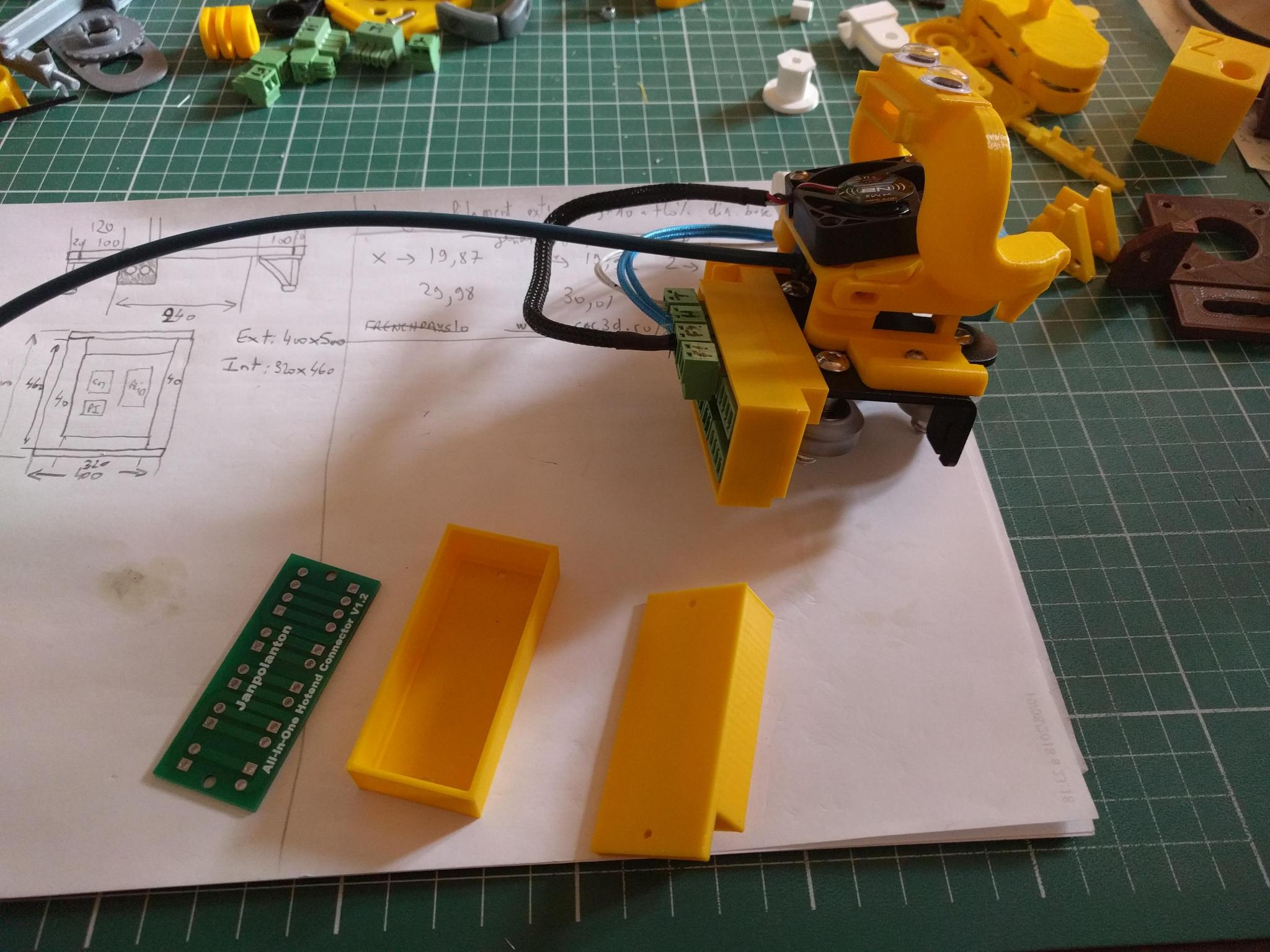

Une photo de l'ensemble : les trois éléments (support tripode, cage, pcb (non soudé)) et monté sur le tripode avec un Petsfang "BullsEyes" équipés de "Yeux" à coller qui décorent agréablement cette nouvelle tête .





[Tircown]

Me suis trompé de nom, mais c'est bien à celle en photo que je pensais . L'autre n'a pas trop d'intérêt sur le chariot. BTW tu es dans le Guiness book dans tous les cas. Soit parce que personne n'a trouvé, soit pour l'avoir loupé à seulement quelques secondes près.

Si toutefois on accepte ma victoire , je cède ma place n'ayant pas de nouveau Schmilblick à proposer...

[jmarie3D]

Salut tout le monde,

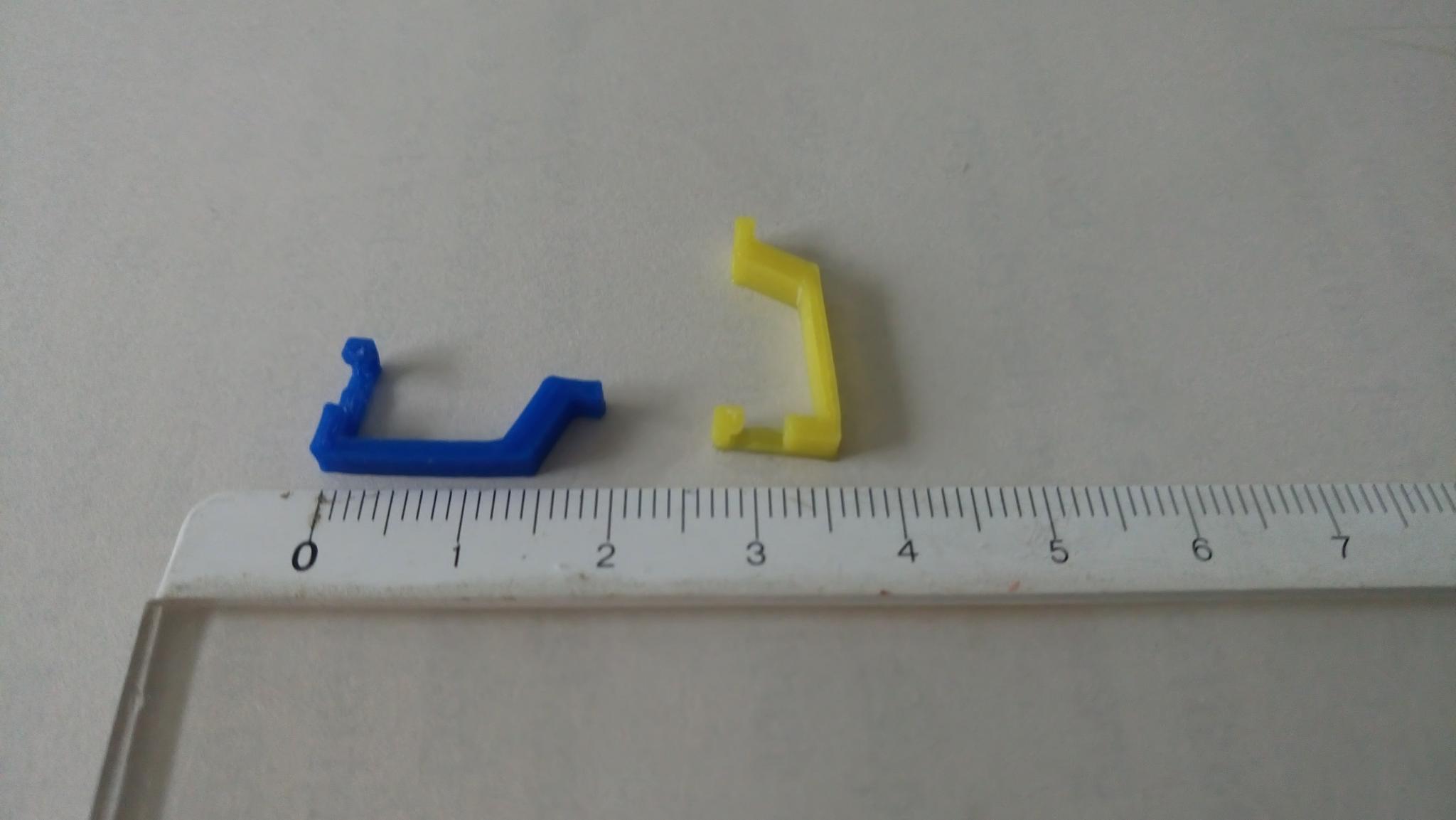

Comme celui que j'ai proposé dernièrement n'a pas tenu longtemps (merci, @Tircown ), je propose celui-ci:

J'espère qu'il durera plus longtemps que le précédent.

La photo en présente 2 exemplaires, mais il est préférable d'en avoir plusieurs.

[.AleX.]

Un 'porte note' pour mettre sur des barreaux.

L'encoche carré dans la petit longeur suit une barre, et la petite papate au bout de la grande longueur agit par élasticité pour mettre l'encoche carré de biais et verrouiller le tout (comme un serre-joint)

Et sous la papapte, on peut aussi glisser une note, une photo ou tout autre objet fin.

[jmarie3D]

Non, ce n'est pas ça. Mais, l'élasticité entre effectivement en jeu.

[.AleX.]

Un mini serre joint pour un collage ou autre fonction 'outil' ?

Modifié (le) Octobre 1, 2018 par .AleX.

[jmarie3D]

Non plus

[Tircown]

Ça me fais penser aux trucmuches qui sont derrière certains cadres/sous-verre pour tenir le fond.

Modifié (le) Octobre 1, 2018 par Tircown

[jmarie3D]

Non c'est pas ça.

[Phoenix]

Une partie d'une petite pince pour fermer des sacs.

[jmarie3D]

Et non. Un indice : ça me sert en impression 3D.

[Shinichi]

Un clip pour tenir le plateau en verre
