Joyeuse Pâques [emoji1] Envoyé de mon ONEPLUS A3003 en utilisant Tapatalk

Pour ma part voilà mon dernier print. 20 cm de haut, grossiste 3d, 210-60°, 60mm/s, vitre d'origine, profil perso et voilà. Envoyé de mon iPhone en utilisant Tapatalk

Ah pitain caisse que c'est booooooon de lire vos Paul's et Mike's. Et de voir qu'y en a qui sont capables de Paul et Mickey sans se mettre sur la yeule au bout de trois posts. Entre gens intelligents normaux qui se respectent.... Ah ça changes de certain autre foirium dont on vient, hein @rmlc460 Richard ! Et Shaun le Mouton de guerre, là, t'aurais pas un prénom, par hasard, qu'on puisse causer entre vrais gens et pas entre pseudos, comme au temps (béni) du Minitel Rose ? @MyName : http://diy3dtech.com/ wow quel site ! Allez, aujourd'hui c'est la journée nationale de la procrastination : n'oubliez pas de remettre à demain ce que vous pourriez faire aujourd'hui. Salve !

***** ULTIMOD V1.0 ***** By Bezain Bonjour à tous. Après des semaines et des semaines de développement, je suis heureux de vous proposer mon mod aujourd'hui pour la Discoeasy 200. C'est un mod Ultra complet, comme je vais essayer de l'expliquer dans ces lignes, mais surtout ULTRA EFFICACE Les solutions mécaniques choisies garantissent que tout est réellement contraint. La qualité d'impression fait un réel bon en avant. Ce mod part des constats suivants: La Discoeasy est une bonne petite imprimante, mais qui souffre de quelques défauts mineurs. Sa rigidité, son manque de perpendicularité des axes, son wooble, ainsi que son absence de réglage de nivellement du plateau autrement que par la solution software. Tout ceci trouve une solution dans ce mod. Il vous apporte de plus un éclairage homogène de la pièce imprimée. Vous pouvez faire toutes les modifs, ou simplement en choisir quelques unes. Voici en quelques mots comment tout cela fonctionne. LA RIGIDITE l'idée est tout d'abord d'apporter de la rigidité à la machine. Pour cela des mods existent déjà. En revanche, à moins que vous ne disposiez d'une précision de coupe des barres en acier assez élevée, rien ne vous garantit que vos barres de renforts ne viennent effectivement s'appuyer sur chaque face à leurs extrémités, et donc jouer réellement leur rôle. L'ensemble peut alors bouger, et on perd en rigidité. Un demi millimètre de défaut de coupe sur la longueur des tiges de renfort peut provoquer plusieurs mm de déplacement des axez Z latéralement. Dans l'Ultimod, les supports hauts intègrent un réglage micrométrique par vis, qui vous permet de réellement mettre "en pression" ces vis contre les barres de renfort, et donc de s'assurer que tout l'ensemble est réellement contraint, même si vous n'avez pas une précision de coupe extrême. . Au final, une bien meilleure qualité d'impression, et la capacité d'augmenter alors la vitesse d'impression. Les accélérations / décélérations ne font plus trembler la machine dans tous les sens. L'ORTHOGONALITE DES AXES Par ailleurs, ces vis pression permettent également de régler la perpendicularité de tous les axes. En effet, quand les axes Z font monter la tête, si ceux ci ne sont pas parfaitement perpendiculaires au plateau, alors au bout de 15cm de hauteur vous pouvez facilement arriver a plus de 2 ou 3 mm de décalage, que ce soit en axe Y, ou et surtout , en X. Avec ce sytème de réglage, on obtient facilement le 1/10e de précision sur 150mm de hauteur (Vérifié au comparateur sur la mienne). En agissant sur ces vis , vous corrigez la perpendicularité des axes dans la direction voulue. Là , c'est un gain réel de précision d'impression. Vos faces imprimées seront parfaitement perpendiculaires. Plus de décalage sur les pièces hautes. LE WOOBLE Le wooble sur cette machine est principalement dû au fait que précisément, les axes Z ont tendance a vibrer. Il est pour moi beaucoup moins du à la solution mécanique retenue par dagoma, qui fonctionne, qu'à ces vibrations des tiges verticales qui soutiennent l'axe Z. Un bon système d'anti wooble doit permettre aux tiges filetées d'osciller sans que les chariots Z ne bougent latéralement. Il est illusoire de croire que des tiges trapézoidales règleront le problème. Les coupleurs sont par nature mécaniquement peu précis, sans parler des axes des moteurs dont la coaxialité n'est pas du tout garantie non plus. Il faut donc que ces tiges puissent bouger librement, mais surtout que le reste soit suffisamment rigide pour ne pas se faire entraîner par ce mouvement parasite des tiges filetées. Avec ces renforts, les supports Z ne bougent plus d'un poil. J'obtiens des impressions sans aucun wooble, sans viz trapézoidales ou autre système que celui d'origine. Le mécanisme anti wooble joue alors complètement son role, la tige filetée pouvant osciller sans que le chariot Z ne bouge d'un millimètre.Une photo en bas de page vous donne une idée, en impression rapide, avec du filament cheap a 16€ L' IMMOBILITE DE LA MACHINE On voit un peu de tout pour lutter contre les vibrations de la machine. Afin d'avoir une solution efficace, il faut réfléchir à ce que l'on fait. Placer juste un tapis style antidérapant sous la machine ne fait que concentrer les vibrations dans la machine, au lieu de les évacuer. En effet, l'ensemble étant léger, c'est uniquement votre imprimante qui va pouvoir se ballader sur un support souple, qui lui permet de bouger a petite échelle, celle des vibrations. Certes vous aurez l'impression qu'il y a moins de vibrations, mais en réalité c'est juste le support qui ne vibre plus, l'imprimante elle, bouge dans tous les sens. mais on n'entend plus le support sur lequel elle est posée vibrer, donc on a l'impression que cela fonctionne. En réalité, vous autorisez votre machine à se déplacer au rythme des vibrations. Pour faire simple, par exemple, votre tête part très rapidement à droite, puis elle s'arrête. Sous l'effet de la décéleration, la machine va vouloir partir dans son ensemble à droite. Le tapis souple le lui permet, et votre machine se déforme, ce qui résulte dans une moins bonne qualité d'impression. Il faut en premier lieu donner de l'inertie aux parties fixes de la machine, afin qu'elles soient moins vulnérables aux vibrations, et les rendre le plus immobile possible. Puis évacuer ces vibrations En fixant l'imprimante grâce aux trous de fixation des pieds, vous apportez énormément d'inertie et de rigidité à l'ensemble. C'est réellement la partie la plus efficace. L'idéal est de fixer l'imprimante à une structure très lourde. dans mon cas, j'ai opté pour des chutes de plan de cuisine collées entre elles (4 épaisseurs), cela doit peser pas loin de 20kg Ensuite, l'ensemble est fixé sur un tapis épais qui lui, absorbe les vibrations de l'ensemble, évacuées par le socle. LE NIVELLEMENT DU PLATEAU Clairement, je trouve que le nivellement auto du plateau ne marche pas très bien. Selon les températures, les mises en route de ventilo, le systeme détecte parfois des écarts aberrants, et au final les coupleurs Z tournent en permanence pour compenser le mauvais nivellement du plateau. A la base, le nivellement soft est là pour pallier le mauvais nivellement mécanique du plateau. Mais plus celui ci sera bien réglé à la base, et moins le soft interviendra. Donc, moins les coupleurs Z tourneront pendant l'impression d'une couche. Ce qui garantit , là encore, une meilleure qualité d'impression. Le sytème de nivellement du plateau est très simple: de simples rondelles grower associées a des rondelles plates. Pas d'entretoises ou de ressorts trop hauts qui risquent de générer du balourd. LA encore , le système n'a plus de degré de liberté. LE SILENCE DE LA MACHINE Les roulements LM8UU chinois sont une véritable catastrophe. J'en ai changé 6, pour des SKF. Les barres n'étant pas calibrées on ne peut pas changer tous les roulements, sous peine de voir trop de jeu ou des coincements apparaitre. J'ai donc changé les 4 roulements du plateau, et seulement 2 roulements des chariots verticaux ( 1 de chaque côté, dans le logement où il y en a 2) J'ai essayé d'en mettre ailleurs, mais cela donne trop de jeu au final. En revanche, rien qu'avec cette modif, vous allez retrouver le silence d'une machine fluide et qui ne lutte pas... Je n'entends plus que le bruit des moteurs et du ventilo .. un bonheur LA PROTECTION DE L' ELECTRONIQUE J'ai simplement fixé une plaque de plexi découpée aux bonnes dimensions afin de protéger l'éléctronique et le reste des petits débris d'impression, et de la poussière. L' ECLAIRAGE DE LA MACHINE C'est un peu la partie Tuning de la machine . Les passages de câbles sont noyés dans des extrusions courbes qui traversent les pieds pour les faire ressortir près de l'éléctronique Cela vous permettra d'éclairer votre pièce en impression. Au choix, soit vous câblez ceci sur le 12V de la machine, soit vous reliez ceci à un interrupteur en façade, sur laquelle il suffit alors de prévoir un emplacement . Je n'ai pas proposé de façade modifiée car cela est très simple à faire et dépend de chaque interrupteur choisi. Juste un bémol cependant: J'ai branché cela brut de décoffrage sur l'alim de la carte, et cela fait parfois clignoter légèrement les leds, l'alimentation devant être très parasitée par les variations de tension dues aux mise sen routes de ventilo , moteurs etc .. Un petit condensateur devrait faire l'affaire, mais je ne suis pas un expert en électronique. EDIT DU 28/04: J'ai changé l'alimentation par une alimentation plus puissante, et les LED ne clignotent plus du tout. Un mot concernant l'écran: Je trouvais plus pratique dans mon cas de le déporter, comme vous pouvez le voir sur les photos. J'ai donc prévu un passage de nappes sous les pieds. Pour ceux qui préfèrent fixer l'écran sur un pied de renfort, il suffit de créer une petit pièce en L et de la fixer au pistolet à colle sur un des pieds. ET LE RESULTAT DE TOUT CELA ? Honnêtement, j'ai réellement gagné en qualité d'impression. Je vais poster des photos, faites avec du Icefilament, à 16€ sur amazon, en mode rapide à 0.2mm. J'obtiens des résultats que je trouve bluffants par rapport à ce que j'obtenais avant. Voici un exemple : Comment imprimer tout cela ? J'imprime avec S3D, en couches de 0.2. Remplissage de 30% afin d'avoir une bonne rigidité. Je laisse la vitesse à 100% sur l'écran. Pas de supports nécessaires, sauf pour les fixations hautes, au niveau des fentes qui permettent le serrage des logements pour les barres horizontales en haut de la machine. Le mieux est d'insérer des supports manuellement , ( je le fais sous S3D ) EDIT 10/04/2017: L'impression sans supports passe sans problème, pour toutes les pièces. A chaque fois, je n'ai fait que la pièce gauche, il vous suffit de faire un symétrie dans votre slicer pour la pièce droite. ***** Voici les liens sur Thingiverse: ***** http://www.thingiverse.com/thing:2081039 Quel est le matériel nécessaire ? Pour les renforts : 12 écrous nilstop 3mm 12 vis tête hexagonale M3x20mm (ou 8 M3x16mm et 4 M3x20mm) 4 tiges cylindriques diamètre 8mm de 344mm de long Pour le nivellement du plateau: 4 rondelles grower diamètre 3mm 4 rondelles plates diamètre 3mm Pour la fixation à la table: J'ai opté pour 4 vis a bois Torx de 6mm de diamètre, 30mm de longueur. Plus des rondelles sous la tet des vis. Pour la plaque de plexi. une plaque de plexi 2mm de 334 par 154.Le schéma de découpe est donné plus bas. La découpe sefait à la scie sauteuse, lame fine et vitesse très lente afin de ne pas fondre le plexi. Laissez bien le film de protection sur le plexi pedant la découpe, afin de ne pasrayer laplaque avec la semelle de la scie sauteuse. 2 vis M3 x 5 à 8 mm Pour l'éclairage: 4 bandeaux à LED achetés sur Ama..n 12v de 30cm ( je ne sais pas si je peux donner le lien ici) Ils sont trop longs, mais on peut couper les trois dernières leds, ce qui donne la longueur parfaite pour les faire loger dans les supports du câble électronique tout simple pour raccorder cela à l'alimentation de la carte. Un interrupteur si vous voulez pouvoir commander cela séparément de l'alimentation de l'imprimante. Comment monter tout ceci ? Pour les renforts par triangulation: Démonter les faces avant et arrière, ainsi que le plateau, et détendre la courroie. Insérer un écrou nilstop dans chaque emplacement prévu, puis une vis M3 dans le trou correspondant, sans serrer Vérifier que l'impression de vos pieds soit bien propre, sinon l'emboitement ne sera pas parfait. Insérer les pieds sur les axes, puis les glisser jusqu'à les rentrer bien en contact avec les pieds initiaux. Cela doit s'emboiter parfaitement. Serrer alors les vis M3, et remettre les faces avant. Démonter les fixations hautes originales. Installer les tiges de 8mmx344mm dans les pieds. prendre les nouvelles fixations hautes, y insérer les ecrous nilstop dans les logements situés dans les trous d'arrivée des barres de renforts, et insérer un vis de réglage M3x20mm en face. Puis monter les fixations hautes. Si vous souhaitez installer l'éclairage, c'ets le moment de le faire. j'ai collé les bandeaux a led au pistolet à colle dans leur logements, l' adhésif de ces trucs là n'étant pas terrible. C'est le moment de passer les câbles dans les trous des supports à led, puis dans les fourreaux des pieds. Ils vont ressorti à l'intérieur de l'imprimante, sous le premier rail. J'ai ensuite utilisé de petits dominos pour relier ça à l'arrivée de l'alimentation de la carte. Mais vous pouvez insérer en série un interrupteur si vous souhaitez pouvoir couper l'éclairage pendant l'impression. Un petit condensateur ne ferait pas de mal je pense (cf plus haut) Vous pouvez ensuite monter la plaque de plexi. En passant par le coté, et en la tordant un peu , normalement ça passe. Mettez la en place et repérez a quel endroit doivent se trouver les trous pour les vis. Retirez la puis percez ces trous à la mèche diamètre 4. Elle se fixe avec deux petites vis M3, sur les trous restant. Attention, il ne faut pas que les vis soient trop longues pour ne pas venir buter contre celles qui maintiennent la carte en dessous Ensuite, c'est le moment de remonter le plateau. Dans l'ordre, on doit avoir, de bas en haut: la rondelle plate qui se pose sur les supports orange , la rondelle grower sur la rondelle plate, le plateau, puis la vis. J'ai opté pour des vis plus longues que celle d'origine afin d'être sûr qu'elles débordent des écrous nilstop en dessous. Comment régler tout ça ? Il est important de faire les choses dans l'ordre, sinon ça peut vite devenir compliqué, chaque réglage influençant les autres. 1 - Réglage du nivellement du plateau: La méthode que j'utilise est de d'abord régler le parallélisme sur l'axe X du plateau avec les barres horizontales sur lesquelles coulisse la tête d'impression. Pour cela, il suffit de serrer plus ou moins fort les vis, qui compriment les rondelles grower. Ou alors, comme je le préfère, de désactiver l'alimentation des moteurs, puis de tourner légèrement les tiges filetées pour avoir un axe X parfaitement parallèle au plateau. Ensuite, j'utilise une feuille de papier que je glisse sous la buse, et je règle chaque vis afin d'avoir la même pression sur la feuille aux quatre coins du plateau. 2 - Réglage de la perpendicularité des axes. Les vis situés en haut des barres de triangulation von pousser celles ci et tordre ainsi l'ensemble. Non seulement cela vous permet d'être sur que les barres de renfort ne glissent pas dans leur logement, mais cela vous permet de rattraper aussi les défauts de perpendicularité de la machine. J'utilise la méthode suivante: Dévisser les vis qui maintiennent les montants verticaux dans leur base originale. Si vous ne le faites pas, cela risque de tordre la base initiale. Ca marchera tout aussi bien, mais c'est moins esthétique. En faisant cela, vous permettrez aux barres cylindriques de l'axe Z de se déplacer légèrement et de bien laisser leur base en contact avec la table. Je place une équerre au centre du plateau, contre une des barres X, tête d'impression en bas. Je laisse un millimètre entre la barre et l'équerre. Je fais ensuite monter la tête d'environ 150mm. On voit alors la barre se rapprocher ou s'éloigner de l'équerre. on peut déjà en déduire sur quelles vis il faudra agir (en vissant les avant, vous allez pousser les barres X vers l'arrière quand elle sont en haut) Ensuite je fais la même chose, mais cette fois en positionnant l'équerre latéralement contra la tête d'impression. Je monte de 150mm, et la idem, on voit la tête se rapprocher ou s'éloigner de l'équerre. Donc, par exemple, si en remontant , la tête recule et part sur la gauche , alors je visse la vis devant à droite sur les fixations du haut. Cela aura pour effet de repousser l'ensemble vertical vers l'arrière, et vers la gauche. Pour n'agir que dnas une seule direction, par exemple sur la gauche, on visse les deux vis du montant droit de la même quantité. Il faut procéder avec méthode, et penser à dévisser les vis que l'on ne visse pas pour que l'ensemble se contraigne correctement. Ca peut paraitre compliqué à la lecture, mais c'est vraiment simple à l'utilisation. Il faut simplement procéder avec méthode et comprendre ce que l'on fait. Puis, une fois que l'ensemble est mis complètement d'équerre, on serre les vis des pieds bas (les pieds originaux) qui maintiennent les axes Z. Puis, on visse les vis de réglage de la perpendicularité qui ne seraient pas en contact avec les tiges de renfort , afin que tout soit bien en contact. Attention, en faisant ça, il ne faut pas défaire le réglage de perpendicularité.. Donc dès que vous sentez que la vis est en contact avec la barre, c'est bon. Personnellement, j'utilise un multimètre en mode continuité pour être sur que la vis et la tige soient en contact. Voilà... C'est un énorme travail que tout cela m'a demandé. J'étais de plus débutant sous Solidworks, et il m'a fallu bien des dizaines d'heures pour aboutir à ceci. Je partage tout ceci gratuitement évidemment, le but étant juste d'améliorer notre imprimante chérie, de faire profiter la communauté de ce mod. Si vous appréciez ce travail, rien ne vous empêche en revanche de tipper sur Thingiverse. Et j'espère ne voir personne faire une utilisation commerciale de tout ce travail ... J'attends vos retours avec impatience. En attendant, bonnes impressions à tous !

Hello bonnes gens J'ouvre ce post pour ceux qui, comme moi, caressent (avec plus ou moins d'énergie) l'idée de se fabriquer (un jour...) leur propre copie de CR10 S, en lui apportant au passage leurs propres idées, délires ou "améliorations" (genre les moteurs en haut, comme @Guizboy) ..... pourquoi pas en dépeçant leur brêle d'aujourd'hui..... Afin de ne pas enfoncer bêtement les portes ouvertes (comme j'avais commencé à faire) on trouve sur Singiveurse un lien très intéressant, >>> voir ici >>> On y trouve plusieurs fichiers dont un au moins s'ouvre avec Fusion, voir ci-dessous le rendu. Ça permet d'avoir toutes les cotes, et ça c'est cooooool..... Pour commencer, la base : >>> 4 comme ça >>> (traverses Y et montants verticaux) = € 34,17 >>> 6 comme ça >>> 2 rails pour Y, traverse avant X, traverse arrière X, Traverse du dessus, traverse support de l'axe Z = € 35,20 >>> roulettes >>> >>> excenriques >>> .... etc .... Thanx for ur comments !

Photo vue sur facebook. Le gars peut faire un passage sur vdm.

@Platator Sinon le Z offset est comme sur le firmware de anycubic useless

Modération : je demande un peu plus haut un peu de retenu et je découvre que certains ont "rallumés le feu", je suis donc dans l'obligation de clôturer ce sujet....

Salut Écoutons un Youtubeur qui a la possibilité de comparer des machine: https://www.youtube.com/watch?v=DooOSg_yKhs&index=33&list=PL5h7NsxkT9YMmF_3920FkLpHOuJAAuUci A+

Yo les artistes Papou tu nous fais des œuvres d art la ! J ai avancé un peu la mise au propre. Y en a encore.... Je pense mettre une chaîne pour les câbles du hot bed car c est vraiment mal fichu. Pas pu les cacher dans les goulottes . Le bouton en façade pour les arrêts d urgence @maeke . Bon lundi a tous

Les ressorts doivent être très comprimés. Tous. Plus ils le seront, moins tes réglages bougeront. Et pour y arriver, il faut ovaliser les trous de fixation du fin de course Z.

Bonsoir, Le dessin en nid d'abeilles est pas mal, il est utilisé pour les planchers dans les hélicoptères. Un remplissage a 50% donne de bons résultats. La position de la pièce sur le plateau est importante, à définir en fonction des contraintes sur la pièce Ci-après un test effectué sur le forum. Si je retrouve le sujet, je mettrai le lien.

Flash ok, Home all ok. Me reste à calibrer le capteur. Merci encore pour ton aide Envoyé de mon 3310

J'ai écris c'est du filament de chez grossiste 3d. Il me semble 10h00 si j'ai bonne mémoire. Envoyé de mon iPhone en utilisant Tapatalk

Mais qui met les mains dans le cambouis pour son téléviseur ou son grille-pain. Pour moi mon imprimante 3D c'est un outil, pas ma petite amie... D'ailleurs c'est un coup génial de marketing d'Anet que de la livrer en kit à monter soi-même. Tu te fais ch... pendant 15 heures (dont la moitié à dépiauter cette sal... de protection de l'acrylique) et donc, comme tu as souffert pour l'avoir, tu ne t'étonnes pas vraiment de continuer à souffrir pour l'utiliser Si bien qu'au lieu de garder ton fric pour t'en acheter une autre, tu continue à investir, et plus tu investi, et moins tu penses qu'il est temps d’arrêter la comédie... C'est exactement ce que l'on appelle un coût irrécupérable : on a déjà investi et quoiqu'il arrive, on va continuer... Mais moi je pose la question suivante à ceux qui ont deux imprimantes : une Anet et n'importe quelle autre . Laquelle utilisez vous à 99.9% (sauf peut être pour faire des prototype à l'Anet avant de passer aux choses sérieuses avec l'autre : précision, ABS, rapidité, sécurité... Philippe

en faisant un G28 et en ayant le doigt près de l'interrupteur.

rien compris.

Pour info, j'ai reçu mon A8 en Avril 2017, elle est toujours sur son alim et carte mère d'origine. Les axes lisses et les tiges Z sont aussi d'origine, tout le reste a été changé volontairement. Certes ça m'a couté cher, probablement autant qu'une cr-10 si je fais les comptes, mais je ne pouvais pas dépenser autant en une seule fois, donc je m'en bat les c.... Edit pour l'instant les moteurs aussi sont d'origine.

Oui c'est juste mais ça occupe les retraités que nous sommes

Je retire ce que j'ai dit sur le scotch... Après essai sur une grosse impression, il colle tellement qu'il reste après la pièce !!!

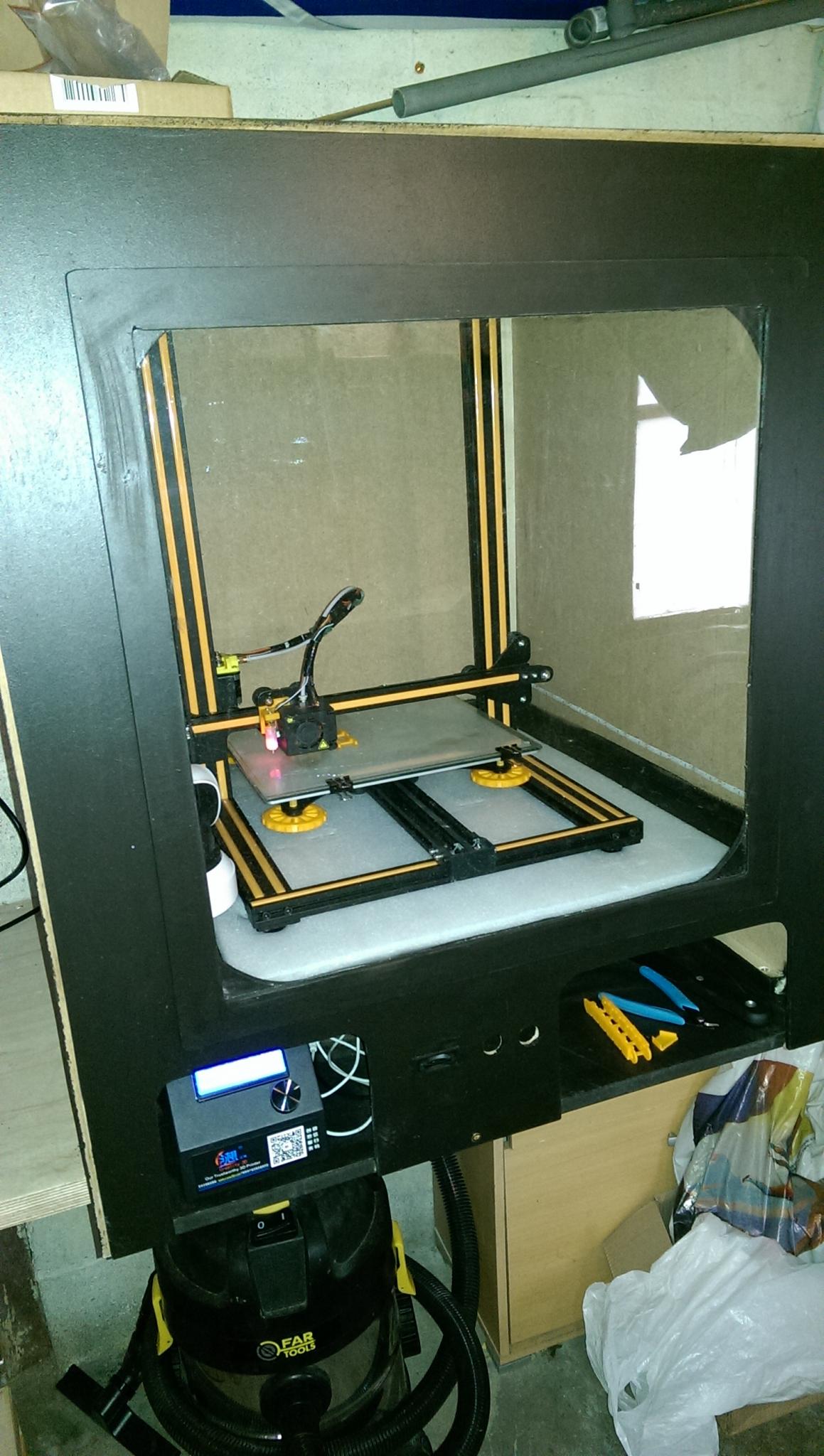

Oui effectivement je m en suis beaucoup inspiré lol J ai utilisé du médium de 6mm pour les parois et du 10mm pour mettre la cr 10 Avec un renforcement en dessous pour que la planche reste droite J ai mis des bandes de led une caméra et un rpi3 avec octoprint

Damned, je suis fait ! Merci de noter la formulation " cul entre deux chaises" !

Je traîne régulièrement sur Reddit aussi et je te conseille d'aller y jeter un œil ici : https://www.reddit.com/r/3Dprinting/ Il y a de nombreuses propositions de construction "home made" où les gens demandent l'avis sur les différentes techno à implanter etc... Cela pourrait être intéressant dans ton projet

Oui j’utilise la center Key V3 renforced... Non mon ventilo est en direct sur le 12V et je l’éteint qu’ine fois passé les 30 degrés... Toute la tete est imprimée en Polymax !

Voici une photo (regarde la vis ou il y a un écrou : https://www.dropbox.com/s/zn3e8jzxa5109mn/IMG_0079.JPG?raw=1 Oui mais malgré cela, j'avais quand meme du jeu dans la tete... avec la vis de part en part, c'est nickel !

Ou tu imprimes un autre objets de même taille en même temps... Sinon un simple cylindre "creux" de la même hauteur fait l'affaire.

" Ah meeerdeeee " a t'il du dire .....

@Steam le conduit de ventilation en résine a été conçu avant la version 3 de la clef de centrage (center_key_v3.stl). Il permet en effet de rigidifier et de recentrer la tête de vis du bloc de chauffe: la tête devient alors plus rigide. La version 3 de la clef de centrage permet de mieux maintenir et totalement bloquer le haut de la tête. En clair et pour répondre aussi à @iCedric vous avez deux solutions alternatives et complémentaires (la "ceinture" et les "bretelles") pour rigidifier l'ensemble de la tête E3D. @Steam si tu souhaites faire le conduit de ventilo en résine, tu n'as besoin d'acheter une autre imprimante, le moyen le plus simple étant la sous-traitance : les pistes sont mentionnées sur le Thingiverse du conduit de ventilation en résine... tu n'as probablement pas encore lu ce passage après le paragraphe "print setting"? Image de la version 3 de la clef de centrage: Image du conduit en résine, avec une coupe centrée sur la tête de vis du bloc de chauffe:

Salut je viens de finir le mien il fait 70*70*80 de haut

Pour régler mon problème de jeu dans le maintien de la V6, j’ai remplacé les deux vis de support du ventilateur arrière par une seule qui traverse de part en part la tête, j’ai serré au max avec un écrou. Ca bouge plus...

OUAIIIIIIIIIIIIIIIIIIIIIIIIIII CA MAAAAAAAAAAAARCHEEEEEEEE !!! Bon et bien si vous avez ce symptôme : le tête qui monte au lieu de descendre et le capteur qui reste pas en bas, ceci correspond au fait que la câble blanc du BL-Touch n'est pas relié ! Je savais que j'étais mauvais en soudure mais à ce point là... Heureusement que j'ai un contrôleur universel j'en croyais pas mes yeux Philippe

Malheureusement tant qu'il n'y aura pas de post épinglé avec une faq dédiée à chaque modèle anet, ça continuera et on ne peut rien y faire. Par contre rien ne nous empêche de créer cette faq et de demander à un admin de nous l'épingler.

C’est tout à fait vrai, il y a l’emplacement pour, mais je n’ai pas le contact car il faut sur la lamelle une protubérance que n’a pas ceux d’origine de Dagoma. pour la soufflerie c’est la version en résine. https://www.thingiverse.com/thing:2537244

Bonjour Je partage ma réalisation de boite UV. Je suis parti de ça : https://fr.aliexpress.com/item/DC12V-5M-Roll-Non-Waterproof-300LEDs-3528SMD-60led-m-Flexible-LED-Ultraviolet-Purple-UV-Strip-Light/2037517485.html?spm=a2g0s.9042311.0.0.zOpEa2 Une boite de m&m's plus tard

Oui effectivement c’est celui ci qui prend en charge un mk8 https://www.thingiverse.com/thing:2714949 et qui se règle avec l’excellent tuto de Sanladerer entre autres:

Impressionnant! Autant de paquet de monster munch non mangé... Quel est ton extrudeur? il ne ressemble pas a celui d'origine sur la Dagoma (Si tu peint/as peint la pièce, tu nous poster une photo du résultat?)

La réalisation à commencé !

Testé cet aprèm. Je confirme, ça s'imprime quasi parfaitement sans support . Ici un test avec Cura by Dagoma , en rapide , sans support :

Ça c'est une impression qui en jette !

Je viens de regarder un peu plus en détails ce fichier pdf, ce n'est pas possible qu'il soit pour la 1.1.8 vu qu'il a été rédigé le 18/06/17 or la 1.1.8 est sortie le 25/12/17. Je pense que tu as confondu RC8 et 1.1.8

Chauvin spotted !
