  1. Voici la procédure d'installation d'un écran type RepRap Discount Full Graphic LCD sur la discovery200. L'écran est fonctionnel à 100% (écran, carte SD, beeper, encodeur et bouton reset) Quelques remarques avant de commencer: - Cette installation fonctionne sur ma disco achetée fin décembre 2015 sans lit chauffant et un palpeur blanc (ces options sont désactivées dans le marlin). si vous êtes dans la même configuration il y a donc de grandes chances que cela fonctionne aussi pour vous. DANS TOUS LES CAS, FAITES TRES ATTENTION LORS DU PREMIER DEMARRAGE ET SOYEZ PRET A COUPER RAPIDEMENT L'IMPRIMANTE EN CAS DE PROBLEME - L'écran occupera l'ensemble des connecteurs de la carte Melzi (il devrait juste vous rester la masse du connecteur ISP) - Le marlin ne laisse que 9ko de disponible donc à priori pas assez pour activer le lit chauffant sans une forte optimisation (suppression du bed leveling?)... mais je peux me tromper - il faut un fichier auto0.g pour que l'impression se lance automatiquement à l'allumage. ce n'est pas forcément important car on a maintenant accès aux différents fichiers stockés sur la SD via les menus et on peut les lancer quelque soit leur nom. Je suis parti du marlin celui qui a été proposé par @Dumnac que je souhaite remercier pour tout le travail qu'il a effectué. Grâce à lui, tout ce qu'il me restait c’était d'activer la bonne option et modifier deux/trois petites choses 1) Installation de l'IDE Arduino - Il faut les étapes indiqués par Dagoma pour la mise à jour du firmware jusqu'à l'étape 4: http://www.dagoma.fr/tutoriels/mise-a-jour-de-la-carte-electronique/ - Télécharger ensuite la dernière version de l'IDE Arduino (1.6.7 dans mon cas) en version ZIP - Dans le ZIP, aller dans le répertoire hardware/tool et copier le dossier AVR dans le dossier hardware/tool de votre votre répertoire d'installation Arduino 1.0.6 - Télécharger la dernière version de U8Glib sur https://code.google.com/archive/p/u8glib/downloads et copier la dans le répertoire Library de votre répertoire d'installation arduino 1.0.6 2) Flashage de la carte melzi - Reprenez les étapes de la procédure de Dagoma (on en était à l'étape 5) mais utiliser mon marlin au lieu de celui de Dagoma. 3) Câblage de l'écran - l'agencement Les connecteurs de l'écran ne sont pas compatible avec les pins de la Melzi - Si vous avez de quoi faire graver des PCB il y a les plans de carte adaptatrice ici (je ne l'ai pas testé mais ça a l'air bon): https://www.thingiverse.com/thing:488884/#files - Si vous n'avez pas de quoi graver il vous reste la solution des fils jumper femelle/femelle de ce type: http://www.taydaelectronics.com/premium-jumper-wires-female-female-300mm-pack-of-40.html (il y a différentes longueurs et différents fournisseurs aussi) Voici le schéma de câblage des connecteurs vue lorsqu'on regarde l'arrière de la carte du LCD et le nom des pins à connecter sur la melzi:
  2. Murdock

    I3 MEGA + MKS TFT

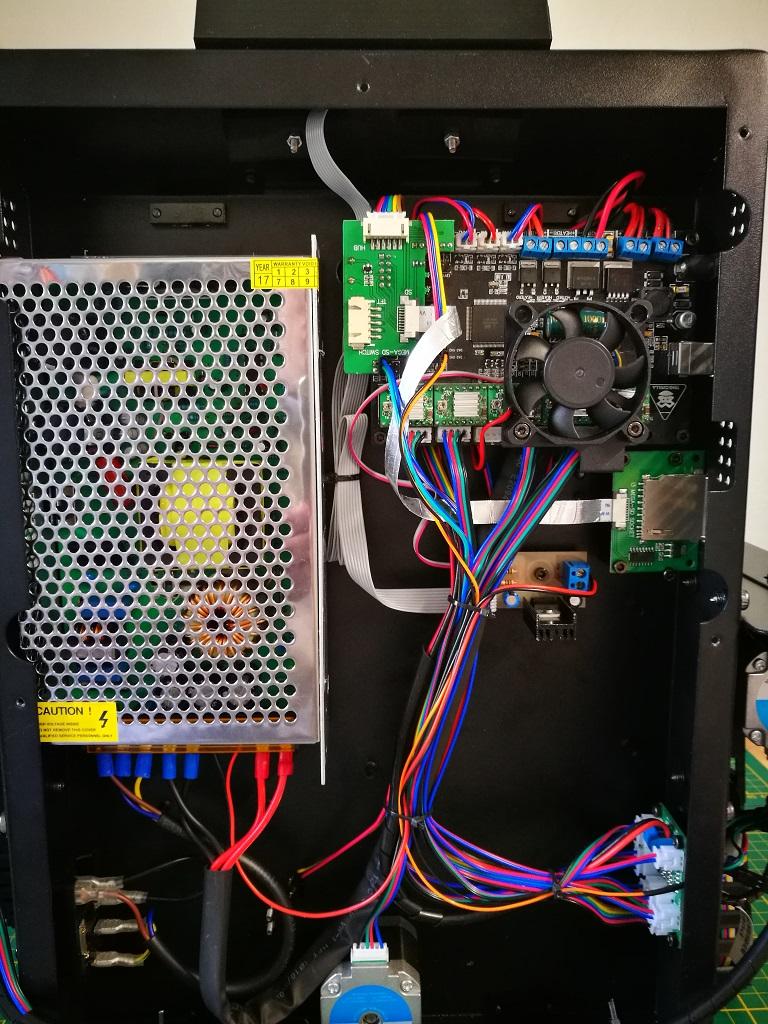

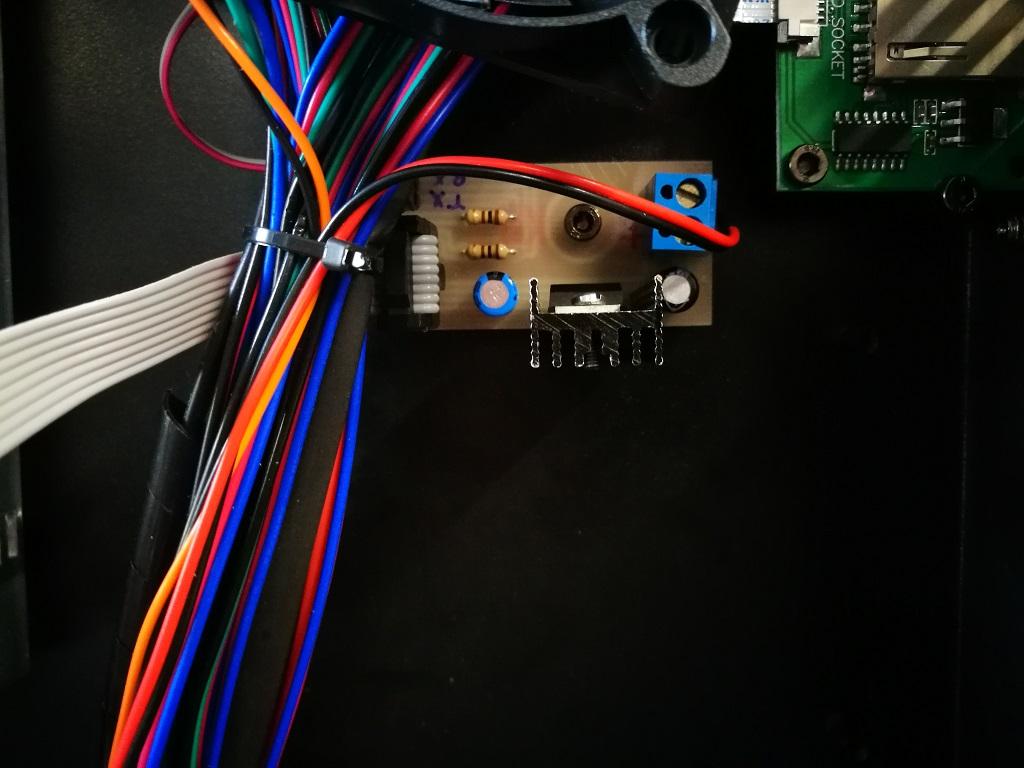

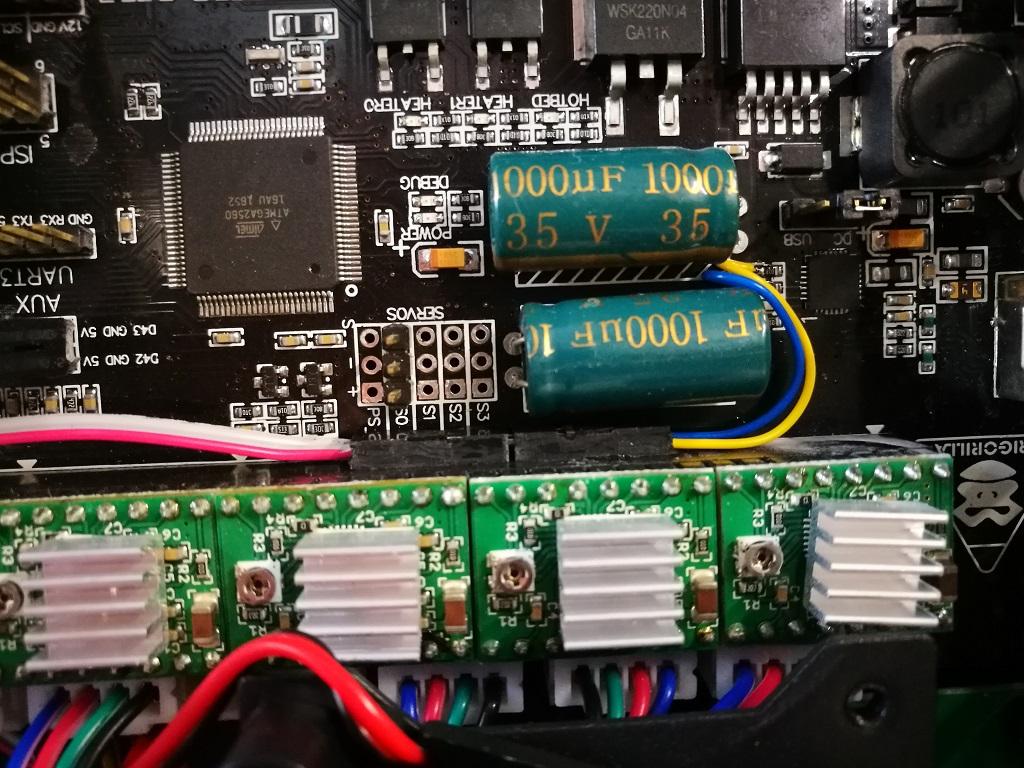

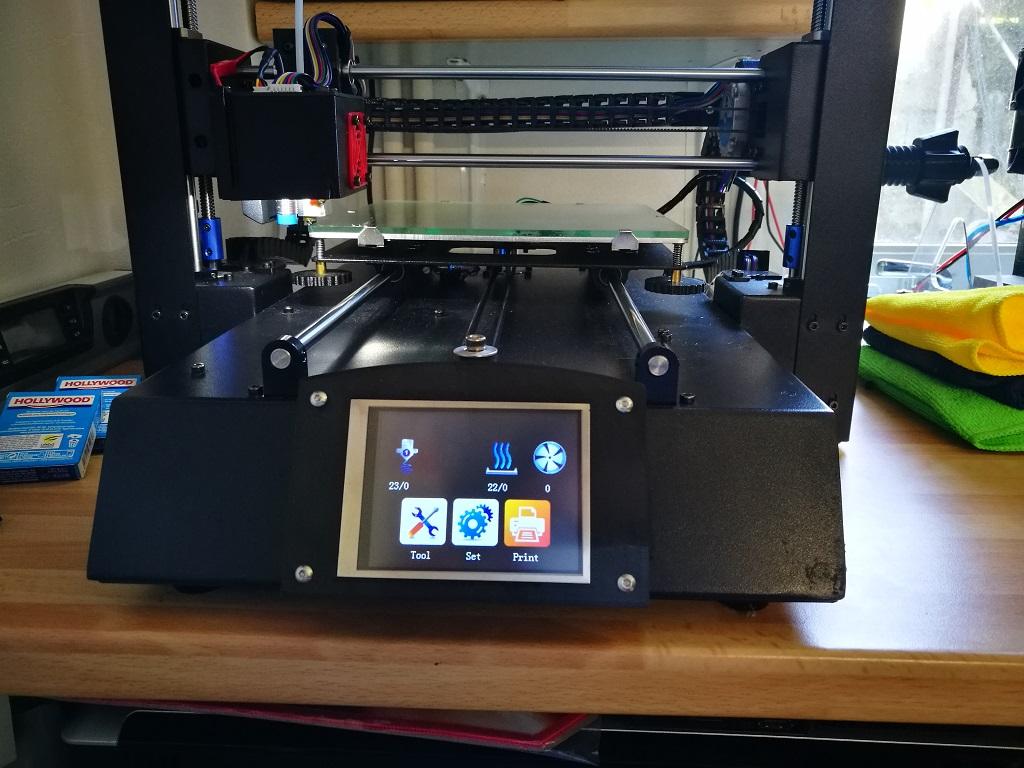

    Bonjour à tous ! On y est ! Encore quelques fioritures esthétiques et quelques optimisations logiciel mais cela fonctionne. Voici le proto de la I3 MEGA avec écran MKS totalement fonctionnel : Plus d'informations et une vidéo vont suivrent ...
  3. Bonjour, mon écran LCD vient de se mettre a écrire n'importe quoi en plein milieu d'une impression, qui, quant à elle, continue comme si de rien n'était. Question : est-ce l'écran LCD lui-même qui vient de lâcher, est-ce la carte mère de mon Anet qui a un problème, et comment le savoir AVANT d'acheter un écran ou une carte mère de remplacement ? (ou même, on ne sait jamais, quoi faire pour essayer de réparer ça ?) Philippe
  4. Murdock

    I3 MEGA DUAL DISPLAY

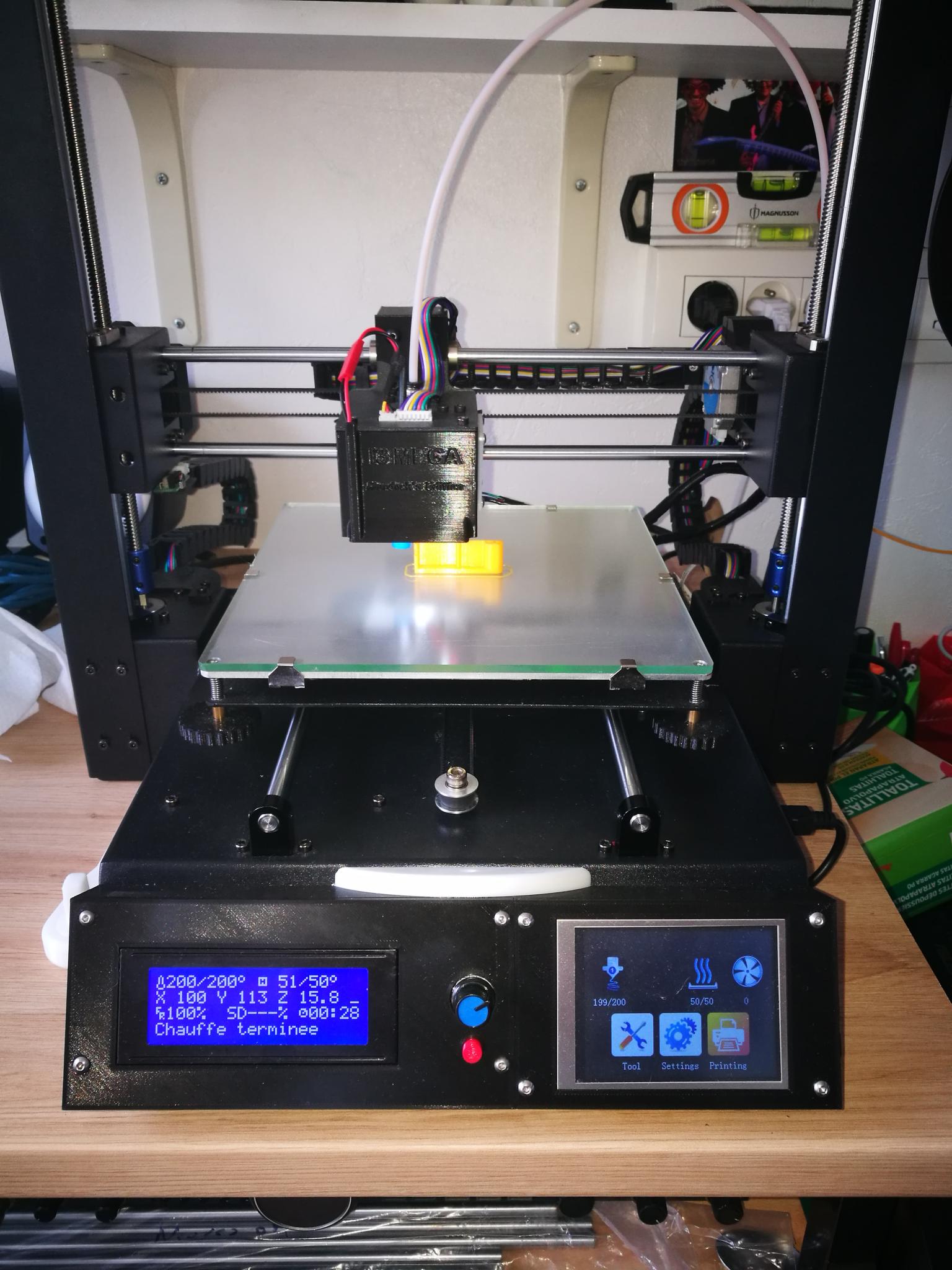

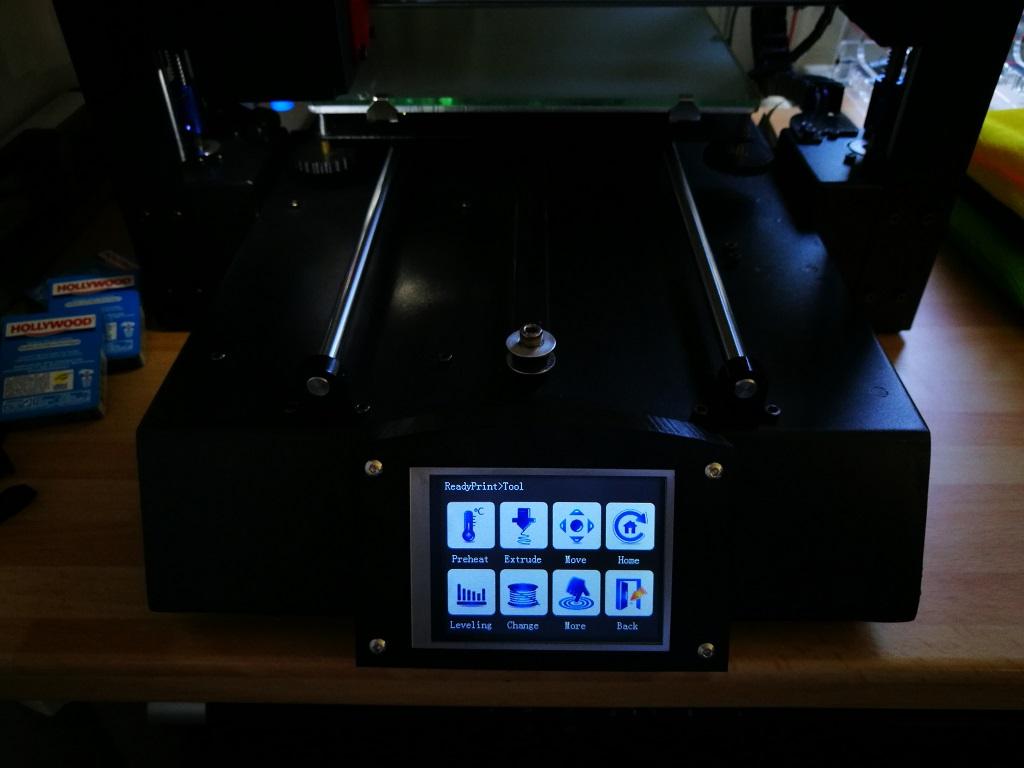

    Bonjour à tous, Cela fait longtemps que je n'ai pas posté quelque chose Voici une petite photo de ma MEGA en mode DUAL DISPLAY, qui permet de tester par exemple la fonction M600 ... Bons prints à tous !
  5. imprimante 3D tevo banggood
  6. Bonjour, je viens de finir le montage de mon imprimante (Geeetech Acrylic Reprap Prusa I3 Pro B) et je voulais faire bouger les moteurs via le pannel lcd pour pouvoir vérifier que tout était bien câblé. Est-ce qu'on est censé avoir un bouton pour "cliquer", j'ai bien un bouton reset, quand je bouge le potar j'ai bien aussi des trucs qui bougent sur l'écran mais je ne sais pas comment entrer dans le menu... Je me sens bien noob, c'est surement parce que c'est le cas ! Merci à vous pour votre aide !
  7. Bonjour, Sous Marlin 1.1.8, j'essaie de remplacer l'encodeur incrémental qui sert à contrôler les afficheur LCD par 2 boutons haut et bas. J'ai déjà ajouté un écran oled 128x64 en I2C. Je sais qu'un encodeur ne coûte pas grand chose mais je préfère essayer d'ajouter les boutons, pour améliorer mes connaissances en C++ et sur Marlin. J'utilise une carte Arduino Mega pour simuler la carte MKS Base 1.0 de ma Discoeasy200. Je me suis inspiré des contrôleurs "TinyBoy2 128x64 OLED / Encoder Panel" et "RIGIDBOT_PANEL" pour commencer. Voila ce que j'ai fais : Création d'un fichier pins_3_buttons_controller.h: Ce fichier est inspiré du fichier pin_RIGIDBOARD.h qui utilise des touches directionnelles. Il contiens les lignes de code ci-dessous, servant à définir les boutons UP, DWN et EN_C, et pour supprimer les entrées EN1 et EN2 de l'encodeur: #if ENABLED(OLED_PANEL_3_BUTTONS) // Direction buttons #define BTN_UP 37 #define BTN_DWN 35 // 'R' button #undef BTN_ENC #define BTN_ENC 31 // Disable encoder #undef BTN_EN1 #define BTN_EN1 -1 #undef BTN_EN2 #define BTN_EN2 -1 #endif Ajout des lignes suivantes au fichier Configuration.h, vers la ligne 1607, pour activer le contrôleur créé : // // I2C 128x64 OLED / 3 Buttons Panel // #define OLED_PANEL_3_BUTTONS Ajout des lignes suivantes dans le fichier Conditionals_LCD.h, proche de la ligne 97, pour activer U8GLIB_SSD1306 et l'ULTIPANEL, comme c'est le cas pour le "TinyBoy2 128x64 OLED / Encoder Panel": #elif ENABLED(OLED_PANEL_3_BUTTONS) #define U8GLIB_SSD1306 #define ULTIPANEL Ajout des lignes suivantes dans le fichier pin.h, proche de la ligne 255, pour inclure mon fichier pins_3_buttons_controller.h: #if ENABLED(OLED_PANEL_3_BUTTONS) #include "pins_3_buttons_controller.h" // Panel 3 buttons Côté hardware, l'entrée des 3 boutons est flottante, et reliée à la masse lors de l'appui sur le bouton. Comme pour l'utilisation du clic encodeur EN_C déjà existant. Le bouton EN_C fonctionne, mais pas les boutons UP et DWN. J'ai essayé de changer le type d'entrée des boutons de "SET_INPUT" à "SET_INPUT_PULLUP" pour UP et DWN dans le fichier ultradlcd.cpp, aux lignes 4497 et 4500, mais ça ne fonctionne pas non plus. Est-ce que vous pourriez m'indiquer à quel niveau je fais erreur et m'expliquer pourquoi ? C'est la même implémentation que pour les touches directionnelles du RIGIDBOT_PANEL dans le fichier pin_RIGIDBOARD.h, mais ça ne marche pas. Pourtant ce panel n'a pas d'encodeur. Et comme question plus générale, j'aimerai savoir pourquoi la quasi-totalité des contrôleurs LCD utilisent un encodeur incrémental au lieu de boutons ? Quel est l'avantage d'utiliser ce codeur ? Merci à vous et bonne journée.
  8. Bonjour à tous, Ça y est, je commence les hostilités ! Comme j'ai déjà pu le dire ailleurs, je me suis mis dans la tête de fabriquer une imprimante SLA. Je me suis rendu compte récemment en creusant un petit peu que j'avais déjà tout le matériel à la maison pour en fabriquer une moi même (et oui, sinon c'est moins drôle !). Il y a quelques années, je m'étais fabriqué un vidéo projecteur à partir d'une dalle LCD à laquelle j'ai substitué le module backlight, de deux lentilles de Fresnel, une focale et une jolie led 100W. Quel rapport me direz vous ? Et bien en ajoutant quelques moteurs, tiges filetées, et autres bricoles que tout le monde a chez soi bien sur, on peut faire une imprimante résine. Voici le matériel dont je dispose : - Une dalle LCD 7" avec sa carte conrôleur (HDMI - VGA) dans ce genre là trouvable pour une cinquantaine d'euros et moins sur les sites de nos copains chinois. - Une led 100W type SMD avec une matrice de 10*10 Leds de 1W en 35V 3A + un reflecteur et sa lentille + ventirad de pc pour évacuer les calories de la LED. - Un Raspberry Pi modèle B + SD 8Go - Un moteur NEMA 17 (de ma D200 en miettes) - Un driver DRV8825 - Une vis TRAP Ø8mm + l'écrou qui va avec - Tiges lisses Ø8 + roulements bille / Igus plastique - Un coupleur élastique - De la quincaille diverse et variés - Mon cerveau, qui fonctionne plus ou moins bien en fonction de la chaleur ou de l'humeur de ma fille qui a bientôt 3 mois ! Voici le matériel dont je ne dispose pas : - L'armature : qui est à définir - Du temps (il me faudrait 72H en plus tout les jours pour tout faire) - De l'argent - Un JET privé - Une villa à Bollywood. Ou j'en suis : - J'ai tout rassemblé dans un carton (LOL) - J'ai installé le logiciel de gestion NanoDLP sur mon raspberry pi NANODLP - J'ai fait le câblage électronique sur une breadboard avec des composants de récup suivant les schémas présents LA et sur le forum (J'ai fait le choix de faire tourner en Direct Control, mais je me rabattrai sur une MKS BASE 1.4 si besoin). A venir : - Quelques photos - Faire des essais à blanc entre le logiciel NanoDLP et mon montage sur breadboard ... - Attaquer la CAO et la structure ! Stay Tuned !
  9. Bonsoir. Parmi les choses que j'ai modifié sur ma Pro C, il y a la langue d'affichage de l'écran LCD. Je trouvais sympa de pouvoir franciser tout ça, même si les traductions, de façon générale, manquent un peu de qualité. La modification a lieu au niveau du firmware, via le fichier language.h. Ouvrez ce dernier à l'aide d'Arduino et recherchez-y la ligne suivante : // pick your language from the list above #define LANGUAGE_INCLUDE GENERATE_LANGUAGE_INCLUDE(en) Et remplacez-la par celle-ci : #define LANGUAGE_INCLUDE GENERATE_LANGUAGE_INCLUDE(fr) Compilez, téléversez, profitez. N'est-ce pas merveilleux ?
  10. Bonjour à tous ! J'ai reçu ma discoeasy en kit avant hier. Le montage s'est plutôt bien déroulé, malgré quelques petits défauts d'impression des pièces qui ne facilitent pas le montage. J'ai pris l'option écran LCD chez Dagoma. L'imprimante démarre bien (ouf !), et elle est bien reconnue par dagom'App. J'ai flashé le firmaware adapté à une discoeasy avec écran lcd. Je lance la première configuration, et les ennuis commencent... (durée 3min... j'y ai passé une heure sans succès -_-). La tête d'impression est arrivée pré-montée. Premier point qui me semble bloquant : Est il normal que le palpeur soit plus bas d'un bon mm qui la buse ? Quand je place la cible sous la buse, le palpeur vient bloquer la fiche cartonnée, mais la buse reste bien au dessus. Résultat, quand l'imprimante tente de réaliser la première couche, le PLA reste sur la buse au lieu de se déposer sur le plateau. Je pensais démonter la tête d'impression pour remonter le palpeur capacitif un demi mm au dessus de la buse. J'ai bon ? l'écran LCD : L'affichage est bon. le clic sur le bouton rotatif fonctionne, mais une fois dans le menu, le tourner ne produit rien. Si je le repousse, je revient bien à l'écran principal. Il arrive assez vite que l'écran affiche MORT et là, plus rien ne répond. J'ai vu sur un autre sujet que le bouton d'arrêt d'urgence pouvait être en précontrainte et poser souci, mais même hors de sa coque, l'écran à le même comportement. Aussi, il ne détecte pas la carte SD quand elle est insérée. Là, je sèche... Merci pour vos idées !
  11. bonjour, je n'ai rien trouvé de ce qui est indiqué dans ce tutoriel .... de plus avrdude.exe renvoi un message d'erreur et je ne peux pas sauvegarder l'original...
  12. bonjour Suite à l'application de ce tutoriel, je rencontre des soucis. j'utilise arduino-1.0.1 mais quand j'ouvre langage.h il me charge tout le marlin sauf langage, une idée ? merci
  13. Bonjour à tous! J'ai reçu mon écran LCD pour ma DiscoEasy200 Outre les quelques "erreur du débutant" à force de jouer dans la section "Controller" de l'interface de l'écran LCD, j'ai réussi à re-calibrer mon axe Z (YAY!) Mais lorsque j'imprime, le LCD indique une température de 215°C, quelle que soit la température définie dans CBD... D'après ce que j'ai vu dans "Controller > Temperature", la temperature minimum est de 215°C (j'en déduis que c'est pour cela qu'il reste à 215°C et qu'il ignore les 210°C définis par CBD) Sauf que si je change la température minimum à mettons 200°C, et que je sauvegarde, et que je lance une imprression ... Le setting repasse sur 215°C, et l'imprimante imprime à 215°C Pourquoi suis-je bloqué à 215°C ?!! Merci
  14. Hello tous, est ce que vous auriez une idée du meilleur firmware pour une imprimante 3D LCD à résine qui pourrait être installé sur une Mega 2560 avec une RAMPS 1.4 ? J'ai testé avec Marlin mais c'est vraiment orienté pour de l'extrusion. J'ai trouvé cette liste des firmwares RepRap mais rien n'allait d'être fait pour du LCD ou du SLA http://www.reprap.org/wiki/List_of_Firmware#Further_reading J'ai juste un moteur à contrôler donc rien de bien sophistiqué... J'ai un petit écran en plus, qui utilise donc la librairie u8glib et je voudrais juste afficher dessus l'avancé du print, mais ça c'est une autre histoire si quelqu'un a une piste à me donner çå serait vraiment super, je regarde un peu partout mais je trouve rien Merci d'avance
  15. krout

    [Help] LCD

    Bonsoir à tous, J'ai commandé la box par Dunmac avec le kit écran, monté sans encombre, depuis l’imprimante fonctionne presque bien, après la maj de la melzi l'imprimante marque des pauses sur l'impression des contours, le résultat est assez laid, ça forme des bourrelets sur les pièces, chose que je n'ai jamais constaté avant la modif. J'hésite à revenir en arrière concernant le firmware de la carte, je voulais avoir vos avis avant. Paix et guérison sur vos peuples
×
×
